ISO 8146 วัสดุตีขึ้นรูปวงรี Eyeplate Lifting Eye Plate อุปกรณ์จอดเรือ

ผ้าปิดตาทรงโอวาล สําหรับการติดตั้งคานเรือ

ภาพรวมสินค้า

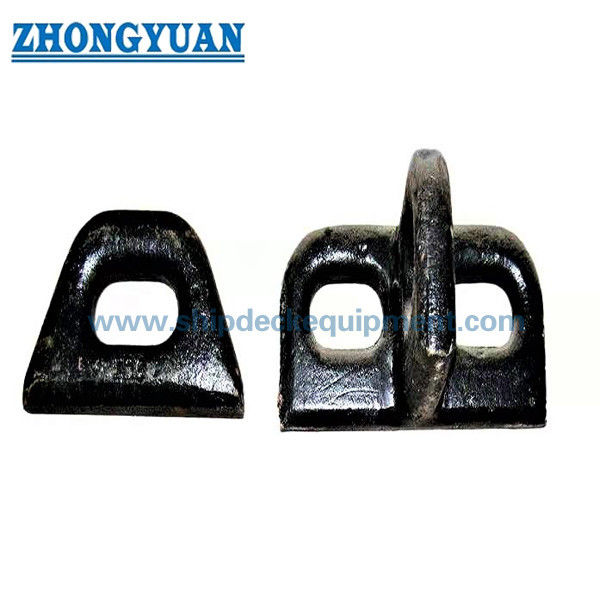

ป้ายตาแบบโอวาลตามมาตรฐาน ISO 8146 เป็นป้ายตาที่เชื่อมอยู่บนเรือที่ใช้สําหรับการติดตั้งปลายเชือก, สายคอ, บล็อคพูลี่, การจัดตั้งการจับและการเชื่อมต่อโครงสร้างเรือที่ได้รับการอนุมัติอื่น ๆปกติจะติดตั้งบนเพดานเรือหรือพื้นฐานโครงสร้างที่ทิศทางของภาระ, ขนาดของผสมผสาน, การเสริมฐาน, และวงกว้างของการตรวจสอบจําเป็นต้องตรวจสอบพร้อมกับการวาดภาชนะ

หน้านี้ถูกเตรียมไว้สําหรับสายตาแบบโอวาลแบบสแตนเลส/สแตนเลสที่ถูกจัดส่งตามข้อมูล ISO 8146 ที่ลูกค้าให้บริการ ข้อมูลที่จัดส่งมีรายการประเภท A และประเภท B ด้วยขนาดชื่อตั้งแต่ 04 ถึง 50 และภาระที่อนุญาตจาก 4 kN ถึง 500 kN. Online ISO reference information indicates that ISO 8146 lays down dimensions and materials for oval eyeplates primarily intended for ship deck mounting and as guy eyeplates on shipboard cargo-handling booms for cargo handling purposes; ปีฉบับ ISO ที่แม่นยําควรได้รับการยืนยัน ก่อนการปล่อยครั้งสุดท้าย

รายละเอียดเร็ว

• ประเภทสินค้า: ใบตาทรงโอวาล / ใบตาชั้นบนเรือ → ใช้สําหรับจุดติดตั้งโครงสร้างเรือที่ได้รับการอนุมัติ เช่น ปลายเชือก, สายคอ, และบล็อกพูลย์
• สัญญาณมาตรฐาน: ISO 8146 → ข้อมูลที่นํามาแสดง ISO 8146-1990; ข้อมูลออนไลน์ ISO แสดง ISO 8146:1985, ดังนั้นการออกแบบแบบฐานของโครงการควรได้รับการยืนยัน
• ระยะประเภท: ประเภท A และประเภท B → การเลือกประเภทควรปฏิบัติตามการวาดภาพของภาชนะ รูปแบบการติดตั้ง และทิศทางของภาระ
• ระยะขนาดชื่อ: 0.4 ถึง 50 → ระยะการกําหนดที่ตรงกับประเภทภาระที่อนุญาตจาก 4 kN ถึง 500 kN
• ความจุที่อนุญาต: 4 ถึง 500 kN → ใช้คํานี้อย่างระมัดระวัง และอย่าเขียนมันใหม่ว่า SWL, MBL, ความจุที่แตกหรือความจุในการทดสอบ โดยไม่มีการอนุมัติโครงการ
• ข้อมูลการติดตั้งที่นํามา: ค่าขั้นต่ําการปั่นแบบ A s / g → รายละเอียดการปั่นและการเสริมท่อรอบคานต้องได้รับการยืนยันจากโรงเรือหรือสํานักงานออกแบบ
• ตัวเลือกของวัสดุ: เหล็กอ่อน, เหล็ก C-Mn การสลัก, เหล็กไร้oxide, หรือวัสดุที่กําหนดในโครงการ → เกรดสุดท้ายและขอบเขตการรับรองควรได้รับการยืนยันก่อนการนําเสนอ.
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + 1 ชั้น epoxy shop primer เป็นส่วนอ้างอิง → การเคลือบปลาย, การกระปุกกระปุก, หรือการทําปลายเหล็กไร้ขัดตามความต้องการของโครงการ

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยันประเภทของฝ้าตาแบบโอวาลตามมาตรฐาน ISO 8146: ประเภท A หรือประเภท B ตามการออกแบบและการวางเครื่อง

ขั้นตอนที่ 2: ยืนยันขนาดนามinali และประเภทภาระที่อนุญาตจาก 0.4 / 0.6 / 1 / 1.6 / 2 / 2.5 / 3 / 4 / 5 / 6 / 8 / 10 / 12 / 16 / 20 / 25 / 32 / 40 / 50

ขั้นตอนที่ 3: ยืนยันทิศทางของภาระ, ส่วนเชื่อมต่อ, และการใช้งาน: ปลายเชือก, สายคล้อง, บล็อก pulley, จุดจับ, จุดการติดตั้งคาน, หรือการรับรองการรับมือสินค้า / การใช้สายตาคน

ขั้นตอนที่ 4: ยืนยันพื้นฐานของชั้นหรือโครงสร้าง ความยาวของสอ, ขนาดของสอ, การเสริมท้องถิ่น, และว่าสินค้าจะใช้สําหรับการสร้างใหม่หรือเปลี่ยน

ขั้นตอนที่ 5: ยืนยันประเภทวัสดุ, ความต้องการในการปั้น, การรักษาผิว, ระบบเคลือบ, ปริมาณ, ขอบเขตการรับรอง, และความต้องการการตรวจสอบพยานชั้น

ขั้นตอนที่ 6: เสนอภาพวาดการติดตั้ง, การคํานวณภาระหรือหมายเหตุการอนุมัติ หากมี, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, และรูปภาพอ้างอิง

โครงสร้าง

Forged / steel oval eyeplate body | Oval eye opening | Welded mounting base | Smooth shackle-contact radius | Load direction reference area | Type A / Type B mounting configuration | Shop primer or specified surface treatment

ข้อดีของงานเหมืองเหมืองเหมืองเหล็ก

• รูปทรงตาแบบโอวาลให้จุดเชื่อมที่กําหนดไว้สําหรับเชือก, ปลายเชือก, และบล็อกพูลี่ (pulley block) ในกรณีที่ภาพวาดของภาชนะกําหนดมาตรฐาน ISO 8146
• ตัวเลือกของวัสดุสลักหรือเหล็กควรถูกเลือกตามภาระที่อนุญาต, ความต้องการของใบรับรองวัสดุ, สภาพแวดล้อมการเกร่และขอบเขตการตรวจประเภท.
• ช่องเปิดตาและรัศมีการสัมผัสควรถูกผูกและตรวจสอบเพื่อลดการสัมผัสในพื้นที่ที่คมที่อาจทําลายเชือก, จักร, ปลายเชือก, หรืออุปกรณ์ติดต่อ
• มิติการปั่นแบบ A s และ g ได้ถูกระบุในตารางที่นํามา แต่รายละเอียดการปั่นที่แท้จริงและการเสริมทับพื้นที่ควรได้รับการยืนยันจากโรงเรือหรือสํานักงานออกแบบ
• ทิศทางของภาระมีความสําคัญสําหรับการใช้สายตา. ผลิตภัณฑ์ไม่ควรใช้นอกทิศทางการดึงที่ได้รับการอนุมัติ, ระยะมุม, การสนับสนุนคาน, หรือวงกว้างของการตรวจสอบ.
• ด้านผิวเสร็จ ควรตรวจสอบความแตกที่เห็นได้ชัดและการเปลือกหลังการโกหก, การแปรรูป, การบดและการเตรียมผิว
• ภาระที่อนุญาตถูกเก็บแยกจาก SWL, MBL, ภาระการทําลาย, ภาระการทดสอบ, และภาระการทดสอบเพื่อหลีกเลี่ยงการตีความทางวิศวกรรมที่ไม่ถูกต้อง

คุณสมบัติตามสั่ง

• มาตรฐาน: ISO 8146 → ใช้เมื่อโรงเรือ เจ้าของเรือ หรือภาพวาดกําหนดมาตรฐาน ISO ขนาดตาแบบโอวาล
• ประเภท: ประเภท A / ประเภท B → เลือกตามรูปแบบการติดตั้งและการออกแบบของภาชนะ; ค่าการปั่นประเภท A ถูกให้ในตารางปัจจุบัน
• ขนาดนาม: 0.4 ถึง 50 → เลือกตามประเภทภาระที่อนุญาตและพื้นที่ติดตั้ง
• ความจุที่อนุญาต: 4 ถึง 500 kN → ประเภทความจุจากข้อมูลที่นํามาให้; ไม่เป็น SWL, MBL, ความจุที่รองรับ, หรือความจุที่แยก
• วัสดุ: สแตนเลสอ่อน / สแตนเลส C-Mn การสลัก / สแตนเลสไร้ขัด → คุณภาพวัสดุสุดท้ายและความต้องการใบรับรองควรได้รับการยืนยันก่อนการนําเสนอราคา
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer → การเคลือบสุดท้ายตามรายละเอียดการทาสีของภาชนะหรือความต้องการของลูกค้า
• ศูนย์กลางการตรวจสอบ: การเปิดตา, ร่างปลอม, การเตรียมผสม, ความแตก / การผสมผสานที่เห็นได้ชัด, และการควบคุมมิติ → สําคัญสําหรับการยอมรับโรงเรือนเรือ
• ความต้องการใบรับรอง: มีให้ตามขอบเขตการสั่งซื้อ → การตรวจสอบประเภทและระดับใบรับรองควรได้รับการยืนยันก่อนการนําเสนอราคา

วิธี การ

Ship structure or deck foundation is prepared → Oval eyeplate is welded according to approved drawing → Shackle / rope terminal / pulley block is connected through the eye opening → Permissible load is applied in the approved direction → Welds, การตรวจสอบความติดตามของวัสดุ, การเคลือบ และการตรวจสอบตามความต้องการของโครงการ

การใช้งาน

Ship deck fixing points | Rope terminal connections | Shackle connection points | Pulley block fixing | Lashing arrangements | Guy eyeplates on shipboard cargo-handling booms when approved | Newbuilding and replacement projects | Shipyard repair and retrofit

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: ป้ายตาแบบโอวาล ISO 8146 นี้สามารถใช้เป็นป้ายตายกได้หรือไม่?

A1: ไม่ควรพิจารณาเป็นแผ่นตายกทั่วไป โดยไม่มีการอนุมัติข้อมูลออนไลน์ของ ISO ระบุว่าแผ่นตาแบบโอวาลมีเป้าหมายสําหรับการติดตั้งบนชั้นเรือและเป็นแผ่นตาคนบนกระดานการจัดการภัณฑ์บนเรือเพื่อการจัดการภัณฑ์การยกหรือการใช้ของจริงในการรับมือภัณฑ์ต้องปฏิบัติตามการออกแบบของเรือ ทิศทางของภัณฑ์ รายละเอียดของสวม แข็งแกร่งคาน และความต้องการการอนุมัติชั้น

Q2: ความจุที่อนุญาตเท่ากันกับ SWL, MBL, ความจุในการทําลายหรือความจุในการทดสอบหรือไม่?

A2: ไม่ ตารางที่นํามาใช้ภาระที่อนุญาต ไม่ควรเขียนใหม่เป็น SWL, MBL, การทําลายภาระ, การพิสูจน์ภาระหรือภาระการทดสอบ เว้นแต่ภาพวาดโครงการหรือเอกสารอนุญาตกําหนดความสัมพันธ์ภาระอย่างชัดเจน.

Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?

A3: ยืนยันการออกแบบ ISO ประเภท A หรือประเภท B ขนาดนามิตรภาระภาระที่อนุญาต คุณภาพวัสดุ การรักษาพื้นผิว ปริมาณ ต้องการใบรับรอง ภาพวาดการติดตั้ง ทิศทางภาระภาระสถานที่จัดส่งและเวลาในการจัดส่งที่จําเป็น
