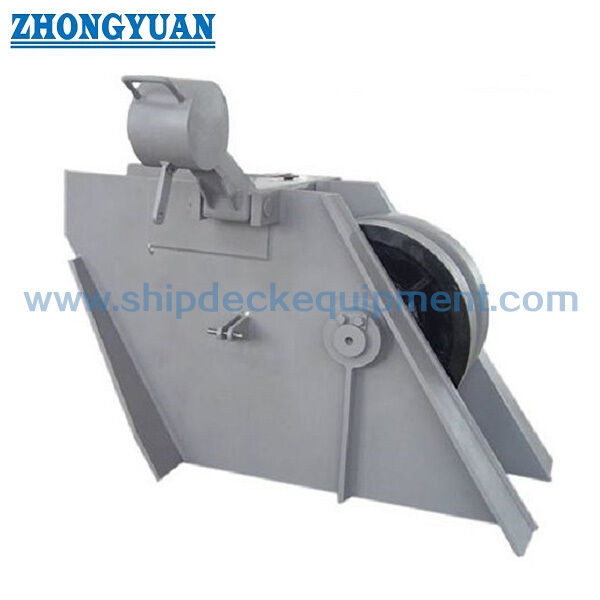

รอลเลอร์บาร์ประเภท Anchor Chain Stopper GB/T 3844 สําหรับ 42 หมื่น 132 มม Anchor Chain

รอลเลอร์บาร์ประเภท Anchor Chain Stopper GB/T 3844 สําหรับ 42 หมื่น 132 มม Anchor Chain

ภาพรวมสินค้า

ปิดโซ่แอนเกอร์ประเภทบาร์โรเลอร์ GB/T 3844 เป็นอุปกรณ์ที่ติดตั้งโซ่ที่ติดตั้งบนคานที่ใช้ในการจัดวางโซ่แอนเกอร์ของเรือเพื่อรักษาโซ่แอนเกอร์และแอนเกอร์หลังจากที่แอนเกอร์ถูกวางไว้ปกติจะจัดวางในสายโซ่แอนเกอร์เพื่อลดภาระการถือที่นําโดย windlass และรักษาโซ่ควบคุมในสภาพทะเลหนัก.

หน้านี้เน้นการ GB/T 3844-2000 แบบเลเวอร์ม้วน / รางม้วนสําหรับวงกลมนาม 44 ถึง 132 ซึ่งครอบคลุมวงกลมโซ่ 42 ถึง 132 มม ตามตารางพารามิเตอร์ที่นํามาสําหรับการคัดเลือกด้านวิศวกรรมรางปิด / รางประตูถูกระบุว่าเป็นเหล็กสแตนเลสโกหก, แผ่นผนังด้านข้างรอบพื้นที่ปิดถูกเสริมเสริมพิเศษ,และการออกแบบการหล่อลื่นสนับสนุนการหมุนยืดหยุ่นของวงล้อโซ่ / รอลเลอร์สถานที่ติดตั้งภาชนะและมุมเข้า / ออกของโซ่ควรได้รับการให้บริการ เนื่องจากมันมีผลตรงต่อความสูงของปุ่มโซ่และการสอดคล้องของสายโซ่

รายละเอียดเร็ว

• ประเภทสินค้า: ปิดโซ่แอนเกอร์ชนิดสตาร์ → ปิดโซ่แอนเกอร์และตําแหน่งแอนเกอร์หลังจากการดําเนินงานแอนเกอร์และลดภาระการยึดลมลวด
• มาตรฐานทางเทคนิค: GB/T 3844-2000 → อ้างอิงสําหรับประเภทมาตรฐาน, ระยะความกว้างนาม, ขนาดหลัก, และการเลือกคําอ้างอิง
• ระยะความกว้างของโซ่: 42?? 132 มิลลิเมตร ผ่านกระแสนาม 44?? 132 → เหมาะสําหรับระดับตารางมาตรฐาน; ขนาดโซ่ขนาดเล็ก ๆ ควรยืนยันแยกกัน
• ฐานความแข็งแรง: ออกแบบโดยอ้างอิงถึง 80% ของแรงบดขั้นต่ําของโซ่แอนเกอร์ตามคําอธิบายที่นํามา → นี่คือฐานการออกแบบ ไม่ใช่ประกาศ SWL หน้าเว็บไซต์
• รางปิด / รางประตู: เหล็กสแตนเลสโกหกตามคําแนะนําการผลิตที่นํามา → เลือกสําหรับจุดการจับต่อกับโซ่ที่แรงท้องถิ่นมุ่งเน้น
• แผ่นผนังข้าง: เสริมโดยเฉพาะรอบพื้นที่แสล็อป → สนับสนุนการถ่ายทอดการดึงโซ่แอนเกอร์เข้าไปในร่างของแสล็อปและพื้นฐานตึก
• การออกแบบแกนและม้วน: การจัดทําการหล่อลื่นสนับสนุนการหมุนล้อโซ่ / โรเลอร์แบบยืดหยุ่น → ช่วยให้มีการเคลื่อนไหว, การบํารุงรักษาและการสอดคล้องโซ่ระหว่างการทํางาน
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + 1 ชั้น epoxy shop primer เป็นส่วนอ้างอิง → การเสร็จปรุงกระดาษเหล็กกระจก, สวย, หรือตามความต้องการ ควรได้รับการยืนยันโดยรายละเอียดโครงการ

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยัน GB/T 3844-2000 รอลเลอร์บาร์ / รอลเลอร์เลเวอร์ประเภทและเส้นผ่าตัดนามิตร 44132 ตามเส้นผ่าตัดเชือกแอนเกอร์จริง

ขั้นตอนที่ 2: ให้ตําแหน่งการติดตั้งของภาชนะ การจัดวางท่อจากสายลมไปยังสายลม ลักษณะมุมเข้าโซ่ และมุมออกโซ่ เพื่อให้สามารถตรวจสอบความสูงของปุ่มโซ่และการจัดตั้งสายโซ่ได้

ขั้นตอนที่ 3: ยืนยันประเภทของโซ่แอนเกอร์, ความจุขัดขั้นต่ําของโซ่, และความต้องการการจัดหมวดฐานการออกแบบที่นําเสนอของแรงบดขั้นต่ํา 80% ของโซ่ควรถูกตรวจสอบเมื่อเทียบกับการออกแบบของภาชนะและวงกว้างของการอนุมัติประเภท.

ขั้นตอนที่ 4: ยืนยันความต้องการของวัสดุสําหรับสต๊อปบาร์ / สตาร์ประตูเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

ขั้นตอนที่ 5: ยืนยันการบําบัดผิว, ขอบเขตการตรวจ NDE, ความต้องการในการปรับน้ํามัน, ใบรับรองผู้ผลิตหรือความต้องการใบรับรองประเภท, ปริมาณ, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ

ขั้นตอนที่ 6: ให้การวาดภาพ GA, การวาดภาพการติดตั้ง, ภาพอ้างอิง, หรือข้อมูลตัวอย่างสํารองถ้าปุ่มโซ่สําหรับโครงการซ่อมแซมหรือปรับปรุง

โครงสร้าง

Deck-mounted chain stopper body | Roller bar / roller lever arrangement | Forged alloy steel stopper bar / gate bar | Reinforced side wall plates | Chain wheel / roller | Lubricated shaft | Chain holding interface | Mounting base | Project-specified coating

ข้อดีของ Anchor Chain Holding, การผลิตและวิศวกรรม

• สต๊อปบาร์ / สตาร์ประตูเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• แผ่นผนังข้างถูกกระชับรอบพื้นที่แท่งตัวกระจกเพื่อให้แรงถือสามารถโอนผ่านโครงสร้างตัวกระจกแทนที่จะถูกนําโดยลมลัด
• การจัดวาง roller / bar ช่วยนําการเคลื่อนไหวของโซ่เมื่อตัวกระจกถูกเปิดหรือปล่อย ขณะที่แกนที่มีน้ํามันสนับสนุนการหมุนล้อโซ่ / roller แบบยืดหยุ่น
• ความสูงของปุ่มโซ่ควรสอดคล้องกับตําแหน่งการติดตั้งจริง และมุมเข้า/ออกโซ่ เพื่อช่วยให้โซ่เชื่อมตรงกับแท่งปุ่มอย่างถูกต้อง และลดการบรรทุกข้างที่ผิดปกติ
• ความแข็งแกร่งที่นําเสนอคือ 80% ของแรงหักขั้นต่ําของโซ่แอนเกอร์; การเลือกสุดท้ายควรตรวจสอบด้วยเกรดโซ่แอนเกอร์, การจัดวางเรือ, พื้นฐานชั้น,และความต้องการการอนุมัติประเภท.
• Sa 2.5 การระเบิดด้วย epoxy shop primer สามารถใช้เป็นการจัดทําการป้องกันการกัดกร่อนมาตรฐาน, ในขณะที่เคลือบสุดท้ายปฏิบัติตามรายละเอียดการทาสีภาชนะหรือความต้องการของลูกค้า.
• การตรวจสอบ NDE และการติดตามวัสดุสามารถจัดทําตามความต้องการของโครงการ โดยเฉพาะสําหรับพื้นที่ปลอมปลอมปลอมปลอมปลอมปลอมปลอมปลอมปลอม

คุณสมบัติตามสั่ง

• มาตรฐาน: GB/T 3844-2000 → ใช้เมื่อการออกแบบของภาชนะหรือรายละเอียดการจัดซื้อเรียกร้องให้มีประเภทปุ่มโซ่มาตรฐานนี้
• ประเภท: รางม้วน / แบบเลเวอร์ม้วน → เหมาะสําหรับการถือโซ่แอนเกอร์และการลดภาระของลมลัดในสายโซ่แอนเกอร์
• กว้างนาม: 44 / 48 / 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → เลือกตามกว้างโซ่จริง
• ขนาดของโซ่: 42132 มม → ตามตารางที่นํามา; ขนาดโซ่ที่เล็กกว่าต้องการการออกแบบแยกหรือการยืนยันมาตรฐานอื่น ๆ
• ฐานความแข็งแกร่งแบบออกแบบ: 80% ของแรงหักขัดลดต่ําสุดของโซ่แอนเกอร์ → สิ้นส่วนการเลือกที่ต้องตรวจสอบกับประเภทโซ่และการรับรองการจัดเรียง; ไม่เขียนเป็น SWL ของสินค้า
• วัสดุของสต๊อปเปอร์บาร์: เหล็กสแตนเลสโกหก → กําหนดสําหรับส่วนประกอบประตู / สตาร์ที่ต่อต้านการดึงโซ่สูง
• การเสริมเสริมแผ่นผนังด้านข้าง: เสริมที่พื้นที่ปุ่ม → ปรับปรุงการสนับสนุนโครงสร้างรอบจุดถือโซ่
• ข้อมูลการติดตั้ง: ตําแหน่งของภาชนะและมุมการเข้า/ออกของโซ่ → ใช้ในการยืนยันความสูงของปุ่มโซ่และเจโอเมตริคของเส้นโซ่
• ตัวเลือกวัสดุ: เหล็กอ่อน, เหล็ก C-Mn, เหล็กไร้ขัดเหล็ก, เหล็กเหล็กเหล็กเหล็กเหล็ก, เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer, ผสมเหล็ก, สวย, หรือการเสร็จสิ้นที่กําหนดเอง → การเคลือบสุดท้ายตามรายละเอียดของโครงการ
• ต้องการใบรับรอง: มีตามความต้องการของโครงการ → ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้น หรือการตรวจสอบพยาน ควรยืนยันก่อนการนําเสนอราคา

วิธี การ

Anchor chain runs through the stopper position → Chain wheel / roller guides the chain line → Forged alloy steel stopper bar / gate bar engages the chain link → Chain pull is transferred through reinforced side wall plates and stopper body to the deck foundation → Windlass holding load is reduced → Shaft lubrication supports flexible roller movement during operation

การใช้งาน

Ship anchoring arrangement | Anchor windlass deck area | Chain stopper between windlass and hawse pipe | Forecastle deck equipment | Cargo vessels | Tankers | Bulk carriers | Container vessels | Workboats | Newbuilding and repair replacement projects

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

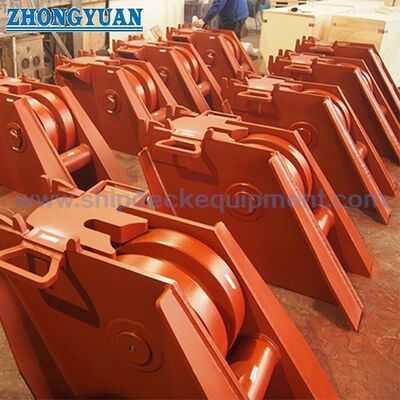

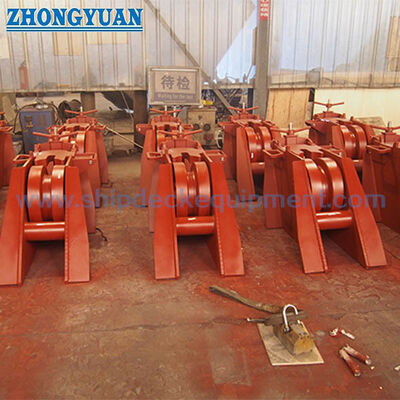

การวาด & ภาพถ่าย

FAQ

Q1: ข้อมูลอะไรที่จําเป็นในการยืนยันความสูงของปุ่มโซ่?

A1: ควรระบุตําแหน่งการติดตั้งของเรือ มุมเข้าโซ่ มุมออกโซ่ ความสัมพันธ์ของท่อลมและท่อลม, การจัดวางพื้นฐานของดัก และกว้างโซ่จริงวัตถุเหล่านี้มีผลต่อการจัดท่าสายโซ่และว่าสต๊อปบาร์ตรงกับสายโซ่อย่างถูกต้องหรือไม่.

คําถามที่ 2: ความหน่วงหักขั้นต่ํา 80% ของโซ่แอนเกอร์เป็น SWL ของสินค้าหรือไม่?

A2: ไม่. คําอธิบายที่นํามาระบุว่า ปุ่มโซ่ถูกออกแบบโดยอ้างอิงถึง 80% ของแรงบดขั้นต่ําของโซ่แอนเกอร์.ไม่ใช่การประกาศ SWL หน้าเว็บตรงการคัดเลือกครั้งสุดท้ายควรตรวจสอบด้วยเกรดโซ่, การวาดเรือ, พื้นฐานชั้น, และความต้องการการอนุมัติชั้น

Q3: ทําไมต้องใช้สแตนเลสสแตนเลสสลับและแผ่นผนังข้างที่เสริม

A3: รางปิด / รางประตูเป็นองค์ประกอบที่สําคัญในการจับสายโซ่ติดต่อ ดังนั้นเหล็กสแตนเลสโกหกถูกใช้เพื่อรองรับความแข็งแรงในพื้นที่ติดต่อภาระสูงแผ่นผนังข้างถูกเสริมรอบตําแหน่ง stopper เพื่อช่วยโอนแอนเกอร์โซ่ดึงผ่านร่างกายโซ่ stopper และพื้นฐาน deck.
