เครื่องปลดแอนเกอร์แบบกันน้ํา 28 หมื่น 57 มม CB887 สําหรับเรือพาณิชย์ ระบบปลดโซ่แอนเกอร์ฉุกเฉิน

ตัวถอดโซ่พุกแบบสกรูกันน้ำ | CB 887-1977 สำหรับระบบเรือดำน้ำรุ่นเก่า

ภาพรวมผลิตภัณฑ์

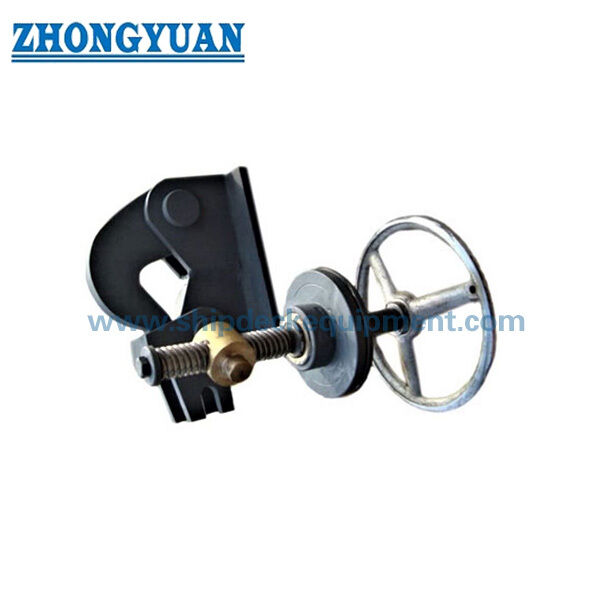

ตัวปลดโซ่พุกแบบสกรูกันน้ำ CB 887-1977 เป็นชุดปลดโซ่ฉุกเฉินทางกลไกที่มีจุดมุ่งหมายตามมาตรฐานเดิมสำหรับการจัดเตรียมพุกใต้น้ำ ใช้เพลาหมุน สกรูสี่เหลี่ยมคางหมู ตัวเลื่อน ตะขอปลด ชิ้นส่วนล็อค และโครงสร้างกล่องบรรจุที่บรรจุเพื่อรักษาโซ่พุกให้อยู่ในสภาพปกติ และเพื่อปลดออกผ่านลำดับการทำงานแบบแมนนวลที่ได้รับการควบคุมเมื่อจำเป็น

ซีรีส์ขนาด CB 887-1977 รุ่นเก่าครอบคลุมเส้นผ่านศูนย์กลางของโซ่พุกตั้งแต่ 28 ถึง 57 มม. ควรถือเป็นผลิตภัณฑ์ทดแทน ซ่อมแซม หรือควบคุมการดึงออก มากกว่าที่จะปล่อยสมอเรือพาณิชย์ทั่วไป CB 887-2007 แทนที่รุ่นปี 1977 แก้ไขซีรี่ส์ขนาดโซ่ เพิ่มประเภทไม่กันน้ำ และแนะนำข้อกำหนดกันน้ำในเชิงปริมาณ ดังนั้นจึงต้องยืนยันแบบเรือที่ได้รับอนุมัติ ส่วนต่อประสานการติดตั้ง ทิศทางการปฏิบัติงาน ขอบเขตการทดสอบ และข้อกำหนดด้านอำนาจหรือระดับก่อนเสนอราคาและการผลิต

ข้อมูลจำเพาะด่วน

• ประเภทผลิตภัณฑ์: ตัวปล่อยโซ่เกลียวแบบเกลียวกันน้ำ / แบบสกรู → การยึดเชิงกลและการปล่อยฉุกเฉินแบบควบคุมข้ามขอบเขตกันน้ำ
• พื้นฐานมาตรฐาน: การกำหนดค่าแบบเดิมของ CB 887-1977 → ขอบเขตมาตรฐานเดิมนั้นจำกัดเฉพาะการใช้งานใต้น้ำ ไม่ใช่เรือพาณิชย์ทั่วไป
• ช่วงเส้นผ่านศูนย์กลางโซ่แบบเดิม: 28 / 31 / 34 / 43 / 49 / 53 / 57 มม. → เลือกตามแบบการติดตั้งที่ได้รับอนุมัติและรูปทรงการเชื่อมต่อโซ่ที่มีอยู่
• หมายเหตุมาตรฐานปัจจุบัน: CB 887-2007 แทนที่รุ่นปี 1977 → โครงการใหม่ควรยืนยันว่าจำเป็นต้องมีการกำหนดค่า QS หรือ QF ขนาด 28 / 32 / 34 มม. ในปัจจุบันหรือไม่
• ข้อมูลอ้างอิงการกันน้ำ (CB 887-2007): การทดสอบการรั่วของกล่องบรรจุที่แรงดันน้ำคงที่ไม่น้อยกว่า 0.4 MPa → ใช้กับแหล่งจ่ายแบบเดิมเมื่อรวมอยู่ในข้อกำหนดการทดสอบที่ได้รับอนุมัติเท่านั้น
• กลไกการทำงาน: เพลาหมุน + สกรูสี่เหลี่ยมคางหมู + ตัวเลื่อน + ตะขอปลด → ควรตรวจสอบการทำงานแบบแมนนวลเพื่อให้การเคลื่อนไหวราบรื่นและมีเครื่องหมายบอกทิศทางการเปิด / ล็อคที่ชัดเจน
• แนวคิดเกี่ยวกับวัสดุ: เหล็กผสม สแตนเลส ทองเหลือง บุช และส่วนประกอบบรรจุภัณฑ์ → เกรดวัสดุขั้นสุดท้ายเป็นไปตาม BOM ที่ได้รับอนุมัติ ไม่ใช่คำอธิบายวัสดุทั่วไปเพียงคำเดียว
• จุดเน้นในการตรวจสอบ: ขนาด วัสดุ สภาพพื้นผิว คุณภาพการเชื่อมตามความเหมาะสม ความกันน้ำ ความยืดหยุ่นในการทำงาน การมาร์ก และเอกสารการจัดส่ง

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและสอบถามข้อมูล

ขั้นตอนที่ 1: ยืนยันการแก้ไขมาตรฐานและพื้นฐานการบริการที่จำเป็น: การเปลี่ยน/ซ่อมแซม CB 887-1977 รุ่นเก่า หรือการออกแบบ CB 887-2007 ในปัจจุบัน

ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางของโซ่พุก เครื่องหมายรุ่นดั้งเดิม การเชื่อมต่อปลายโซ่ และการติดตั้งหรือแบบร่างเรือที่มีอยู่ โปรดทราบว่ามาตรฐานปัจจุบันเปลี่ยนขนาด 31 มม. แบบเดิมเป็น 32 มม.

ขั้นตอนที่ 3: ยืนยันการกำหนดค่าแบบกันน้ำหรือไม่กันน้ำ ความดันขอบเขต แรงดันทดสอบ ระยะเวลาในการถือครอง การยอมรับการรั่วไหล และข้อกำหนดของพยาน

ขั้นตอนที่ 4: ยืนยันส่วนต่อประสานการติดตั้ง ทิศทางเพลาปฏิบัติการ ระยะห่างในการทำงานที่มีอยู่ ทิศทางการปล่อย โครงสร้างโดยรอบ และการเข้าถึงเพื่อตรวจสอบและบำรุงรักษา

ขั้นตอนที่ 5: ยืนยันรายการวัสดุที่ได้รับอนุมัติ ประเภทบรรจุภัณฑ์ จุดหล่อลื่น ระบบการเคลือบ การตรวจสอบย้อนกลับของวัสดุ เอกสารของผู้ผลิต และขอบเขตการตรวจสอบประเภทหรือหน่วยงานผู้มีอำนาจ

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือที่ใช้งาน ภาพถ่ายทดแทน ภาพวาดหรือขนาดต้นฉบับ ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ

โครงสร้าง

ตัวหลัก | ปล่อยตะขอ | เพลาใหญ่ | เพลาเล็ก | ตัวล็อค | น็อตอัด | ปลอกสวมอัด | การบรรจุ | ตัวกล่องบรรจุ | บุช | สกรูสี่เหลี่ยมคางหมู | สไลเดอร์

ความกันน้ำ กลไก และข้อดีด้านคุณภาพ

• การจัดเรียงกล่องบรรจุแบบบรรจุให้ส่วนเชื่อมต่อการซีลที่กำหนดไว้รอบๆ เพลาปฏิบัติการ เมื่อมีการระบุการกำหนดค่าแบบกันน้ำ
• สกรูสี่เหลี่ยมคางหมูจะแปลงการหมุนของเพลาเป็นการเคลื่อนของตัวเลื่อนที่มีการควบคุม ช่วยให้สามารถปลดตะขอปลดออกได้ตามลำดับการทำงานทางกลไกโดยเจตนา
• ตัวล็อคและทิศทางการเปิด / ล็อคที่ทำเครื่องหมายไว้ช่วยลดการทำงานโดยไม่ตั้งใจ การล็อคและการจัดการขั้นสุดท้ายจะต้องตรงกับภาพวาดที่ได้รับอนุมัติ
• ควรเลือกวัสดุที่ใช้งานได้ตามหน้าที่ของส่วนประกอบ ได้แก่ ความแข็งแรงของโครงสร้างตัวถังและตะขอ ความต้านทานการกัดกร่อนและการสึกหรอของเพลา วัสดุตลับลูกปืน/เกลียวที่เหมาะสมสำหรับบุชและชิ้นส่วนสกรู และบรรจุภัณฑ์ที่ได้รับการรับรองสำหรับกล่องบรรจุ
• การตรวจสอบควรครอบคลุมถึงเอกสารวัสดุ ขนาด ข้อบกพร่องที่พื้นผิว คุณภาพการเชื่อม หากมี การหล่อลื่น การทำเครื่องหมาย การหมุนอย่างราบรื่น การทดสอบการรั่วไหล และบันทึกการบรรจุ/การจัดส่งตามขอบเขตที่ตกลงกัน
• สำหรับงานทดแทนแบบเดิม ความสามารถในการสับเปลี่ยนมิติและการเข้าถึงการปฏิบัติงานมีความสำคัญมากกว่าความเข้ากันได้ของแค็ตตาล็อกทั่วไป ภาพวาดการติดตั้งดั้งเดิมควรควบคุมการผลิต

คุณสมบัติที่กำหนดเอง

• มาตรฐาน: CB 887-1977 → ตัวปลดพุกสกรูแบบกันน้ำรุ่นเก่าสำหรับการใช้งานใต้น้ำ
• สถานะการบริการ: พื้นฐานเดิม / เปลี่ยน → โครงการสร้างใหม่ในปัจจุบันควรทบทวน CB 887-2007 หรือมาตรฐานอื่นที่เกี่ยวข้อง
• เส้นผ่านศูนย์กลางโซ่: รุ่นดั้งเดิม 28-57 มม. → ยืนยันขนาดดั้งเดิมและรูปทรงปลายโซ่ที่แน่นอน
• ความกันน้ำ: การอ้างอิงมาตรฐานปัจจุบันของแรงดันน้ำคงที่ 0.4 MPa → ขอบเขตการทดสอบแบบเดิม ระยะเวลาในการกักเก็บ และการยอมรับจะระบุไว้ตามลำดับ
• กลไก: สกรูและตัวเลื่อนสี่เหลี่ยมคางหมู → ควบคุมการปลดด้วยมือผ่านการหมุนเพลา
• อินเทอร์เฟซการติดตั้ง: ต้องได้รับการยืนยัน → จัดเตรียม GA ที่ได้รับอนุมัติ รายละเอียดขอบเขต ทิศทางการดำเนินงาน และระยะห่างที่มีอยู่
• วัสดุ: การประกอบโดยใช้วัสดุหลายชนิด → เกรดส่วนประกอบและการทดแทนต้องได้รับอนุมัติจากการยืนยัน BOM
• การรักษาพื้นผิว: พื้นผิวที่มีการเสียดสีแบบหล่อลื่น + การเคลือบป้องกันที่ระบุ → การเคลือบขั้นสุดท้ายเป็นไปตามระบบโครงการที่ได้รับอนุมัติ
• ข้อกำหนดใบรับรอง: ตามสัญญา → ใบรับรองผู้ผลิต เอกสารวัสดุ รายงานผลการทดสอบ พยานในชั้นเรียน หรือการอนุมัติของผู้มีอำนาจที่จะได้รับการยืนยันก่อนใบเสนอราคา

มันทำงานอย่างไร

โซ่สมอเชื่อมต่อกับขอเกี่ยวปลด → ชิ้นส่วนล็อคและกลไกสกรูจะรักษาขอเกี่ยวให้อยู่ในสภาพปกติ → ผู้ปฏิบัติงานหมุนเพลา / ล้อมือหมุนในทิศทางปลดที่ทำเครื่องหมายไว้ → สกรูสี่เหลี่ยมคางหมูจะขับเคลื่อนตัวเลื่อนและปลดตะขอออก → โซ่สมอจะถูกปลดตามขั้นตอนการทำงานที่ได้รับอนุมัติ → ชุดประกอบได้รับการตรวจสอบ ซ่อมบำรุง และรีเซ็ตหลังการทำงาน

การใช้งาน

ระบบสมอเรือดำน้ำแบบเดิม | โครงการซ่อมแซมและเปลี่ยนทดแทน | การจัดเตรียมการปลดโซ่พุกกันน้ำแบบควบคุมด้วยการวาด ชุดอะไหล่ที่ตรงกับการติดตั้ง CB 887-1977 ดั้งเดิม

การรับรองและข้อดี

สามารถจัดเตรียมใบรับรองและการตรวจสอบโดยบุคคลที่สามได้ตามสัญญา ขอบเขตการตรวจสอบที่ได้รับอนุมัติ ข้อกำหนดการตรวจสอบย้อนกลับของวัสดุ และขั้นตอนการยอมรับประเภทหรือหน่วยงานที่มีอำนาจ พวกเขาจะไม่รวมอยู่ตามค่าเริ่มต้น

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต พร้อมให้บริการตามคำขอและขึ้นอยู่กับข้อกำหนดของโครงการและการอนุมัติระดับ / ผู้มีอำนาจ

การวาดภาพและภาพถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: CB 887-1977 เหมาะสำหรับเรือบรรทุกเทกอง เรือบรรทุกน้ำมัน หรือเรือพาณิชย์ทั่วไปอื่นๆ หรือไม่

A1: ไม่ใช่ตามขอบเขตที่ระบุไว้ของมาตรฐาน CB 887-1977 มีไว้สำหรับการใช้งานใต้น้ำเท่านั้น โครงการเรือพาณิชย์ควรใช้ข้อตกลงที่ได้รับอนุมัติจากผู้ออกแบบเรือและยืนยันมาตรฐานที่เหมาะสม เช่น CB/T 4219-2013 สำหรับตัวปล่อยพุกแบบธรรมดาสำหรับเรือขนาดเล็กและขนาดกลางบางรุ่น หรือ CB/T 3143-2013 สำหรับตัวปล่อยโซ่แบบสุนัขขนาดใหญ่ หากมี

คำถามที่ 2: มีอะไรเปลี่ยนแปลงใน CB 887-2007 เมื่อเทียบกับ CB 887-1977

A2: รุ่นปี 2007 เข้ามาแทนที่มาตรฐานเก่า เพิ่มประเภทไม่กันน้ำ ลบขนาด 43/49/53/57 มม. แบบเดิมออก เปลี่ยน 31 มม. เป็น 32 มม. และเพิ่มข้อกำหนดการกันน้ำในเชิงปริมาณและวิธีการทดสอบ การแก้ไขที่ถูกต้องจะต้องได้รับการตกลงก่อนเสนอราคา

คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นสำหรับใบเสนอราคาทดแทน

A3: จัดเตรียมแบบจำลองหรือป้ายชื่อดั้งเดิม เส้นผ่านศูนย์กลางของโซ่ ภาพวาดที่ได้รับอนุมัติ ภาพถ่ายการติดตั้งและด้านปฏิบัติการ ข้อกำหนดขอบเขตการกันน้ำ ขอบเขตการทดสอบและขอบเขตพยาน ข้อกำหนดด้านวัสดุ/การเคลือบ ปริมาณ จุดหมายปลายทาง และกำหนดการส่งมอบ
