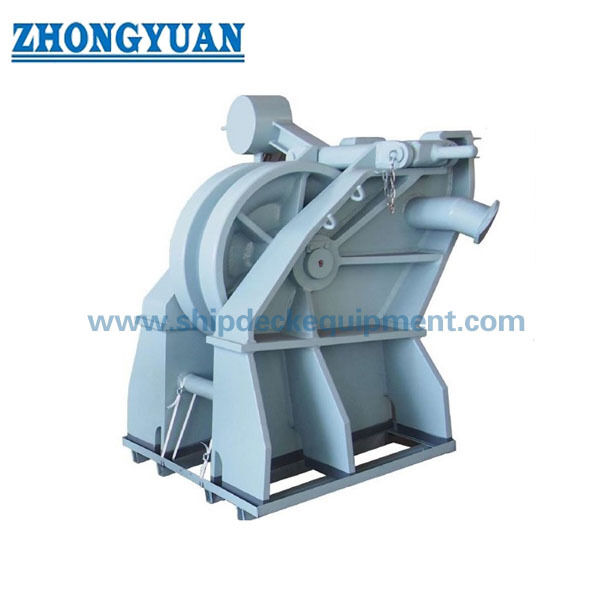

โรลเลอร์บาร์แอนเกอร์แชนเคเบิ้ล Stopper กับ Hook JIS F 2031 สําหรับ 70 รางแอนเกอร์แชนขนาดใหญ่ 132mm

โรลเลอร์บาร์แอนเกอร์แชนเคเบิ้ล Stopper กับ Hook JIS F 2031 สําหรับ 70 รางแอนเกอร์แชนขนาดใหญ่ 132mm

ภาพรวมสินค้า

ปิดสายโซ่แอนเกอร์ชนิด 70 ′′132 มิลลิเมตรที่มีตะขอถูกติดตั้งในเส้นทางโซ่แอนเกอร์ โดยปกติจะอยู่ด้านหน้าลมและตรงกับการจัดวางโซ่แอนเกอร์ของเรือ It is used to clamp and hold large-diameter anchor chain so that the chain holding force can be transferred to the stopper foundation and ship structure instead of being carried continuously by the windlass.

การออกแบบกระปุกทําให้กระปุกสามารถติดกับโซ่แอนเกอร์และทํางานเป็นกระปุกที่ถือโซ่แอนเกอร์ภายในการจัดวางกระปุกหน้านี้ถูกเขียนสําหรับโซ่แอนเกอร์ขนาดใหญ่จาก 70 mm ถึง 132 mm, โดยที่ความเหมาะสมของโซ่, ความแข็งแรงของรากฐาน, ทิศทางการนําโซ่, คุณภาพของวัสดุ, การรักษาผิว และขอบเขตการรับรองควรถูกยืนยันก่อนการผลิตผลิตภัณฑ์คืออุปกรณ์ที่ถือโซ่ลากไม่ใช่นกยกหรืออุปกรณ์ยก

รายละเอียดเร็ว

• ประเภทสินค้า: ปิดสายโซ่แอนเกอร์ชนิดสตาร์ลล์แบบแอนเกอร์ที่มีโฮค → การจัดวางโซ่จับสําหรับระบบแอนเกอร์เรือ
• ระยะขนาดของโซ่: 70?? 132 มม → เหมาะสําหรับโซ่แอนเกอร์ขนาดใหญ่ที่ต้องตรวจสอบรากฐานชั้นและทิศทางนําโซ่
• สัญญาณมาตรฐาน: JIS F 2031 → สัญญาณมาตรฐานปุ่มเคเบิลปัจจุบัน; JIS F 2032 อาจปรากฏในภาพวาดเดิมและควรตรวจสอบความเหมาะสมของเครื่องสํารองเท่านั้น
• ฟังก์ชันของตะขอ: ตกตะขอจับโซ่ → ผูกพันธะโซ่และช่วยรักษาโซ่ภายในการจัดวางปุ่ม; มันไม่ใช่ตะขอยก
• ขนาดหลักที่ให้: h, h1, h2, L, L1, L4, B, b, และ D → ใช้ได้สําหรับการวางแผนคาน, การตรวจสอบรากฐาน, และการยืนยันการเสนอราคา
• ช่วงน้ําหนักประมาณ: 1,096-5,750 กิโลกรัม → สําคัญสําหรับการจัดการโรงงานเรือ, การบรรจุ, การขนส่งและการวางแผนการติดตั้ง
• ตัวเลือกของวัสดุ: เหล็กอ่อน, เหล็ก C-Mn, เหล็กไร้oxide, เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + พริมเมอร์ร้าน epoxy ชั้นหนึ่ง, การบําบัดแบบกระดาษเหล็กกระจก, สวย, หรือตามความต้องการ → การเคลือบสุดท้ายเพื่อตรงกับรายละเอียดของภาชนะ

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยัน JIS F 2031 รุ่นสตาร์โรลแอนเกอร์แชนเคเบิลปั๊มด้วยตะขอ หากภาพวาดโครงการยังกล่าวถึง JIS F 2032 เก่า ยืนยันความสอดคล้องของเครื่องสํารองก่อนนําเสนอราคา

ขั้นตอนที่ 2: ยืนยันว่าเส้นกว้างเชือกแอนเกอร์ชื่อ นับตั้งแต่ 70 mm ถึง 132 mm, เกรดของเชือก, กณิตศาสตร์ของเชือกแอนเกอร์, และว่ากระดุมปุ่มตรงกับเชือกแอนเกอร์จริงหรือไม่

ขั้นตอนที่ 3: ยืนยันตําแหน่งการติดตั้ง ทิศทางการนําโซ่ สถานที่ที่ว่างบน deck อินเตอร์เฟซพื้นฐาน การเสริมท่อบน deck และความต้องการในการติดตั้งที่โรงเรือ

ขั้นตอนที่ 4: ยืนยันความต้องการของวัสดุ: เหล็กอ่อน, เหล็ก C-Mn, เหล็กไร้oxide, เหล็กอ่อน, เหล็กอ่อน nodular, เหล็ก forgings, หรือคุณภาพของวัสดุที่กําหนดในโครงการ

ขั้นตอนที่ 5: ยืนยันการบําบัดพื้นผิว: Sa 2.5 การระเบิดด้วย epoxy shop primer, พื้นผิวกระปุก, พื้นผิวไร้ขัดเคลือบ, ระบบเคลือบสุดท้าย, หรือความต้องการพิเศษต่อต้านการกัดกร่อน

ขั้นตอนที่ 6: ยืนยันขอบเขตการรับรองก่อนนําเสนอราคา: ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, ใบรับรองประเภท, การตรวจสอบพยาน, หรือความต้องการการอนุมัติเฉพาะโครงการอื่น ๆ

ขั้นตอนที่ 7: เสนอปริมาณ, ประเภทของภาชนะ, ภาพวาดการติดตั้งหรือภาพอ้างอิง, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ

โครงสร้าง

รูปตัวปุ่มสต๊อปสต๊อป รางแอนเกอร์ จับตะขอ ช่องผ่านโซ่ขนาดใหญ่ พื้นที่ติดต่อโซ่ ฐานฐานพื้นฐาน พื้นที่ติดต่อปุ่ม การบํารุงผิวตามลําดับ

ข้อดีของการถือโซ่ การติดตั้งและวิศวกรรม

• ปิดเปลือกสําหรับโซ่แอนเกอร์ขนาดใหญ่จาก 70 มม ถึง 132 มม, ที่การจับโซ่, การจัดตั้งรากฐาน, และการโอนภาระโครงสร้างเรือต้องตรวจสอบอย่างละเอียด
• การจัดวางตะขอสามารถติดต่อลิงโซ่แอนเกอร์และทํางานเป็นตะขอจับโซ่แอนเกอร์ภายในชุดปุ่มความเหมาะสมของโซ่ควรถูกยืนยันเมื่อเทียบกับขนาดและคุณภาพของโซ่.
• Positioning the stopper in front of the windlass helps transfer anchor chain holding force to the stopper foundation and ship structure when correctly secured according to the vessel operating procedure.
• รางม้วนและการจัดวางโซ่-สัมผัสสนับสนุนการจัดวางโซ่และลดการสัมผัสมุ่งมั่นเมื่อเทียบกับอุปสรรคเรียบ ขณะที่เส้นทางโซ่สุดท้ายต้องตรงกับการจัดวางภาชนะ
• น้ําหนักหน่วยที่สูงและขนาดใหญ่ต้องการการจัดการที่วางแผน การยกระหว่างการติดตั้ง การบรรจุขนส่ง และการเตรียมรากฐานโรงเรือ
• การคัดเลือกวัสดุควรถูกยืนยันตามพื้นฐานภาระโครงการ, ขนาดโซ่, สภาพแวดล้อมการกัดกร่อน, ขอบเขตการตรวจสอบ, และความต้องการการอนุมัติชั้น.
• การเตรียมพื้นผิวโดยการพ่น Sa 2.5 และการพิมพ์ในโรงงานให้พื้นฐานที่ควบคุมสําหรับการเคลือบต่อมา; ระบบสีสุดท้ายควรปฏิบัติตามรายละเอียดการเคลือบภาชนะ
• ไม่มี SWL, ความจุในการทดสอบ, ความจุที่อนุญาต, หรือเกรดโซ่ที่ได้รับการนําเสนอในข้อมูล. ค่าเหล่านี้ไม่ควรตีพิมพ์จนกว่าจะยืนยันด้วยการวาดแบบมาตรฐาน, การคํานวณ,หรือเอกสารโครงการที่ได้รับการอนุมัติจากประเภท.

คุณสมบัติตามสั่ง

• สมาธิมาตรฐาน: JIS F 2031 → ใช้เป็นมาตรฐานหน้าหลักสําหรับกระปุกสายเคเบิล; คําบรรยาย JIS F 2032 เก่าควรถูกพิจารณาเป็นคําอ้างอิงเก่าเมื่อพบในภาพวาดเก่ากว่า
• ประเภท: ประเภทสตาร์โรลเลอร์ที่มีการจัดวาง hook → stopper ออกแบบเพื่อรองรับโซ่แอนเกอร์ขนาดใหญ่ในระบบแอนเกอร์
• ขนาดของโซ่: 70132 มม → เลือกตามกว้างของโซ่แอนเกอร์จริงและกณิตศาสตร์ของโซ่
• ฟังก์ชันของตะขอ: ตะขอจับโซ่แอนเกอร์ → จับ / จับเชื่อมโซ่ภายในการจัดวางปุ่ม; ไม่ใช่ตะขอยก
• วัสดุ: เหล็กอ่อน, เหล็ก C-Mn, เหล็กไร้oxide, เหล็กเหล็กเหล็ก, เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• การบํารุงผิว: Sa 2.5 การระเบิด + โรงงาน epoxy primer / ผสมเหล็ก / จัดเลือง / ปรับแต่ง → การเสร็จสิ้นผิวสุดท้ายตามคําสั่งและรายละเอียดของภาชนะ
• ตําแหน่งการติดตั้ง: ตรงหน้าของลมลัดในเส้นทางโซ่แอนเกอร์ → มูลนิธิ, ทิศทางนําโซ่, และการเสริมทอคควรได้รับการยืนยันโดยการวาดภาพ
• ความต้องการใบรับรอง: มีให้ตามความต้องการของโครงการ → การตรวจสอบประเภท, ความสามารถติดตามวัสดุ, และขอบเขตการอนุมัติควรได้รับการยืนยันก่อนการสั่งซื้อ
• การปรับปรุงตามความต้องการ: มี → วัสดุที่ปรับปรุงตามความต้องการ, การเคลือบ, อินเตอร์เฟซพื้นฐาน, หรือขอบเขตการตรวจสอบควรขึ้นอยู่กับการวาดภาพที่ยืนยันและความต้องการของโครงการ

วิธี การ

Anchor chain passes through the stopper route → The hook and roller bar arrangement is engaged with the chain link → Chain holding force is transferred through the stopper body to the foundation and ship structure → The windlass is relieved from continuous holding load when the chain is correctly secured

การใช้งาน

Ship anchoring systems | Forecastle deck anchor arrangements | Large anchor chain 70–132 mm | Windlass protection arrangements | Newbuilding projects | Replacement and repair projects | Cargo vessels | Bulk carriers | Tankers | Container vessels

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

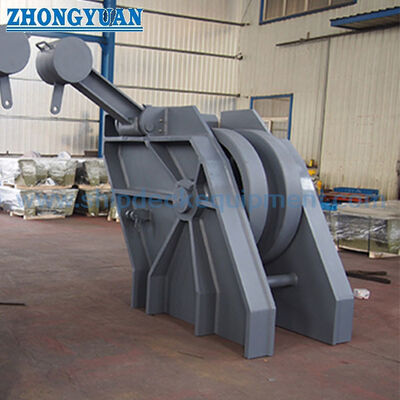

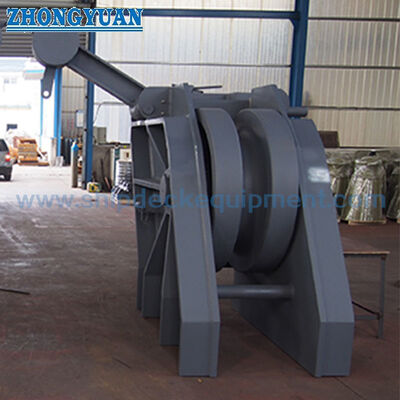

การวาด & ภาพถ่าย

FAQ

คําถามที่ 1: กระปุกบนกระปุกสายโซ่นี้ เป็นกระปุกยกไหม?

A1: ไม่. กรงถูกใช้เป็นกรงจับโซ่แอนเกอร์ภายในการจัดวางตัวกระจายโซ่. มีวัตถุประสงค์ในการถือ / ปิดโซ่แอนเกอร์, ไม่ใช่เพื่อยกสินค้า, อุปกรณ์ยก,หรือเปลี่ยนเครื่องยกที่ได้รับการรับรอง.

Q2: วิธีการเลือกขนาดปุ่มโซ่ที่ถูกต้อง

A2: เลือกขนาดตามกว้างของโซ่แอนเกอร์, กณิตศาสตร์ของโซ่, เกรดโซ่, การวาดภาชนะของเรือ, ทิศทางของโซ่, พื้นที่ติดตั้ง, พื้นฐานชั้น, และความต้องการของชั้นตารางที่นํามาแสดงแค่ขนาดและน้ําหนักหลัก; มันไม่ได้ให้ SWL หรือภาระการทดสอบ

Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?

A3: ยืนยันการกําหนดมาตรฐานสุดท้าย ประเภท กว้างโซ่ คุณภาพวัสดุ การบํารุงผิว จํานวน ต้องการใบรับรอง ภาพวาดการติดตั้ง ประเภทของภาชนะ สถานที่จัดส่งและเวลาในการจัดส่งที่จําเป็นหากมีการตรวจสอบพยานชั้น หรือการตรวจสอบการคํานวณที่จําเป็น ควรระบุก่อนการนําเสนอ
