รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| ประเภทรุ่น: | โคมไฟสนาม Bitt คู่ขนาดใหญ่และหนัก | พิมพ์: | 12”, 14” มีหรือไม่มีแตร 10” ก็มีจำหน่ายเช่นกัน |
|---|---|---|---|
| เกรดวัสดุ: | ASTM A27-70-36 C-Mn เหล็กหล่อหรือเทียบเท่า | การควบคุมคุณภาพ: | การทดสอบสมบัติทางกลของวัสดุ, การอบชุบด้วยความร้อน, เอ็กซ์เรย์, การตรวจ Magmatic หรือการทดสอบการเจาะส |
| การรักษาพื้นผิว: | การเป่าด้วยทรายสามารถทาสีรองพื้นร้านค้าได้ | ใบรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต |
| ฝีมือการหล่อ:: | โฟมที่หายไป แม่พิมพ์ทราย | ||
| เน้น: | astm a27 เสาสำหรับจอดเรือ,เสาสำหรับจอดเรือเหล็กหล่อ,โคมไฟสนามสำหรับจอดเรือ astm a36 |
||
รายละเอียดสินค้า
เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ภาพรวมสินค้า
โบลาร์ดบีทใหญ่จากเหล็กเหล็กเหล็กเป็นเครื่องติดตั้งที่ใช้เป็นจุดถือเชือกคงที่บนเรือเรือในประเทศ เรือแม่น้ํา เรือทํางาน รถลาก และสถานีติดเรือมันถูกจัดจําหน่ายในขนาด 12 นิ้วและ 14 นิ้วกับหรือไม่มีคอก, มีความพร้อม 10 นิ้วที่จะยืนยันตามการออกแบบและความต้องการโครงการ โครงการ bollard ผลิตจาก ASTM A27 เกรด 70-36 C-Mn เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กการทดสอบคุณสมบัติกล, และผิวที่เรียบร้อยตามรายละเอียดการซื้อ
โบลาร์ดนี้เหมาะสําหรับโครงการเรือในทะเลและเรือแม่น้ําในทวีปอเมริกา รวมถึงสหรัฐอเมริกา บราซิล ชิลี โคลัมเบีย และอาร์เจนตินาที่ผู้ซื้อมักต้องการคุณภาพเหล็กท่อที่น่าเชื่อถือ, การจําหน่ายชุดที่สามารถแข่งขันได้, การตรวจสอบที่สามารถติดตามได้, และการสนับสนุนการติดตั้งชั้นรองพื้นที่ที่ใช้ได้และการจัดระเบียบการทดสอบภาระควรได้รับการยืนยันพร้อมกับการวาดภาชนะ, ฐานภาระการติดต่อ, การเสริมทอคเกอร์, และขอบเขตการรับรอง
รายละเอียดเร็ว
- ประเภทของสินค้า: โบลาร์ดเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- ขนาดนาม: 12 นิ้วและ 14 นิ้ว → ขนาดหลักที่นําเสนอสําหรับการนําเสนอเรือในประเทศใหญ่และการนําเสนอเรือ
- การจัดตั้งแบบไม่จํากัด: มีหรือไม่มีคอก → การจัดวางคอกควรปฏิบัติตามการวาดเรือและการใช้เชือก
- เกรดวัสดุ: ASTM A27 เกรด 70-36 C-Mn เหล็กเหล็กหรือเทียบเท่า → ค่าเทียบเท่าวัสดุและค่าการทดสอบควรได้รับการยืนยันก่อนการปล่อยคําสั่ง
- พื้นฐานที่เสริมทรัพย์: เครื่องแข็งกลางเพิ่มเติม → ปรับปรุงความแข็งแรงในท้องถิ่นและการถ่ายทอดภาระเมื่อตรวจสอบกับพื้นฐานภาระโครงการและโครงสร้างคาน
- ด้านผิวติดต่อเชือกที่เรียบ: แพร่รัศมี bit กลมและการเปลี่ยนส่วนเรียบ → ช่วยลดความเสี่ยงของการตัดเชือกและความเข้มข้นในท้องถิ่น
- น้ําหนักประมาณ: 1045 ปอนด์ / 474 กิโลกรัมสําหรับ 12 นิ้วและ 1596 ปอนด์ / 724 กิโลกรัมสําหรับ 14 นิ้ว
- ตัวเลือกการตรวจสอบ: การทดสอบกล, บันทึกการรักษาความร้อน, DPT, MT / MPI, RT ท้องถิ่น, การตรวจสอบ FEA, และการทดสอบภาระ → จัดตามความต้องการของโครงการและขอบเขตการอนุมัติ
ปริมาตรเทคนิคหลัก
| คําอธิบาย | ขนาด ใน นิ้ว(mm) | ปอนด์ | |||||||||||
| A | B | C | D(Ø) | E | F(Ø) | G | H | ฉัน | J | K | (KGS) | ||
| ดับเบิท 12 | 60 บาท | 18?? | 25.5 | 15 | 13.5 | 12 | 5.4 | 3?? | 1?? | 1.25 | 3?? | 1045 | |
| (1524) | (457) | (647) | (381) | (343) | (305) | (137) | (83) | (25) | (32) | (76) | (474) | ||
| ดับเบิท 14 | 66 | 21 บาท | 26.25 | 17.5 | 13 | 14 | 5.7 | 3.5 | 1?? | 1.5 | 3.5 | 1596 | |
| (1676) | (533) | (667) | (445) | (343) | (356) | (145) | (89) | (25) | (38) | (89) | (724) | ||
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยันขนาดชื่อที่ต้องการ: 12 นิ้วหรือ 14 นิ้ว, มีหรือไม่มีคอก. สําหรับการจัดส่ง 10 นิ้ว, ยืนยันภาพวาด, ขนาด, และปริมาณก่อนการนําเสนอ.
ขั้นตอนที่ 2: ยืนยันประเภทของเรือที่ใช้และตําแหน่งการติดตั้ง เช่น พื้นเรือในทะเล, สถานที่จอดเรือแม่น้ํา, พื้นเรือลาก หรือตําแหน่งโบลาร์ดสํารอง
ขั้นตอนที่ 3: ยืนยันฐานภาระการติดต่อ, SWL / การออกแบบภาระที่จําเป็น หากมี, การจัดวางเชือก, มุมการห่อเชือก, การเสริมทอ, และผ่าตัดการปั่น / การติดตั้ง.
ขั้นตอนที่ 4: ยืนยันวัสดุและการบําบัดพื้นผิว: ASTM A27 เกรด 70-36 หรือเทียบเท่า, ความต้องการในการบําบัดด้วยความร้อน, การเป่าทราย, การพิมพ์เครื่อง, การเคลือบสุดท้าย, หรือการป้องกันการกัดกร่อนพิเศษ
ขั้นตอนที่ 5: ยืนยันขอบเขตการตรวจสอบและใบรับรองก่อนการนําเสนอราคา: รายงานการทดสอบวัสดุ, บันทึกการรักษาความร้อน, DPT, MT / MPI, RT ท้องถิ่น, การคํานวณ FEA, การทดสอบภาระ, การตรวจสอบโดยผู้บริหารที่สามABS / การอนุมัติประเภท, การอนุมัติประเภท หรือการอนุมัติการออกแบบเมื่อจําเป็น
ขั้นตอนที่ 6: เสนอปริมาณ, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, ภาพวาดของเรือ, รูปภาพของบอลลาร์ดที่มีอยู่, และรายละเอียดของโรงเรือนเรือหรือเจ้าของเรือ
โครงสร้าง
Cast steel double-bitt body | Twin rope-contact bitts | Optional horn configuration | Reinforced base with center stiffeners | Deck welding / mounting interface | Heat-treated ASTM A27-70-36 casting | Blasted and shop-primed finish
ข้อดีของวิศวกรรม Casting, Inspection & Mooring
- ASTM A27 เกรด 70-36 หรือเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- การโยนฟองสูญเสียหรือการโยนหม้อทรายสามารถเลือกตามขนาด, ปริมาณชุด, ความต้องการขนาด, และการจัดวางการผลิต
- เครื่องแข็งเพิ่มเติมที่อยู่กลางฐานช่วยปรับปรุงความต่อเนื่องของโครงสร้างท้องถิ่นและการโอนภาระจากบิตท์ไปยังพื้นที่เชื่อมโยงคาน
- พื้นผิวที่ติดต่อกับเชือกที่เรียบเนียน, ริมเส้นกลม, และการเปลี่ยนส่วนโค้ง ลดการสัมผัสในท้องถิ่นที่คมและช่วยป้องกันความเสียหายที่ไม่จําเป็นของเชือกระหว่างการจอด
- การบําบัดด้วยความร้อนก่อนการจัดส่งสนับสนุนคุณสมบัติทางกลที่มั่นคงและผลงานการโยนที่สม่ําเสมอมากขึ้นสําหรับการจําหน่ายบอลลาร์ดบาร์จซ้ํา ๆ
- การทดสอบสารละเอียดสี การตรวจสอบอนุภาคแม่เหล็ก และการทดสอบเรดิโอเกรฟิคท้องถิ่นสามารถจัดทําได้สําหรับพื้นที่สําคัญที่ต้องการการควบคุมความเครียด
- การคํานวณความแข็งแรงและการทดสอบภาระ / การดึงที่ใช้ FEA สามารถจัดทําได้ตามความต้องการของโครงการ, ขอบเขตการอนุมัติการวาดภาพ และแผนการตรวจสอบ
- การผลิตเหล็กเหล็กหล่อที่มีประหยัดเหมาะสําหรับกองทัพเรือในประเทศและโครงการทดแทนที่ต้องการคุณภาพหล่อที่น่าเชื่อถือได้ โดยไม่ต้องระบุเฉพาะอย่างมาก
คุณสมบัติตามสั่ง
- ประเภทสินค้า: โบลาร์ดเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- วัสดุ: ASTM A27 เกรด 70-36 หรือเทียบเท่า → ความเทียบเท่าของวัสดุสุดท้าย, องค์ประกอบทางเคมี, และคุณสมบัติทางกล ควรได้รับการยืนยันโดยรายละเอียดการสั่งซื้อ
- ขนาดชื่อ: 12 นิ้ว / 14 นิ้ว → เลือกตามการวาดเรือ การจัดเรียงเชือก พื้นฐานภาระที่ต้องการ และพื้นที่มีอยู่
- ตัวเลือกหาง: มีหางหรือไม่มีหาง → ยืนยันตามวิธีการจัดการเชือกและการจัดวาง bollard ที่มีอยู่
- การประกอบงาน Casting: หม้อฟองหรือทรายที่สูญเสีย → วิธีการผลิตขึ้นอยู่กับปริมาณชุด, ขนาด, การมีรูปแบบ, และความต้องการการตรวจสอบ
- การเสริมทับฐาน: เพิ่มเครื่องแข็งกลาง → รองรับการถ่ายโอนภาระที่ดีขึ้นและความแข็งแรงในท้องถิ่นเมื่อตรงกับการเสริมทับฐานและพื้นฐานการออกแบบที่อนุมัติ
- วงกว้างของการตรวจสอบ: การทดสอบกล / การรักษาความร้อน / DPT / MT / RT / การทดสอบภาระ → วัตถุการตรวจสอบควรถูกระบุก่อนการผลิตและการนําเสนอราคา
- ความต้องการใบรับรอง: การรับรองจากฝ่ายที่สามหรือการจัดหมวดหมู่มีให้ได้ตามคําขอ → ประเภทใบรับรองขึ้นอยู่กับขอบเขตการสั่งซื้อและวิธีการรับรองชั้นเรียน
- การบํารุงผิว: การพัดทรายและการพิมพ์ของร้าน → ระบบเคลือบสุดท้ายควรปฏิบัติตามรายละเอียดการทาสีของภาชนะหรือความต้องการของลูกค้า
วิธี การ
Mooring rope approaches the bollard → Rope is turned around the double bitts and optional horn area → Smooth cast radius supports rope contact → Mooring force is transferred through the cast body and reinforced base → Deck reinforcement and weld / mounting interface distribute the load into the vessel structure
การใช้งาน
เรือเรือในท้องถิ่น เรือเรือในแม่น้ํา เรือเรือทํางาน เรือลาก เรือผลัก เรือบรรทุกสินค้า สถานีเติมเรือบนเพลิง โครงการเปลี่ยนโรงงานเรือ เรือเรือในท้องถิ่นของสหรัฐฯ บราซิล ชิลี โคลัมเบียและโครงการเรือแม่น้ําอาร์เจนตินา
การรับรองและข้อดี
ใบรับรองและเอกสารการอนุมัติสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และวิธีการอนุมัติของสังคมจัดหมวดหมู่ใบรับรองการตรวจสอบของฝ่ายที่สาม, หนังสือรับรองการรับรองชนิดของสังคมประเภท และการรับรองการออกแบบแบบชั้น สามารถให้เมื่อรวมอยู่ในวงกว้างของโครงการที่ได้รับการอนุมัติ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

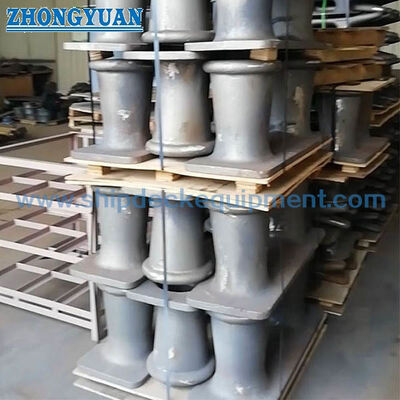

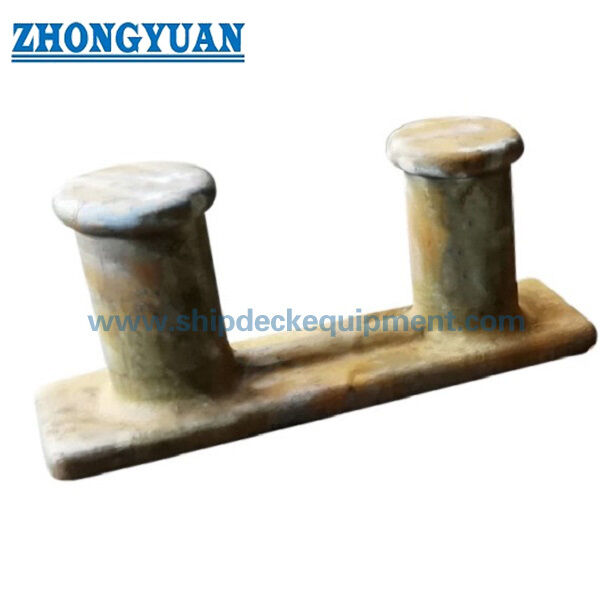

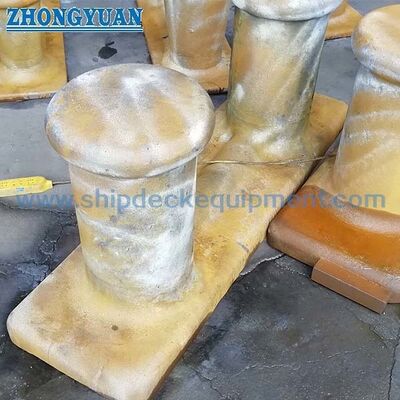

การวาด & ภาพถ่าย
FAQ
Q1: วิธีการเลือกขนาดโบลาร์ดที่ถูกต้อง 12 นิ้วหรือ 14 นิ้วอย่างไร?
A1: เลือกขนาดตามภาพวาดของเรือ, ฐานภาระการติดต่อที่ต้องการ, การจัดวางเชือก, พื้นที่บนเกาะ, มุมการห่อเชือก, ความต้องการของคอ, และการเสริมกระเบื้อง.โบลาร์ด 14 นิ้วมีขนาดหลักที่ใหญ่กว่าและน้ําหนักประมาณสูงกว่าแต่ SWL หรือภาระการออกแบบสุดท้ายยังต้องได้รับการยืนยันโครงการ
Q2: ตารางขนาดที่นํามากําหนด SWL ไหม?
A2: ไม่ ตารางที่นําเสนอให้มาตรฐานและน้ําหนักประมาณเท่านั้น SWL ความจุออกแบบ ความจุการพิสูจน์ และเกณฑ์การยอมรับควรถูกยืนยันโดยรายละเอียดโครงการ การคํานวณ FEAประเภท / การอนุมัติจากฝ่ายที่สาม, และแผนการทดสอบภาระเมื่อจําเป็น
Q3: มีเอกสารตรวจสอบและรับรองอะไรที่สามารถนําเสนอ?
A3: รายงานการทดสอบคุณสมบัติวัสดุ, บันทึกการรักษาความร้อน, ใบรับรองผู้ผลิต, DPT, MT / MPI, RT ของท้องถิ่น, รายงานการคํานวณ FEA, รายงานการทดสอบภาระ, ใบรับรองการตรวจสอบของผู้บริษัทที่สามABS / การอนุมัติประเภท, การอนุมัติประเภท, หรือการอนุมัติการออกแบบสามารถจัดทําตามขอบเขตการสั่งซื้อและความต้องการของโครงการ
