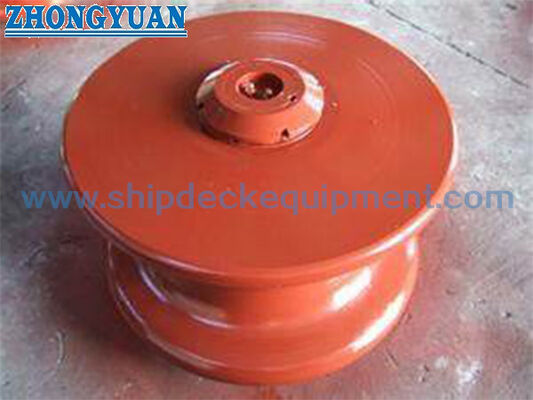

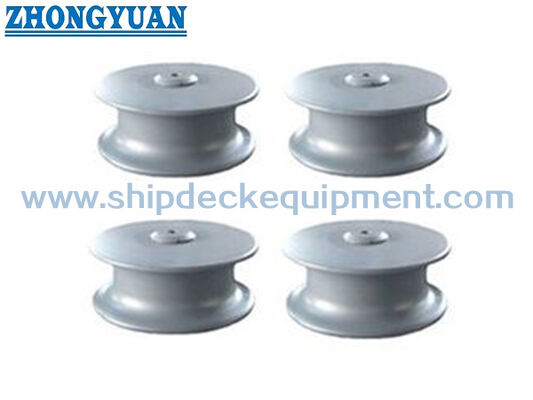

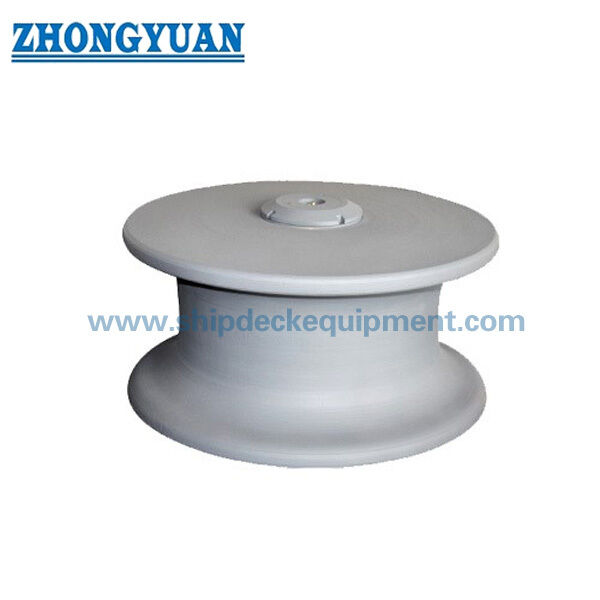

ลูกกลิ้งนำทางการจอดเรือทางทะเลแบบเปิด | NS 2585 แฟร์ลีดลูกกลิ้งเดี่ยวเหล็กหล่อ

ภาพรวมผลิตภัณฑ์

ลูกกลิ้งนำทางการจอดเรือทางทะเลแบบเปิด NS 2585 เป็นส่วนประกอบลูกกลิ้งแฟร์ลีดเดี่ยวที่ใช้เพื่อนำทางเชือกผูกเรือและปรับทิศทางเชือกที่สถานีจอดเรือ โดยปกติจะเลือกตามเส้นผ่านศูนย์กลางลูกกลิ้ง ประเภทของเชือกที่ใช้ได้ การจัดเรียงเรือ มุมนำของเชือก และส่วนรองรับแฟร์ลีดหรือโครงสร้างการติดตั้งที่แสดงไว้ในแบบร่างของโครงการ

หน้านี้เน้นที่ช่วงลูกกลิ้ง NS 2585 ตั้งแต่เส้นผ่านศูนย์กลางลูกกลิ้ง 150 มม. ถึง 450 มม. ลูกกลิ้งให้พื้นผิวสัมผัสเชือกเรียบสำหรับเชือกใยสังเคราะห์ เชือกมาลีน่า และเชือกลวดเหล็กกล้าที่แสดงอยู่ในตารางพารามิเตอร์ที่ให้มา เส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้ได้เป็นเพียงการอ้างอิงการเลือกเท่านั้น และไม่ควรถือเป็นผลิตภัณฑ์ SWL, MBL, ภาระการแตกหักของเชือก หรือโหลดทดสอบ

ข้อมูลจำเพาะด่วน

• ประเภทผลิตภัณฑ์: ลูกกลิ้งนำทางจอดเรือเดี่ยวแบบเปิด → ใช้เป็นส่วนประกอบลูกกลิ้งแฟร์ลีด / วาร์ปสำหรับควบคุมทิศทางเชือกจอดเรือ
• ข้อมูลอ้างอิงมาตรฐาน: NS 2585 → ใช้เมื่อมีการวาดภาชนะหรือซื้อข้อกำหนดจำเพาะสำหรับขนาดลูกกลิ้ง NS 2585
• ช่วงเส้นผ่านศูนย์กลางลูกกลิ้ง: 150–450 มม. → ครอบคลุมการจัดเรียงลูกกลิ้งนำจอดเรือขนาดเล็กถึงขนาดกลางในตารางที่ให้มา
• ประเภทเชือกที่ใช้บังคับ: เชือกใยสังเคราะห์ เชือกมาลีน่า และเชือกลวดเหล็ก 1550 นิวตัน/มม.² → เลือกลูกกลิ้งตามประเภทเชือกและเส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้ได้
• ช่วงน้ำหนักลูกกลิ้ง: 24.8–310 กก. → มีประโยชน์สำหรับการวางแผนการจัดการ การบรรจุ การประเมินการขนส่ง และการเตรียมการติดตั้ง
• ตัวเลือกวัสดุ: เหล็กเหนียว เหล็ก C-Mn สแตนเลส เหล็กหล่อ หรือเหล็กหล่อกลม → ควรยืนยันเกรดสุดท้ายและแบบฟอร์มการผลิตก่อนเสนอราคา
• การรักษาพื้นผิว: การพ่น Sa 2.5 + สีรองพื้นอีพ็อกซี่ชั้นเดียว ชุบสังกะสี ขัดเงา หรือปรับแต่งตามความต้องการ → ระบบสุดท้ายควรเป็นไปตามข้อกำหนดการเคลือบภาชนะ
• ขอบเขตการจัดหา: ลูกกลิ้งมาตรฐานหรือการจัดวางแบบกำหนดเอง → เพลา ขาตั้ง แท่น รายละเอียดตลับลูกปืน / บุชชิ่ง และส่วนต่อประสานการติดตั้งควรได้รับการยืนยันด้วยการวาดเมื่อจำเป็น

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและสอบถามข้อมูล

ขั้นตอนที่ 1: ยืนยันมาตรฐานและประเภทผลิตภัณฑ์ที่ต้องการ: NS 2585 ลูกกลิ้งนำทางจอดเรือเดี่ยวชนิดเปิด

ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางลูกกลิ้ง D จาก 150 ถึง 450 มม. ตามรูปวาดของภาชนะ ประเภทของเชือก และเส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้ได้

ขั้นตอนที่ 3: ยืนยันข้อมูลเชือก: เชือกใยสังเคราะห์ เชือกมาลีน่า หรือเชือกลวดเหล็ก สำหรับลวดสลิงเหล็ก ให้ยืนยันการก่อสร้าง เช่น 6×24 หรือ 6×37 และเกรดความแข็งแรง หากระบุ

ขั้นตอนที่ 4: ยืนยันขอบเขตการจ่าย: เฉพาะลูกกลิ้ง ลูกกลิ้งพร้อมเพลา ลูกกลิ้งพร้อมขาตั้ง / ฐาน หรือชุดประกอบแฟร์ลีดครบชุด หากจำเป็น

ขั้นตอนที่ 5: ยืนยันวัสดุ การรักษาพื้นผิว ขอบเขตใบรับรอง ข้อกำหนดการตรวจสอบ และขนาดที่กำหนดเองหรือไม่

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทของภาชนะที่ใช้งาน ตำแหน่งการติดตั้ง รูปวาดหรือภาพถ่ายอ้างอิง ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ

โครงสร้าง

หล่อ/ตัวลูกกลิ้งเหล็ก | การจัดเรียงลูกกลิ้งเดี่ยวแบบเปิด | พื้นผิวสัมผัสเชือกเรียบ | อินเตอร์เฟซรูกลาง / เพลา | อินเทอร์เฟซการสนับสนุน Fairlead จะได้รับการยืนยัน | เลือกซื้อสีรองพื้น ชุบสังกะสี ขัดเงา หรือเตรียมพื้นผิวที่กำหนด

พื้นผิวลูกกลิ้ง การเลือก และข้อดีทางวิศวกรรม

• การจัดเรียงลูกกลิ้งเดี่ยวเหมาะสำหรับที่เชือกผูกเรือต้องมีจุดเปลี่ยนที่กำหนดไว้หรือการเปลี่ยนทิศทางของเชือกในการจัดเรียงแฟร์ลีด
• พื้นผิวสัมผัสเชือกเรียบช่วยลดการเสียดสีบริเวณที่คมเมื่อเปรียบเทียบกับขอบเหล็กคงที่ โดยเฉพาะอย่างยิ่งเมื่อมุมนำเชือกเปลี่ยนแปลงระหว่างการจอดเรือ
• ช่วงเส้นผ่านศูนย์กลางลูกกลิ้ง 150–450 มม. ช่วยให้สามารถเลือกตามประเภทเชือกและเส้นผ่านศูนย์กลางของเชือก แทนที่จะใช้ลูกกลิ้งขนาดใหญ่เพียงอันเดียวสำหรับทุกสภาพของเชือก
• โต๊ะแยกสำหรับเชือกใยสังเคราะห์ เชือกมาลีน่า และเชือกลวดเหล็ก ช่วยหลีกเลี่ยงการเลือกเส้นผ่านศูนย์กลางของเชือกผสมกับพิกัดการรับน้ำหนักของผลิตภัณฑ์
• ตัวเลือกวัสดุที่ให้มาช่วยให้ลูกกลิ้งสามารถจับคู่กับการกัดกร่อน การสึกหรอ และข้อกำหนดการตรวจสอบระดับของโครงการได้ ควรยืนยันเกรดวัสดุขั้นสุดท้ายก่อนการผลิต
• สามารถเลือกการรักษาพื้นผิวได้สำหรับการปฏิบัติงานในอู่ต่อเรือ รวมถึงการรองพื้นสำหรับการเคลือบในภายหลัง การเคลือบผิวด้วยสังกะสี พื้นผิวสแตนเลสขัดเงา หรือระบบการเคลือบเฉพาะโครงการ
• สำหรับโครงการทดแทน ควรตรวจสอบเส้นผ่านศูนย์กลางลูกกลิ้งที่มีอยู่ ขนาดรู/เพลา การจัดเตรียมอุปกรณ์รองรับ และพื้นที่ติดตั้งที่มีอยู่ก่อนเสนอราคา

คุณสมบัติที่กำหนดเอง

• มาตรฐาน: NS 2585 → ใช้เมื่ออู่ต่อเรือ เจ้าของ หรือแบบวาดเรือระบุขนาดลูกกลิ้งแฟร์ลีด/วาร์ป NS 2585
• ประเภท: ลูกกลิ้งเดี่ยวแบบเปิด → เหมาะสำหรับการจัดเรียงแฟร์ลีดที่ควบคุมทิศทางของเชือกโดยลูกกลิ้งเปลือยตัวเดียว
• เส้นผ่านศูนย์กลางลูกกลิ้ง: 150 / 200 / 250 / 300 / 350 / 400 / 450 มม. → เลือกตามเส้นผ่านศูนย์กลางเชือก เค้าโครงภาชนะ และแบบร่างของโครงการ
• เชือกที่ใช้บังคับ: เส้นใยสังเคราะห์ มาลีน่า และเชือกลวดเหล็กกล้า → เส้นผ่านศูนย์กลางเชือกสูงสุดขึ้นอยู่กับประเภทของเชือกและโครงสร้างของเชือกลวดเหล็ก
• วัสดุ: เหล็กเหนียว เหล็ก C-Mn สแตนเลส เหล็กหล่อ หรือเหล็กหล่อกลม → เกรดวัสดุขั้นสุดท้าย ข้อกำหนดในการหล่อ หรือวิธีการผลิตที่ต้องได้รับการยืนยัน
• การรักษาพื้นผิว: การพ่น Sa 2.5 + ไพรเมอร์อีพ็อกซี่หนึ่งชั้น ชุบสังกะสี ขัดเงา หรือปรับแต่งเอง → เสร็จสิ้นขั้นสุดท้ายตามข้อกำหนดการทาสีภาชนะและการป้องกันการกัดกร่อน
• ขอบเขตการจัดหา: เฉพาะลูกกลิ้ง / ลูกกลิ้งพร้อมเพลา / ลูกกลิ้งพร้อมขาตั้ง / ชุดประกอบแฟร์ลีดครบชุด → ได้รับการยืนยันก่อนเสนอราคา
• ข้อกำหนดใบรับรอง: มีให้ตามความต้องการของโครงการ → การตรวจสอบชั้นเรียน การตรวจสอบย้อนกลับของวัสดุ และขอบเขตใบรับรองของผู้ผลิตควรได้รับการยืนยันก่อนสั่งซื้อ

มันทำงานอย่างไร

เชือกผูกเรือเข้าใกล้จุดนำทาง → เชือกสัมผัสกับลูกกลิ้งที่กำลังหมุนอย่างราบรื่น → ลูกกลิ้งเปลี่ยนทิศทางของเชือกและลดการเสียดสีจากการเลื่อน → แรงเฉพาะที่จะถูกส่งผ่านเพลา / การจัดเรียงตัวรองรับไปยังฐานรากของแฟร์ลีด → การเลือกขั้นสุดท้ายจะถูกตรวจสอบด้วยประเภทเชือก มุมของตัวนำ และรูปแบบการจอดเรือของเรือ

การใช้งาน

สถานีจอดเรือ | ชุดประกอบ Fairlead | ตำแหน่งลูกกลิ้งวาร์ป | การจัดเตรียมไกด์เชือกดาดฟ้า | การเตรียมเชือกกั้นป้อมปราการ | เรือบรรทุกสินค้า | เรือลากจูง | เรือทำงาน | โครงการสร้างใหม่และทดแทน

การรับรองและข้อดี

สามารถจัดเตรียมใบรับรองได้ตามความต้องการของโครงการ ขอบเขตการตรวจสอบ การตรวจสอบย้อนกลับของวัสดุ และขั้นตอนการอนุมัติในชั้นเรียน

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาดภาพและภาพถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ควรเลือกเส้นผ่านศูนย์กลางลูกกลิ้ง NS 2585 ที่ถูกต้องอย่างไร

A1: เลือกเส้นผ่านศูนย์กลางลูกกลิ้งตามแบบร่างของภาชนะ ประเภทของเชือก เส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้ได้ ทิศทางของเชือก และการจัดรองรับแฟร์ลีดที่มีอยู่ โต๊ะขนาด 150–450 มม. ให้ข้อมูลอ้างอิงการเลือกหลักสำหรับใบเสนอราคาและการวาดหน้าเว็บ

คำถามที่ 2: เส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้งานได้สามารถใช้เป็นผลิตภัณฑ์ SWL หรือ MBL ได้หรือไม่

A2: ไม่ ตารางที่ให้มาจะระบุเส้นผ่านศูนย์กลางเชือกสูงสุดที่ใช้ได้สำหรับเชือกประเภทต่างๆ ไม่ควรแปลงเป็นผลิตภัณฑ์ SWL, MBL, โหลดทำลาย, โหลดอ้างอิง หรือโหลดทดสอบโดยตรง โดยไม่มีพื้นฐานการออกแบบโครงการและการอนุมัติคลาส

Q3: ข้อมูลอะไรที่จำเป็นก่อนเสนอราคา?

A3: ยืนยัน NS 2585, เส้นผ่านศูนย์กลางลูกกลิ้ง, ประเภทเชือกและเส้นผ่านศูนย์กลาง, เกรดวัสดุ, การรักษาพื้นผิว, ขอบเขตการจัดหา, ข้อกำหนดใบรับรอง, ปริมาณ, ภาพวาดการติดตั้งหรือภาพถ่ายอ้างอิง, ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
