ภาพรวมสินค้า

วงล้อม้วนโซ่แอนเกอร์ CB/T 290 เป็นเครื่องนําโซ่ชั้นเรือที่ใช้ในการควบคุมทิศทางการเดินของโซ่แอนเกอร์ในระบบการจัดการแอนเกอร์มันเป็นส่วนใหญ่ใช้สําหรับการนําทางโซ่ซ้าย-ขวาและการเคลื่อนไหวโซ่เรียบ, แทนที่จะถือโซ่หรือล็อคมันถูกติดตั้งพร้อมกับปั๊มโซ่ guillotine เหล็กเหล็กและวางระหว่างปั๊มโซ่และลมลานแอนเกอร์ตามการวาดของเรือ.

วงล้อม้วนถูกผลิตให้กับโซ่แอนเกอร์จาก 12.5 มม ถึง 68 มม ความกว้างนามinale และสามารถนํามาพร้อมกับการติดตั้งเพลิง welded หรือการติดตั้ง bolted ตามความต้องการการติดตั้งล้อเหล็กเหล็กเหล็กหมุนรอบแกนที่กลีบดี, ช่วยให้โซ่ผ่านได้เรียบร้อยขึ้นในขณะที่ลดการลากท้องถิ่นระหว่างโซ่และอุปกรณ์ชั้นและขอบเขตการรับรองควรได้รับการยืนยันตามการออกแบบโครงการ.

รายละเอียดเร็ว

• ฟังก์ชั่นของสินค้า: การนําลวดโซ่แอนเกอร์ → นําทิศทางโซ่แอนเกอร์และช่วยให้โซ่เคลื่อนไหวได้เรียบร้อย; มันไม่ใช่การปิดโซ่
• มาตรฐาน: CB/T 290-1995 → อ้างอิงสําหรับการเลือกรุ่น, ขนาดหลัก, และน้ําหนักสําหรับล้อม้วนโซ่แอนเกอร์เรือ
• การติดตั้งแบบทั่วไป: ระหว่างปุ่มโซ่ guillotine เหล็กเหล็กเหล็กและลวดลมแอนเกอร์ → ใช้เป็นแนวนําโซ่ในการจัดวางแอนเกอร์บนหลังคา
• ระยะความกว้างของโซ่: 12.5 mm ถึง 68 mm → ครอบคลุมขนาดโซ่แอนเกอร์เรือขนาดเล็กและขนาดกลางในตารางที่นํามา
• ระยะน้ําหนัก: 12.7 กิโลกรัม ถึง 832.3 กิโลกรัม → ใช้ได้สําหรับการจัดการ, การบรรจุ, การประเมินสินค้า, และการวางแผนการติดตั้งชั้น.
• วัสดุหลัก: ZG230-450 เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• การหล่อลื่นแกน: การจัดวางแกนที่มีน้ํามันดี → สนับสนุนการหมุนม้วนแบบยืดหยุ่นและการบํารุงรักษาง่ายขึ้น
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + หนึ่งชั้น epoxy shop primer เป็นส่วนอ้างอิง → สวย, ผสมเหล็กกระดาษ, หรือการเสร็จสิ้นตามความต้องการของโครงการสามารถหารือได้

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยัน CB/T 290-1995 วงล้อม้วนโซ่แอนเกอร์และเลือกประเภท 14 ถึงประเภท 68 ตามกว้างหมายเลขโซ่แอนเกอร์

ขั้นตอนที่ 2: ยืนยันการจัดวางคาน โดยเฉพาะสายโซ่ระหว่างปุ่มโซ่ guillotine เหล็กเหล็กเหล็กและลวดลมแอนเกอร์

ขั้นตอนที่ 3: ยืนยันว่าวงล้อม้วนจะเชื่อมต่อบน deck หรือเชื่อมต่อกับพื้นฐานการติดตั้ง; การเสริมทอ deck และรายละเอียดของ bolt / weld ควรปฏิบัติตามภาพวาดของภาชนะ

ขั้นตอนที่ 4: ยืนยันทิศทางการนําโซ่, ประเภทของปุ่มโซ่, สถานที่ของลมลัด, และว่าโรลล์ต้องการสําหรับการสร้างใหม่, การเปลี่ยน, หรือการซ่อมแซม.

ขั้นตอนที่ 5: ยืนยันความต้องการของวัสดุ การจัดทําการหล่อลื่นแกน การรักษาพื้นผิว และความต้องการของเหล็กไร้ขัดหรือเหล็กกระดาษก่อนการนําเสนอราคา

ขั้นตอนที่ 6: ยืนยันขอบเขตการรับรองก่อนสั่งซื้อ: ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, ใบรับรองประเภท, การตรวจสอบพยาน, หรือความต้องการของโครงการอื่น ๆ

ขั้นตอนที่ 7: ให้บริการปริมาณ, จุดหมายการจัดส่ง, เวลาในการจัดส่งที่ต้องการ, ภาพวาด GA, ภาพวาดการติดตั้ง, และรูปภาพอ้างอิงถ้ามี

โครงสร้าง

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

ข้อดีของการนําโซ่และวิศวกรรม

• ผลิตภัณฑ์นี้ถูกออกแบบให้เป็นคู่นําโซ่แอนเกอร์สําหรับการควบคุมทิศทาง การจับโซ่, การล็อค, และการติดตั้งภาระ ควรถูกจัดการโดยตัวปิดโซ่แอนเกอร์ที่ตรงกัน
• ล้อม้วนช่วยนําโซ่แอนเกอร์ไปทางซ้ายหรือขวาในการจัดวางพานนํา, ลดการลากโซ่โดยตรงบนโครงสร้างพานคง.
• หมุนที่อ่อนไขมันดีทําให้ล้อหมุนได้ยืดหยุ่นมากขึ้นระหว่างการเคลื่อนไหวของโซ่ ซึ่งสําคัญสําหรับการผ่านโซ่แอนเกอร์และการเข้าถึงการบํารุงรักษาที่เรียบร้อย
• ผลิตภัณฑ์สามารถจัดวางด้วยปุ่มโซ่ guillotine เหล็กเหล็กและลวดลมแอนเกอร์ แต่ตําแหน่งจริงควรปฏิบัติตามการออกแบบ GA ของเรือและการจัดวางอุปกรณ์บนชั้นเรือ
• ระยะขนาดที่นํามาจากชนิด 14 ถึงชนิด 68 ทําให้สามารถเลือกตามกว้างโซ่แทนการใช้คู่นําขนาดใหญ่โดยไม่ต้องตรวจสอบเส้นทางนําโซ่
• การติดตั้งแบบปั่นหรือปั่นสามารถหารือกันได้ตามโครงสร้างของเรือ; การเสริมเหล็กของชั้นเรือ, พัดติดตั้ง, เกรดปั่น, และรายละเอียดของปั่นควรถูกยืนยันโดยโรงเรือหรือสํานักงานออกแบบ
• การเตรียมพื้นผิว เช่น Sa 2.5 การระเบิดและ epoxy shop primer ช่วยเตรียมผลิตภัณฑ์สําหรับระบบเคลือบเรือ ขณะที่เคลือบสุดท้ายควรปฏิบัติตามรายละเอียดการเคลือบภาชนะ

คุณสมบัติตามสั่ง

• มาตรฐาน: CB/T 290-1995 → ใช้เป็นแนวทางหลักสําหรับรุ่นล้อม้วนโซ่แอนเกอร์, ขนาดและน้ําหนัก
• ประเภทสินค้า: วงล้อม้วนโซ่แอนเกอร์ → คู่มือทิศทางโซ่สําหรับการจัดวางโซ่แอนเกอร์บนชั้น, ไม่ใช่ปุ่มโซ่
• กว้างของโซ่: 12.5?? 68 มม → เลือกชนิดล้อม้วนตามขนาดย่อยของโซ่แอนเกอร์ในภาพวาดของภาชนะ
• ตําแหน่งการติดตั้ง: ระหว่างปุ่มโซ่และลานลานแอนเกอร์ → การจัดวางแบบปกติเมื่อใช้กับปุ่มโซ่ guillotine เหล็กเหล็กเหล็ก; ตําแหน่งสุดท้ายควรยืนยันด้วยการวาด GA
• รูปแบบการติดตั้ง: ผสมผสานบน deck หรือ bolted การติดตั้ง → ยืนยันวิธีการติดตั้ง, มูลฐาน, และการเสริมก่อนการผลิต
• วัสดุของล้อ: ZG230-450 เหล็กเหล็กตามรายละเอียดที่จัดส่ง → การติดตามวัสดุสุดท้ายและขอบเขตการรับรองควรได้รับการยืนยันก่อนการสั่งซื้อ
• ผนังด้านข้าง / วัสดุการสนับสนุน: เหล็กอ่อนหรือเหล็ก C-Mn ตามรายละเอียดที่จัดส่ง → เกรดเหล็กจริงควรปฏิบัติตามความต้องการของโครงการ
• การหล่อลื่นแกน: แกนที่มีน้ํามันดี → สนับสนุนการหมุนม้วนที่ยืดหยุ่นและช่วยลดความยากลําบากในการบํารุงรักษา
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer, สะบัด, ผสม galvanized, หรือการเสร็จสิ้นตามความต้องการ → ระบบเคลือบสุดท้ายควรได้รับการยืนยันโดยรายละเอียดโครงการ
• ความต้องการใบรับรอง: มีให้ตามความต้องการของโครงการ → การอนุมัติชั้นเรียนหรือการตรวจสอบพยานควรได้รับการยืนยันก่อนการเสนอราคา

วิธี การ

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

การใช้งาน

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

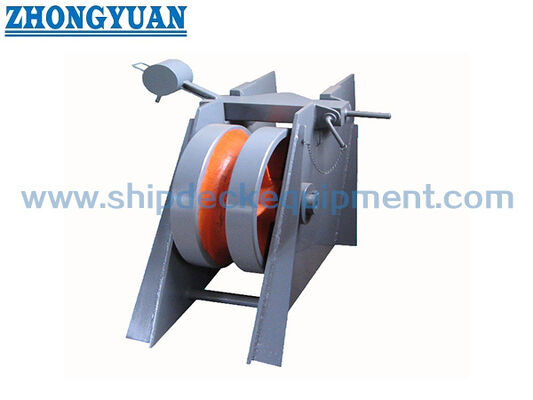

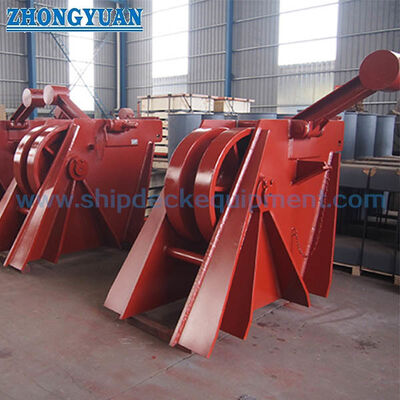

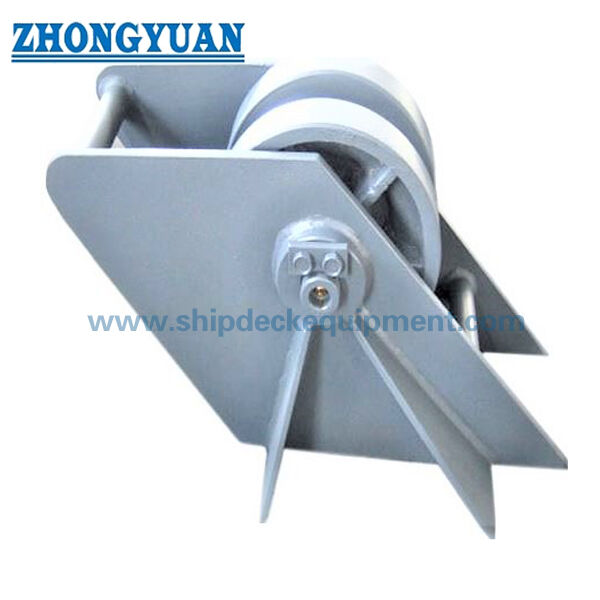

การวาด & ภาพถ่าย

FAQ

Q1: ล้อม้วนโซ่แอนเกอร์ CB / T 290 เป็นปุ่มโซ่?

A1: ไม่. ผลิตภัณฑ์นี้ใช้เพื่อนําทิศทางของโซ่แอนเกอร์และสนับสนุนการเคลื่อนไหวโซ่ที่เรียบง่ายกว่า. มันไม่ควรถูกอธิบายว่าเป็นปุ่มโซ่.การยึดโซ่หรือล็อคควรได้รับการจัดทําโดยปุ่มโซ่แอนเกอร์ที่ตรงกันตามการจัดวางของภาชนะ.

Q2: วิธีการเลือกชนิดล้อม้วนที่ถูกต้อง

A2: เลือกชนิดตามกว้างแอนเกอร์โซ่ชื่อเสียง, ทิศทางของโซ่นํา, การจัดวาง deck, ตําแหน่งของโซ่ stopper, ตําแหน่งของลมลม, และพื้นที่การติดตั้งที่ว่างตารางที่นําเสนอแสดงขนาดและน้ําหนักหลักสําหรับการเลือกและการนําเสนอราคาครั้งแรก.
