ตัวคลายสายเคเบิลโซ่สมอ DIN 81860 | ปลายยึดแบบกันน้ำ / ไม่กันน้ำ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ดินแดง 81860-1999; มาตรฐานเยอรมัน | เส้นผ่านศูนย์กลางที่กำหนดของโซ่: | 36 มม. ถึง 152 มม |
|---|---|---|---|
| วัสดุ: | ซี-เอ็มเอ็น สตีล, สแตนเลส | การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ฯลฯ | ||
| เน้น: | ตัวยึดสาย DIN 81860,ตัวยึดสายเหล็ก DIN 81860,DIN 81860-1999 Anchor Releaser |
||
รายละเอียดสินค้า
ตัวคลายสายเคเบิลโซ่สมอ DIN 81860 | ปลายยึดแบบกันน้ำ / ไม่กันน้ำ
ภาพรวมผลิตภัณฑ์
ตัวคลายสายโซ่สมอ DIN 81860 เป็นอุปกรณ์ยึดปลายสำหรับสายโซ่สมอบนเรือ โดยปกติจะจัดเรียงไว้ที่ปลายด้านในของโซ่สมอในระบบล็อกเกอร์โซ่ โดยที่ปลายโซ่จะต้องยึดไว้ในระหว่างการให้บริการตามปกติ และปล่อยเมื่อเรือจำเป็นต้องปลดโซ่สมอฉุกเฉิน
หน้านี้ครอบคลุมถึงตัวเลือกการจัดหาแบบกันน้ำและไม่กันน้ำ เลือกเวอร์ชันกันน้ำเมื่อต้องการประสิทธิภาพการซีลรอบๆ ล็อกเกอร์โซ่หรือขอบเขตกันน้ำที่เกี่ยวข้อง ในขณะที่ใช้เวอร์ชันไม่กันน้ำในกรณีที่ภาพวาดการติดตั้งไม่จำเป็นต้องใช้ฟังก์ชันการซีล รุ่นมาตรฐานขั้นสุดท้าย เกรดโซ่ เกรดวัสดุ ส่วนต่อประสานการติดตั้ง การจัดการปล่อย และข้อกำหนดการทดสอบการกันน้ำควรได้รับการยืนยันก่อนการผลิต
ข้อมูลจำเพาะด่วน
- ประเภทผลิตภัณฑ์: ตัวหนีบสายโซ่สมอ / ตัวปลดโซ่สมอ / การยึดปลาย → ยึดปลายโซ่ด้านในและปล่อยฉุกเฉินตามการจัดวางภาชนะ
- การอ้างอิงมาตรฐาน: DIN 81860-1999 ตามที่จัดทำโดยโครงการ → สามารถตรวจสอบรุ่น DIN 81860-1 / DIN 81860-2 ในปัจจุบันได้หากอู่ต่อเรือต้องการมาตรฐานล่าสุด
- เส้นผ่านศูนย์กลางที่กำหนดของโซ่: 36 มม. ถึง 152 มม. ในตารางที่ให้มา → เหมาะสำหรับโซ่สมอเรือหลายขนาด
- เกรดโซ่สมอ: ใช้ได้กับโซ่สมอเกรด 2 และเกรด 3 → เกรดโซ่สุดท้ายและขอบเขตการอนุมัติคลาสควรได้รับการยืนยันตามข้อกำหนดของโครงการ
- ตัวเลือกกันน้ำ: เวอร์ชันกันน้ำหรือไม่กันน้ำ → การทดสอบฟังก์ชั่นกันน้ำ แรงดัน ระยะเวลา และข้อกำหนดของพยานต้องได้รับการยืนยันก่อนสั่งซื้อ
- ตัวเลือกวัสดุ: เหล็กกล้า C-Mn เหล็กหล่อ หรือเหล็กกล้าไร้สนิม → เกรดวัสดุที่แน่นอน การอบชุบ และการตรวจสอบย้อนกลับควรเป็นไปตามข้อกำหนดของโครงการ
- การรักษาพื้นผิว: การพ่น Sa 2.5 + ไพรเมอร์อีพ็อกซี่หนึ่งชั้น ชุบสังกะสี สแตนเลสขัดเงา หรือการเคลือบแบบกำหนดเอง → การตกแต่งขั้นสุดท้ายควรสอดคล้องกับแผนการเคลือบภาชนะ
- ขอบเขตใบรับรอง: ใบรับรองผู้ผลิต ใบรับรองวัสดุ การตรวจสอบชั้นเรียน และบันทึกการทดสอบกันน้ำตามความต้องการในการสั่งซื้อ
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางของโซ่ | Фd1 X s1 | Ф d2 | l1 | ยู1 | เวอร์ชัน 1 | เวอร์ชัน 2 | ก1 | ก2 |
| 36 38 40 42 44 46 | 273 x 12.5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323.9 X 14.2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406.4 x 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 x 17.5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 x 22,2 | 958 | พ.ศ. 2333 | |||||
| 142 147 152 | 914 x 25 | 1,060 | 1970 | 190 | 22 | 200 | 14 | 10 |
คู่มือการเลือกและสอบถามข้อมูล
- ขั้นตอนที่ 1: ยืนยันรุ่นมาตรฐาน DIN 81860 ชื่อผลิตภัณฑ์ และว่าโครงการต้องการการก่อสร้างแบบกันน้ำหรือไม่กันน้ำ
- ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางที่กำหนดของโซ่ เกรดของโซ่ การจัดเรียงส่วนต่อท้าย และผลิตภัณฑ์นั้นมีไว้สำหรับการสร้างใหม่ การซ่อมแซม หรือการเปลี่ยนทดแทน
- ขั้นตอนที่ 3: ยืนยันตำแหน่งการติดตั้ง ล็อคเกอร์โซ่ / ส่วนต่อประสานกั้น พื้นที่ปฏิบัติการที่มีอยู่ ทิศทางการปล่อย และการเสริมแรงโดยรอบด้วยการวาด
- ขั้นตอนที่ 4: ยืนยันความต้องการวัสดุ: เหล็กกล้า C-Mn เหล็กหล่อ สแตนเลส หรือวัสดุโครงการพิเศษพร้อมการตรวจสอบย้อนกลับของใบรับรอง
- ขั้นตอนที่ 5: ยืนยันขอบเขตการรักษาพื้นผิวและการตรวจสอบ: สีรองพื้น, ผิวเคลือบสังกะสี, การขัดสแตนเลส, การตรวจสอบชั้นเรียน และการทดสอบฟังก์ชันกันน้ำ หากจำเป็น
- ขั้นตอนที่ 6: ระบุปริมาณ ปลายทางในการจัดส่ง เวลาจัดส่งที่ต้องการ ประเภทของเรือ ข้อกำหนดของสมาคมการจำแนกประเภท ภาพวาด GA และรูปถ่ายอ้างอิง หากมี
โครงสร้าง
ตัวรัดสาย | ส่วนต่อประสานปลายโซ่ | การจัดเรียงการปล่อย / สลิป | ปฏิบัติการหรือปล่อยการเข้าถึง | ตัวเลือกการปิดผนึกกันน้ำ | ตัวเลือกที่ไม่กันน้ำ | อินเตอร์เฟซการติดตั้งล็อกเกอร์โซ่ / ผนังกั้น | การป้องกันพื้นผิว
ข้อดีด้านความปลอดภัยและวิศวกรรมของ Chain Locker
- ช่วงขนาด DIN 81860 ช่วยจับคู่อุปกรณ์ยึดปลายกับเส้นผ่านศูนย์กลางโซ่พุกที่ระบุ ช่วยลดความกำกวมระหว่างการเปลี่ยนหรือเสนอราคา
- รุ่นกันน้ำและไม่กันน้ำสามารถแยกออกจากกันในขั้นตอนการสอบถาม ซึ่งหลีกเลี่ยงการใช้ผลิตภัณฑ์ที่ไม่ปิดผนึกซึ่งการจัดเรียงถังต้องมีความสมบูรณ์กันน้ำได้
- อุปกรณ์รองรับลอจิกการปลดโซ่ฉุกเฉิน: โดยปกติแล้วปลายโซ่สมอจะยึดไว้แน่น และสามารถปลดการเชื่อมต่อปลายได้เมื่อการจัดเรียงเรือต้องเสียสละสมอภายใต้สภาวะที่เป็นอันตราย
- สำหรับโครงการที่กันน้ำ ควรยืนยันโครงสร้างการซีล ปะเก็นหรือโอริง แรงดันทดสอบ ระยะเวลาการทดสอบ และขอบเขตพยานในชั้นเรียน แทนที่จะใช้เงื่อนไขการทดสอบสากลเงื่อนไขเดียว
- การเลือกวัสดุสามารถปรับได้สำหรับโครงการเหล็กกล้า C-Mn เหล็กหล่อ หรือเหล็กกล้าไร้สนิม แต่ควรกำหนดเกรดที่แน่นอน กระบวนการเชื่อม / การหล่อ และการตรวจสอบย้อนกลับของใบรับรองก่อนการผลิต
- การเตรียมพื้นผิว เช่น การพ่น Sa 2.5 และสีรองพื้นอีพ็อกซี่ช่วยให้มีสภาพพื้นฐานที่ควบคุมได้สำหรับการเคลือบภาชนะขั้นสุดท้าย ในขณะที่สามารถพูดคุยถึงการตกแต่งผิวเคลือบด้วยสังกะสีหรือสแตนเลสได้เมื่อมีการระบุ
- สำหรับโครงการทดแทน ควรตรวจสอบอินเทอร์เฟซล็อกเกอร์โซ่ ตำแหน่งรู การเชื่อมต่อส่วนปลาย และระยะห่างในการทำงานที่มีอยู่ก่อนยืนยันความสามารถในการสับเปลี่ยนกันได้
คุณสมบัติที่กำหนดเอง
- มาตรฐาน: DIN 81860-1999 → ใช้เมื่อข้อกำหนดเฉพาะของอู่ต่อเรือหรือเจ้าของกำหนดให้ใช้การยึดปลายโซ่สมอมาตรฐานเยอรมัน
- การตรวจสอบมาตรฐานปัจจุบัน: DIN 81860-1 / DIN 81860-2:2022 → ยืนยันว่าโครงการยังต้องใช้ฉบับปี 1999 หรือฉบับ DIN ล่าสุด
- เวอร์ชัน: กันน้ำ / ไม่กันน้ำ → เลือกตามขอบเขตของล็อกเกอร์โซ่ ข้อกำหนดการปิดผนึก และแบบการติดตั้ง
- เส้นผ่านศูนย์กลางที่กำหนดของโซ่: 36–152 มม. → เลือกอย่างเคร่งครัดตามขนาดพุกและการจัดเรียงส่วนต่อท้าย
- เกรด Anchor Chain: เกรด 2 / เกรด 3 ตามที่ให้มา → เกรดสุดท้าย กฎเกณฑ์ของชั้นเรียน และข้อกำหนดการยอมรับ ควรได้รับการยืนยัน
- วัสดุ: เหล็ก C-Mn / เหล็กหล่อ / สแตนเลส → เกรดที่แน่นอนและขอบเขตใบรับรองที่จะได้รับการยืนยันก่อนสั่งซื้อ
- การทดสอบฟังก์ชันการกันน้ำ: มีให้เลือกใช้งานตามความต้องการของโครงการ → ความดัน ระยะเวลา วิธีการตรวจสอบ และข้อกำหนดของพยานที่จะได้รับการยืนยัน
- การรักษาพื้นผิว: การพ่น Sa 2.5 + ไพรเมอร์อีพ็อกซี่ / สังกะสี / ปรับแต่ง → สภาพพื้นผิวขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการเคลือบภาชนะ
- ข้อกำหนดใบรับรอง: ตามคำขอ → ใบรับรองคลาส ใบรับรองผู้ผลิต ใบรับรองวัสดุ และบันทึกการทดสอบจะจัดเรียงตามขอบเขตคำสั่งซื้อที่ยืนยันแล้ว
มันทำงานอย่างไร
ปลายโซ่สมอเชื่อมต่อกับตัวปลดคล้อง → ปลายโซ่ยังคงยึดแน่นในระหว่างการให้บริการตามปกติ → ผู้ปฏิบัติงานเปิดใช้งานการจัดการการปล่อยเมื่อจำเป็นต้องปล่อยฉุกเฉิน → ปลายโซ่ถูกปลดออกจากจุดยึด → พุกและโซ่สามารถหมดได้ตามขั้นตอนฉุกเฉินของเรือ
การใช้งาน
ล็อกเกอร์โซ่สมอ | การยึดปลายโซ่สมอ | ระบบปลดโซ่สมอฉุกเฉิน | การจัดทอดสมอเรือ | เรือพาณิชย์ | โครงการสร้างใหม่ | โครงการซ่อมแซมและเปลี่ยนทดแทน | การติดตั้งล็อกเกอร์โซ่แบบกันน้ำหรือไม่กันน้ำ
การรับรองและข้อดี
สามารถจัดเตรียมใบรับรองได้ตามความต้องการของโครงการ ขอบเขตการตรวจสอบ การตรวจสอบย้อนกลับของวัสดุ ข้อกำหนดในการทดสอบการกันน้ำ และขั้นตอนการอนุมัติของ Class Society
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

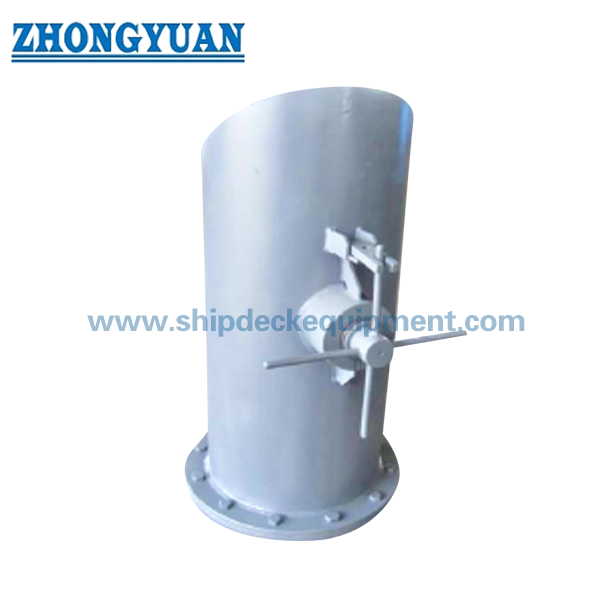

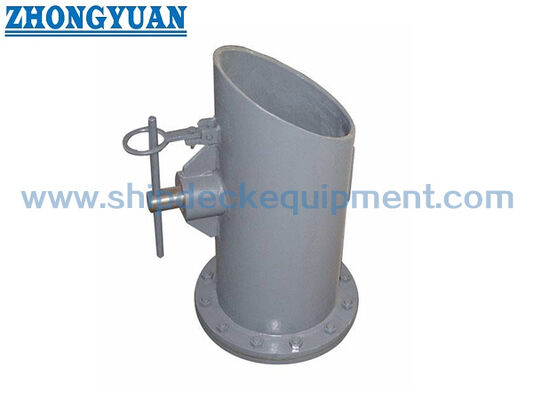

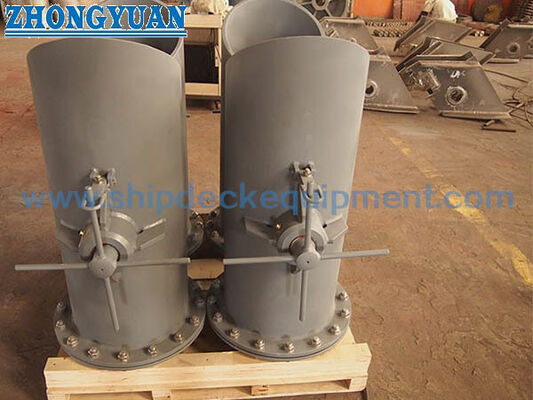

การวาดภาพและภาพถ่าย
คำถามที่พบบ่อย
Q1: รุ่นกันน้ำและไม่กันน้ำแตกต่างกันอย่างไร?
A1: เวอร์ชันกันน้ำจะใช้เมื่อการติดตั้งจำเป็นต้องปิดผนึกรอบล็อกเกอร์โซ่หรือขอบเขตกันน้ำที่เกี่ยวข้อง ใช้เวอร์ชันไม่กันน้ำในกรณีที่ไม่จำเป็นต้องใช้ฟังก์ชันการซีล แรงดันทดสอบ ระยะเวลาการทดสอบ รายละเอียดการปิดผนึก และข้อกำหนดพยานในชั้นเรียนต้องได้รับการยืนยันสำหรับโครงการที่กันน้ำได้
คำถามที่ 2: สินค้านี้เหมือนกับตัวหยุดโซ่ดาดฟ้าหรือไม่
A2: ไม่ ตัวปลดสายเคเบิลพุกโซ่ DIN 81860 เป็นอุปกรณ์ยึดปลาย / ปลดสำหรับปลายโซ่พุกด้านใน โดยปกติตัวกั้นโซ่จะถูกจัดเรียงไว้บนดาดฟ้าเพื่อยึดและนำทางโซ่ระหว่างการยึดสมอ ไม่ควรผสมผลิตภัณฑ์ทั้งสองในแบบร่างหรือใบเสนอราคา
Q3: ข้อมูลอะไรที่จำเป็นก่อนเสนอราคา?
A3: โปรดยืนยันรุ่นมาตรฐาน รุ่นกันน้ำหรือไม่กันน้ำ เส้นผ่านศูนย์กลางของโซ่ เกรดของโซ่ วัสดุ การรักษาพื้นผิว ปริมาณ ข้อกำหนดใบรับรอง ข้อกำหนดการทดสอบกันน้ำ ภาพวาดการติดตั้ง ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
