MIL-C-22521 โซ่เชื่อมโยงแบบเปิด ห่วงโซ่ทุ่นป้องกันชายฝั่ง โซ่สมอ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, L/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน:: | MIL-C-22521C | ระดับ:: | ชั้นประถมศึกษาปีที่ 1, 2, 3; |
|---|---|---|---|
| เส้นผ่าศูนย์กลางโซ่:: | 13 มม. ถึง 48 มม. | ความยาวต่อนัด:: | กำหนดเอง |
| การก่อสร้าง:: | ก้นแฟลชเชื่อม, | พิมพ์:: | เปิดลิงก์, ลิงก์แบบไม่มีแกน; |
| ทดสอบ:: | การทดสอบการรับน้ำหนัก, การทดสอบการแตกหัก, การทดสอบคุณสมบัติของวัสดุ, | การรักษาพื้นผิว:: | ชุบสังกะสีแบบจุ่มร้อน, สังกะสีด้วยไฟฟ้า, ทาสีป้องกันการกัดกร่อน; |
| ใบรับรอง:: | ABS ใบรับรองการตรวจสอบบุคคลที่สามอื่น ๆ และใบรับรองโรงสี | วัสดุเกรด:: | SUS 304, SUS 316, CM490, 20Mn2, |
| เน้น: | ss316 โซ่เชื่อมโยงแบบเปิด,โซ่เชื่อมโยงแบบเปิด 13 มม.,โซ่เดินเรือสแตนเลส 13 มม |
||
รายละเอียดสินค้า
MIL-C-22521 โซ่เชื่อมโยงแบบเปิด ห่วงโซ่ทุ่นป้องกันชายฝั่ง โซ่สมอ
คำอธิบาย
MIL-C-22521C US open link ทุ่นป้องกันชายฝั่งใช้สำหรับวางตำแหน่งทุ่นถังผลิตขึ้นตามข้อกำหนดของหน่วยยามฝั่งสหรัฐ Mil-C-22521C โซ่ทุ่นแบบเชื่อมเป็นข้อต่อแบบเปิด โซ่แบบไม่มีหมุด ผลิตขึ้นเพื่อเกรด 1.2,3ทั้งโซ่และข้อต่อท้ายผลิตจากเหล็กเส้นกลม C-Mn, AISI 1030 ต่อ Mil-S-16974 โดยมีความต้านทานแรงดึงตั้งแต่ 71,000 ถึง 92,500 pis
เราจัดหาโซ่ทุ่นทุกชนิด พวกเขาสามารถเป็นสตั๊ดลิงค์และเปิดลิงค์เป็นรอยเชื่อมแบบก้นแฟลชพื้นผิวเป็นทั้งทาสีหรือจุ่มร้อนชุบสังกะสีมีคุณสมบัติป้องกันการกัดกร่อนได้ดีและมีความแข็งแรงสูง
ข้อมูลจำเพาะทางเทคนิคหลัก
- มาตรฐาน:MIL-C-22521C
- วัสดุ: SUS 304, SUS 316, CM490, 20Mn2,
- เส้นผ่าศูนย์กลางโซ่: 13 มม. ถึง 48 มม.
- ความยาวต่อนัด: 25-27.5m, กำหนดเองได้
- การก่อสร้าง: เชื่อมชนแฟลช
- ประเภท: เปิดลิงก์, ลิงก์แบบไม่มีแกน
- เกรด: เกรด 1, 2, 3;
- การทดสอบ: การทดสอบคุณสมบัติของวัสดุ, การอบชุบด้วยความร้อน, การทดสอบแรงกดและการทดสอบแรงเบรก
- การรักษาพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน, ทาสีป้องกันการกัดกร่อน;
- ใบรับรอง: ABS และใบรับรองการตรวจสอบบุคคลที่สามอื่น ๆ และใบรับรองโรงสี
เทคนิคหลักพารามิเตอร์:
| ลิงค์ทั่วไป | จบลิงค์ | โหลด | น้ำหนักต่อ ช็อต 15 ฟาทอม (ประมาณ.) |
|||||||
| โซ่ เส้นผ่านศูนย์กลาง อา (นิ้ว) |
โซ่ เส้นผ่านศูนย์กลาง อา (มม.) |
ลิงค์ ความยาว บี |
ลิงค์ ความกว้าง ค |
ความยาว เกินหก ลิงค์ D |
โซ่ เส้นผ่านศูนย์กลาง อี |
ลิงค์ ความยาว F |
ลิงค์ ความกว้าง จี |
การพิสูจน์ โหลด |
หยุดพัก โหลด |
|
| 1/2 | 13 | 3 | 1-7 / 8 | 13 | 3/4 | 4-1/4 | 2-5/8 | 7500 | 15000 | 210 |
| 5/8 | 16 | 3-3/4 | 2-1/4 | 16-1/4 | 3/4 | 4-1 / 2 | 2-5/8 | 11500 | 23000 | 323 |
| 3/4 | 19 | 4-1 / 2 | 2-5/8 | 19-1 / 2 | 7/8 | 5-1/4 | 3-1/8 | 16000 | 32000 | 442 |
| 7/8 | 22 | 5-1/4 | 3-1/8 | 22-3/4 | 1-1/8 | 6-3/4 | 3-7 / 8 | 22000 | 40000 | 608 |
| 1 | 25 | 6 | 3-1 / 2 | 28 | 1-1/4 | 7-1 / 2 | 4-3/8 | 29000 | 58000 | 760 |
| 1-1/8 | 28 | 6-3/4 | 3-7 / 8 | 29-1/4 | 1-1/4 | 7-1 / 2 | 4-3/8 | 38500 | 77000 | 990 |
| 1-1/4 | 32 | 7-1 / 2 | 4-3/8 | 32-1 / 2 | 1-1/2 | 9 | 5-1/4 | 45500 | 91000 | 1245 |
| 1-1/2 | 38 | 9 | 5-1/4 | 39 | 1-7 / 8 | 11-1/4 | 6-1 / 2 | 65500 | 131000 | 1762 |
| 1-5/8 | 42 | 9-3/4 | 5-11/16 | 42-1/4 | 1-7 / 8 | 11-1/4 | 6-1 / 2 | 76500 | 153000 | 2040 |
| 1-3/4 | 44 | 10-1 / 2 | 6-1/16 | 45-1 / 2 | 2-1/8 | 12 | 7-3/16 | 86500 | 173000 | 2370 |
| 1-7 / 8 | 48 | 11-1/4 | 6-1 / 2 | 48-3/4 | 2-1/8 | 12 | 7-3/16 | 100000 | 20000 | 2640 |

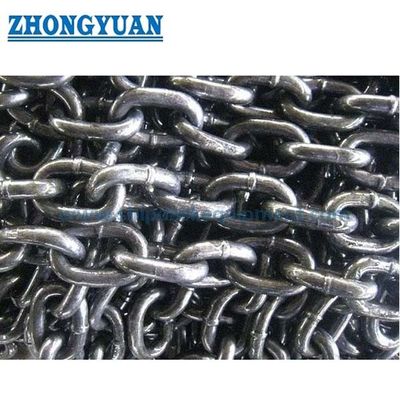

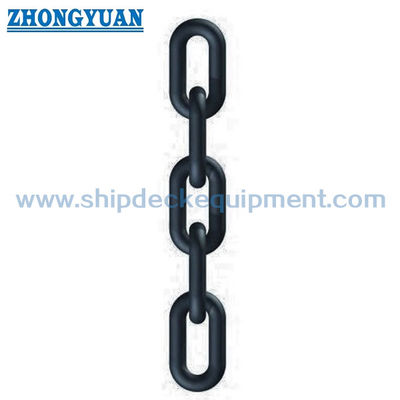

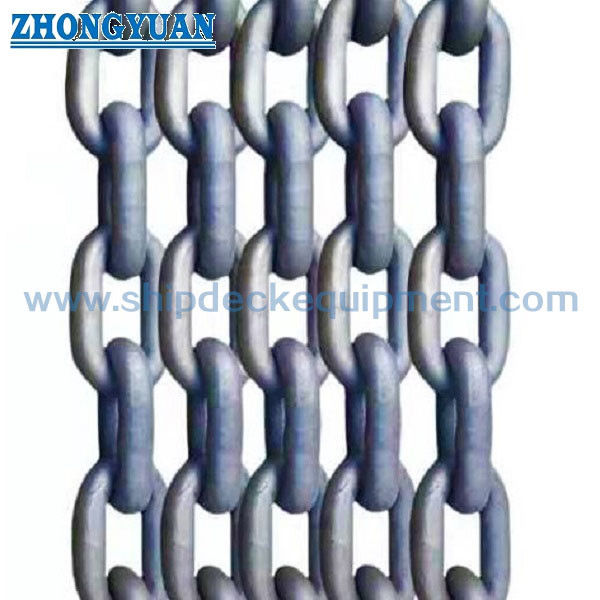

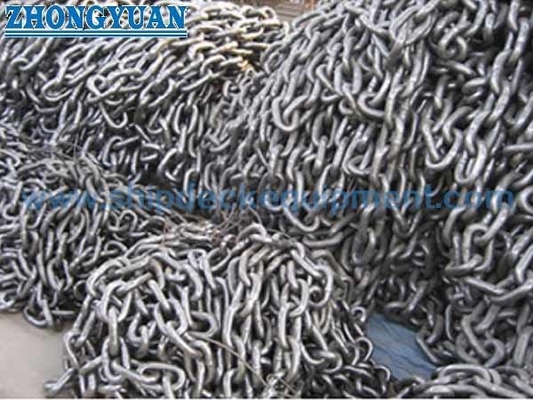

ภาพวาดของ MIL-C-22521 โซ่เชื่อมโยงแบบเปิด ทุ่นโซ่ยามชายฝั่ง ทุ่นโซ่ สมอ
