DIN 763 เชือกเหล็กกลมสายยาว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน:: | ดินแดง763; | ระดับ:: | เกรด 40, U2, U1 ฯลฯ |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของโซ่:: | 13 มม. ถึง 32 มม | ความยาวต่อช็อต:: | ปรับแต่ง |
| การก่อสร้าง:: | เชื่อมแฟลชชน | พิมพ์:: | เปิดลิงก์ ลิงก์แบบไม่มีสตั๊ด |
| ทดสอบ:: | การทดสอบแรงพิสูจน์, การทดสอบแรงแตกหัก, การทดสอบคุณสมบัติของวัสดุ, | การรักษาพื้นผิว:: | ชุบสังกะสีแบบจุ่มร้อน, สังกะสีด้วยไฟฟ้า, ทาสีป้องกันการกัดกร่อน; |
| ใบรับรองการจัดอันดับ:: | TUV, ABS, DNV, LR, RINA, BV, ใบรับรองการตรวจสอบบุคคลที่สามอื่น ๆ และใบรับรองโรงงาน | เกรดวัสดุ:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| เน้น: | din 763 ห่วงโซ่การเชื่อมโยงแบบไม่มีหมุด,ห่วงโซ่การเชื่อมโยงแบบไม่มีหมุดมาตรฐานเยอรมัน,ห่วงโซ่การจอดเรือสแตนเลสขนาด 32 มม |
||
รายละเอียดสินค้า
DIN 763 เชือกเหล็กกลมสายยาว
ภาพรวมสินค้า
DIN 763 เชือกเหล็กกลมสายยาวเป็นเชือกที่เชื่อม, ทดสอบ, ไม่ปรับขนาดสําหรับการใช้งานทางเทคนิคทั่วไปที่ช่องทางเชื่อมต่อที่ชัดเจนมากกว่าและจํานวนเชื่อมต่อต่ําต่อเมตรเป็นประโยชน์ความยาวของช่องให้ความสะอาดของสายเชื่อม และการนําทางที่ยืดหยุ่นขณะที่กณิตศาสตร์ที่ไม่ได้ปรับค่า หมายความว่ามันไม่ควรถูกเลือกสําหรับล้อกระเป๋า, เครื่องขับขี่โซ่ปรับค่า, หรือระบบยกที่ต้องการความสอดคล้องและเกรดโซ่ยกที่ได้รับการรับรอง
สําหรับสินค้าทางเรือ, เชือกสามารถพิจารณาสําหรับการรักษาความมั่นคงทั่วไป, ป้องกันความปลอดภัย, การเก็บรักษาอุปกรณ์, และหน้าที่อื่น ๆ ที่ไม่ยก, ขึ้นอยู่กับวัสดุ, การป้องกันการกัดกร่อน, ฐานการทดสอบ,และการยอมรับโครงการมันไม่ควรอธิบายว่าเป็นโซ่แอนเกอร์ที่ได้รับการอนุมัติในประเภท,โซ่การติดตั้งหลัก,โซ่การติดตั้งพาย,หรือโซ่ยก นอกจากมาตรฐานผลิตภัณฑ์ที่เกี่ยวข้อง, การออกแบบภาระ, การทดสอบและขอบเขตการอนุมัติได้รับการยืนยันแยก.
รายละเอียดเร็ว
- หลักฐานมาตรฐาน: DIN 763:1990-12 → การตั้งชื่ออย่างเป็นทางการสําหรับโซ่เหล็กกลมที่ผ่านการทดสอบ, ไม่ปรับขนาด, สายยาว
- การตั้งค่า: เปิด, studless, สะสมโซ่วงกลม-link → pitch ภายในยาวให้ความสะอาดของเชื่อมและลดจํานวนของ link ต่อเมตร
- ระยะย่อย DIN ที่ได้รับการตีพิมพ์: 4?? 16 มม ในฉบับ 1990 → ขนาดที่นําเสนอภายนอกระยะนี้ควรถูกพิจารณาเป็นรูปแบบ DIN 763 / ขนาดตามสั่ง จนกว่าการยืนยันความเป็นมา
- มิติการเลือกหลัก: กว้างนามหมาย d, ขนาดใน t, ความกว้างภายนอก b2, และมวลต่อเมตร → ตรวจสอบกับขนาดของเครื่องเชื่อม, ระยะว่าง, และความยาวของโซ่ที่ต้องการ
- วิธีการผลิต: การก่อสร้างสานเชื่อมต่อด้วยการเชื่อมต่อ Flash-butt → ความสอดคล้องของสานเชื่อมต่อ, กณิตศาสตร์สานเชื่อม และการทดสอบการทดสอบเป็นจุดสําคัญในการควบคุมคุณภาพ
- ตัวเลือกวัสดุ: เหล็กคาร์บอนแมนแกนเซสหรือเหล็กไร้ขัดลอกตามคําสั่ง → Q195, Q235, CM490, 20Mn2, SUS 304 และ SUS 316 ได้ถูกระบุในข้อมูลที่นํามาความเท่าเทียมกันของเกรดต้องยืนยัน.
- การบําบัดพื้นผิว: สีตัวเอง, การทาสี, การกระปุกไฟฟ้า, หรือกระปุกร้อน → เลือกตามการเผชิญหน้ากับการกัดสนองและความต้องการขนาด
- คําศัพท์ของภาระ:ภาระทํางาน,ภาระทดสอบ และภาระหัก เป็นค่าที่นํามาเป็นส่วนตัว → พวกเขาไม่สามารถแปลงเป็น WLL การยกหรือประเภทโซ่แอนเกอร์โดยไม่มีพื้นฐานที่อนุมัติ
ปริมาตรเทคนิคหลัก
| ขนาดโซ่ | ความยาวภายใน | ความกว้างภายนอก | หน่วยทํางาน | อัตราการทดสอบ | การทําลายภาระ | น้ําหนักต่อเมตร | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | กก | N | N | กก |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยันค่าใช้จ่ายจริงและการยอมรับของโซ่ประจํา DIN 763 บอกชัดเจนว่าโซ่สําหรับการติดตั้งเรือ, ปราง, การยึดตัว, การแขวนสติกหรือฟังก์ชันอื่นที่ไม่ยก.
ขั้นตอนที่ 2: ยืนยันเส้นกว้างชื่อ d, ช่องใน t, ความกว้างภายนอก b2, ความยาวรวมหรือความยาวต่อการยิง, การจัดวางสายปลาย, ขนาดของเครื่องเชื่อม, และความยอมรับมิติที่ต้องการ
ขั้นตอนที่ 3: ยืนยันประเภทวัสดุ, คุณสมบัติทางกลที่ต้องการ, สภาพการรักษาความร้อน, และถ้าขนาดที่สั่งซื้อแต่ละขนาดต้องสอดคล้องกับ DIN 763 หรือสามารถนําเสนอเป็นรูปแบบ DIN 763 / ขนาดตามต้องการ
ขั้นตอนที่ 4: ยืนยันสภาพผิวและการเผยแพร่: สีตัวเอง, สีป้องกันการกัดกร่อน, โลหะไฟฟ้า, โลหะร้อน, หรือสแตนเลส, รวมถึงความต้องการความหนาของเคลือบ
ขั้นตอนที่ 5: ยืนยันขอบเขตการตรวจสอบและเอกสารก่อนการนําเสนอราคา: ใบรับรองวัสดุ, ใบรับรองการทดสอบของผู้ผลิต, การทดสอบการทดสอบ, การทดสอบการพัง, พยานของบุคคลที่สามหรือการอนุมัติที่เกี่ยวข้องกับประเภท.
ขั้นตอนที่ 6: เสนอปริมาณ, รูปแบบการบรรจุ, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, ภาพวาดการสมัคร, รายละเอียดปลายโซ่, และรูปภาพอ้างอิงถ้ามี
โครงสร้าง
สายสแตนเลสกลม สายสแตนเลสภายในยาว สายสแตนเลสเปิด สายสแตนเลสไม่มีสตูด สายสอดสลัดแบบ Flash-butt โจเมตรไม่ปรับขนาด การทําปลายพื้นผิวที่กําหนด ความยาวตัดหรือความยาวการถ่ายที่กําหนดเอง
การผสมผสาน การทดสอบ และข้อดีของคุณภาพ
- กณิตศาสตร์สายยาวให้ช่องว่างที่กว้างกว่าสําหรับเชือก, hooks, connectors และ routing กว่าโซ่สายสั้นที่เทียบได้ โดยต้องตรวจสอบความเหมาะสมของ connector
- การผสมผสานแบบ Flash-butt สร้างเส้นผสมผสานต่อเนื่อง; การควบคุมการผลิตควรเน้นการผสมผสานที่ผิดปกติ, สภาพโซนที่ได้รับผลกระทบจากความร้อน, รูปแบบของเส้นผสาน, และการกําจัดขอบคมที่เป็นอันตราย
- การตรวจสอบมิติของ d, t และ b2 สนับสนุนความเหมาะสมของเครื่องเชื่อมและมวลต่อเมตรที่คงที่, ในขณะที่ยอมรับว่า DIN 763 เป็นมาตรฐานโซ่ที่ไม่ได้ปรับขนาด
- การทดสอบภาระความแข็งแรงและภาระความแข็งแรงสามารถจัดทําได้ตามแผนการทดสอบที่ตกลงกัน; ความถี่ของการทดสอบ, ฐานตัวอย่าง, หลักเกณฑ์การยอมรับ, และวงกว้างของพยานควรระบุในคําสั่งซื้อ
- การคัดเลือกวัสดุและการรักษาด้วยความร้อน ควรสอดคล้องกับคุณสมบัติทางกลที่ต้องการและสแตนเลส-สแตนเลสแวริเอ็นต์ไม่ควรแบ่งปันตารางภาระที่ไม่ผ่านการตรวจสอบ.
- การกระชับเหล็กหรือการเคลือบจะเพิ่มความทนทานต่อการกัดกร่อน แต่วิธีเคลือบและความหนาควรถูกเลือกด้วยความสะอาดขนาด สภาพผิว และสภาพแวดล้อมการใช้งาน
- การระบุชุด, ความสามารถติดตามวัสดุ, และบันทึกการทดสอบสามารถนําไปใช้ตามขอบเขตการบันทึกที่ตกลงกันแทนที่จะคาดว่าเป็นการจัดส่งแบบมาตรฐาน
คุณสมบัติตามสั่ง
- มาตรฐาน: DIN 763:1990-12 → การทดสอบ, ไม่ปรับขนาด, สายเหล็กกลมสายยาวสําหรับการใช้งานทางเทคนิคทั่วไป
- สถานะของมาตรฐาน: ฉบับปี 1990 ที่ DIN Media → DIN 763:2026-03 ระบุว่าเป็นมาตรฐานปัจจุบัน เป็นฉบับและไม่ควรอ้างอิงเป็นมาตรฐานที่ตีพิมพ์อย่างสุดท้าย
- ประเภท: เปิด, ไม่มี stud, สายโซ่สายยาว → ไม่มี stud ติดตั้งภายในสาย.
- ความกว้างชื่อ: 4?? 16 มิลลิเมตร ภายในช่วงมาตรฐานที่ตีพิมพ์ในปี 1990 → 2?? 32 มิลลิเมตร ระยะของผู้จําหน่ายต้องการการยืนยันขนาดต่อขนาด
- วัสดุ: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 ระบุในข้อมูลที่นําเสนอ → รายละเอียดที่เท่าเทียมกันอย่างแม่นยําและคุณสมบัติทางกลที่จะต้องยืนยัน
- การรักษาความร้อน: ตามคุณสมบัติของวัสดุและเป้าหมาย → วงจรการรักษาความร้อนและค่าการยอมรับต้องระบุสําหรับเกรดความแข็งแรงสูงกว่า
- การบําบัดพื้นผิว: สี / โลหะไฟฟ้า / โลหะร้อน / สแตนเลส → เลือกตามการเผยแพร่และรายละเอียดเคลือบ
- การทดสอบ: การทดสอบวัสดุ / การทดสอบความจุ / การทดสอบความจุตามขอบเขตที่ตกลง → ฐานการทดสอบและความถี่ในการเก็บตัวอย่างที่จะได้รับการยืนยัน
- การจํากัดการใช้งาน: เชือกที่ไม่ใช้สําหรับยกเครื่องใช้ทั่วไป → ไม่ควรส่งเสริมเป็นเชือกยกเครื่องใช้, เชือกแอนเกอร์ที่ได้รับการรับรอง, หรือเชือกติดเรือที่ได้รับการอนุมัติในประเภท โดยไม่มีการอนุมัติโดยแยก
วิธี การ
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
การใช้งาน
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
การรับรองและข้อดี
การตรวจสอบและเอกสารสามารถจัดทําตามความต้องการของโครงการ, ความติดตามของวัสดุ, แผนการทดสอบที่ตกลงและวิธีการอนุมัติไม่ควรยึดหลักฐานประเภทหรือหลักฐานของฝ่ายที่สามใด ๆ เว้นแต่จะรวมไว้ในข้อเสนอราคาและคําสั่งซื้อ.
ตัวเลือกการรับรอง / ตรวจสอบ โดยต้องได้รับการยืนยันล่วงหน้า: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, การตรวจสอบจากฝ่ายที่สาม และใบรับรองการทดสอบของผู้ผลิต

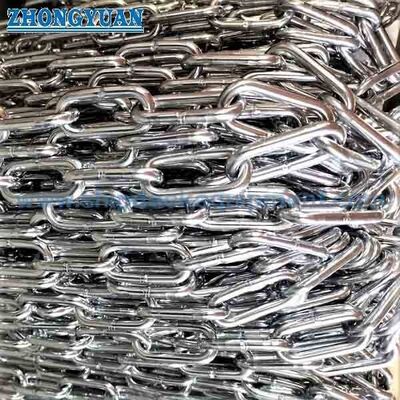

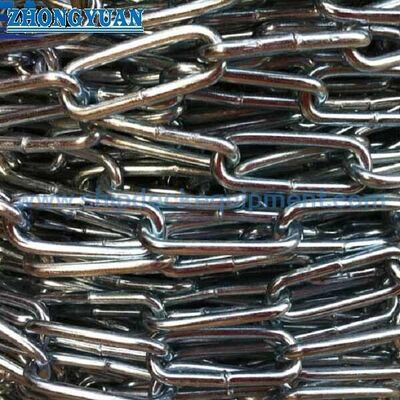

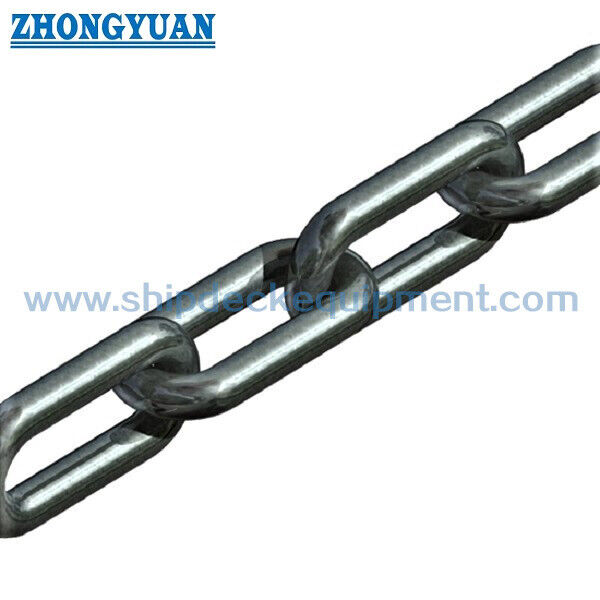

การวาด & ภาพถ่าย
FAQ
Q1: DIN 763 สายโซ่สายยาวเหมาะสําหรับการยกหรือไม่?
A1: มันไม่ควรถูกเลือกเป็นโซ่ยกบนหัว เพียงเพราะการทํางาน, การทดสอบ, และการทําลายภาระที่แสดง. การใช้ในการยกต้องการมาตรฐานโซ่ยกที่ใช้, เกรด, ปัจจัยการออกแบบ,การติดป้าย การทดสอบ และการรับรอง
Q2: ทุกขนาดจาก 2 มิลลิเมตรถึง 32 มิลลิเมตรสามารถอธิบาย DIN 763 ได้หรือไม่?
A2: วงกว้างที่ตีพิมพ์ใน DIN 763:1990-12 มักถูกระบุด้วยวงกว้างนามตั้งจาก 4 mm ถึง 16 mmขนาดที่อยู่นอกช่วงนี้ ควรอธิบายเป็นรูปแบบ DIN 763 หรือโซ่สายยาวที่กําหนดเอง จนกว่าความสอดคล้องในมิติและกลไกจะถูกยืนยันด้วยการออกแบบและเอกสารการทดสอบที่ใช้ได้.
Q3: ข้อมูลอะไรที่จําเป็นสําหรับคําอ้างอิงที่น่าเชื่อถือ?
A3: ยืนยันการใช้งาน, กว้างนาม, ขนาดของสาย, ความยาวทั้งหมดหรือความยาวของกระสุน, การจัดวางปลายสาย, วัสดุ, การรักษาความร้อน, การทําปลายพื้นผิว, ฐานการทํางาน / การทดสอบ / การหักที่จําเป็นขอบเขตการตรวจ, จํานวน, การบรรจุ, จุดหมาย, และเวลาจัดส่ง
