อุปกรณ์เสริมโซ่แอนเกอร์จากเหล็กสแตนเลสและเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | การตี การหล่อ การรีดบาร์ | เส้นผ่านศูนย์กลาง: | 12.5 มม. ถึง 162 มม |
|---|---|---|---|
| เสร็จ: | ทาสีดำหรือชุบสังกะสีแบบจุ่มร้อน | ระดับ: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| ใบรับรองการเดินเรือ: | CCS, เอบีเอส, LR, NK, อาร์เอส, DNV-GL, KR, BV, RINA | ||
| เน้น: | ทุ่นกุญแจมือ Anchor Chain อุปกรณ์เสริม,ISO9001 Anchor Chain อุปกรณ์เสริม,CCS Anchor และ Anchor Chain |
||
รายละเอียดสินค้า
อุปกรณ์โซ่สมอเหล็กหล่อและเหล็กตีขึ้นรูปสำหรับระบบสมอเรือและระบบผูกเรือนอกชายฝั่ง
ภาพรวมผลิตภัณฑ์
กลุ่มผลิตภัณฑ์นี้ครอบคลุมอุปกรณ์เสริมโซ่สมอเหล็กที่ใช้ในการเชื่อมต่อ ปลาย การหมุน การขยาย หรือการปรับชุดโซ่ในระบบสมอเรือและระบบผูกเรือนอกชายฝั่ง รายการที่มีจำหน่าย ได้แก่ สลักเกลียว Kenter, สลักเกลียวเชื่อมต่อ, สลักเกลียวปลาย, ตัวหมุน, สลักเกลียวหมุน, สลักเกลียวทุ่น, ชุดตัวหมุน, แผ่น, ข้อต่อทั่วไป, ข้อต่อขยาย, ข้อต่อปลาย และส่วนประกอบการเชื่อมต่อเฉพาะโครงการ
อุปกรณ์เสริมเหล่านี้จัดหาผ่านพันธมิตรผู้ผลิตโซ่สมอที่ผ่านการรับรอง แทนที่จะนำเสนอเป็นผลิตภัณฑ์ที่ผลิตภายในบริษัท การเลือกขึ้นอยู่กับเส้นผ่านศูนย์กลางโซ่ตามชื่อ, เกรดโซ่, รูปทรงข้อต่อที่เข้ากันได้, ข้อกำหนดการรับน้ำหนักทดสอบและน้ำหนักขาด, การจัดเรียงสลัก, เส้นทางการผลิต, การอบชุบ, ขอบเขตการตรวจสอบ และเอกสารการจำแนกประเภท ความพร้อมของสินค้าในสต็อกอาจรองรับการสอบถามการซ่อมแซมหรือเปลี่ยนเรือเร่งด่วน แต่ต้องยืนยันรายการจริง เกรด ขนาด การทำเครื่องหมาย และชุดใบรับรองก่อนการเสนอราคา
ประเภทอุปกรณ์เสริมที่มีจำหน่าย

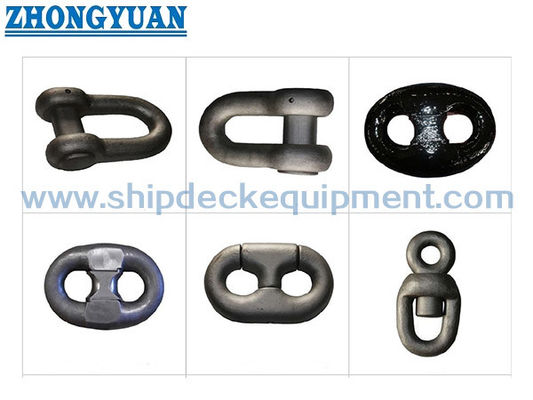

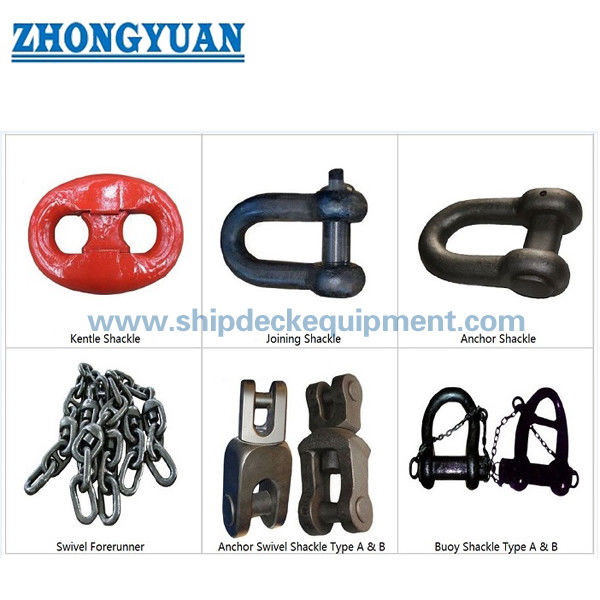

สลักเกลียว Kenter | สลักเกลียวเชื่อมต่อ | สลักเกลียวปลาย | ตัวหมุน | สลักเกลียวหมุน | สลักเกลียวเชื่อมต่อรูปตัว C | สลักเกลียว Kenter แบบบาง | สลักเกลียว Forelock | สลักเกลียวรูปทรงลูกแพร์ | สลักเกลียวทุ่น | ชุดตัวหมุน | แผ่นสามเหลี่ยม | ข้อต่อกลม | ข้อต่อทั่วไป | ข้อต่อปลาย | ข้อต่อขยาย | ข้อต่อแบบไม่มีเดือย | ข้อต่อเชื่อมต่อรูปทรงพิเศษ
ข้อมูลจำเพาะด่วน
- ประเภทผลิตภัณฑ์: อุปกรณ์เสริมโซ่สมอและโซ่ผูกเรือ → ใช้เพื่อทำให้ชุดโซ่สมบูรณ์หรือเปลี่ยนทดแทน ไม่ใช่ฮาร์ดแวร์ยกทั่วไป
- ช่วงเส้นผ่านศูนย์กลางตามชื่อ: 12.5–162 มม. เป็นช่วงการจัดหา → ความพร้อมใช้งานจริงขึ้นอยู่กับประเภทอุปกรณ์เสริม เกรด การอนุมัติผู้ผลิต และสถานะสต็อก
- เส้นทางการผลิต: เหล็กตีขึ้นรูป, เหล็กหล่อ หรือเหล็กเส้นรีด → กระบวนการที่ได้รับอนุญาตขึ้นอยู่กับการออกแบบอุปกรณ์เสริมและกฎชั้นที่ใช้บังคับ
- เกรดโซ่สมอเรือ: U2 / U3 ระบุในข้อมูลที่จัดส่ง → ต้องยืนยันการจำแนกประเภทชั้นและขอบเขตใบรับรองที่แน่นอนสำหรับแต่ละรายการ
- เกรดนอกชายฝั่ง: R3 / R3S / R4 ระบุว่ามีจำหน่าย → เกรดนอกชายฝั่งต้องการการผลิต การอบชุบ การทดสอบ และการตรวจสอบย้อนกลับที่ได้รับการอนุมัติแยกต่างหาก
- การป้องกันพื้นผิว: ทาสีดำ หรือชุบสังกะสีแบบจุ่มร้อน → การเลือกการเคลือบควรพิจารณาการใช้งานโซ่ ความพอดีของมิติ ลำดับการตรวจสอบ และข้อกำหนดโครงการ
- ช่วงสลักเกลียวทุ่นโดยละเอียด: เส้นผ่านศูนย์กลางโซ่ตามชื่อ 38–90 มม. → ตารางอ้างอิงที่จัดส่งรวมถึงน้ำหนักทดสอบเกรด M2 / M3 และน้ำหนักประเภท A / ประเภท B
- การจัดหาและเอกสาร: สต็อกหรือคำสั่งซื้อโครงการ → เอกสารผู้ผลิต วัสดุ การทดสอบ NDE และชั้นเรียนมีให้เฉพาะตามขอบเขตคำสั่งซื้อที่ยืนยันแล้ว
พารามิเตอร์ทางเทคนิคหลัก
|
โซ่ตามชื่อ เส้นผ่านศูนย์กลาง (มม.) |
d | L | L1 | B | B2 | D |
เกรด M2 น้ำหนักทดสอบ KN (T) |
เกรด M3 น้ำหนักทดสอบ KN (T) |
ประเภท A น้ำหนัก (กก.) |
ประเภท B น้ำหนัก (กก.) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ระบุอุปกรณ์เสริมที่แน่นอน: สลักเกลียว Kenter, สลักเกลียวปลาย, ตัวหมุน, ชุดตัวหมุน, สลักเกลียวทุ่น, ข้อต่อขยาย หรือรายการเชื่อมต่ออื่นๆ
ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางโซ่ตามชื่อ, โครงสร้างโซ่, เกรด, มาตรฐานที่ใช้บังคับหรือกฎชั้น, และมิติที่เข้ากันได้ของข้อต่อโซ่ที่อยู่ติดกัน
ขั้นตอนที่ 3: ระบุการรับน้ำหนักทดสอบ, น้ำหนักขาด, หรือฐานการทดสอบที่ได้รับการรับรอง อย่าแทนที่ SWL, การรับน้ำหนักทดสอบ หรือ MBL แทนกัน
ขั้นตอนที่ 4: ยืนยันการตีขึ้นรูป, การหล่อ, หรือการรีดเป็นแท่ง; สภาพการอบชุบ; การจัดเรียงสลักและการล็อค; และข้อจำกัดใดๆ เกี่ยวกับการซ่อมแซมด้วยการเชื่อม
ขั้นตอนที่ 5: ยืนยันการตกแต่งพื้นผิว, การทำเครื่องหมาย, NDE, รายงานมิติ, การตรวจสอบย้อนกลับของวัสดุ, ใบรับรองผู้ผลิต, และการเข้าสังเกตการณ์ของชั้นเรียนก่อนการเสนอราคา
ขั้นตอนที่ 6: ระบุปริมาณ, เวลาจัดส่งที่ต้องการ, ปลายทาง, ความเร่งด่วนในการเปลี่ยนสต็อก, ประเภทเรือหรือหน่วยนอกชายฝั่ง, และแบบหรือรูปถ่ายที่ชัดเจนของชิ้นส่วนที่มีอยู่
โครงสร้าง
ตัวเรือนเหล็กตีขึ้นรูปหรือเหล็กหล่อ | สลัก/สลักเกลียวและการจัดเรียงการล็อคตามที่ใช้บังคับ | พื้นผิวรองรับที่เข้ากันได้กับโซ่ | เส้นทางการรับน้ำหนักที่ผ่านการอบชุบ | การทำเครื่องหมายระบุตัวตนและการตรวจสอบย้อนกลับแบบถาวร | การตกแต่งด้วยสีดำหรือการชุบสังกะสีตามที่ระบุ
ข้อได้เปรียบด้านวัสดุ การผลิต และการตรวจสอบ
- รูปทรงของอุปกรณ์เสริมจะถูกจับคู่กับโซ่ที่เชื่อมต่อ เนื่องจากเส้นผ่านศูนย์กลางตามชื่อเพียงอย่างเดียวไม่สามารถยืนยันความพอดีระหว่างสลักเกลียว, ตัวหมุน, ข้อต่อปลาย, ข้อต่อขยาย และสายโซ่ที่อยู่ติดกันได้
- อุปกรณ์เสริมที่ตีขึ้นรูปให้เส้นทางการรับน้ำหนักที่ผ่านการรีดเมื่อการออกแบบที่ได้รับอนุมัติและเส้นทางการผลิตระบุการตีขึ้นรูป; ทางเลือกในการหล่อหรือเหล็กเส้นรีดจะจัดหาให้เฉพาะเมื่อได้รับอนุญาตจากการออกแบบและการอนุมัติตามที่ใช้บังคับ
- การอบชุบจะถูกเลือกตามเกรดและเส้นทางการผลิต และจะเสร็จสมบูรณ์ก่อนขั้นตอนการทดสอบ, การรับน้ำหนักขาด, การทดสอบทางกล และการตรวจสอบที่ระบุ
- สำหรับการจัดหาตามชั้นเรียน, การระบุวัสดุ, หมายเลขความร้อน, การทำเครื่องหมายเกรด, และเอกสารการทดสอบควรสามารถตรวจสอบย้อนกลับได้ตั้งแต่การอนุมัติวัสดุจนถึงอุปกรณ์เสริมสำเร็จรูป
- อุปกรณ์เสริมสำหรับนอกชายฝั่ง R3 / R3S / R4 จะถูกจัดการเป็นขอบเขตการอนุมัติและการรับรองที่แยกต่างหากจากอุปกรณ์เสริมโซ่สมอเรือทั่วไป U2 / U3
- การตรวจสอบมิติควรครอบคลุมเส้นผ่านศูนย์กลางสลัก, ช่องเปิดที่เข้ากันได้, พื้นผิวรองรับ, ระยะห่างการล็อค, และมิติที่จำเป็นในการเชื่อมต่อกับชุดโซ่ที่มีอยู่
- รายการสต็อกที่เลือกสามารถลดระยะเวลารอคอยการซ่อมแซมได้ โดยขึ้นอยู่กับการตรวจสอบทางกายภาพ, การยืนยันมิติ, การตรวจสอบเกรด, และความพร้อมของชุดใบรับรอง
คุณลักษณะที่กำหนดเอง
- สถานะการจัดหา: ผลิตภัณฑ์จัดหาจากภายนอก → จัดหาผ่านพันธมิตรผู้ผลิตโซ่สมอที่ผ่านการรับรอง; ผู้ผลิตที่ได้รับการอนุมัติจะได้รับการยืนยันพร้อมกับการเสนอราคา
- ช่วงผลิตภัณฑ์: อุปกรณ์เสริมโซ่มาตรฐานและพิเศษ → การเลือกครอบคลุมการเชื่อมต่อ, การสิ้นสุด, การหมุน, การขยาย, และอินเทอร์เฟซทุ่นหรือการผูกเรือ
- เส้นผ่านศูนย์กลางตามชื่อ: ช่วงการจัดหา 12.5–162 มม. → ช่วงขนาดที่ได้รับการอนุมัติแตกต่างกันไปตามประเภทอุปกรณ์เสริม เกรด และผู้ผลิต
- เกรดสำหรับเรือ: U2 / U3 → ใช้เฉพาะเมื่อยืนยันเกรดโซ่สมอเรือและใบรับรองที่ระบุ
- เกรดนอกชายฝั่ง: R3 / R3S / R4 → ต้องการการอนุมัติโซ่ผูกเรือนอกชายฝั่ง, วัสดุที่ควบคุม, การอบชุบ, การทดสอบ, และการตรวจสอบย้อนกลับ
- เส้นทางการผลิต: เหล็กตีขึ้นรูป / เหล็กหล่อ / เหล็กเส้นรีด → เส้นทางสุดท้ายเป็นไปตามการออกแบบอุปกรณ์เสริม, ข้อกำหนดชั้นเรียน, และกระบวนการผลิตที่ได้รับการอนุมัติ
- การตกแต่งพื้นผิว: ทาสีดำ / ชุบสังกะสีแบบจุ่มร้อน → การตกแต่งสุดท้ายเป็นไปตามสภาพแวดล้อมการใช้งานและข้อกำหนดโครงการ
- ขอบเขตใบรับรอง: ตามข้อกำหนดของคำสั่งซื้อ → ใบรับรองชั้นเรียน, บันทึกวัสดุ, การทดสอบ, NDE, และการทำเครื่องหมายไม่ถือว่าเป็นส่วนประกอบมาตรฐาน
วิธีการทำงาน
ระบุการเชื่อมต่อโซ่ที่ต้องการ → จับคู่ประเภทอุปกรณ์เสริม, เส้นผ่านศูนย์กลางตามชื่อ, เกรด, และรูปทรงที่เข้ากันได้ → ประกอบสลักเกลียว, สลักเกลียว, ตัวหมุน, หรือข้อต่อเข้ากับระบบโซ่ → ถ่ายโอนแรงดึงผ่านเส้นทางการรับน้ำหนักที่ได้รับอนุมัติ → ดำเนินการทำเครื่องหมาย, การตรวจสอบ, การทดสอบ, และเอกสารตามขอบเขตคำสั่งซื้อ
การใช้งาน
ชุดโซ่สมอเรือ | การเชื่อมต่อที่เก็บโซ่และปลายโซ่ | กลุ่มการเชื่อมต่อสมอ-โซ่ | การเชื่อมต่อทุ่นและผูกเรือ | ระบบผูกเรือนอกชายฝั่ง | ชุดโซ่ SPM และสถานี | การจัดหาเรือใหม่ | อะไหล่ซ่อมแซมและเปลี่ยนทดแทนเรือ
การรับรองและข้อได้เปรียบ
สามารถจัดเตรียมใบรับรองและการเข้าสังเกตการณ์ได้ตามอุปกรณ์เสริมที่เลือก, เกรด, ผู้ผลิตที่ได้รับการอนุมัติ, การตรวจสอบย้อนกลับของวัสดุ, ขอบเขตการทดสอบ, และข้อกำหนดของสมาคมการจำแนกประเภท ความพร้อมใช้งานขึ้นอยู่กับการตรวจสอบโครงการและควรยืนยันก่อนสั่งซื้อ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

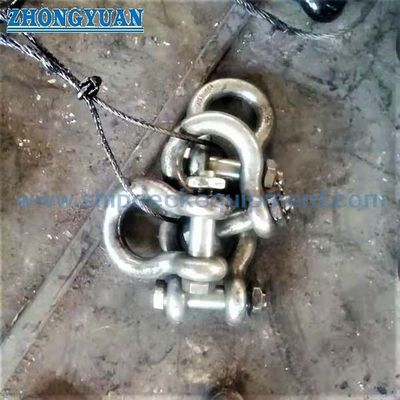

แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: เส้นผ่านศูนย์กลางโซ่ตามชื่อเพียงพอสำหรับการสั่งซื้ออุปกรณ์เสริมโซ่สมอหรือไม่?
คำตอบที่ 1: ไม่. ต้องยืนยันประเภทอุปกรณ์เสริม, เกรดโซ่, มิติข้อต่อที่อยู่ติดกัน, การจัดเรียงสลัก, ฐานการรับน้ำหนักทดสอบหรือน้ำหนักขาด, มาตรฐานหรือแบบที่ได้รับอนุมัติ, และข้อกำหนดใบรับรองด้วย
คำถามที่ 2: สามารถใช้อุปกรณ์เสริมโซ่สมอ U2 หรือ U3 แทนอุปกรณ์เสริมโซ่ผูกเรือนอกชายฝั่ง R3 หรือ R4 ได้หรือไม่?
คำตอบที่ 2: ไม่ได้โดยอัตโนมัติ. เกรดโซ่สมอเรือทั่วไปและเกรดโซ่ผูกเรือนอกชายฝั่งมีข้อกำหนดด้านวัสดุ, การอนุมัติ, การอบชุบ, การทดสอบ, ความล้า, การตรวจสอบย้อนกลับ, และเอกสารที่แตกต่างกัน การแทนที่ต้องได้รับการอนุมัติการออกแบบและชั้นเรียน
คำถามที่ 3: ควรระบุเอกสารใดบ้างสำหรับคำสั่งซื้อตามชั้นเรียน?
คำตอบที่ 3: ขึ้นอยู่กับคำสั่งซื้อ, ขอผู้ผลิตที่ได้รับการอนุมัติและขอบเขตผลิตภัณฑ์, ใบรับรองวัสดุ, บันทึกการอบชุบ, รายงานมิติ, บันทึกการรับน้ำหนักทดสอบและน้ำหนักขาด, การทดสอบทางกล, รายงาน NDE, รายการระบุตัวตน, และใบรับรองชั้นเรียนหรือการรับรองการสำรวจ
