รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, L/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | กระบอกไฮดรอลิกแกนดึง,กระบอกไฮดรอลิกแกน 14Mpa,กระบอกไฮดรอลิกดึงดึง |
||
|---|---|---|---|
รายละเอียดสินค้า

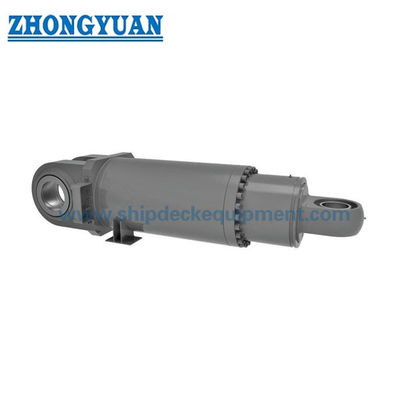

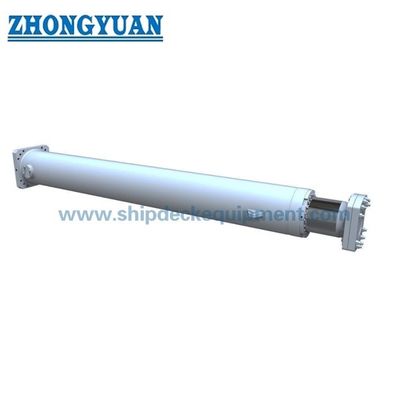

จัดส่งกระบอกไฮดรอลิกประตูกันน้ำ
คำอธิบาย
กระบอกไฮดรอลิกประตูกันน้ำของเรือใช้ท่อไร้รอยต่อ เลือกความหนาของท่อที่แตกต่างกันตามแรงดันใช้งาน กระบอกมีคุณสมบัติของความแม่นยำสูงของขนาดรู น้ำหนักเบา โครงสร้างเรียบง่าย วิธีการเชื่อมต่อต่าง ๆ ความเร็วต่ำคงที่และฟังก์ชันกันกระแทกที่มั่นคง ทำงานปกติ ความดัน 7 ~ 14Mpa ใช้กันอย่างแพร่หลายสำหรับเครื่องจักรสิ่งทออุตสาหกรรมเบาเครื่องฉีดพลาสติกการเกษตร
ส่วนหลักของกระบอกไฮดรอลิก
- กระบอกกระบอก
หน้าที่หลักของกระบอกสูบคือการเก็บแรงดันของกระบอกสูบกระบอกทรงกระบอกส่วนใหญ่ทำจากท่อไร้รอยต่อกระบอกทรงกระบอกถูกกราวด์และขัดเกลาภายในด้วยพื้นผิวทั่วไปที่ 4 ถึง 16 ไมโครนิ้วลูกสูบจะตอบสนองในกระบอกสูบ
- ฝาสูบ
หน้าที่หลักของส่วนหัวคือการปิดห้องแรงดันจากปลายอีกด้านหนึ่งส่วนหัวประกอบด้วยการจัดเรียงการซีลแกนแบบบูรณาการหรือตัวเลือกในการรับต่อมซีลส่วนหัวเชื่อมต่อกับลำตัวโดยใช้เกลียว สลักเกลียว หรือราวแขวนผ้าใช้ตราประทับแบบสถิตระหว่างหัวและกระบอก
- ฐานกระบอกหรือฝา
หน้าที่หลักของฝาปิดคือการปิดห้องแรงดันไว้ที่ปลายด้านหนึ่งฝาครอบเชื่อมต่อกับร่างกายโดยวิธีการเชื่อม เกลียว โบลท์ หรือก้านผูกฝาปิดยังทำหน้าที่เป็นส่วนประกอบการติดตั้งกระบอกสูบอีกด้วยขนาดหมวกถูกกำหนดตามความเค้นดัดใช้ตราประทับแบบสถิตระหว่างฝาและกระบอก (ยกเว้นโครงสร้างแบบเชื่อม)
- ลูกสูบ
หน้าที่หลักของลูกสูบคือการแยกโซนความดันภายในกระบอกสูบลูกสูบถูกกลึงด้วยร่องเพื่อให้พอดีกับซีลยางหรือโลหะและส่วนประกอบแบริ่งซีลเหล่านี้อาจเป็นการแสดงเดี่ยวหรือการแสดงสองครั้งความแตกต่างของแรงดันระหว่างสองด้านของลูกสูบทำให้กระบอกสูบขยายและหดกลับลูกสูบติดกับก้านลูกสูบโดยใช้เกลียว สลักเกลียว หรือน็อตเพื่อถ่ายเทการเคลื่อนที่เชิงเส้น
พารามิเตอร์กระบอกไฮดรอลิก:
| เบื่อ | คัน / d | KK | อา | BB | DD | อี | EE | FP | HL | PJ | PL | TG | W | ZJ | |
| 1 | 2 | ||||||||||||||
| 40 | 22 | M20*1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
| 50 | 28 | M24*1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
| 63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
| 80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
| 100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
| 125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
| 140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
| 150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
| 160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
| 180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
| 200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
| 220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
| 250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
ภาพวาดกระบอกไฮดรอลิกประตูกันน้ำของเรือ
