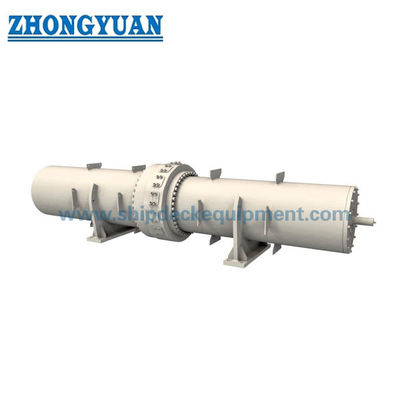

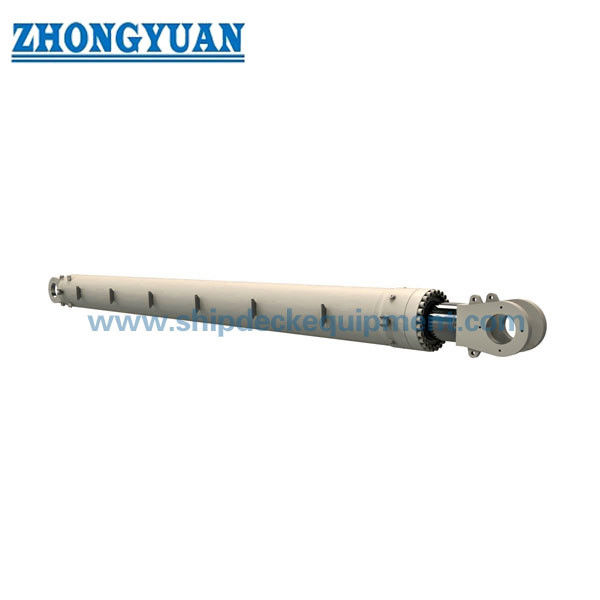

กระบอกไฮดรอลิกสำหรับสนับมือบูมเครน กระบอกไฮดรอลิก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| แสงสูง: | กระบอกไฮดรอลิกเครน 25MPa,กระบอกเครนไฮดรอลิกทางทะเล,กระบอกไฮดรอลิกทางกล ISO |
||
|---|---|---|---|
รายละเอียดสินค้า
กระบอกไฮดรอลิกสำหรับเครนบูมสนับมือไฮดรอลิก
คำอธิบาย
กระบอกไฮดรอลิกเป็นตัวกระตุ้นทางกลที่ใช้เพื่อให้แรงในการใช้งานเครนบูมเราจัดหากระบอกไฮดรอลิกทุกชนิดและรวมกับหน่วยกำลังไฮดรอลิกและอุปกรณ์เสริมอื่น ๆ เพื่อสร้างระบบไฮดรอลิกที่ซับซ้อนสำหรับเรือวิศวกรรม เรือวิจัย เรือขุด เรือแยก ฯลฯ
กระบอกไฮดรอลิกทางทะเลถูกออกแบบมาสำหรับสภาพแวดล้อมในทะเล ความดันในการทำงานคือ 25MPa หรือ 28MPa มันถูกใช้ในอุปกรณ์ทางทะเลสำหรับฝาครอบฟัก เครน พวงมาลัยหางเสือ ประตูแน่น น้ำ ระบบไฮดรอลิกเรือชูชีพ
ส่วนหลักของกระบอกไฮดรอลิก
- กระบอกกระบอก
หน้าที่หลักของกระบอกสูบคือการเก็บแรงดันของกระบอกสูบกระบอกทรงกระบอกส่วนใหญ่ทำจากท่อไร้รอยต่อกระบอกทรงกระบอกถูกกราวด์และขัดเกลาภายในด้วยพื้นผิวทั่วไปที่ 4 ถึง 16 ไมโครนิ้วลูกสูบจะตอบสนองในกระบอกสูบ
- ฝาสูบ
หน้าที่หลักของส่วนหัวคือการปิดห้องแรงดันจากปลายอีกด้านหนึ่งส่วนหัวประกอบด้วยการจัดเรียงการซีลแกนแบบบูรณาการหรือตัวเลือกในการรับต่อมซีลส่วนหัวเชื่อมต่อกับลำตัวโดยใช้เกลียว สลักเกลียว หรือราวแขวนผ้าใช้ตราประทับแบบสถิตระหว่างหัวและกระบอก
- ฐานกระบอกหรือฝา
หน้าที่หลักของฝาปิดคือการปิดห้องแรงดันไว้ที่ปลายด้านหนึ่งฝาครอบเชื่อมต่อกับร่างกายโดยวิธีการเชื่อม เกลียว โบลท์ หรือก้านผูกฝาปิดยังทำหน้าที่เป็นส่วนประกอบการติดตั้งกระบอกสูบอีกด้วยขนาดหมวกถูกกำหนดตามความเค้นดัดใช้ตราประทับแบบสถิตระหว่างฝาและกระบอก (ยกเว้นโครงสร้างแบบเชื่อม)
- ลูกสูบ
หน้าที่หลักของลูกสูบคือการแยกโซนความดันภายในกระบอกสูบลูกสูบถูกกลึงด้วยร่องเพื่อให้พอดีกับซีลยางหรือโลหะและส่วนประกอบแบริ่งซีลเหล่านี้อาจเป็นการแสดงเดี่ยวหรือการแสดงสองครั้งความแตกต่างของแรงดันระหว่างสองด้านของลูกสูบทำให้กระบอกสูบขยายและหดกลับลูกสูบติดกับก้านลูกสูบโดยใช้เกลียว สลักเกลียว หรือน็อตเพื่อถ่ายเทการเคลื่อนที่เชิงเส้น
พารามิเตอร์กระบอกไฮดรอลิก:
| เบื่อ D1 |
ร็อด D2 |
OD ดี |
d3 H8 |
บี | R | E1 | E2 | F | ตู่ | L1 | L0 |
| 100 | 70 | 121 | 50 | 45 | 55 | 65 | 65 | 90 | M45x2 | 40 | 370 |
| 110 | 70 | 133 | 50 | 45 | 60 | 70 | 70 | 95 | M45x2 | 40 | 385 |
| 125 | 80/90 | 152 | 60 | 55 | 70 | 80 | 80 | 105 | M60x2 | 60 | 420 |
| 140 | 90/100 | 168 | 70 | 60 | 75 | 85 | 85 | 115 | M60x2 | 60 | 455 |
| 150 | 85/90 | 180 | 70 | 60 | 80 | 90 | 90 | 120 | M60x2 | 60 | 470 |
| 160 | 100/110 | 194 | 80 | 65 | 85 | 100 | 100 | 130 | M68x2 | 70 | 505 |
| 180 | 110/125 | 219 | 90 | 70 | 95 | 110 | 110 | 140 | M68x2 | 70 | 545 |
| 200 | 125/140 | 245 | 100 | 80 | 105 | 120 | 130 | 165 | M75x2 | 80 | 595 |
| 220 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 225 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 250 | 160 | 299 | 125 | 95 | 130 | 140 | 140 | 175 | M90x2 | 100 | 670 |
| 280 | 180 | 340 | 140 | 110 | 150 | 170 | 170 | 210 | M105x3 | 110 | 750 |
| 300 | 200 | 356 | 150 | 130 | 160 | 180 | 180 | 220 | M125x3 | 130 | 810 |
| 320 | 220 | 394 | 160 | 140 | 170 | 200 | 200 | 240 | M135x3 | 140 | 870 |
การวาดกระบอกไฮดรอลิกสำหรับเครนบูมสนับมือไฮดรอลิก
