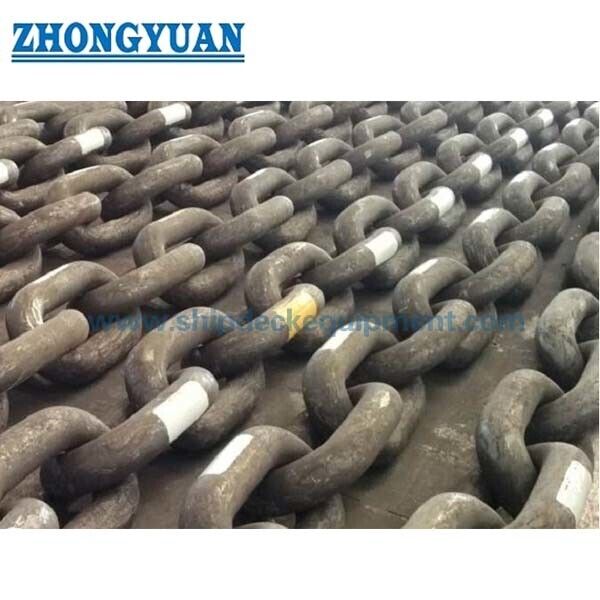

โซ่สมอเรือแบบเชื่อมชนแบบแฟลช | โซ่แบบมีแกนและไม่มีแกนสำหรับแท่นขุดเจาะ, FPSO และทุ่นลอย

แฟลช บัตต์ welded Offshore Mooring Chain หมูสับสับสับสับสับสับสับสับสําหรับแพลตฟอร์ม FPSO และบอย

ภาพรวมสินค้า

เชือกติดตั้งออฟฟอร์ที่ผสมผสานด้วย Flash butt จําหน่ายสําหรับระบบติดตั้งตําแหน่งถาวรหรือชั่วคราวที่ใช้โดยหน่วยออฟฟอร์ลอยท์และอํานวยการบรรทุกออฟฟอร์การใช้งานโครงการทั่วไปประกอบด้วยระบบ FPSO และ FSO, หน่วยการผลิตลอยน้ํา, หน่วยขุดลอยน้ําที่เคลื่อนไหว, หน่วยขุดลอยน้ําที่มีจุดเดียว, บอยลอยน้ํา, และโครงสร้างลอยน้ําอื่น ๆ.การตั้งค่าลิงค์, เกรด, ความยาวต่อเนื่อง, การจัดวางการเชื่อมต่อปลาย, การทดสอบภาระที่กําหนด, บริการออกแบบ, และความต้องการการจัดหมวด

เราจัดจําหน่ายโซ่ผ่านผู้ผลิตโซ่ที่มีคุณภาพและประสานงานด้านเทคนิคและเอกสาร; หน้านี้ไม่ได้นําเสนอโซ่เป็นการผลิตภายในบ้านเส้นทางการผลิตที่ได้รับอนุญาตโดยปกติใช้เหล็กสแตนเลส, การสร้างสรรค์สานต่อร้อน, การปั่นไฟฟ้า flash butt, และการรักษาความร้อนที่ควบคุม, ต่อมาคือการตรวจสอบมิติ, การบรรทุกความแข็งแรง, การทดสอบการแตกตัวอย่าง, การทดสอบกลและการตรวจไม่ทําลายตามกฎประเภทที่เลือกและวิธีการผลิตที่อนุมัติการบริการน้ําทะเลระยะยาวยังต้องการการตรวจสอบเฉพาะโครงการของอนุญาตการกัดกร่อน, ความเหนื่อยล้า, การเสื่อม, การบิดนอกเครื่องบิน, การปฏิสัมพันธ์กับพื้นทะเล, การป้องกัน cathodic และกลยุทธ์การตรวจสอบ

รายละเอียดเร็ว

• ประเภทสินค้า: จําหน่ายโซ่สําหรับการติดตั้งตําแหน่งในทะเล → สําหรับส่วนของโซ่ภายในระบบติดตั้งในทะเลที่ออกแบบ, ไม่ใช่สําหรับการยกสินค้าทั่วไป
• ความกว้างเชือกชื่อ: 34~200 มม → ความกว้างที่สามารถใช้ได้ในที่สุดขึ้นอยู่กับเกรด, ประเภทของสายเชื่อม, ระดับโรงงานที่ได้รับอนุมัติ, ความจุของเครื่องทดสอบ, และความต้องการของประเภทโครงการ
• การจัดตั้งลิงค์: ลิงค์สตูดหรือลิงค์ทั่วไปที่ไม่มีสตูด → ลิงค์ปลาย, ลิงค์ปลายที่ขยาย, ลิงค์เชื่อม, สายคล้อง, และอินเตอร์เฟซพิเศษถูกจัดส่งให้กับภาพวาดที่ได้รับการอนุมัติเมื่อรวม
• ระยะเกรด: R3 / R3S / R4 / R4S / R5 ตามเกรดมาตรฐานที่กําหนดไว้ → R6 และการตั้งชื่อที่นํามาให้คือ RQ3 ต้องการการยืนยันจากกฎเกรดที่เลือกและการอนุมัติจากโรงงาน
• เส้นทางการผลิต: สตาร์เหล็กม้วน, การปั้นร้อน, การผสมผสาน flash butt, และการรักษาความร้อนที่ควบคุม → การผสมผสานและบันทึกการรักษาความร้อนเป็นส่วนหนึ่งของกระบวนการผลิตที่ได้รับการอนุมัติ
• พื้นที่ใช้ในการทดสอบ: การทดสอบแรงฝนแบบรับรอง, การทดสอบแรงฝนแบบหักตัวอย่าง, การทดสอบแรงดึงและแรงกระแทก Charpy, การตรวจสอบมิติ, การตรวจสอบทางสายตาและ NDE → ความถี่ที่แม่นยําและการเห็นตามกฎชั้นเรียนที่เลือก.
• สภาพพื้นผิว: การระเบิดกรีตหรือกระสุน, ด้วยสีดําหรือการเสร็จสิ้นที่กําหนดหลังจากการรับ → การเคลือบเคลือบไม่ได้แทนการรับอนุญาตการกัดกร่อนของโครงการ, การป้องกัน cathodic,หรือการจัดการความสมบูรณ์แบบ.
• การรับรอง: การรับรองการจัดหมวดหมู่สามารถจัดทําผ่านผู้ผลิตที่ได้รับการอนุมัติ → วงกว้างของใบรับรอง, การเข้าร่วมการตรวจสอบ, การติดตามรอย, และเอกสารต้องถูกตกลงกันก่อนการสั่งซื้อ

ปริมาตรเทคนิคหลัก

อสังหาริมทรัพย์

คู่มือการเลือกและสอบถามโซ่จอด

ขั้นตอนที่ 1: กําหนดการใช้งานในทะเล: FPSO, FSO, หน่วยการผลิตลอย, หน่วยเจาะ, บอย, การติดต่อจุดเดียว, การกระจายชั่วคราว, หรือโครงสร้างลอยอื่น ๆ; ระบบการออกแบบอายุการใช้งาน, ความลึกของน้ํา,และตําแหน่งส่วนของโซ่.

ขั้นตอนที่ 2: ยืนยันกว้างนามหมาย สายสานสตูดหรือการตั้งค่าที่ไม่มีสตูด, เกรดของโซ่, ความยาวต่อเนื่องที่ต้องการ, จํานวนของความยาวโซ่, และการจัดวางสตูดปลาย / ของเสริม

ขั้นตอนที่ 3: เสนอฐานการออกแบบโครงการหรือการพิสูจน์และการทดสอบภาระการหักที่ระบุ

ขั้นตอนที่ 4: ยืนยันความอนุญาตในการกัดกร่อน, ความต้องการการเคลือบ, อินเตอร์เฟซการป้องกัน cathodic, การสัมผัสกับพื้นทะเล, โซนการสวมใส่, การประเมินความเหนื่อยหรือการบิดนอกระนาบ, และปรัชญาการตรวจสอบระหว่างการใช้งาน

ขั้นตอนที่ 5: ยืนยันสังคมจัดหมวดหมู่, ฉบับกฎที่ใช้, ความต้องการของผู้ผลิตที่ได้รับอนุมัติ, การตรวจสอบพยาน, ขอบเขตของ NDE, การตรา, การติดตามรอย และแพคเกจเอกสาร

ขั้นตอนที่ 6: ให้บริการปริมาณ, จุดหมายปลายทางการจัดส่ง, เวลาในการจัดส่งที่ต้องการ, ความต้องการในการบรรจุ / การจัดการ, การจัดวางโซ่, การวาดภาพอินเตอร์เฟส, และรายการผู้ขายที่ได้รับอนุมัติหรือรายละเอียดโครงการใด ๆ.

การจัดตั้งโซ่

Rolled alloy-steel bar | Hot-formed common links | Flash butt welded link closure | Stud link or studless geometry | Controlled heat treatment | End links / enlarged end links / connecting accessories to approved drawing | Traceable continuous chain lengths

ข้อดีของการผลิต การทดสอบและการจัดส่ง

• การจัดจําหน่ายถูกประสานงานผ่านโรงงานเชือกที่มีคุณสมบัติ ทําให้การนําเสนออัตราสามารถสอดคล้องกับกว้าง, เกรด, เส้นทางการรักษาความร้อน, ความสามารถในการทดสอบ และขอบเขตการจัดหมวดที่ได้รับการอนุมัติ
• การผสมผสานแบบ Flash butt ปิดสายโซ่ด้วยตนเอง; การติดตั้ง stud เมื่อใช้เป็นรายละเอียดที่แยกออกไปและต้องปฏิบัติตามข้อจํากัดการสร้างและการผสมผสานที่ได้รับอนุญาตโดยเฉพาะประเภท
• ปริมาตรการทําความร้อนของแท่ง, ปริมาตรการทําความร้อนด้วยการผสมไฟฟ้า, การตรวจสอบมิติ และผลการทดสอบ ควรสามารถติดตามได้ตามความยาวของโซ่ต่อเนื่องและแพ็คเกจใบรับรอง
• ความยาวของโซ่ทั้งหมดถูกชะมัดอย่างแข็งแรงตามความต้องการที่ใช้ ส่วนการทดสอบการแตกต่างกันจะถูกดําเนินการบนตัวอย่างที่เป็นตัวแทนในความถี่ในการเก็บตัวอย่างที่กําหนดไว้
• การตรวจสอบทางสายตาและ NDE เน้นพื้นผิวเชื่อมและภูมิภาคไฟฟ้าไฟฟ้า. MT, UT, หรือวิธีการที่ได้รับการอนุมัติอื่น ๆ, หลักเกณฑ์การยอมรับ, และการตรวจสอบพยานถูกกําหนดโดยกฎชั้นที่เลือก
• คุณภาพของวัสดุที่สูงกว่าไม่ได้เป็นตัวแทนของคุณภาพที่ต่ํากว่าโดยอัตโนมัติ การอนุมัติของผู้ผลิต, รายละเอียดของวัสดุ, การออกแบบของลิงค์, ปริมาตรการปั่น, การรักษาความร้อน, และการทดสอบเป็นคุณภาพเฉพาะ.
• สําหรับการติดตั้งถาวร การเลือกควรพิจารณาความเหนื่อยล้า, การสูญเสียการกัดสั่น, การสกัดสับสน, การบิดนอกระนาบ, การปฏิสัมพันธ์กับพื้นทะเล, และการวางแผนการจัดการความสมบูรณ์แบบ แทนที่จะพิจารณาเกรดความยืดเฉพาะตัว
• คําบรรยายและเอกสารในใบรับรองถูกตกลงกันก่อนการผลิต ลดความเสี่ยงของการไม่ตรงกันระหว่างคําสั่งซื้อ วงกว้างของผู้ผลิตที่ได้รับอนุมัติ แผนการตรวจสอบประเภทและใบรับรองโซ่สุดท้าย.

คุณสมบัติตามสั่ง

• บทบาทของผู้จัดจําหน่าย: ผู้ค้าโซ่การจอดเรือในทะเลและผู้จัดจําหน่ายโครงการ → การผลิตโซ่, การรักษาความร้อน, การทดสอบและการสํารวจชั้นโดยโรงงานโซ่ที่ได้รับการอนุมัติ
• หลักฐานมาตรฐานอ้างอิง: ISO 20438 และความต้องการเชือกการจอดเรือในทะเลที่เฉพาะประเภท → ฉบับสัญญาสุดท้ายและการตีความประเภท
• ระยะความกว้าง: 34~200 มม → ระยะที่ได้รับการอนุมัติจริงขึ้นอยู่กับเกรด, ประเภทของเชื่อม, การอนุมัติโรงงาน, และความสามารถในการทดสอบ
• ประเภทของลิงค์: ลิงค์สแตน / สแตนเลส คอมมอนลิงค์ → ลิงค์ปลายโครงการและอุปกรณ์เสริมต้องการภาพวาดอินเตอร์เฟซที่อนุมัติ
• เกรด: R3 / R3S / R4 / R4S / R5 → R6 และการตั้งชื่อ RQ3 ที่นํามายังคงต้องยืนยัน
• เส้นทางการผลิต: การปรับปรุงร้อน + การผสมผสาน flash butt + การรักษาด้วยความร้อน → รายงานกระบวนการควรนําไปในเอกสารการตรวจสอบเมื่อจําเป็น
• ฐานการทดสอบ: อุตสาหะการทดสอบ + อุตสาหะการแยกตัวอย่าง + การทดสอบทางกล + NDE → ค่าและความถี่ปฏิบัติตามกฎประเภทที่เลือกและรายละเอียดที่อนุมัติ
• ปลายผิว: บลาสต์และสีดําหรือตามที่ระบุ → อนุญาตการกัดกร่อนและการป้องกัน cathodic ยังคงเป็นรายการการออกแบบระบบ
• เอกสาร: ใบรับรองโซ่, รายงานการตรวจสอบและการทดสอบ, รายงาน NDE, ความติดตามของวัสดุ, การตรา, และบันทึกการผลิต → รายการสุดท้ายที่จะถูกตกลงในคําสั่งซื้อ

วิธี การ

Environmental loads act on the floating unit → Mooring-line tension is transferred through each chain link → Chain geometry and the complete mooring system provide restoring force → End links and connectors transfer load to the anchor or mooring foundation → Inspection and integrity management monitor wear, การเกรี้ยว, การปรับปรุงรูป, และความเหนื่อยล้าตลอดการใช้งาน

การใช้งาน

FPSO and FSO permanent moorings | Floating production units | Mobile offshore drilling units | Single-point mooring systems | Offshore loading systems | Offshore buoys | Floating offshore structures | Pre-laid mooring systems | Temporary offshore mooring spreads

การรับรองและเอกสาร

การรับรองประเภทและเอกสารการสํารวจสามารถจัดเรียงตามความต้องการของโครงการ, วงกว้างของผู้ผลิตที่ได้รับการอนุมัติ, ฉบับกฎที่ใช้ได้ และขั้นตอนการอนุมัติชั้นเรียนการรับรองไม่ได้คาดว่าจะรวมไป นอกจากจะระบุในข้อเสนอราคาและคําสั่งซื้อ.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: ความแตกต่างหลักของการเลือกระหว่าง stud link และ studless offshore mooring chain คืออะไร?

A1: เชือกที่ไม่มีสตูดมักถูกพิจารณาสําหรับระบบการติดต่อถาวรที่มีอายุการออกแบบและแผนการติดตั้งที่กําหนดไว้ เชือกสตูดมักถูกเลือกเมื่อความมั่นคงในการจัดการความเหมาะสมกับล้อโซ่, หรือการจัดทําโครงการที่ได้รับการอนุมัติต้องการกณิตศาสตร์ที่ระดับสูง. การเลือกสุดท้ายต้องถูกทําโดยผู้ออกแบบการติดต่อและยอมรับโดยสังคมการจัดอันดับที่เลือก.

Q2: สามารถพิจารณาภาระหักที่เผยแพร่ได้หรือไม่เช่นความสามารถในการทํางานของโซ่หรือ SWL?

A2: ไม่. ความอ้วนในการทดสอบความอ้วนและความอ้วนในการทดสอบความแตกต่างคือค่าการผลิตและการรับรอง ความเข้มข้นการออกแบบที่อนุญาตถูกกําหนดโดยการวิเคราะห์ระบบการติดต่อครบถ้วน, หลักเกณฑ์ภาวะขีดจํากัดปัจจัยการออกแบบ, การประเมินความเหนื่อยล้า, อนุญาตการกัดกร่อน, สภาพของโซ่, และมาตรฐานโครงการที่ใช้ได้

Q3: ข้อมูลอะไรที่จําเป็นสําหรับการประกาศราคาที่ได้รับการรับรองประเภท?

A3: ยืนยันประเภทของหน่วยในทะเล, ระยะเวลาการออกแบบ, กว้างนามิติ, ประเภทของเชื่อม, เกรด, ความยาวต่อเนื่อง, การจัดวางเชื่อมปลายและอุปกรณ์เสริม, ฐานความอ่อนแอ / ความอ่อนแอที่ระบุ, ความต้องการการกัดกร่อนสังคมชั้นเรียนและกฎหมาย, การเป็นพยานและความกว้างของ NDE, รายการเอกสาร, ปริมาณ, จุดหมาย, และตารางการจัดส่ง
