19–70 มม. รอกไฟฟ้าและกว้านแบบโซ่เดี่ยวพร้อมดรัมเดี่ยว | อุปกรณ์สมอเรือและผูกเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| เส้นผ่านศูนย์กลางของโซ่สมอ: | Φ90MM | จัดอันดับความตึงเครียด: | 384.8kN |
|---|---|---|---|
| ความเร็วในการทำงาน: | 9m/นาที | โหลดกลอง: | 385kN |
| รองรับโหลด: | 2629KN | กำลังมอเตอร์: | 75/75/30kW |
| ความเร็วการจอด: | 9/นาที | จํานวนของแอนเกอร์: | จิปซีคู่ |
| เวลานำ: | 120 วัน | ระยะเวลาการรับประกัน: | หนึ่งปีหลังจากการจัดส่ง |
| สี: | ลูกค้าที่ระบุ | แหล่งจ่ายไฟ: | อัตราต่อเปลี่ยนแบบหนึ่งเฟส 110V, 220V, 240V อัตราต่อเปลี่ยนแบบสามเฟส 220V, 380V, 440V, 660V |
| องค์ประกอบ: | ส่วนใหญ่ประกอบด้วยพื้นฐาน, กรอบผนัง, กลมแอนเกอร์คู่, ทรัมเคเบิลคู่บิด, คลัชคู่, เบรกคู่, ทรัมเคเบิลค | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต |
| เน้น: | เครื่องขัดลมแบบไฟฟ้า,เครื่องพัดลมกลองเดียว,วินช์วิลเลสจิปซีเดี่ยว |
||
รายละเอียดสินค้า
19–70 มม. กว้านไฟฟ้าและรอกเดี่ยวพร้อมดรัมเดี่ยว | อุปกรณ์สมอเรือและผูกเรือ
ภาพรวมผลิตภัณฑ์
กว้านและรอกไฟฟ้าได้รับการออกแบบมาสำหรับการจัดการสมอและการปฏิบัติการผูกเรือบนดาดฟ้าเรือ
ระบบนี้รวมเอาลูกรอกสมอ, ดรัม, ปลายเชือก, เกียร์บ็อกซ์ และมอเตอร์ไฟฟ้า เพื่อให้มั่นใจในการยกสมอและการควบคุมการผูกเรือที่ปลอดภัยและมีประสิทธิภาพ
มีการใช้งานอย่างแพร่หลายในเรือพาณิชย์, เรือนอกชายฝั่ง และเรือบังคับใช้กฎหมาย ด้วยประสิทธิภาพที่เชื่อถือได้และการทำงานที่เสถียร
ข้อมูลจำเพาะโดยย่อ
• เส้นผ่านศูนย์กลางโซ่: 19–70 มม.
• น้ำหนักบรรทุกขณะทำงาน: 15.3–196.5 kN
• ความเร็วขณะทำงาน: ≥9–12 ม./นาที
• แรงดึงในการผูกเรือ: 20–150 kN
• ความเร็วในการผูกเรือ: ≥12–15 ม./นาที
• ความจุของดรัม: 120–200 ม.
• กำลังมอเตอร์: 8.5–60 kW
• ประเภทการขับเคลื่อน: ไฟฟ้า
• การกำหนดค่า: ลูกรอกเดี่ยว + ดรัมเดี่ยว + ปลายเชือกเดี่ยว
• การควบคุม: เฉพาะที่และระยะไกล
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางโซ่ (มม.) | น้ำหนักบรรทุกขณะทำงาน (kN) | ความเร็ว (ม./นาที) | แรงดึงในการผูกเรือ (kN) | ความเร็วในการผูกเรือ (ม./นาที) | ความจุของดรัม | กำลังมอเตอร์ (kW) |
| 19/20.5/22 | 15.3/17.9/20.5 | ≥12 | 20 | ≥12 | 15x120 | 8.5/3.5 |
| 24/26/28 | 24.5/28.7/33.3 | ≥9 | 20 | ≥12 | 15x120 | 8.5/3.5 |
| 30 | 38.3 | ≥9 | 30 | ≥12 | 18x150 | 11/11/7.5 |
| 32/34/36 | 43.5/49.1/55.1 | ≥9 | 50 | ≥12 | 20.5x150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥12 | 20.5x150 | 22/22/16 |
| 44/46/48 | 82.3/89.9/97.9 | ≥9 | 75 | ≥12 | 26x200 | 30/30/22 |
| 50/52/54 | 106.3/114.9/123.9 | ≥9 | 75 | ≥15 | 26x200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥15 | 26x200 | 45/45/30 |
| 62/64 | 163.4/174.1 | ≥9 | 100 | ≥15 | 30x200 | 45/45/30 |
| 66/68/70 | 185.1/196.5 | ≥9 | 150 | ≥15 | 32.5x200 | 60/60/45 |
คู่มือการเลือก
ขั้นตอนที่ 1 - ขนาดโซ่: 19–70 มม. | ขั้นตอนที่ 2 - น้ำหนักบรรทุกขณะทำงาน: 15–196 kN | ขั้นตอนที่ 3 - แรงดึงในการผูกเรือ: 20–150 kN | ขั้นตอนที่ 4 - ความเร็ว: ≥9–12 ม./นาที | ขั้นตอนที่ 5 - การขับเคลื่อน: ไฟฟ้า | ขั้นตอนที่ 6 - การกำหนดค่า: ลูกรอกเดี่ยว + ดรัม | ขั้นตอนที่ 7 - การติดตั้ง: ติดตั้งบนดาดฟ้า
โครงสร้างและส่วนประกอบ
โครงสร้างและส่วนประกอบ: มอเตอร์ไฟฟ้า | เกียร์บ็อกซ์ | ลูกรอกเดี่ยว | ดรัมเดี่ยว | ปลายเชือก | ระบบเบรก | ระบบคลัตช์ | แผงควบคุม | โครงฐาน
คุณลักษณะที่กำหนดเอง
ขนาดโซ่: 19–70 มม. | น้ำหนักบรรทุกขณะทำงาน: 15–196 kN | แรงดึงในการผูกเรือ: 20–150 kN | ประเภทการขับเคลื่อน: ไฟฟ้า | การกำหนดค่า: ลูกรอก + ดรัม | การควบคุม: เฉพาะที่ / ระยะไกล
คู่มือการกำหนดค่าและการสอบถามแบบกำหนดเอง
ขนาดโซ่ | น้ำหนักบรรทุกขณะทำงาน | แรงดึงในการผูกเรือ | ความจุของดรัม | กำลังมอเตอร์ | ประเภทการควบคุม | ข้อกำหนดการติดตั้ง
วิธีการทำงาน
มอเตอร์ไฟฟ้าขับเคลื่อนเกียร์บ็อกซ์เพื่อหมุนลูกรอกและดรัมสำหรับการยกสมอและการปฏิบัติการผูกเรือ
โซ่จะถูกจัดการโดยลูกรอก ในขณะที่เชือกจะถูกจัดการโดยดรัมและปลายเชือกเพื่อการทำงานที่ยืดหยุ่น
การใช้งาน
การใช้งาน: เรือพาณิชย์ | เรือนอกชายฝั่ง | เรือลาดตระเวน | เรือบาร์จ | การปฏิบัติการสมอและผูกเรือในทะเล
การรับรองและข้อดี
การรับรอง: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
ข้อดี: การออกแบบกว้านและรอกแบบรวม | ประหยัดพื้นที่ | การขับเคลื่อนด้วยไฟฟ้าที่เสถียร | การทำงานที่ยืดหยุ่น | ประสิทธิภาพที่เชื่อถือได้
แบบและรูปถ่าย
• แบบทั่วไป
• แบบโครงสร้างกว้าน
• แบบผังการติดตั้ง

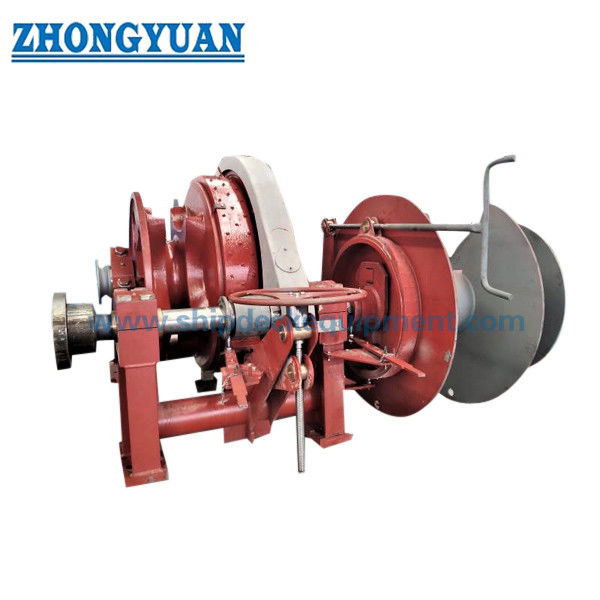

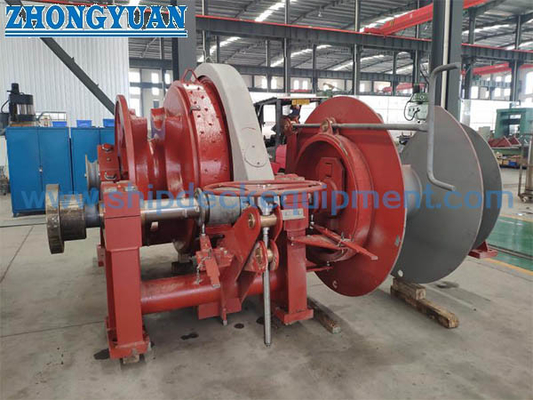

• รูปถ่ายผลิตภัณฑ์
ข้อมูลการสั่งซื้อ
• MOQ: 1 หน่วย
• ระยะเวลาจัดส่ง: ขึ้นอยู่กับโครงการ
• การชำระเงิน: T/T, L/C
คำถามที่พบบ่อย
คำถามที่ 1: สามารถจัดการทั้งสมอและผูกเรือได้หรือไม่?
คำตอบ: ใช่ การออกแบบแบบรวมรองรับทั้งสองฟังก์ชัน
คำถามที่ 2: สามารถปรับแต่งการกำหนดค่าได้หรือไม่?
คำตอบ: ใช่ สามารถปรับแต่งลูกรอก, ดรัม และปลายเชือกได้
คำถามที่ 3: มีการควบคุมระยะไกลหรือไม่?
คำตอบ: ใช่ รองรับทั้งการควบคุมเฉพาะที่และระยะไกล
