12.5–30 มม. สมอไฮดรอลิกประหยัดพื้นที่ | อุปกรณ์จัดการสมอเรือขนาดกะทัดรัด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| เส้นผ่านศูนย์กลางของโซ่สมอ: | φ40mm | อุตสาหะ: | 68KN |
|---|---|---|---|
| ความจุของเทเทอร์: | 68KN | ความจุของเชือก: | 150ม |
| ความเร็วในการเชื่อมต่ออินเทอร์เน็ต: | 6-18 ม./นาที | กำลังมอเตอร์: | 30KW |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ฯลฯ | ||
| เน้น: | กว้านสมอไฮดรอลิก 30KW,กว้านสมอไฮดรอลิก 150 ม.,กว้านสมอไฟฟ้า 30KW |
||
รายละเอียดสินค้า
12.5–30 มม. สมอไฮดรอลิกประหยัดพื้นที่ | อุปกรณ์จัดการสมอเรือขนาดกะทัดรัด
ภาพรวมผลิตภัณฑ์
สมอไฮดรอลิกประหยัดพื้นที่ได้รับการออกแบบมาโดยเฉพาะสำหรับการจัดการโซ่สมอเรือบนเรือที่มีพื้นที่ดาดฟ้าจำกัด
ระบบนี้ใช้การออกแบบกระปุกเกียร์และมอเตอร์ไฮดรอลิกแบบบูรณาการขนาดกะทัดรัด ช่วยลดพื้นที่ติดตั้งให้เหลือน้อยที่สุด ในขณะที่ยังคงประสิทธิภาพการจัดการสมอเรือที่เชื่อถือได้
เหมาะสำหรับเรือขนาดเล็ก เรือทำงาน และเรือที่มีผังดาดฟ้าหน้าแคบ
สมอเรือนี้ออกแบบมาเพื่อการจัดการโซ่สมอเรือเป็นหลัก โดยมีตัวเลือกการจัดการเชือกเสริมผ่านหัวกว้าน
ข้อมูลจำเพาะโดยย่อ
• ขนาดโซ่สมอ: 12.5–30 มม.
• แรงดึงโซ่สมอ: 5.9–38.3 kN
• แรงเบรก: 30–231 kN
• ความเร็วโซ่: 9–15 ม./นาที
• แรงดึงหัวกว้าน: 5–30 kN
• ความจุโซ่: สูงสุด 82.5 ม.
• กำลังมอเตอร์: 4–15 kW
• ประเภทไดรฟ์: ไฮดรอลิก (HPU ไฟฟ้า)
• การกำหนดค่า: กงล้อเดี่ยว/คู่ + หัวกว้าน
• การควบคุม: การควบคุมจอยสติ๊กเฉพาะที่
• เกรดโซ่: U2 / U3
พารามิเตอร์ทางเทคนิคหลัก
| โซ่ (มม.) | แรงดึงโซ่ (kN) | แรงเบรก (kN) | ความเร็ว (ม./นาที) | แรงดึงหัวกว้าน (kN) | กำลังมอเตอร์ (kW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 10 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 30 | 22 |
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกขนาดโซ่ (12.5–30 มม.) | ขั้นตอนที่ 2 – จับคู่แรงดึงโซ่สมอ (5.9–38.3 kN) | ขั้นตอนที่ 3 – ยืนยันแรงเบรก (30–231 kN) | ขั้นตอนที่ 4 – เลือกความเร็วโซ่ (9–15 ม./นาที) | ขั้นตอนที่ 5 – ยืนยันไดรฟ์ไฮดรอลิก | ขั้นตอนที่ 6 – เลือกการกำหนดค่า | ขั้นตอนที่ 7 – แผนผังการติดตั้ง
โครงสร้างและส่วนประกอบ
โครงสร้างและส่วนประกอบ: มอเตอร์ไฮดรอลิก (รวม) | กระปุกเกียร์ขนาดกะทัดรัด | กงล้อ (จัดการโซ่) | หัวกว้าน | ระบบเบรก | ระบบคลัตช์ | ชุดกำลังไฮดรอลิก | วาล์วควบคุม | โครงฐาน
คุณลักษณะที่กำหนดเอง
ขนาดโซ่ | แรงดึงโซ่ | แรงเบรก | แรงดึงหัวกว้าน | ประเภทไดรฟ์ | การกำหนดค่า | ประเภทการควบคุม
คู่มือการกำหนดค่าและการสอบถามที่กำหนดเอง
ขนาดโซ่ | เกรดโซ่ | ข้อกำหนดแรงดึง | แรงเบรก | พื้นที่ติดตั้ง | ระบบควบคุม | ประเภทเรือ
วิธีการทำงาน
มอเตอร์ไฮดรอลิกขับเคลื่อนกระปุกเกียร์เพื่อหมุนกงล้อสำหรับการจัดการโซ่สมอเรือ
สมอจะถูกยกขึ้นหรือลดลงผ่านกงล้อ ในขณะที่ระบบเบรกและคลัตช์ช่วยให้มั่นใจในการควบคุมโหลดที่ปลอดภัย
การออกแบบแบบบูรณาการขนาดกะทัดรัดช่วยให้การทำงานมีประสิทธิภาพในพื้นที่ติดตั้งที่จำกัด
การใช้งาน
การใช้งาน: เรือขนาดเล็ก | เรือทำงาน | เรือประมง | เรือลาดตระเวน | เรือดาดฟ้าแคบ | การปฏิบัติการจัดการสมอเรือ
การรับรองและข้อดี
การรับรอง: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
ข้อดี: การออกแบบที่ประหยัดพื้นที่และกะทัดรัด | มอเตอร์ไฮดรอลิกและกระปุกเกียร์แบบบูรณาการ | ติดตั้งง่าย | บำรุงรักษาต่ำ | การจัดการโซ่สมอเรือที่เชื่อถือได้ | เหมาะสำหรับพื้นที่ดาดฟ้าจำกัด
แบบและรูปถ่าย
• แบบแปลนทั่วไป
• แบบโครงสร้างกะทัดรัด
• แผนผังการติดตั้ง

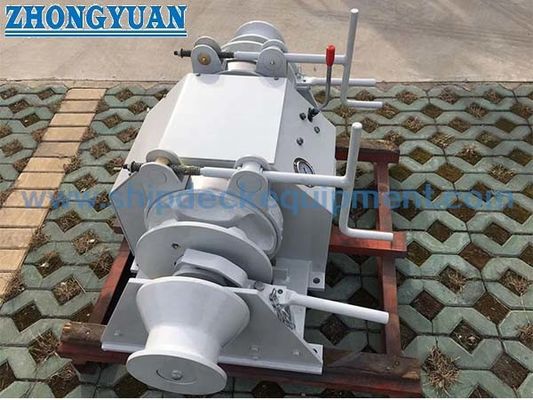

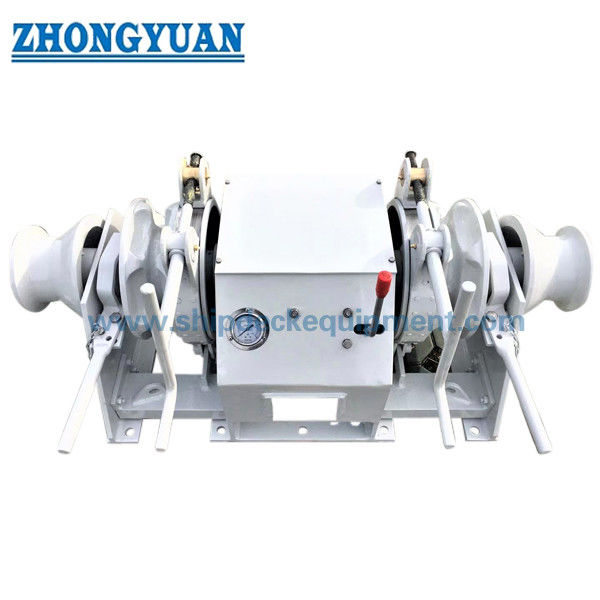

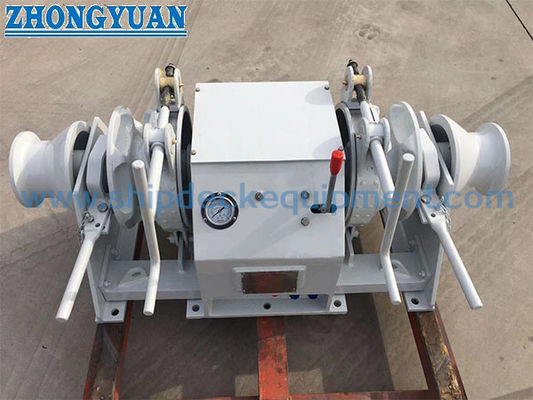

• รูปถ่ายผลิตภัณฑ์
ข้อมูลการสั่งซื้อ
• MOQ: 1 หน่วย
• ระยะเวลาจัดส่ง: ขึ้นอยู่กับโครงการ
• การชำระเงิน: T/T, L/C
• การปรับแต่ง: มีให้บริการ
คำถามที่พบบ่อย
คำถามที่ 1: อะไรที่ทำให้สมอเรือนี้แตกต่าง?
คำตอบ: การออกแบบแบบบูรณาการขนาดกะทัดรัดสำหรับพื้นที่ดาดฟ้าที่จำกัด
คำถามที่ 2: เหมาะสำหรับเรือขนาดใหญ่หรือไม่?
คำตอบ: ส่วนใหญ่ได้รับการออกแบบมาสำหรับเรือขนาดเล็กถึงขนาดกลาง
คำถามที่ 3: สามารถปรับแต่งการกำหนดค่าได้หรือไม่?
คำตอบ: ได้ สามารถปรับแต่งการกำหนดค่ากงล้อและหัวกว้านได้
