JIS F 2014 แบบฟอร์ม DF DS Closed Type 3 Rollers Shipside Fairlead Ship Mooring Equipment
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | JIS F 2014-1987 | Gõ phím: | DF&DS ชนิดปิด |
|---|---|---|---|
| เส้นผ่านศูนย์กลางลูกกลิ้ง: | 150~450mm | หมายเลขลูกกลิ้ง: | 3 ลูกกลิ้ง |
| น้ำหนักลูกกลิ้ง: | 53.8~650กก. | วัสดุ: | เหล็กอ่อน, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อเป็นก้อนกลม |
| การรักษาพื้นผิว: | พ่นทรายเป็น S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น เคลือบสังกะสี ขัดเงา ปรับแต่งพื้นผิวได้ | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | แบบปิด สะพายเรือ,3 รอลเลอร์ ท่าเรือ,JIS F 2014 สายด่วนทางเรือ |
||
รายละเอียดสินค้า

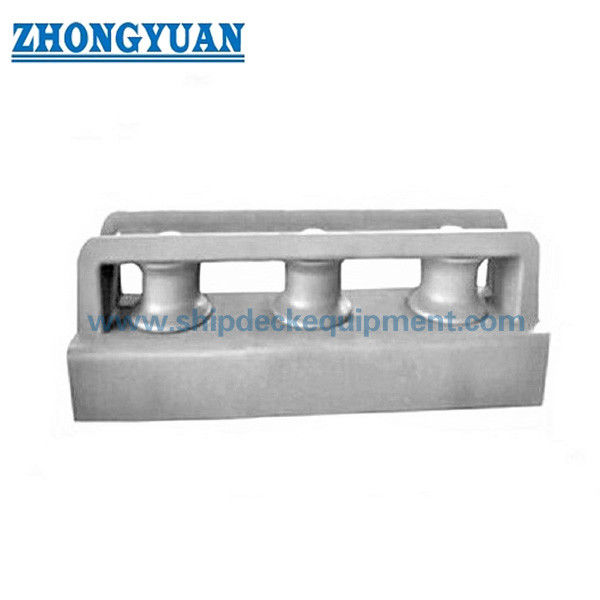

JIS F 2014 แบบฟอร์ม DF DS Closed Type 3 Rollers Shipside Fairlead อุปกรณ์จอดเรือ
คำอธิบาย:
ลูกกลิ้งแฟร์ลีดแบบปิด DF DS สามารถเรียกได้ว่าปิดลูกกลิ้งแฟร์ลีดสามตัวติดตั้งแฟร์ลีดไว้บนดาดฟ้าเรือและนำทางไปตามทิศทางของเชือกนอกจากนี้ ผลิตภัณฑ์นี้ได้รับการรับรองโดย IACSและเราสามารถผลิตงานแฟร์ลีดแบบปกติได้ตามความต้องการของคุณหากคุณสนใจในผลิตภัณฑ์ของเรา โปรดอย่าลังเลที่จะติดต่อเรา
ข้อกำหนดทางเทคนิคหลัก:
1. มาตรฐานทางเทคนิค: JIS F 2014-1987
2. ประเภท: DF&DS CLOSED TYPE
3. เส้นผ่านศูนย์กลางลูกกลิ้ง: 150 ~ 450mm
4. หมายเลขลูกกลิ้ง: 3 ลูกกลิ้ง
5. น้ำหนักลูกกลิ้ง:53.8~650kg
6. วัสดุ: เหล็กอ่อน, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อเป็นก้อนกลม
7. การรักษาพื้นผิว: พ่นทรายเป็น S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น, สังกะสี, ขัดเงา, ปรับแต่งพื้นผิวได้
8. ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
9. สามารถปรับแต่งได้
พารามิเตอร์ทางเทคนิคหลัก:
| ระบุ Dia | ดี | หลี่ | ฉัน | I1 | I2 |
| 150 | 150 | 1440 | 420 | ＼ | 300 |
| 200 | 200 | 1720 | 530 | ＼ | 330 |
| 250 | 250 | 2070 | 640 | ＼ | 395 |
| 300 | 300 | 2360 | 750 | ＼ | 430 |
| 350 | 350 | 2750 | 860 | ＼ | 515 |
| 400 | 400 | 3070 | 970 | ＼ | 565 |
| 450 | 450 | 3440 | 1080 | ＼ | 640 |
| ระบุ Dia. |
ลูกกลิ้ง | บุช | ||||||||||||||
| ดี | D1 | D2 | ชม | ชม. | ชั่วโมง1 | ชั่วโมง2 | นาที. t |
r | r1 | r2 | t8 | t9 | D3 | ชั่วโมง1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | IO | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.ส |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| ระบุ Dia. |
เครื่องซักผ้า | เข็มหมุด | ที่นั่งและพยุง | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | หลี่ | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | ไม่ | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| ระบุ Dia. |
ที่นั่งและพยุง | ชุดสกรูสำหรับบุช | ตรวจสอบชิ้น | |||||||||||||
| L3 | D7 | D8 | บี | t4 | t5 | r5 | r6 | W1 | W2 | สายฟ้า ระบุ Dia. |
สายฟ้า ความยาว |
เลขที่ | เอ | ข | ค | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | นางสาว | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 17 | 从50 | 18 | 14 | 90 | 60 | 13 | 10 | นางสาว | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | นางสาว | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | นางสาว | 20 | 4 | 65 | 135 | 90 |
ภาพวาดของ JIS F 2014 แบบฟอร์ม DF DS Closed Type 3 Rollers Shipside Fairlead อุปกรณ์จอดเรือ
