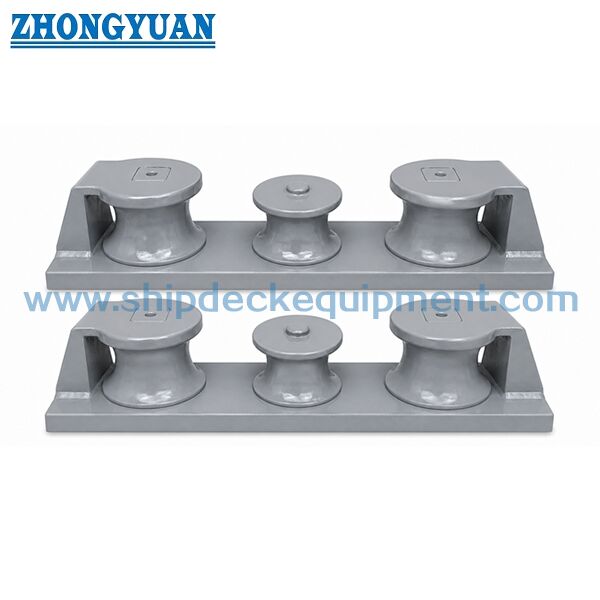

มารีน 3 รอลเลอร์ ช็อค หมุนสแตนเลส โรลเลอร์ ช็อคสําหรับเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ซีบี/ที 38-1999 | พิมพ์: | ลูกกลิ้งเดี่ยวแบบฟอร์ม C |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 75~350มม | หมายเลขลูกกลิ้ง: | สามลูกกลิ้ง |
| น้ำหนักลูกกลิ้ง: | 27-1915กก | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | อุปกรณ์การจอดเรือ,3 รอลเลอร์เฟียร์ลีด,3 รอลเลอร์ Fairlead อุปกรณ์จอดเรือ |
||
รายละเอียดสินค้า
มารีน 3 รอลเลอร์ ช็อค หมุนสแตนเลส โรลเลอร์ ช็อคสําหรับเรือ
ภาพรวมสินค้า
เครื่องปั่นสามม้วนทางทะเลถูกออกแบบมาเพื่อนําเชือกติดต่อผ่านช่องเปิดที่ตั้งโดยการลดการขัดแย้งและควบคุมทิศทางเชือก
เปรียบเทียบกับถังถังแบบปกติ โครงสร้างสามม้วนที่บูรณาการ ทําให้การนําเชือกได้หลายทิศทาง และลดความเครียดในท้องถิ่นและการสกัดเชือกอย่างสําคัญ
ผลิตภัณฑ์นี้ปฏิบัติตามมาตรฐาน CB/T 38-1999 ประเภท C โดยแทนที่ CB39-66 ประเภท C
CB/T 38-1999 ใช้โครงสร้างฐานผสมผสาน ให้การถ่ายโอนภาระที่ดีขึ้นและความสมบูรณ์แบบทางโครงสร้างที่สูงกว่าเมื่อเทียบกับการออกแบบ CB39-66 ที่ใช้พับ
แต่ละรุ่นตรงกับภาระการหักเชือกเฉพาะ (MBL) ทําให้สามารถเลือกภาระได้อย่างแม่นยํา
รายละเอียดเร็ว
- โครงสร้าง: สามม้วน → การนําเชือกหลายทิศทาง
- กว้างเส้นใยที่ใช้ได้: 7?? 37 mm → ระยะการเลือกแบบมาตรฐาน
- ปริมาตรการเลือกกุญแจ
- การติดตั้ง: ฐานปั่น (CB/T 38-1999) / โบลท์บน (CB39-66 แทน)
- วัสดุ: เหล็กท่อ → ความแข็งแรงและทนทานสูง
- พื้นผิว: การแปรรูปเรียบ → ป้องกันเชือก
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
ปริมาตรเทคนิคหลัก (CB/T 38-1999 ประเภท C)
| ขนาดนาม | การหักห่วงสูงสุดของเชือก (kN) | สายด้ายเชือก Dia | ไฟเบอร์โรป ไดอา | L | B | H | L1 | D | น้ําหนัก (kg) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
ฐานการบรรทุกและการเลือก
"ความแตกสูงสุดของเชือก (kN) " หมายถึงความหนักในการแตกสูงสุด (MBL) ของเชือกที่ใช้
ขนาดของตะขอแต่ละชิ้นถูกสอดคล้องกับระดับความแข็งแรงของเชือกที่ตรงกัน
SWL ราคาอ้างอิง ≈ ห่วง MBL ÷ ปัจจัยความปลอดภัย (โดยทั่วไป 1.5 ∼ 2.0)
หมัดถูกออกแบบให้ทนกับภาระที่เท่ากับหรือเกินความแข็งแรงในการแตกของเชือก เพื่อรับประกันความปลอดภัยของโครงสร้างภายใต้สภาพที่รุนแรง
คู่มือการเลือก
ขั้นตอนที่ 1 เลือกกว้างเชือก
ขั้นตอนที่ 2 ยืนยันภาระการหักเชือก (MBL) → ปริมาตรการเลือกหลัก
ขั้นตอนที่ 3 เลือกขนาดคอค → ให้ตรงกันทั้งกว้างเชือกและ MBL
ขั้นตอนที่ 4 ยืนยันประเภทการติดตั้ง → หมัด (สร้างใหม่) / หมัด (เปลี่ยน)
ขั้นตอนที่ 5 ยืนยันความต้องการการรับรอง
หมายเหตุด้านวิศวกรรม
CB/T 38-1999 นํามาใช้การจับตามองที่ขึ้นอยู่กับภาระ โดยที่แต่ละรุ่นตรงกับความแข็งแรงในการหักสายเชือกที่เฉพาะเจาะจง
นี่ทําให้การสอดคล้องที่ดีกว่าระหว่างการออกแบบระบบการติดต่อและภาระการทํางานจริง
โครงสร้าง
กลมสามกลม กลมหล่อลวด ฐานผสมผสาน โครงสร้างเสริม
คุณสมบัติตามสั่ง
การออกแบบสามม้วน → การกระจายภาระและลดการสกัดเชือก
รอลเลอร์หมุนฟรี → ลดการขัดแย้ง
หน่วยเหล็กหล่อ → ความแข็งแรงสูง
ผิวสัมผัสเรียบ → ป้องกันเชือก
คู่มือสอบสวน
ให้ระบุกว้างของเชือก, ขนาดของเชือก MBL, ประเภทการติดตั้ง, ประเภทของภาชนะและความต้องการการรับรอง
วิธี การ
เชือกผ่านกระแทก → รอลเลอร์หมุน → การขัดขัดลด → เชือกนําอย่างราบรื่น → การสกัดลดลง
การใช้งาน
ลอยหน้าเรือ หลังเรือ หนองคาน ริมลอยคาน
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย

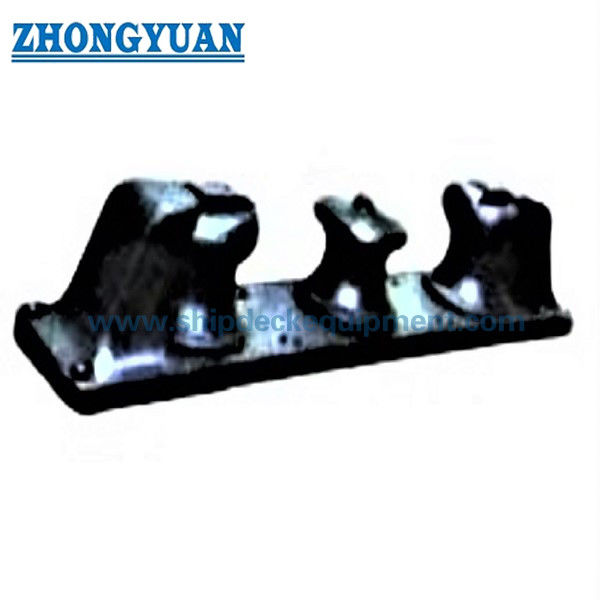

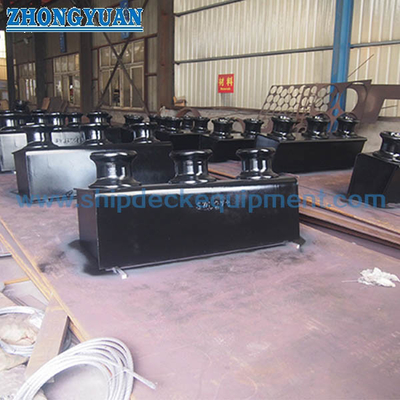

รูปแบบการจัดทําทั่วไปและรูปภาพสินค้า
การสั่งซื้อ
กําหนดขนาด วัสดุ การเคลือบ การรับรอง
FAQ
Q1: ทําไมต้องใช้กล่องกล่องสามกล่อง?
A: เพื่อลดการขัดแย้ง แบ่งแบ่งภาระและปกป้องเชือกจอด
Q2: รอลเลอร์หมุนไหม?
ตอบ: ครับ รอลเลอร์ทั้งหมดหมุนได้อย่างอิสระ เพื่อลดการสวมใส่ให้น้อยที่สุด
Q3: วิธีการเลือกขนาด?
ตอบ: โดยใช้เส้นผ่าตัดเชือก และแรงบดจากโต๊ะ
Q4: ผมควรเลือกมาตรฐานไหนสําหรับโครงการของผม?
A: สําหรับโครงการสร้างใหม่ แนะนํามาตรฐานที่อัพเดท เช่น CB / T 38-1999 หรือความต้องการของสังคมการจัดหมวดหมู่
สําหรับภาชนะที่มีอยู่ ขนาด CB 39-66 มักจะใช้สําหรับการเปลี่ยนโดยตรง
