DIN 5685 เชือกเหล็กกลมปั่น

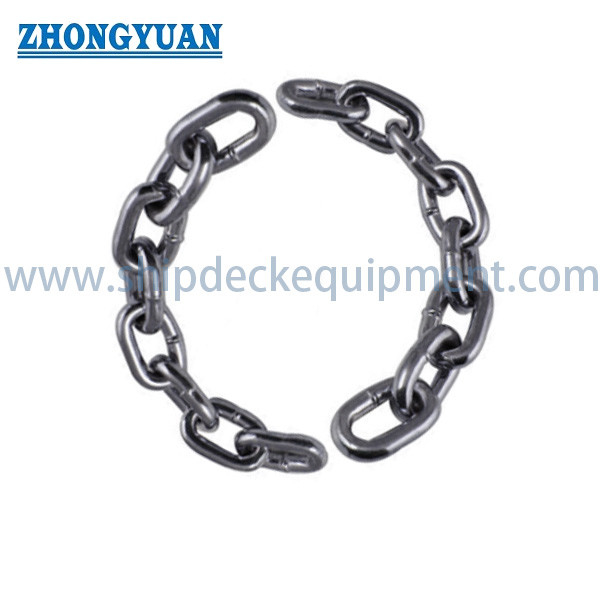

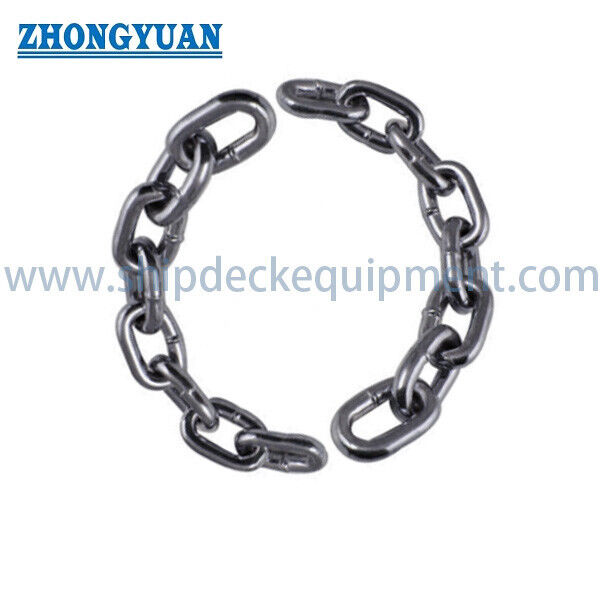

โซ่เหล็กกลมเชื่อม DIN 5685 | โซ่ข้อสั้นและข้อยาวสำหรับใช้งานทั่วไป

ภาพรวมผลิตภัณฑ์

โซ่เหล็กกลมเชื่อม DIN 5685 มีไว้สำหรับใช้งานทั่วไป ไม่ใช่สำหรับการยก โดยต้องการโซ่เหล็กที่ยืดหยุ่นสำหรับกั้น การยึดส่วนประกอบที่หลวม การป้องกันการสูญหาย การจัดระเบียบในโรงงาน หรือบริการอรรถประโยชน์ที่คล้ายคลึงกัน โซ่ประกอบด้วยข้อเหล็กกลมเชื่อม และสามารถจัดหาได้ในรูปทรงข้อสั้นหรือข้อยาว โดยเลือกเส้นผ่านศูนย์กลางข้อ ความยาวภายใน ความกว้างภายนอก การเคลือบผิว และความยาวในการจัดส่งให้เหมาะสมกับการติดตั้ง

สำหรับการใช้งานบนเรือหรือในอุตสาหกรรม ผลิตภัณฑ์นี้ควรถือเป็นโซ่อรรถประโยชน์ ไม่ใช่สำหรับอุปกรณ์ยกทางทะเล การสมอ การลากจูง การผูกเรือ การยึดสินค้า หรือการยก โซ่ DIN 5685 ซีรีส์ปัจจุบันครอบคลุมโซ่เหล็กกลมเชื่อมที่ไม่ผ่านการทดสอบแรงดึง ดังนั้นความเหมาะสมจึงขึ้นอยู่กับหน้าที่การใช้งานที่ไม่ใช่การยก สภาพแวดล้อมที่สัมผัส ความเข้ากันได้ของมิติ และข้อกำหนดการจัดซื้อ

ขอบเขตผลิตภัณฑ์และข้อจำกัดด้านความปลอดภัย

• โซ่ที่ไม่ผ่านการทดสอบแรงดึง → มาตรฐานไม่กำหนดให้มีการทดสอบแรงดึงสำหรับผลิตภัณฑ์ตระกูลนี้
• ห้ามใช้สำหรับการยก → ห้ามใช้เป็นสายรัดโซ่ โซ่รอก สื่อกลางในการยก หรือการแขวนรับน้ำหนัก
• ไม่ใช่สิ่งทดแทนโซ่สมอ โซ่ลากจูง โซ่รัด โซ่ลำเลียง โซ่เหมือง หรือโซ่ทดสอบเฉพาะการใช้งานอื่น ๆ
• ตัวเลขโหลดอ้างอิงของผู้จำหน่ายใด ๆ จะต้องไม่ถูกนำเสนอหรือตีความว่าเป็น WLL, SWL, แรงดึงทดสอบ หรือกำลังยกที่ได้รับการรับรอง

ข้อมูลจำเพาะโดยย่อ

• ตระกูลมาตรฐาน: DIN 5685-1 ข้อขนาดยาว, DIN 5685-2 ข้อกึ่งยาว, และ DIN 5685-3 ข้อสั้น → ยืนยันส่วนที่ใช้งานได้ในปัจจุบันในใบสั่งซื้อ
• โครงสร้าง: ข้อเหล็กกลมเชื่อม → โซ่อรรถประโยชน์รูปทรงเรียบง่าย ไม่มีการปรับเทียบสำหรับเฟืองโซ่
• ช่วงขนาดในข้อมูลที่จัดหา: เส้นผ่านศูนย์กลางข้อ 2 ถึง 13 มม. → ครอบคลุมการใช้งานอรรถประโยชน์เบาและการยึดทั่วไป
• การระบุข้อเชิงพาณิชย์ในตารางที่จัดหา: ชนิด A ข้อสั้น และชนิด C ข้อยาว → ยืนยันความเทียบเท่ากับฉบับ DIN และแบบร่างที่ต้องการ
• ช่วงมวลโดยประมาณ: 6 ถึง 345 กก. ต่อ 100 ม. ขึ้นอยู่กับเส้นผ่านศูนย์กลางและระยะห่างข้อ → เกี่ยวข้องกับการจัดการ การบรรจุ และการขนส่ง
• ตัวเลือกการเคลือบผิว: สีธรรมชาติ, ทาสีดำ, ชุบสังกะสี, อาบสังกะสีร้อน, หรือการเคลือบตามที่ระบุในโครงการ → เลือกตามสภาพแวดล้อมและการติดตั้งอุปกรณ์เสริม
• สถานะโหลดมาตรฐาน: ไม่ผ่านการทดสอบแรงดึง → ความสอดคล้องของมิติและวัสดุไม่ถือเป็นการอนุมัติการยก

ประเภทข้อและการเลือกมาตรฐาน

ชนิด A ในตารางที่จัดหาใช้ความยาวข้อด้านในที่สั้นกว่า ทำให้ได้รูปแบบข้อที่กะทัดรัดกว่าและมีข้อต่อหน่วยความยาวมากขึ้น ชนิด C ใช้ความยาวข้อด้านในที่ยาวกว่าและมวลต่อ 100 ม. ที่ต่ำกว่าสำหรับเส้นผ่านศูนย์กลางที่ระบุเท่ากันในตารางที่จัดหา

สำหรับการสั่งซื้อใหม่ การระบุไม่ควรอาศัยเพียง A หรือ C เท่านั้น ยืนยันแบบร่างข้อที่ต้องการและส่วน DIN 5685 ที่ใช้งานได้: DIN 5685-1 สำหรับโซ่ข้อยาว, DIN 5685-2 สำหรับโซ่ข้อกึ่งยาว, หรือ DIN 5685-3 สำหรับโซ่ข้อสั้น ฉบับ DIN 5685 แบบตัวเลขเดี่ยวในอดีตถูกแทนที่ด้วยซีรีส์แบบส่วน

พารามิเตอร์ทางเทคนิคหลัก

การอ้างอิงเหล็กโซ่: DIN 17115 เป็นมาตรฐานการส่งมอบทางเทคนิคของ DIN ปัจจุบันสำหรับเหล็กที่ใช้สำหรับโซ่ข้อกลมเชื่อมและส่วนประกอบโซ่ การนำไปใช้และการเลือกเกรดยังคงอยู่ภายใต้ข้อกำหนดโซ่ที่สั่งซื้อ

• รูปแบบการผลิต: ข้อเหล็กกลมเชื่อม; กระบวนการเชื่อม เกณฑ์การยอมรับการเชื่อม และขอบเขตการตรวจสอบต้องยืนยันโดยผู้ผลิต
• การเคลือบผิวสีธรรมชาติหรือทาสีดำ เหมาะสำหรับการใช้งานอรรถประโยชน์ในที่แห้งหรือควบคุม ซึ่งข้อกำหนดการป้องกันการกัดกร่อนมีจำกัด
• การชุบสังกะสีหรือการอาบสังกะสีร้อนช่วยเพิ่มความต้านทานการกัดกร่อน แต่ควรตรวจสอบความหนาของการเคลือบและระยะห่างภายในเมื่อโซ่ผ่านห่วง ตัวยึด หรือข้อต่อ
• สแตนเลส เหล็กอัลลอยด์ เหล็กกล้ากำลังสูง การอบชุบด้วยความร้อน การเคลือบผง หรือสีพิเศษ ไม่ใช่คุณสมบัติโดยธรรมชาติของ DIN 5685 และควรถือเป็นข้อกำหนดโครงการแยกต่างหาก
• การตรวจสอบและการควบคุมการจัดส่ง
• การตรวจสอบมิติ: เส้นผ่านศูนย์กลางข้อ d, ความยาวภายใน t, ความกว้างภายนอก b, และความยาวที่สั่งซื้อ

การตรวจสอบด้วยสายตา: รูปทรงข้อ ความต่อเนื่องของการเชื่อม ขอบคมที่เป็นอันตราย สภาพพื้นผิว และการครอบคลุมของการเคลือบผิว (ถ้ามี)

• การตรวจสอบการจัดส่ง: ปริมาณ มวลหรือความยาว การเคลือบผิว การบรรจุ การระบุตัวตน และเอกสารที่สั่งซื้อ
• ใบรับรองวัสดุ รายงานมิติ รายงานการเคลือบผิว หรือการทดสอบเพิ่มเติมสามารถจัดเตรียมได้ตามใบสั่งซื้อ จะไม่รวมโดยอัตโนมัติ
• การทดสอบเพิ่มเติมไม่ถือว่าโซ่อรรถประโยชน์ DIN 5685 เป็นโซ่ยกที่ได้รับการรับรอง เว้นแต่ผลิตภัณฑ์ทั้งหมดได้รับการออกแบบ ผลิต ทดสอบ ทำเครื่องหมาย และรับรองตามมาตรฐานโซ่ยกที่ใช้งานได้
• คู่มือการเลือกและการสอบถาม
• ขั้นตอนที่ 1: ยืนยันการใช้งานจริงและระบุให้ชัดเจนว่าโซ่มีไว้สำหรับหน้าที่ที่ไม่ใช่การยก การยกด้วยรอก การสมอ หรือหน้าที่ที่สำคัญต่อความปลอดภัย

ขั้นตอนที่ 2: ยืนยันส่วนมาตรฐานที่ต้องการและรูปทรงข้อ: ข้อสั้น, ข้อกึ่งยาว, หรือข้อยาว; จัดเตรียมแบบร่างที่ใช้งานได้เมื่อใช้การระบุเชิงพาณิชย์ A / C

ขั้นตอนที่ 3: ระบุเส้นผ่านศูนย์กลางข้อ d, ความยาวภายใน t, ความกว้างภายนอก b, ความยาวรวมที่ต้องการ, ความคลาดเคลื่อนของความยาวตัด, และอุปกรณ์เชื่อมต่อใด ๆ

ขั้นตอนที่ 4: ระบุเกรดวัสดุ การเคลือบผิว สี สภาพแวดล้อมที่สัมผัส และไม่ว่าการชุบสังกะสีหรือการอาบสังกะสีร้อนจะต้องเป็นไปตามข้อกำหนดการเคลือบผิวแยกต่างหากหรือไม่

ขั้นตอนที่ 5: ยืนยันขอบเขตการตรวจสอบและเอกสาร: รายงานมิติ ใบรับรองวัสดุ รายงานการเคลือบผิว การอนุมัติตัวอย่าง หรือการสังเกตการณ์โดยบุคคลที่สาม หากจำเป็น

ขั้นตอนที่ 6: ระบุปริมาณ วิธีการบรรจุ ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และอ้างอิงแบบร่างหรือรูปถ่าย

หมายเหตุเกี่ยวกับความเข้ากันได้และการใช้งาน

ตรวจสอบช่องว่างของห่วง โซ่ ตัวยึด ห่วงรองรับ หรือสลักยึดกับขนาดข้อที่เสร็จสมบูรณ์

ห้ามบังคับข้อที่ชุบสังกะสีผ่านข้อต่อที่เล็กเกินไป การเสียหายจากการเคลือบอาจทำให้เหล็กฐานสัมผัสและลดการป้องกันการกัดกร่อน

• หลีกเลี่ยงการใช้งานที่เกี่ยวข้องกับการวิ่งต่อเนื่องบนเฟืองโซ่หรือเฟืองแบบมีร่อง เว้นแต่จะระบุมาตรฐานโซ่ที่ปรับเทียบแล้ว
• เปลี่ยนโซ่ที่แสดงการกัดกร่อนอย่างรุนแรง รอยเชื่อมแตกร้าว ข้อต่อบิดเบี้ยว การสึกหรอมากเกินไป หรือความเสียหายที่ไม่สอดคล้องกับหน้าที่อรรถประโยชน์ที่ตั้งใจไว้
• คุณลักษณะที่กำหนดเอง
• ประเภทผลิตภัณฑ์: โซ่เหล็กกลมเชื่อมสำหรับใช้งานทั่วไป → ใช้สำหรับหน้าที่อรรถประโยชน์และการยึด แทนที่จะเป็นการยกหรือรับน้ำหนัก

ตระกูลมาตรฐาน: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → เลือกส่วนที่ใช้งานได้ตามรูปทรงข้อยาว, ข้อกึ่งยาว, หรือข้อสั้น

• ประเภทเชิงพาณิชย์: ชนิด A ข้อสั้น / ชนิด C ข้อยาว → การระบุที่ลูกค้าจัดหา ซึ่งต้องมีการยืนยันแบบร่างและฉบับ
• เส้นผ่านศูนย์กลางที่ระบุ: 2–13 มม. ในตารางที่จัดหา → เลือกพร้อมกับช่องเปิดข้อและความเข้ากันได้ของอุปกรณ์เสริม
• โครงสร้าง: ข้อเหล็กกลมเชื่อม → โครงสร้างโซ่อรรถประโยชน์ที่ไม่ปรับเทียบ
• การเคลือบผิว: สีธรรมชาติ / ทาสีดำ / ชุบสังกะสี / อาบสังกะสีร้อน / เคลือบตามที่ระบุ → จับคู่กับสภาพแวดล้อมที่สัมผัสและการกวาดล้างมิติ
• สถานะโหลด: ไม่ผ่านการทดสอบแรงดึง → ไม่ใช่โซ่ยกที่ได้รับการรับรอง WLL, SWL, โซ่ลากจูง, โซ่สมอ, หรือโซ่ยึดสินค้า
• การใช้งาน
• รั้วอุตสาหกรรม | การยึดส่วนประกอบที่หลวมเพื่อป้องกันการสูญหาย | การป้องกันเครื่องจักรและโรงงาน | การจัดเตรียมอรรถประโยชน์ในคลังสินค้า | การใช้งานทั่วไปทางการเกษตร | การใช้งานอรรถประโยชน์บนดาดฟ้าเรือที่ไม่มีการยก การสมอ การลากจูง การผูกเรือ การยึดสินค้า หรือการรับน้ำหนักที่สำคัญต่อความปลอดภัย

เอกสาร

เอกสารที่มีอยู่ควรตกลงกันก่อนการผลิต และอาจรวมถึงใบรับรองความสอดคล้องเชิงพาณิชย์ ใบรับรองวัสดุ รายงานการตรวจสอบมิติ รายงานการเคลือบผิว รายการบรรจุภัณฑ์ และการระบุการตรวจสอบย้อนกลับ ใบรับรองการยกหรือการอนุมัติของสมาคมการจำแนกประเภทจะต้องไม่ถูกตีความสำหรับผลิตภัณฑ์ที่ไม่ผ่านการทดสอบแรงดึงนี้

แบบร่างและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: โซ่ DIN 5685 สามารถใช้สำหรับการยกหรือเป็นสายรัดโซ่ได้หรือไม่?

คำตอบที่ 1: ไม่ได้ ตระกูล DIN 5685 ปัจจุบันครอบคลุมโซ่เหล็กกลมเชื่อมที่ไม่ผ่านการทดสอบแรงดึง ไม่ควรใช้เป็นสื่อกลางในการยก สายรัดโซ่ โซ่รอก หรือการแขวนรับน้ำหนัก

คำถามที่ 2: ความแตกต่างระหว่างชนิด A และชนิด C ในตารางที่จัดหาคืออะไร?

คำตอบที่ 2: ชนิด A ใช้ความยาวข้อด้านในที่สั้นกว่า ในขณะที่ชนิด C ใช้ความยาวข้อด้านในที่ยาวกว่าและมีมวลต่อ 100 ม. ที่ต่ำกว่าสำหรับเส้นผ่านศูนย์กลางที่ระบุเท่ากัน คำสั่งซื้อควรกำหนดส่วน DIN 5685 ปัจจุบันที่ใช้งานได้และแบบร่างข้อที่อนุมัติด้วย

คำถามที่ 3: การเคลือบผิวแบบใดที่เหมาะสำหรับสภาพแวดล้อมภายนอกอาคารหรือทะเล?

คำตอบที่ 3: โดยปกติแล้ว การชุบสังกะสีหรือการอาบสังกะสีร้อนจะพิจารณาก่อนสีธรรมชาติหรือสีดำสำหรับการสัมผัสกับสารกัดกร่อน แต่การเลือกขั้นสุดท้ายขึ้นอยู่กับสภาพแวดล้อมการใช้งาน ข้อกำหนดการเคลือบผิว รูปลักษณ์ที่ต้องการ และระยะห่างผ่านข้อต่อที่เข้ากันได้
