สายโซ่โซ่สอดกลมสแตนดาร์ทของนอร์เวย์สําหรับการใช้งานทางทะเลและอุตสาหกรรม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | ห่วงโซ่ข้อเหวี่ยง | วัสดุ: | เหล็ก |
|---|---|---|---|
| การรักษาพื้นผิว: | เอล.แกล, สีตัวเอง, เอชดีจี | โครงสร้าง: | โซ่เชื่อมแบบแฟลชชน |
| คุณสมบัติ: | ทนความร้อน | ใบรับรอง: | เอสจีเอ |
| การใช้งาน: | โซ่ส่ง | ||
| เน้น: | ห่วงโซ่มาตรฐานนอร์เวย์ความแข็งแรงสูง,การเชื่อมโยงห่วงโซ่มาตรฐานนอร์เวย์ร้อนชุบสังกะสี |
||
รายละเอียดสินค้า

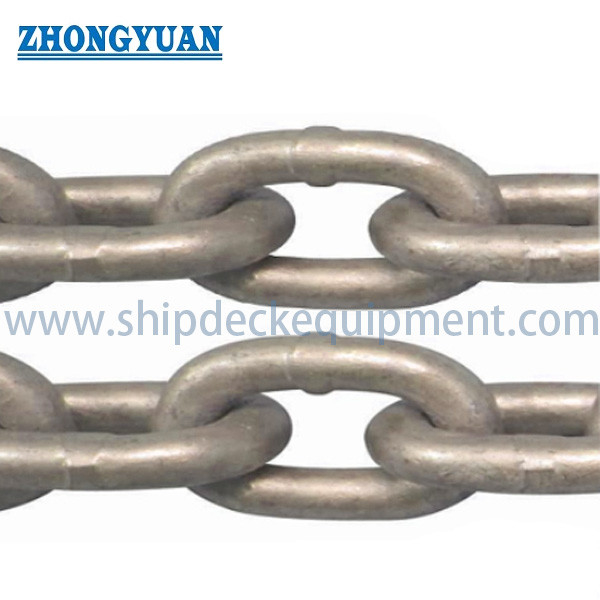

โซ่เหล็กกลมเชื่อมมาตรฐานนอร์เวย์สำหรับงานทะเลและอุตสาหกรรม
ภาพรวมผลิตภัณฑ์
โซ่เหล็กกลมเชื่อมมาตรฐานนอร์เวย์มีจำหน่ายตามอนุกรมมิติที่นิยมทางการตลาดในชื่อโซ่แบบนอร์เวย์ โดยมีเส้นผ่านศูนย์กลางแกนเหล็กตั้งแต่ 3.5 มม. ถึง 19 มม. โซ่ประกอบด้วยห่วงเหล็กกลมที่เกี่ยวกันเป็นข้อๆ ซึ่งขึ้นรูปและเชื่อมด้วยการเชื่อมแบบแฟลชบัตต์เป็นความยาวต่อเนื่อง มีวัตถุประสงค์เพื่อใช้งานทั่วไปในทะเล การประมง การเกษตร ป่าไม้ การแขวน การเชื่อมต่อ การกั้น และงานอุตสาหกรรมที่รูปทรงของห่วงและฐานรับน้ำหนักที่ระบุเหมาะสม
ข้อมูลที่จัดหาให้มีมิติของห่วง น้ำหนักต่อหน่วย โหลดที่รับแรงดึงขาดอ้างอิง และความยาวมาตรฐานที่จัดหาให้ ไม่ได้ระบุหมายเลขมาตรฐาน NS ที่แน่นอน เกรดวัสดุ ขีดจำกัดน้ำหนักใช้งาน โหลดทดสอบ สภาพการอบชุบ หรือการรับรองโซ่ยก ดังนั้น โหลดที่รับแรงดึงขาดอ้างอิงจึงต้องไม่ถือว่าเป็น WLL การใช้งานสำหรับการยกเหนือศีรษะ การทำสลิงโซ่ การยก หรือการส่งกำลังที่ปรับเทียบแล้ว จำเป็นต้องมีมาตรฐาน เกรด การทดสอบ การทำเครื่องหมาย และขอบเขตใบรับรองที่ยืนยันแยกต่างหาก
ข้อมูลจำเพาะโดยย่อ
- ประเภทผลิตภัณฑ์: โซ่เหล็กกลมเชื่อมแบบแฟลชบัตต์ → ห่วงเกี่ยวกันแบบยืดหยุ่นสำหรับงานเชื่อมต่อ แขวน และใช้งานทั่วไป
- เส้นผ่านศูนย์กลางแกนเหล็กที่กำหนด: 3.5–19 มม. → ครอบคลุมโซ่ใช้งานน้ำหนักเบาไปจนถึงขนาดใช้งานทั่วไปที่ใหญ่ขึ้น
- ความยาวภายในห่วง: 18–57 มม. → ส่งผลต่อการเคลื่อนไหว ความเข้ากันได้ของอุปกรณ์ต่อพ่วง และจำนวนห่วงต่อเมตร
- ความกว้างภายในห่วง: 5.5–27 มม. → ควรตรวจสอบกับตะขอ สลักเกลียว สลัก หรือส่วนประกอบเชื่อมต่ออื่นๆ
- น้ำหนักต่อหน่วย: 0.25–8.00 กก./ม. → รองรับการจัดการ การบรรจุภัณฑ์ การขนส่ง และการคำนวณมวลรวมของชุดประกอบ
- โหลดที่รับแรงดึงขาดอ้างอิง: 500–14,000 กก. จากตารางที่จัดหาให้ → ค่าอ้างอิงสูงสุดเท่านั้น ไม่ใช่ WLL ที่ประกาศ
- การเคลือบผิว: สีธรรมชาติ, ชุบสังกะสีด้วยไฟฟ้า, ชุบสังกะสีแบบจุ่มร้อน, หรือทาสี → เลือกตามสภาพการกัดกร่อนและความพอดีของมิติ
- รูปแบบการจัดหา: ความยาวตัดมาตรฐาน 30–100 ม. ขึ้นอยู่กับขนาด → ควรยืนยันความยาวที่กำหนดเอง ห่วงปลาย และการบรรจุภัณฑ์ก่อนเสนอราคา
พารามิเตอร์ทางเทคนิคหลัก
| ขนาด | ความยาวภายใน | ความกว้างภายใน | น้ำหนักต่อเมตร |
แรงดึงขาด โหลด |
ความยาวต่อชิ้น | ความยาวต่อม้วน |
| มม. | มม. | มม. | กก. | กก. | ม. | ม. |
| 3.5 | 18.0 | 5.5 | 0.25 | 500 | 100 | 100 |
| 5.0 | 22.0 | 8.5 | 0.50 | 1000 | 100 | 60 |
| 6.5 | 24.0 | 10.0 | 0.85 | 1500 | 50 | 37 |
| 8.0 | 25.5 | 11.0 | 1.35 | 2500 | 50 | 23 |
| 10.0 | 32.0 | 13.0 | 2.10 | 4000 | 30 | 15 |
| 11.0 | 35.0 | 16.0 | 2.55 | 5000 | 30 | |
| 13.0 | 39.0 | 18.0 | 3.70 | 6400 | 30 | |
| 16.0 | 48.0 | 23.0 | 5.70 | 10000 | 30 | |
| 19.0 | 57.0 | 27.0 | 8.00 | 14000 | 30 |
การให้คะแนนโหลดและการใช้งานที่ตั้งใจไว้
- โหลดที่รับแรงดึงขาดคือแรงอ้างอิงที่คาดว่าชิ้นงานทดสอบจะเสียหาย ไม่ใช่โหลดที่อนุญาตให้ใช้งานและต้องไม่ใช้โดยตรงเป็น WLL
- ไม่มีการระบุขีดจำกัดน้ำหนักใช้งาน อัตราส่วนความปลอดภัย โหลดทดสอบ เกรดโซ่ สภาพการอบชุบ หรือมาตรฐานการยอมรับสำหรับซีรีส์นี้
- ผลิตภัณฑ์มาตรฐานควรถือเป็นโซ่ห่วงเชื่อมใช้งานทั่วไป เว้นแต่ข้อกำหนดการซื้อจะระบุหน้าที่การยก การผูก หรือการรับน้ำหนักที่ได้รับการรับรอง
- สำหรับการยกเหนือศีรษะหรือการทำสลิงโซ่ ให้เสนอข้อกำหนดโซ่ยกแยกต่างหาก โดยระบุมาตรฐาน เกรด WLL โหลดทดสอบ โหลดที่รับแรงดึงขาดขั้นต่ำ การทำเครื่องหมาย การตรวจสอบย้อนกลับ และขอบเขตใบรับรองที่เกี่ยวข้อง
- สำหรับการใช้งานกับเฟือง โซ่ขับรอก หรือการส่งกำลัง ต้องยืนยันระยะห่วง ความคลาดเคลื่อนของมิติ การปรับเทียบ ความแข็ง และความเข้ากันได้กับเฟือง โหลดที่ระบุเพียงอย่างเดียวไม่เพียงพอที่จะกำหนดความเหมาะสมสำหรับการส่งกำลัง
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ยืนยันเส้นผ่านศูนย์กลางแกนเหล็กที่กำหนดและความยาว/ความกว้างภายในห่วงที่ต้องการจากแบบลูกค้ารูปแบบอ้างอิง ตะขอ สลักเกลียว สลัก หรืออุปกรณ์ต่อพ่วงที่เข้ากันได้
ขั้นตอนที่ 2: ระบุหน้าที่การใช้งานจริง: ใช้งานทั่วไป การประมง การเกษตร ป่าไม้ การแขวน การกั้น การยึด การส่งกำลัง การผูก หรือการยก หน้าที่ที่ต้องมีการให้คะแนนโหลดต้องมีข้อกำหนดทางเทคนิคแยกต่างหาก
ขั้นตอนที่ 3: ยืนยันเกรดวัสดุ การอบชุบ โหลดที่ต้องการ WLL หรือโหลดทดสอบ แรงดึงขาดขั้นต่ำ ความคลาดเคลื่อนของมิติ การยอมรับการเชื่อม และการตรวจสอบย้อนกลับ เมื่อเป็นข้อกำหนดของโครงการ
ขั้นตอนที่ 4: เลือกการเคลือบผิวสีธรรมชาติ ชุบสังกะสีด้วยไฟฟ้า ชุบสังกะสีแบบจุ่มร้อน หรือทาสี ตามสภาพแวดล้อม ยืนยันว่าความหนาของการเคลือบอาจส่งผลต่อความพอดีกับรู ตะขอ หรือเฟืองหรือไม่
ขั้นตอนที่ 5: ระบุความยาวรวม ความยาวตัดต่อชิ้น จำนวน ห่วงปลายหรืออุปกรณ์ที่ต้องการ วิธีการบรรจุภัณฑ์ และไม่ว่าโซ่จะจัดส่งแบบหลวม ขดเป็นม้วน มัด หรือบรรจุในถัง/กล่อง
ขั้นตอนที่ 6: ยืนยันขอบเขตการตรวจสอบและเอกสารปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และจัดเตรียมแบบวาด ตัวอย่าง หรือรูปถ่าย เมื่อต้องการความเข้ากันได้กับรูปแบบนอร์เวย์ที่แน่นอน
โครงสร้าง
เหล็กกลม | ห่วงเกี่ยวกันเป็นข้อๆ | ข้อต่อเชื่อมแบบแฟลชบัตต์ | การตกแต่งรอยเชื่อม | การอบชุบเพิ่มเติมตามหน้าที่ | การเคลือบผิว | ความยาวตัด, ขดเป็นม้วน, มัด, หรือบรรจุภัณฑ์ที่ระบุ
การผลิตและการควบคุมคุณภาพ
- การระบุเหล็กขาเข้าและการควบคุมเส้นผ่านศูนย์กลางแกนเหล็กควรตรงกับเกรดวัสดุที่สั่งซื้อ คำอธิบายทั่วไปว่า “เหล็ก” ไม่เพียงพอสำหรับโซ่ที่รับน้ำหนัก
- การขึ้นรูปห่วงควรควบคุมความยาวภายใน ความกว้างภายใน การจัดแนวห่วง และการบิด เพื่อให้ห่วงที่อยู่ติดกันเคลื่อนไหวได้โดยไม่ติดขัดเฉพาะจุด
- การเชื่อมแบบแฟลชบัตต์ควรสร้างข้อต่อที่สมบูรณ์ทั่วทั้งส่วนของห่วง การควบคุมการนูนของรอยเชื่อม การตกแต่ง และการตกแต่งเฉพาะจุด ควรทำโดยไม่ลดทอนส่วนของแกนเหล็กที่ต้องการ
- การตรวจสอบมิติควรครอบคลุมเส้นผ่านศูนย์กลางแกนเหล็ก ระยะห่วง/ความยาวภายใน ความกว้างภายใน ความยาวตัดโดยรวม และน้ำหนักต่อหน่วยตามที่ระบุ
- การตรวจสอบด้วยสายตาของรอยเชื่อมและพื้นผิวห่วงควรระบุรอยแตก การหลอมไม่สมบูรณ์ ครีบคม การเยื้องมากเกินไป และข้อบกพร่องของการเคลือบที่อาจส่งผลต่อการใช้งานหรือการจัดการ
- การทดสอบโหลด การทดสอบแรงดึงขาด การทดสอบความแข็ง การตรวจสอบวัสดุ และการสังเกตการณ์โดยบุคคลที่สาม จะดำเนินการเมื่อระบุไว้ในข้อกำหนดการซื้อเท่านั้น
- การชุบสังกะสีแบบจุ่มร้อนหรือการเคลือบอื่นๆ ควรเลือกโดยคำนึงถึงสภาพแวดล้อมการกัดกร่อน ความต่อเนื่องของการเคลือบ การเคลื่อนไหวของห่วง และความเข้ากันได้ของมิติกับอุปกรณ์ต่อพ่วงที่เข้ากันได้
คุณลักษณะที่กำหนดเอง
- พื้นฐานมาตรฐาน: รูปแบบมิติแบบนอร์เวย์ หมายเลข NS ที่แน่นอนต้องได้รับการยืนยัน → ตารางที่จัดหาให้ไม่ได้ระบุการจำแนกมาตรฐานนอร์เวย์ที่สามารถตรวจสอบย้อนกลับได้
- ประเภทโซ่: โซ่เหล็กกลมเชื่อม → รูปทรงที่จัดหาให้เป็นรูปแบบห่วงกลมทั่วไป ไม่ใช่โซ่แบบงอที่ได้รับการยืนยัน
- ช่วงขนาด: 3.5 / 5 / 6.5 / 8 / 10 / 11 / 13 / 16 / 19 มม. → เลือกตามรูปทรงห่วง หน้าที่การใช้งาน และฐานรับน้ำหนักที่ต้องการ
- วัสดุ: เหล็กคาร์บอนหรือเหล็กอัลลอยด์ เกรดที่ต้องยืนยัน → องค์ประกอบทางเคมีและการอบชุบต้องตรงกับหน้าที่ที่ต้องการ
- กระบวนการเชื่อม: เชื่อมแบบแฟลชบัตต์ → ขั้นตอนการเชื่อม การยอมรับการเชื่อม และขอบเขตการทดสอบขึ้นอยู่กับข้อกำหนดโครงการ
- การปรับสภาพพื้นผิว: สีธรรมชาติ / ชุบสังกะสีด้วยไฟฟ้า / ชุบสังกะสีแบบจุ่มร้อน / ทาสี → เลือกตามสภาพแวดล้อมการกัดกร่อนและระยะห่างของส่วนประกอบที่เข้ากันได้
- ข้อมูลโหลด: โหลดที่รับแรงดึงขาดอ้างอิงจากตารางที่จัดหาให้ → ไม่ใช่ WLL และไม่เพียงพอที่จะกำหนดความเหมาะสมสำหรับการยก
- ความยาวจัดหา: 30–100 ม. ต่อชิ้นมาตรฐาน ขึ้นอยู่กับขนาด → มีความยาวตัดและบรรจุภัณฑ์ที่กำหนดเองได้ภายใต้การยืนยัน
- การตรวจสอบ: การตรวจสอบโดยผู้ผลิตหรือการสังเกตการณ์โดยบุคคลที่สามตามคำสั่งซื้อ → ไม่รวมการตรวจสอบ SGS หรือการตรวจสอบอื่นๆ เว้นแต่จะระบุไว้
รูปทรงโซ่และเส้นทางรับแรง
การเชื่อมต่อปลายใช้แรงดึง → ห่วงที่อยู่ติดกันหมุนและรับน้ำหนักซึ่งกันและกัน → แรงผ่านส่วนโค้งของห่วงและข้อต่อเชื่อม → การเคลื่อนไหวที่ยืดหยุ่นตามเส้นทางการเชื่อมต่อ → อุปกรณ์ปลายทางถ่ายโอนแรงไปยังอุปกรณ์ที่เชื่อมต่อ
การใช้งาน
การเชื่อมต่อทั่วไปในงานทะเล | การสนับสนุนการประมงและการเพาะเลี้ยงสัตว์น้ำ | อุปกรณ์การเกษตรและป่าไม้ | การกั้นและการแขวน | ชุดประกอบอุตสาหกรรมทั่วไป | การยึดและเชื่อมต่อที่ไม่ใช่การยก | ชุดโซ่ที่กำหนดเองภายใต้การยืนยันหน้าที่
การตรวจสอบและการรับรอง
การตรวจสอบและเอกสารสามารถจัดเตรียมได้ตามหน้าที่ที่สั่งซื้อ การตรวจสอบย้อนกลับของวัสดุ แผนการทดสอบ และความต้องการของลูกค้า เอกสารที่เป็นไปได้ ได้แก่ ใบรับรองการตรวจสอบของผู้ผลิต รายงานมิติ ใบรับรองวัสดุ รายงานการเคลือบ รายงานการทดสอบโหลด หรือรายงานการทดสอบแรงดึงขาด และรายงานการสังเกตการณ์โดยบุคคลที่สาม เมื่อระบุไว้
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต — มีให้เฉพาะเมื่อเกี่ยวข้องกับหน้าที่ผลิตภัณฑ์ที่ยืนยัน ขอบเขตการตรวจสอบ และขั้นตอนการอนุมัติเท่านั้น ไม่ได้จัดหาให้โดยค่าเริ่มต้น
แบบวาดและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: โหลดที่รับแรงดึงขาดในตารางเหมือนกับขีดจำกัดน้ำหนักใช้งานหรือไม่?
คำตอบที่ 1: ไม่ ตารางให้ค่าโหลดที่รับแรงดึงขาดอ้างอิงในหน่วย กก. WLL ต้องการเกรดโซ่ที่กำหนด อัตราส่วนความปลอดภัย ข้อกำหนดการทดสอบโหลด หน้าที่ที่ตั้งใจไว้ และมาตรฐานที่เกี่ยวข้อง โหลดที่รับแรงดึงขาดต้องไม่ใช้โดยตรงเป็นโหลดที่ใช้งาน
คำถามที่ 2: โซ่มาตรฐานนอร์เวย์นี้สามารถใช้สำหรับการยกเหนือศีรษะได้หรือไม่?
คำตอบที่ 2: ไม่ได้ จากข้อมูลในตารางที่จัดหาให้เพียงอย่างเดียว การใช้งานสำหรับการยกเหนือศีรษะต้องใช้โซ่ยกที่ระบุและรับรองแยกต่างหาก โดยยืนยันเกรดวัสดุ การอบชุบ WLL โหลดทดสอบ แรงดึงขาดขั้นต่ำ การทำเครื่องหมาย การตรวจสอบย้อนกลับ และการปฏิบัติตามมาตรฐานโซ่ยกที่เกี่ยวข้อง
คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคาที่ถูกต้อง?
คำตอบที่ 3: โปรดระบุเส้นผ่านศูนย์กลางที่กำหนด ความยาวภายในห่วงและความกว้าง หน้าที่ที่ตั้งใจไว้ วัสดุหรือเกรด การเคลือบ ความยาวรวมและความยาวตัด อุปกรณ์ปลายทาง จำนวน โหลด/ฐานการทดสอบที่ต้องการ ขอบเขตใบรับรอง บรรจุภัณฑ์ ปลายทาง และแบบวาดหรือตัวอย่างเมื่อต้องการความเข้ากันได้ที่แน่นอน
