ดิน 763 โซ่เชื่อมโยงแบบไม่มีแกน สมอมาตรฐานเยอรมันและโซ่สมอ

ดิน 763 โซ่เชื่อมโยงแบบไม่มีแกน สมอมาตรฐานเยอรมันและโซ่สมอ

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Zhongyuan
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
หมายเลขรุ่น: มาตรฐานและกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: As per quotation
รายละเอียดการบรรจุ: พาเลทหรือกำหนดเอง
เวลาการส่งมอบ: ตามข้อเสนอ
เงื่อนไขการชำระเงิน: TT, L/C, ฯลฯ.
สามารถในการผลิต: สนองความต้องการของลูกค้า
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
มาตรฐาน:: DIN763; ระดับ:: เกรด 40, U2, U1 เป็นต้น
เส้นผ่าศูนย์กลางโซ่:: 13 มม. ถึง 32 มม. ความยาวต่อนัด:: กำหนดเอง
การก่อสร้าง:: ก้นแฟลชเชื่อม, พิมพ์:: เปิดลิงก์, ลิงก์แบบไม่มีแกน;
ทดสอบ:: การทดสอบการรับน้ำหนัก, การทดสอบการแตกหัก, การทดสอบคุณสมบัติของวัสดุ, การรักษาพื้นผิว:: ชุบสังกะสีแบบจุ่มร้อน, สังกะสีด้วยไฟฟ้า, ทาสีป้องกันการกัดกร่อน;
ใบรับรองการจำแนกประเภท:: TUV, ABS, DNV, LR, RINA, BV, ใบรับรองการตรวจสอบบุคคลที่สามอื่นๆ และใบรับรองโรงสี วัสดุเกรด:: SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195,
เน้น:

din 763 ห่วงโซ่การเชื่อมโยงแบบไม่มีหมุด

,

ห่วงโซ่การเชื่อมโยงแบบไม่มีหมุดมาตรฐานเยอรมัน

,

ห่วงโซ่การจอดเรือสแตนเลสขนาด 32 มม

รายละเอียดสินค้า

DIN 763มาตรฐานเยอรมันโซ่เชื่อมโยงแบบไม่มีแกน



คำอธิบาย

โซ่เชื่อมโยงแบบยาวแบบไม่มีแกนทำขึ้นตามมาตรฐานของเยอรมนีสามารถใช้กับโซ่สมอ โซ่จอดเรือ ทุ่นโซ่ ห่วงโซ่สัตว์เลี้ยง ฯลฯ ขนาดโซ่เชื่อมโยงตั้งแต่ 2 มม. ถึง 32 มม. วัสดุโซ่สามารถเป็นเหล็ก CMn และสแตนเลสการอบชุบด้วยความร้อนไม่สามารถใช้ได้กับโซ่วัสดุ Q195 และ Q235 ในขณะที่โซ่ CM490 และ 2oMn2 จำเป็นต้องผ่านการอบชุบด้วยความร้อนเราสามารถนำลูกโซ่มาตรวจสอบโดย TUV และการตรวจสอบจากบุคคลภายนอกได้เราจัดหา DIN763, DIN764, DIN766, DIN5658



ข้อมูลจำเพาะทางเทคนิคหลัก

  1. มาตรฐาน: DIN763;
  2. เส้นผ่านศูนย์กลางของโซ่: 13 มม. ถึง 32 มม.
  3. วัสดุ: SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195,
  4. ความยาวต่อนัด: กำหนดเองได้
  5. การก่อสร้าง: เชื่อมชนแฟลช
  6. ประเภท: เปิดลิงก์, ลิงก์แบบไม่มีแกน;
  7. เกรด: เกรด 40, U2, U1 เป็นต้น
  8. การทดสอบ: การทดสอบคุณสมบัติของวัสดุ, การอบชุบด้วยความร้อน, การทดสอบแรงกดและการทดสอบแรงเบรก
  9. การรักษาพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน, สังกะสีด้วยไฟฟ้า, ทาสีป้องกันการกัดกร่อน;
  10. ใบรับรองการจำแนกประเภท: TUV, ABS, DNV, LR, RINA, BV, ใบรับรองการตรวจสอบบุคคลที่สามอื่นๆ และใบรับรองโรงงาน



พารามิเตอร์ทางเทคนิคหลัก:

ขนาดโซ่ ความยาวด้านใน ความกว้างภายนอก ภาระงาน โหลดทดสอบ หมดภาระ น้ำหนักต่อเมตร
mm อืมม mm 土 มม mm อืมม กิโลกรัม นู๋ นู๋ กิโลกรัม
2 0.5 22 1 8 0.4 25 800 1250 0.06
2.5 24 1.1 10 0.5 40 800 2000 0.1
3 26 1.2 12 0.6 55 1050 3200 0.15
3.5 28 1.3 14 0.7 80 1540 3850 0.2
4 32 1.5 16 0.8 100 2000 6000 0.27
4.5 34 1.7 18 0.9 128 2500 6300 0.35
5 35 1.8 20 1 160 3150 10000 0.43
5.5 38.5 1.8 22 1.1 195 3800 9500 0.52
6 42 2 24 1.2 224 4500 14000 0.63
7 49 2.5 28 1.4 300 6000 18000 0.86
8 52 2.5 32 1.6 400 8000 25000 1.1
8.5 56 2.8 34 1.7 460 9000 22500 1.25
9 59 3 36 1.8 530 10500 32000 1.41
10 1 65 3.2 40 2 630 12500 40000 1.75
11 72 3.4 44 2 790 15800 47500 2.11
12 78 3.6 48 2.3 940 18800 56500 2.55
13 82 4 52 2.5 1000 21200 63000 2.95
16 100 5 64 32 1600 33000 100000 4.45
18 113 5.2 70 3.2 2120 42300 127000 5.65
19 119 5.6 72 3.4 2370 47300 142000 6.25
20 120 6 75 3.8 2500 50000 160000 7
22 127 6 82 4 3170 63300 190000 8.55
25 140 6.6 85 4.2 4090 81700 245000 10.9
28 152 7 96 4.7 6000 120000 300,000 13.9
32 171 7.8 108 5.2 8000 160000 40000 18.2

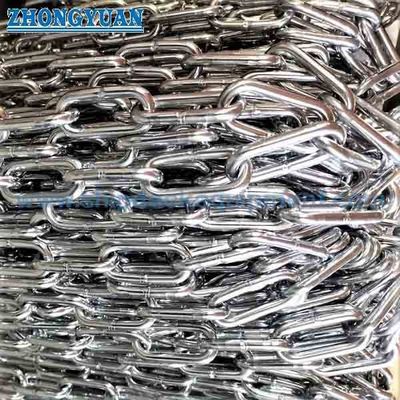

ดิน 763 โซ่เชื่อมโยงแบบไม่มีแกน สมอมาตรฐานเยอรมันและโซ่สมอ 0

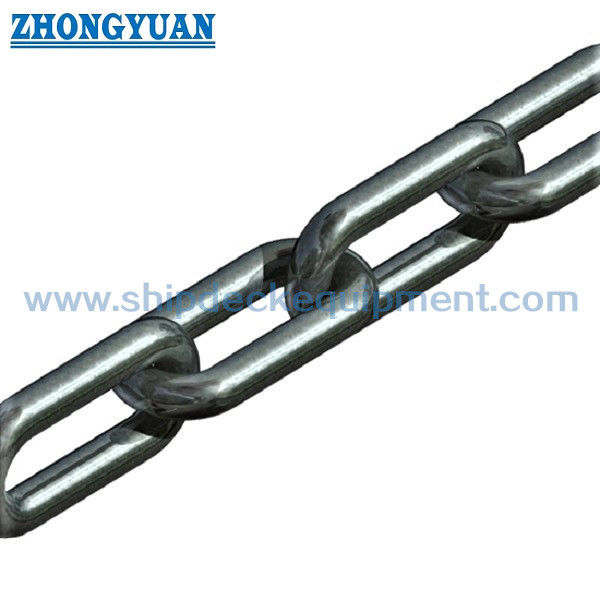

ภาพวาดดิน 763มาตรฐานเยอรมันโซ่เชื่อมโยงแบบไม่มีแกน สมอและโซ่สมอ

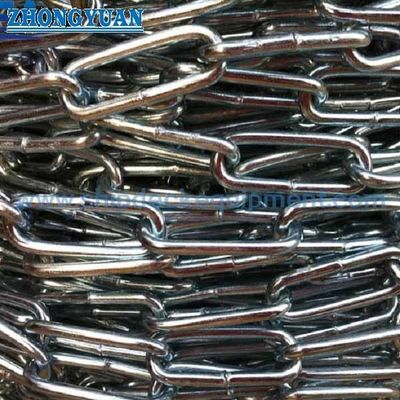

ดิน 763 โซ่เชื่อมโยงแบบไม่มีแกน สมอมาตรฐานเยอรมันและโซ่สมอ 1
