ภาพรวมสินค้า

เชือกแอนเกอร์สแตนลิงก์สแตนลิงก์สแตนลิงก์สแตนลิงก์สแตนลิงก์สแตนลิงก์สแตนลิงก์stud รองรับการโยงกณิตศาสตร์และช่วยให้โซ่ทํางานในวิธีการควบคุมผ่าน windlass จิปซี, ปิดโซ่, ท่อฮาวเซ่, และล็อคโซ่.ขณะที่เกรดโซ่สุดท้ายและกว้างยังคงเป็นส่วนหนึ่งของการจัดวางแอนเกอร์ที่ได้รับการอนุมัติของเรือ.

หน้านี้ครอบคลุมเกรด 2 และเกรด 3 สตูดลิงค์แอนเกอร์โซ่ในขนาดอิมพีเรียลนามิเนอลจาก 9/16 นิ้วถึง 2 15/16 นิ้ว, กับสลิงค์ไฟฟ้า-butt welded, การรักษาความร้อนที่ขึ้นอยู่กับเกรด, การทดสอบความหนักการทดสอบแรงหักตัวอย่าง, และอุปกรณ์เสริมที่สอดคล้องได้ตามความต้องการ. ยาวฉาก 27.5 m เป็นความยาวอ้างอิงปกติของกฎประเภท; 25 m หรือความยาวอื่น ๆ สามารถหารือกันได้และขอบเขตการรับรองถูกตกลงกันก่อนการผลิตการปรับสต๊อดหรือการปั่นสต๊อดต้องปฏิบัติตามการออกแบบที่อนุมัติ และไม่สามารถกําหนดได้เพียงจากว่าโซ่เป็นเกรด 2 หรือเกรด 3

รายละเอียดเร็ว

• ประเภทของสินค้า: สายโซ่แอนเกอร์สลับสต๊อดเหล็ก → สายโซ่เรือสําหรับระบบแอนเกอร์ของเรือ ไม่ใช่สายโซ่ยกทั่วไป
• เกรดพื้นฐาน: เกรด 2 / U2 และเกรด 3 / U3 → เลือกตามหมายเลขอุปกรณ์ของเรือ การจัดตั้งแอนเกอร์ กฎประเภทที่ใช้ และภาพวาดที่อนุมัติ
• ระยะความกว้าง: 9/16 นิ้ว ถึง 2 15/16 นิ้ว, ประมาณ 14?? 75 มิลลิเมตร → ขนาดเมทริกนามิตรสุดท้ายและเจอเมตรห่วงโซ่ควรได้รับการยืนยันก่อนการอ้างอิง
• เส้นทางการผลิต: สายเชื่อมที่เชื่อมด้วยพับไฟฟ้าด้วยการรักษาความร้อนที่เหมาะสมกับเกรด → คุณภาพการเชื่อม, การควบคุมมิติ, และความติดตามของวัสดุเป็นข้อยอมรับหลัก
• ความยาวของปั๊ม: 27.5 เมตรต่อการยิงเป็นมาตรฐานปกติของกฎประเภท; 25 เมตรและความยาวที่กําหนดตามความต้องการภายใต้การยืนยันการประกอบและการรับรอง
• การตรวจสอบภาระ: การทดสอบภาระการทดสอบสําหรับความยาวโซ่เสร็จ และการทดสอบภาระการหักบนตัวอย่างตัวแทน →ภาระการทดสอบคือค่าการยอมรับ ไม่ใช่ SWL
• การป้องกันการกัดกรอง: การทําปลายกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ
• อุปกรณ์เสริม: การเชื่อมโยงเชือก, เชือกแอนเกอร์, เครื่องหมุน, เครื่องหมุนก่อนหน้า, สายเชื่อมขยายและสายเชื่อมปลายสามารถนําเสนอเป็นการประกอบที่ตรงกันเมื่อกําหนด

ปริมาตรเทคนิคหลัก

เกรด ความจุและฐานการเลือก

• การเลือกระดับ 2: เชือกแอนเกอร์ที่มีคุณภาพพิเศษถูกใช้โดยทั่วไปเมื่อตารางอุปกรณ์แอนเกอร์ที่ได้รับการอนุมัติระดับนั้นระบุเชือกระดับ 2 สําหรับจํานวนอุปกรณ์ที่ต้องการและกว้าง
• การเลือกระดับ 3: เชือกที่มีคุณภาพพิเศษมาก มีความแข็งแกร่งและความหนักในการแตกที่ระบุสูงขึ้นในเส้น径 นามิตรเดียวกันแต่การลดความกว้างใด ๆ ต้องถูกสนับสนุนโดยการออกแบบของภาชนะและการอนุมัติชั้น.
• ภาระการทดสอบ: ภาระการยอมรับที่ไม่ทําลายที่นําไปใช้กับความยาวของโซ่ที่เสร็จสิ้น โดยใช้เครื่องทดสอบที่ได้รับการอนุมัติ; มันไม่ใช่ SWL ของโซ่
• ภาระการตัด: ภาระการทดสอบการประเมินคุณสมบัติหรือตัวอย่างการผลิตที่ทําลายล้างที่นําไปใช้กับเส้นทางตัวแทนตามกฎที่ใช้และแผนการตรวจสอบ; มันไม่ใช่ภาระการใช้งานประจํา
• ความเหมาะสมของระบบ: กว้างโซ่, ความสูง, ความกว้าง, ของเสริม, กระเป๋าจิปซีของลมลัด, ปิดโซ่, ท่อลมลัด, ตู้โซ่, และการเชื่อมโยงแอนเกอร์ต้องตรวจสอบเป็นระบบแอนเกอร์เดียว

การผลิต การรักษาความร้อน และการควบคุมคุณภาพ

• สายโซ่สลับสต๊อดถูกผลิตจากวัสดุสตาร์ที่ได้รับการอนุมัติโดยการผสมผสาน flash-butt โดยการบดผสมผสานและบล็อชถูกถอนออกไปยังโปรไฟล์ที่ยอมรับ
• การรักษาความร้อนถูกเลือกโดยประเภทโซ่และเส้นทางวัสดุที่ได้รับการอนุมัติ ประเภทที่ 2 สามารถนําเสนอในสภาพที่ได้รับการอนุมัติเช่นการผสมหรือปกติ ขณะที่ประเภทที่ 3 ต้องการการกําหนดปกติปรับปรุงและปรับปรุงหรือสภาพที่ถูกลมและรุนแรง
• สต๊อดควรเข้ากับสายเชื่อมภายในโดยไม่มีช่องว่างที่น่ารู้และยังคงอยู่ในตําแหน่งที่ถูกต้องคุณสมบัติของคนเชื่อม, ตําแหน่งการผสมและลําดับการรักษาความร้อนต้องควบคุม
• กว้างของสายสอด, ความกว้าง, สายสอด, ความยาวของสายสอดห้าและความเหมาะสมของอุปกรณ์เสริมถูกตรวจสอบกับมาตรฐานที่ยอมรับหรือภาพวาดที่ได้รับการอนุมัติที่ได้รับการเลือก หลังจากระยะการผลิตและการชําระสินค้าที่เกี่ยวข้อง.
• การตรวจมองเห็นเน้นการผสมผสาน flash-butt, crown, stud area และการเปลี่ยน การตรวจไม่ทําลายล้างถูกจัดทําเมื่อต้องตามกฎประเภทที่ใช้ขั้นตอนการผลิตที่อนุมัติหรือแผนการสํารวจ
• จํานวนความร้อน, คุณภาพวัสดุ, คุณภาพโซ่, กว้าง, ชุดการผลิต, ชุดการรักษาความร้อน, บันทึกการทดสอบ, การตรา, และตัวตนของใบรับรอง ควรคงติดตามได้ผ่านการส่งส่งส่ง

การกระชับกระชับกระชับกระชับกระชับกระชับ

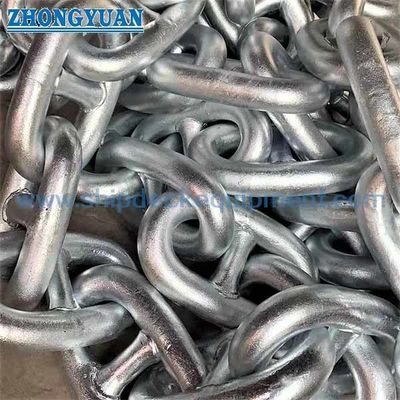

• Hot-dip galvanizing provides a zinc coating over the chain surface and is suitable when the owner or shipyard requires improved corrosion protection compared with an uncoated or temporary painted finish.
• วิธีการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับระบบการดําเนินงานไม่ควรขัดขวางการตรวจสอบทางสายตาที่จําเป็น, การทดสอบความแข็งแรง, การเก็บตัวอย่างภาระหัก, การระบุตัวตน, หรือการสํารวจชั้น
• การเคลือบผงซินกสามารถสวมใส่ได้ในพื้นที่ที่จิปซีลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมดังนั้น การกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ.
• สามารถพิจารณาผลงานปลายทางด้วยเหล็กไฟฟ้าหรือซีนกอื่น ๆ สําหรับขนาดโซ่หรืออุปกรณ์เสริมเฉพาะเจาะจงแต่ไม่ควรถือว่าเทียบเท่ากับการกระปุกกระปุกร้อน เว้นแต่ระบบการเคลือบที่ต้องการถูกระบุและยอมรับอย่างชัดเจน.

การทดสอบ การตรวจสอบ และการรับรอง

• ชิ้นของโซ่ที่เสร็จสิ้นจะถูกทดสอบการทดสอบความอ้วนที่ตรงกับความอ้วนที่ตรงกับกว้างและเกรดของโซ่ โดยใช้เครื่องทดสอบที่ได้รับการอนุมัติการเข้าร่วมของผู้ตรวจสอบใช้เมื่อจําเป็นสําหรับใบรับรองประเภทที่สั่ง.
• การทดสอบความจุในการหักจะดําเนินการบนสานตัวอย่างที่เป็นตัวแทนตามกฎที่ใช้และแผนการเก็บตัวอย่างการผลิตการทดสอบตัวอย่างไม่ได้หมายถึงว่าทุกเส้นเชื่อมที่นําเสนอจะถูกทดสอบอย่างทําลายล้าง.
• สายโซ่เกรด 2 และเกรด 3 อาจต้องการการทดสอบความยืดหยุ่น, กระแทก, หรือการทดสอบทางกลอื่น ๆ จากวัสดุทดสอบที่เกี่ยวข้องกับการผลิตตามกฎชั้นที่เลือก, เกรดวัสดุ,และสภาพการรักษาความร้อน.
• การตรวจสอบมิติ, การตรวจสอบทางสายตา, การตราและการตรวจสอบเอกสารเป็นส่วนหนึ่งของกระบวนการการรับรอง. สกัดของ NDT ได้รับการยืนยันโดยวิธีการผลิตที่ได้รับการอนุมัติและความต้องการของประเภท
• เอกสารที่มีให้บริการอาจรวมถึงใบรับรองสินค้าประเภท, ใบรับรองวัสดุหรือโรงงาน, รายงานการทดสอบของผู้ผลิต, บันทึกการทดสอบการพิสูจน์ภาระ, บันทึกการทดสอบการพิสูจน์ภาระ, ผลการทดสอบกลรายงานมิติ, บันทึกการรักษาความร้อน, และบันทึกการกระปุก, ตามขอบเขตการสั่งซื้อที่ตกลง

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยันประเภทของเรือ สาขาที่สร้างใหม่หรือเปลี่ยน สังคมจัดหมวดใช้งาน เลขอุปกรณ์หรือการจัดตั้งท่อนที่ได้รับการอนุมัติ น้ําหนักท่อนที่จําเป็นและกว้างเฉพาะ.

ขั้นตอนที่ 2: ยืนยันมาตรฐานโซ่หรือภาพวาดที่ได้รับการอนุมัติ การกําหนดเมตร / อิมเปิเรอรี่ ความยาวการยิง จํานวนการยิง การจัดสรรท่าเรือและท่าเรือและว่าโซ่ต้องตรงกับโซ่ลมลัดที่มีอยู่.

ขั้นตอนที่ 3: ยืนยันคุณภาพของวัสดุและสภาพการจัดส่ง การติดตั้ง stud หรือการจัดวางการปั่น stud ความต้องการในการรักษาความร้อน รายละเอียดการกระชับกระชับร้อนและความต้องการความหนาของผิวเคลือบหรือลักษณะ.

ขั้นตอนที่ 4: กําหนดการประกอบโซ่ครบถ้วน: สายเชื่อมทั่วไป, สายเชื่อมขยาย, สายเชื่อมปลาย, Kenter หรือเชื่อมต่อ shackles, shackle anchor, swivel, rotating forerunner, การเชื่อมต่อ Bitter-endและอุปกรณ์สํารอง.

ขั้นตอนที่ 5: ยืนยันขอบเขตการตรวจสอบและการรับรองก่อนการเสนอราคา: ใบรับรองประเภท, พยานผู้ตรวจสอบ, การทดสอบการป้องกันและการทําลาย, การทดสอบทางกล, NDT, การติดตามวัสดุ, การตราและภาษาเอกสาร.

ขั้นตอนที่ 6: เสนอปริมาณ, เวลาในการจัดส่งที่ต้องการ, สถานที่จัดส่ง, ความต้องการในการบรรจุ, การออกแบบที่อนุมัติหรือการวัดเชือกที่มีอยู่ และรูปภาพชัดเจนของแอนเกอร์,ปิดโซ่, และอุปกรณ์เชื่อมต่อเมื่อมี

การประกอบโซ่และอุปกรณ์เสริม

สายต่อสต๊อดทั่วไป สายต่อขยาย สายต่อปลาย สายต่อขวางหรือเชื่อมโยง สายต่อแอนเกอร์ สายต่อสลับ สายต่อสลับ สายต่อสลับ

คุณสมบัติตามสั่ง

• เกรดโซ่: เกรด 2 / U2 หรือเกรด 3 / U3 → หลักเกณฑ์การจดหมายและการยอมรับสุดท้ายปฏิบัติตามสังคมการจดหมายที่เลือก
• ความกว้างนาม: 9/16 นิ้ว ถึง 2 15/16 นิ้ว → ยืนยันขนาดนามิตรที่ตรงกันและเจอเมตรโซ่ที่อนุมัติ
• ความยาวการถ่าย: 27.5 m มาตรฐาน; 25 m หรือความยาวที่กําหนดเอง สามารถหารือ → ใบรับรองและวงกว้างการทดสอบต้องตรงกับชุดที่จัดส่ง
• การผลิต: สายเชื่อมสต๊อดที่เชื่อมด้วยกระดุมไฟฟ้า → รูปแบบการเชื่อม, ความสามารถซ้ํามิติ, และความสามารถติดตามวัสดุคือจุดการผลิตที่ควบคุม
• การรักษาความร้อน: ตามประเภทของโซ่และเส้นทางวัสดุที่ได้รับการอนุมัติ → สภาพการจัดส่งสุดท้ายที่ต้องระบุบนราคาและใบรับรอง
• การจัดสรร stud: การจัดสรรที่ได้รับการอนุมัติที่ติดตั้งหรือเชื่อม → อย่าเลือกการเชื่อม stud จากภาษาเกรด 2 หรือเกรด 3 เท่านั้น
• วัสดุ: CM490, CM690, 20Mn2, 30Mn2 หรือเทียบเท่าที่ได้รับการอนุมัติตามที่ระบุโดยผู้จําหน่าย → การผนวกระดับระดับระดับของโซ่ต้องได้รับการยืนยัน
• ปลายผิว: หมักร้อนเป็นตัวเลือกหลัก → หมักไฟฟ้า, การทาสี, หรือการเสร็จแทนเฉพาะเมื่อกําหนดและยอมรับ
• การทดสอบ: ความอ้วนในการทดสอบ, ความอ้วนในการแยกตัวอย่าง, การทดสอบทางกล, การตรวจสอบมิติ, และการทดสอบ NDT เพิ่มเติมตามที่เหมาะสม → ขอบเขตปฏิบัติตามความต้องการของประเภทและลําดับ
• ใบรับรอง: ใบรับรองประเภทสินค้า ใบรับรองวัสดุ และรายงานการทดสอบของผู้ผลิต มีให้เลือกตามขอบเขตการสั่งซื้อที่ได้รับอนุมัติ

วิธี การ

Anchor is released from the vessel → Stud link chain pays out through the windlass and hawse pipe → Studs support link geometry and controlled engagement with the gypsy → Chain transmits anchoring force between the anchor and the vessel → Windlass recovers the chain into the chain locker

การใช้งาน

เรือพาณิชย์ เรือลาก เรือทํางาน เรือประมง เรือลาดตระเวนและเรือบริการ เรือชายฝั่งและท่าเรือ การสร้างระบบแอนเกอร์ใหม่ โครงการโซ่แอนเกอร์สํารองที่ได้รับการอนุมัติในประเภท

การรับรองและขอบเขตการจัดจําหน่าย

ใบรับรองสามารถจัดตามสังคมจัดหมวดที่เลือก, สอบผู้ผลิตที่ได้รับการอนุมัติ, แผนการสํารวจ, ความสามารถติดตามวัสดุ, การพิสูจน์การทดสอบ, และความต้องการของโครงการอุปกรณ์เสริมและการครอบคลุมใบรับรอง ควรได้รับการยืนยันว่าเป็นส่วนหนึ่งของการประกอบโซ่ครบวงจร ก่อนการนําเสนอราคา.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: จะเลือกโซ่แอนเกอร์ระดับ 2 หรือระดับ 3 ได้อย่างไร?

A1: การคัดเลือกเริ่มจากหมายเลขอุปกรณ์ของเรือ การจัดวางแอนเกอร์ กติกาประเภทที่ใช้ และแผนการวางแอนเกอร์ที่อนุมัติประเภท 3 มีความแข็งแกร่งที่ระดับสูงขึ้นและความหนักในการแตกที่กว้างเท่ากัน, แต่ไม่ควรใช้เพื่อลดขนาดโซ่ เว้นแต่ผู้ออกแบบและประเภทของเรืออนุมัติระบบการจมท่อนครบถ้วน

Q2: เกรดที่ 2 ใช้สต๊อดที่ไม่เชื่อมเสมอในขณะที่เกรดที่ 3 ใช้สต๊อดที่เชื่อม?

A2: ไม่ควรใช้กฎระดับทั่วไปสําหรับการตัดสินใจนี้ การติดตั้งสต๊อด, การผสมสต๊อด, สถานที่ผสม, ขั้นตอนการผสมและลําดับการรักษาด้วยความร้อนขึ้นอยู่กับการออกแบบโซ่ที่ได้รับการอนุมัติขั้นตอนการผลิตและความต้องการของสังคมจัดหมวด

Q3: ข้อมูลอะไรที่จําเป็นสําหรับการอ้างอิงที่แม่นยํา?

A3: ยืนยันสังคมประเภท, เกรดโซน, กว้างนาม, ความยาว shot และปริมาณ, ข้อมูลเรือและแอนเกอร์, ความเข้ากันและกันของ windlass-gypsy, ความต้องการการหมักหมักร้อน, อุปกรณ์เสริมพื้นที่ใช้ในการทดสอบและรับรอง, สถานที่จัดส่งและเวลาในการจัดส่งที่ต้องการ
