เครื่องปักยางทรงกระบอกสําหรับเรือลากและทอร์มิเนลทางทะเล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | ไซ | ใช้ได้กับ: | เรือและท่าเรือทุกชนิด |
|---|---|---|---|
| ได้รับการรับรอง: | CCS, BV, ABS and SGS | ||
| เน้น: | ยางบังโคลนเรือ CY,บังโคลนยางเรือ ABS,บังโคลนท่าเรือยาง |
||
รายละเอียดสินค้า

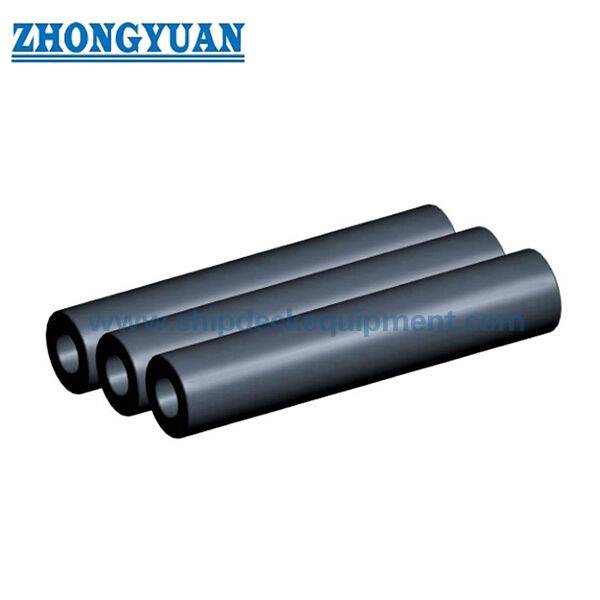

เครื่องปักยางทรงกระบอกสําหรับเรือลากและทอร์มิเนลทางทะเล
ภาพรวมสินค้า
เครื่องปักยางกลมสําหรับเรือลากและทอร์มิเนลทางเรือ เป็นเครื่องปักยางกลมแบบเรียบง่ายที่มีรูที่ใช้ในท่าเรือ ท่าเรือ เรือลาก เรือด และสถานที่ติดต่อเรืออื่นๆมันสามารถติดตั้งโดยโซ่กลางหรือสตาร์, โดยการแขวนหรือด้วยการแปรรูปรูฟรอบสําหรับสายรัด / เชือกเมื่อจําเป็น
ซีรี่ย์ประสิทธิภาพมาตรฐานที่นํามาครอบคลุมเส้นกว้างภายนอกจาก 150 ถึง 1,200 มิลลิเมตรกับความยาวอ้างอิง 1,000 มิลลิเมตร, ด้วยข้อมูลการบดแบบ 50%ตารางการผลิตเรือลาก / เรือดันแยกกันยืนยันความยาวกระบอกยาวสูงถึง 20,000 มิลลิเมตรสําหรับหลายรูปแบบที่มีรูและไม่มีรู
รายละเอียดเร็ว
- ประเภทของสินค้า: เครื่องปักยางยางแข็งทรงกระบอกโคลน
- ระยะความกว้างภายนอกที่นําเสนอในตารางประสิทธิภาพมาตรฐาน: 150-1,200 mm
- อัตราส่วน ID/OD แบบปกติในชุดมาตรฐาน: ประมาณ 05
- ค่าประสิทธิภาพที่ตีพิมพ์: การบดแบบออกแบบ 50%
- ความยาวอ้างอิงที่ตีพิมพ์ไว้สําหรับตารางประสิทธิภาพ: 1,000 mm
- ความยาวในการผลิตที่ยาว: สูงสุด 20,000 มิลลิเมตรสําหรับหลายรูปแบบที่ระบุไว้
- รูปแบบการติดตั้งที่สามารถใช้ได้: กระบอกเรียบๆ กล่องกระบอกเรือน
โครงสร้างและการตั้งค่า
ร่างยางกลมเปลือก ช่องกลางสําหรับการแขวน / ติดตั้ง ช่องติดตั้งรอบตัวเป็นตัวเลือก
สําหรับผลิตภัณฑ์ทรงกระบอก, ข้อมูลการผลิตที่นําเสนอรองรับการดึง / การล่ออัตโนมัติ, การผสมผสานชั้น, การผสมผสานแบบบูรณาการและการแปรรูปช่องติดตั้งเมื่อจําเป็นคําอธิบายกระบวนการนี้ไม่ได้ทั่วไปไป, W หรือครอบครัวโปรไฟล์ fender อื่น ๆ
ปริมาตรเทคนิคหลัก
ซีรี่ย์มาตรฐาน หน่วยขนาด
|
ประเภท |
กว้างนอก D (mm) |
กว้างภายใน d (mm) |
ความยาว L (mm) |
|---|---|---|---|
| CY150 × L | 150 | 75 | 500 บาท 20,000 |
| CY200 × L | 200 | 100 | 500 บาท 20,000 |
| CY300 × L | 300 | 150 | 500 บาท 20,000 |
| CY400 × L | 400 | 200 | 500 บาท 20,000 |
| CY500 × L | 500 | 250 | 500 บาท 20,000 |
| CY600 × L | 600 | 300 | 500 บาท 20,000 |
| CY700 × L | 700 | 350 | 500 บาท 20,000 |
| CY800 × L | 800 | 400 | 500 บาท 20,000 |
| CY900 × L | 900 | 450 | 500 บาท 20,000 |
| CY1000 × L | 1000 | 500 | 500 บาท 20,000 |
| CY1100 × L | 1100 | 550 | 500 บาท 20,000 |
| CY1200 × L | 1200 | 600 | 500 บาท 20,000 |
ผลประกอบการที่ตีพิมพ์ได้ในระดับการบด 50% ความยาวอ้างอิง 1,000 mm
|
ประเภท |
พลังปฏิกิริยา (kN) |
การดูดซึมพลังงาน (kJ) |
ความอดทน |
|---|---|---|---|
| CY150 × 1000 | 44.1 | 1.5 | ± 10% |
| CY200 × 1000 | 59.8 | 2.6 | ± 10% |
| CY250 × 1000 | 74.6 | 4.1 | ± 10% |
| CY300 × 1000 | 89.3 | 5.9 | ± 10% |
| CY400 × 1000 | 118.7 | 10.4 | ± 10% |
| CY500 × 1000 | 148.1 | 16.1 | ± 10% |
| CY600 × 1000 | 178.5 | 23.5 | ± 10% |
| CY700 × 1000 | 208 | 31.4 | ± 10% |
| CY800 × 1000 | 237.4 | 41.2 | ± 10% |
| CY900 × 1000 | 267.8 | 52.0 | ± 10% |
| CY1000 × 1000 | 297.2 | 63.8 | ± 10% |
| CY1100 × 1000 | 331 | 77.2 | ± 10% |
| CY1200 × 1000 | 363 | 95.2 | ± 10% |
สายด่วน / สายยาว
|
การตั้งค่า |
ขนาด |
ID (mm) |
OD (mm) |
ความยาวสูงสุด |
|---|---|---|---|---|
| ผ่า | Ø200 × Ø100 × L | 100 | 200 | ≤15000 |
| ผ่า | Ø300 × Ø150 × L | 150 | 300 | ≤ 20000 |
| ผ่า | Ø400 × Ø200 × L | 200 | 400 | ≤ 20000 |
| ผ่า | Ø500 × Ø220 / Ø250 × L | 220 / 250 | 500 | ≤ 20000 |
| ผ่า | Ø600 × Ø300 × L | 300 | 600 | ≤ 20000 |
| ผ่า | Ø700 × Ø350 × L | 350 | 700 | ≤ 20000 |
| ผ่า | Ø750 × Ø350 × L | 350 | 750 | ≤ 20000 |
| ผ่า | Ø800 × Ø400 × L | 400 | 800 | ≤ 20000 |
| ผ่า | Ø900 × Ø450 × L | 450 | 900 | ≤ 20000 |
| ผ่า | Ø1000 × Ø500 × L | 500 | 1000 | ≤ 20000 |
| ผ่า | Ø1100 × Ø550 × L | 550 | 1100 | ≤ 20000 |
| ผ่า | Ø1200 × Ø600 × L | 600 | 1200 | ≤ 20000 |
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1 ยืนยันสถานที่การติดตั้ง: ล่องลาก/ล่องดันหน้าหรือข้าง, ท่าเรือ, ท่าเรือ, ตําแหน่งแขวนหรือการติดตั้งสํารอง
ขั้นตอนที่ 2 เลือก OD, ID และความยาวทั้งหมดจากพลังงานที่ต้องการ/ปฏิกิริยา, สถานที่ว่างและวิธีการปรับ
ขั้นตอนที่ 3 ❑ ยืนยันรูปแบบแบบเรียบหรือรูว์, จํานวนรูว์/ตําแหน่ง, การจัดวางโซ่หรือสายรัด และรายละเอียดปลาย
ขั้นตอนที่ 4 สําหรับการคัดเลือกที่พัฒนาขึ้นจากผลประกอบการ ระบุว่า ค่าคัดลอก 1,000 มิลลิเมตร / 50% เป็นพื้นฐานการยอมรับหรือว่าต้องการการทดสอบขนาดใหญ่เฉพาะโครงการ
ขั้นตอนที่ 5 ยืนยันปริมาณ, ภาพวาด, ขอบเขตการตรวจสอบ/เอกสารและจุดหมายการจัดส่ง
ข้อดีสําคัญของวิศวกรรม
- กณิตศาสตร์วงกลมที่เรียบง่ายทําให้การแขวน, แผนที่ติดตั้งแท่งกลางหรือภาชนะที่มีการเปลี่ยนที่ค่อนข้างไม่ซับซ้อน
- ช่องหลุมการผลิตและการติดตั้งที่ใช้เครื่องยนต์ยาวยาวสนับสนุนการจัดตั้งเรือลากและเรือผลักหน้าเรือ / หลังเรือ
- ตารางประสิทธิภาพ 50% ให้มูลค่าปฏิกิริยาตรงและพลังงานสําหรับชุด OD ที่ได้รับการจัดส่งในระยะยาวอ้างอิง 1,000 mm
- การผสม OD/ID ที่แตกต่างกันสามารถถูกออกแบบได้ เมื่อชุดคัดลอกมาตรฐานไม่ตรงกับอุปกรณ์ที่อยู่
การติดตั้งและระบบอินเตอร์เฟซ
กลมกลองสามารถแขวนผ่านช่องกลาง, ถือโดยโซ่ / ไม้ไม้, หรือติดตั้งด้วยช่องรอบและสายเชือก / สายเชือก,ภาระของสายรัด/โซ่ การเปลี่ยนปลายและรายละเอียดการสนับสนุนลําเรือ ต้องประสานงานกับโครงสร้างของเรือ
การตรวจสอบและเอกสาร
การควบคุมคุณภาพระดับฐานรวมถึงการตรวจดูภาพ การตรวจสอบมิติ และการทดสอบคุณสมบัติทางกายภาพของยางเมื่อตารางแรงปฏิกิริยา / การดูดซึมพลังงานที่มีปริมาณเป็นส่วนหนึ่งของรายละเอียดสินค้าที่ตกลง, การทดสอบการบดขนาดเต็มสามารถรวมไปในโครงการ ITP เพื่อตรวจสอบผลประกอบการที่รับประกันภายใต้สภาพการทดสอบที่กําหนด
แนวทาง PIANC Fender Guidelines 2024 (MarCom WG211) ใช้เป็นแนวทางวิศวกรรมปัจจุบันสําหรับหลักการออกแบบ, ผลิตและทดสอบระบบ Fenderการเป็นพยานของบุคคลที่สามและเอกสารประกอบของกลุ่มจะระบุได้เพียงเมื่อมีข้อตกลงและการบันทึกความหมายที่เกี่ยวข้อง.
การใช้งาน
เรือลาก เรือผลัก เรือทํางาน ผนังท่าเรือ ท่าท่าเรือ ระบบแฟนเดอร์แขวน ป้องกันหน้าเรือและหลังเรือ แฟนเดอร์กระบอกสํารอง
การวาด & ภาพถ่าย
FAQ
Q1: ทําไม CY900 จะแสดงด้วยกว้างภายใน 450 มิลลิเมตร?ข้อความระยะแยก 350 มิลลิเมตรในแหล่งหนึ่งถูกพิจารณาเป็นความผิดพลาดของแหล่ง.
Q2: ค่าประสิทธิภาพ 50% จะปรับขนาดตรงกับความยาวหรือไม่?ค่าโครงการสําหรับความยาวอื่น ๆ ควรได้รับการยืนยันผ่านพื้นฐานการคํานวณ / ผลงานของสินค้าที่ได้รับการอนุมัติ แทนที่จะคาดเดาโดยไม่ต้องตรวจสอบ.
Q3: ช่องใช้เมื่อไหร่? ช่องใช้ในกรณีที่สายรัดหรือโซ่ต้องหาและยึดตัวปักบนภาชนะหรือโครงสร้างการสนับสนุน; กณิตศาสตร์ช่องใช้ตามโครงการ
