รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

พิมพ์: โอห์ม ใช้งานได้: ก้านเรือ, ฝั่งเรือ, ท้ายเรือ, อู่แห้ง, ท่าเทียบเรือลอยน้ำ, ฝั่งท่าเรือ
ได้รับการรับรอง: CCS, BV, ABS and SGS
เน้น:

drydock Marine Rubber Fender

,

บังโคลนยางทางทะเลข้างเรือ

,

ยางกันกระแทก CCS สำหรับท่าเทียบเรือ

รายละเอียดสินค้า

ยางกันกระแทกแบบ Keyhole / Omega สำหรับเรือและท่าเทียบ



ภาพรวมผลิตภัณฑ์

ยางกันกระแทกแบบ Keyhole / Omega สำหรับเรือและท่าเทียบ เป็นโปรไฟล์ยางตันสำหรับป้องกันส่วนหัว ด้านข้าง และท้ายเรือ รวมถึงการติดตั้งในอู่แห้ง อู่ลอย และริมท่าเรือ แบบ Ω-series ที่ให้มาใช้การเปิดตรงกลางและรูปทรงการติดตั้งแบบ Keyhole ดังนั้นหน้าเว็บจึงรวมการระบุชื่อ Omega ที่ให้มาเข้ากับคำค้นหา Keyhole ที่เป็นที่รู้จักในระดับสากล

ซีรีส์ที่ให้มาประกอบด้วยหน้าตัดมาตรฐานสองขนาด: 250 × 250 มม. และ 300 × 300 มม. แหล่งข้อมูลให้ข้อมูลมิติ แต่ไม่มีตารางแรงปฏิกิริยา / การดูดซับพลังงานที่ได้รับการยืนยัน ดังนั้นตัวเลขประสิทธิภาพจึงไม่ได้ถูกสร้างขึ้นหรือคัดลอกมาจากช่วงรุ่น Keyhole ของต่างประเทศ



ข้อมูลจำเพาะโดยย่อ

  • ประเภทผลิตภัณฑ์: ยางกันกระแทกโปรไฟล์ตันแบบ Keyhole / Omega
  • ขนาดมาตรฐานที่ให้มา: 250 × 250 มม. | 300 × 300 มม.
  • ขนาด B1 ที่ให้มา: 150 มม. | 184 มม.
  • เส้นผ่านศูนย์กลางรูยึดที่ให้มา d: 25 มม. | 30 มม.
  • ขนาด h ที่ให้มา: 50 มม. | 60 มม.
  • การใช้งาน: ส่วนหัวเรือ ด้านข้างเรือ ท้ายเรือ อู่แห้ง อู่ลอย ริมท่าเรือ
  • สถานะการเผยแพร่ประสิทธิภาพ: ยืนยันชุดมิติแล้ว; ไม่มีตารางแรงปฏิกิริยา/พลังงานที่ให้มา

โครงสร้างและการกำหนดค่า

โปรไฟล์ Keyhole / Omega ยางตันชิ้นเดียว | ช่องเปิด/ช่องเสียบแบบ Keyhole ตรงกลาง | โซนยึดสองโซนที่ฐาน | หน้าสัมผัสแบบมีร่องตามแบบ/ความต้องการของโครงการ (เป็นทางเลือก)

แค็ตตาล็อกยางกันกระแทกเรือลากจูงระหว่างประเทศใช้คำทั่วไปว่า "ยางกันกระแทก Keyhole" สำหรับกลุ่มโปรไฟล์ส่วนหัว/ท้ายเรือที่เกี่ยวข้องอย่างใกล้ชิด การตั้งชื่อระหว่างประเทศนั้นใช้เพื่อวัตถุประสงค์ในการค้นหาเท่านั้น รหัสรุ่นของต่างประเทศ ขนาดการยึด และค่าประสิทธิภาพจะไม่ถูกนำมาใช้เป็นข้อมูลผลิตภัณฑ์ Zhongyuan



พารามิเตอร์ทางเทคนิคหลัก

ประเภทที่ให้มา

B (มม.)

B1 (มม.)

H (มม.)

d (มม.)

h (มม.)

Omega 250 250 150 250 25 50
Omega 300 300 184 300 30 60

ประเภท

ความยาวหน่วยสูงสุดที่แนะนำ (มม.)

สลักยึด

เหล็กแบนอ้างอิง (มม.)

รัศมีดัดโค้งขั้นต่ำ (มม.)

Omega 250 ประมาณ 2,000 Ø30 ประมาณ 125 × 20 ประมาณ 600
Omega 300 ประมาณ 1,750–2,000 Ø30 ประมาณ 150 × 20 ประมาณ 800



คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1 – ยืนยันตำแหน่งการติดตั้ง: ส่วนหัว/ท้ายเรือ ด้านข้างเรือ ท้ายเรือ อู่แห้ง อู่ลอย หรือริมท่าเรือ

ขั้นตอนที่ 2 – เลือกรุ่นมาตรฐาน 250 หรือ 300 มม. จากพื้นที่ติดตั้งที่มีอยู่และรูปทรงการเปลี่ยนทดแทนที่มีอยู่

ขั้นตอนที่ 3 – ยืนยันความยาวรวม ระยะห่างรูยึด การจัดเรียงสลัก/สลักเกลียว โครงสร้างรองรับ และว่าต้องการหน้าสัมผัสแบบมีร่องหรือแบบเรียบ

ขั้นตอนที่ 4 – หากต้องการประสิทธิภาพที่วัดปริมาณได้ ให้ระบุฐานโหลดสัมผัส/พลังงานการออกแบบ และระบุการคำนวณหรือการทดสอบที่ต้องการ

ขั้นตอนที่ 5 – ยืนยันปริมาณ ขอบเขตการตรวจสอบ/เอกสาร และปลายทางการจัดส่ง



ข้อได้เปรียบทางวิศวกรรมหลัก

  • รูปทรงตรงกลางแบบ Keyhole ให้โปรไฟล์ที่กะทัดรัดสำหรับติดตั้งบนเรือ/ท่าเรือ พร้อมโซนยึดที่กำหนด
  • หน้าตัดมาตรฐานสองขนาดที่ให้มา รองรับการเปลี่ยนทดแทนและการจัดวางแบบสร้างใหม่ที่มีความลึกในการติดตั้งจำกัด
  • โปรไฟล์สามารถใช้ในการจัดวางเพื่อป้องกันส่วนหัว ด้านข้าง หรือท้ายเรือ ที่ต้องการแถบสัมผัสยางยาวต่อเนื่อง
  • คำศัพท์ Keyhole ระหว่างประเทศช่วยเพิ่มความชัดเจนในการค้นหาโดยไม่ต้องคัดลอกระบบรุ่นของผู้จำหน่ายรายอื่น

การติดตั้งและการเชื่อมต่อระบบ

ยางกันกระแทกจะถูกติดตั้งผ่านโซนยึดของโปรไฟล์เข้ากับโครงสร้างรองรับของเรือหรือท่าเรือ V4 ใช้การอ้างอิงสลัก/เหล็กแบน/รัศมีดัดโค้งที่แนะนำไว้ข้างต้นสำหรับการเลือกเบื้องต้น ระยะห่างการรองรับขั้นสุดท้าย รายละเอียดตัวยึด และความยาวหน่วยทั้งหมดต้องตรงกับผลิตภัณฑ์และแบบการติดตั้งที่อนุมัติ



การตรวจสอบและเอกสาร

การควบคุมคุณภาพพื้นฐานรวมถึงการตรวจสอบด้วยสายตา การตรวจสอบมิติ และการทดสอบคุณสมบัติทางกายภาพของยาง จะไม่มีการอ้างสิทธิ์แรงปฏิกิริยา/การดูดซับพลังงานที่เป็นตัวเลข หากวัสดุผลิตภัณฑ์ที่ให้มาไม่มีพื้นฐานประสิทธิภาพที่เชื่อถือได้ในตาราง

แนวทางการออกแบบระบบยางกันกระแทกปัจจุบันถูกนำมาใช้สำหรับตรรกะการออกแบบและการทดสอบโครงการ ในขณะที่การอนุมัติประเภท การรับรองผลิตภัณฑ์ การเป็นพยานโดยบุคคลที่สาม และเอกสารของชั้นเรียนจะถูกระบุเฉพาะเมื่อขอบเขตที่สอดคล้องกันได้รับการตกลงและจัดทำเอกสารแล้ว



การใช้งาน

ส่วนหัวเรือ | ด้านข้างเรือ | ท้ายเรือ | การป้องกันเรือลากจูง/เรือทำงาน | อู่แห้ง | อู่ลอย | การป้องกันริมท่าเรือ | ยางกันกระแทกโปรไฟล์ทดแทน



แบบและรูปถ่าย

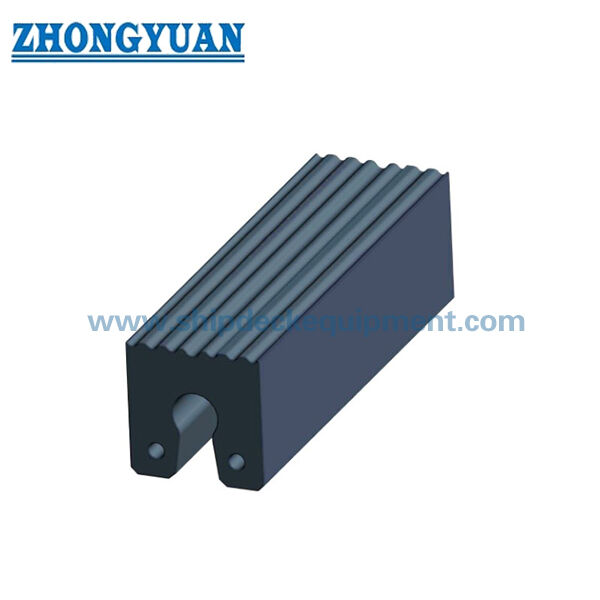

คีย์โฮล / โอเมก้า ประเภทยาง Fender สําหรับเรือและท่าเรือ



คำถามที่พบบ่อย

คำถามที่ 1: ยางกันกระแทกแบบ Omega เหมือนกับยางกันกระแทก Keyhole ทั่วไปหรือไม่? — หน้าตัดที่ให้มาเป็นแบบ Keyhole ดังนั้นคำค้นหาทั่วไปจึงเกี่ยวข้อง แต่ขนาดและรายละเอียดการยึดจะแตกต่างกันไปตามผู้ผลิตและโครงการ

คำถามที่ 2: ค่า Keyhole / Omega ใดเป็นมิติผลิตภัณฑ์ที่คงที่ และค่าใดเป็นการอ้างอิงการติดตั้ง? — ค่า Ω250 / Ω300 B, B1, H, d และ h มาจากข้อมูลผลิตภัณฑ์ที่ให้มา V4 ใช้การอ้างอิงความยาวสูงสุดที่แนะนำ สลักยึด เหล็กแบน และรัศมีดัดโค้งขั้นต่ำสำหรับการเลือกการติดตั้ง โดยขึ้นอยู่กับแบบสั่งซื้อที่อนุมัติ

คำถามที่ 3: โปรไฟล์สามารถโค้งรอบส่วนหัวเรือได้หรือไม่? — การติดตั้งแบบโค้งอาจเป็นไปได้ แต่ต้องตรวจสอบรัศมีขั้นต่ำ การรองรับระหว่างกลาง และการจัดเรียงการยึดสำหรับหน้าตัดและความยาวที่เลือก
