รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

มาตรฐานทางเทคนิค: ISO 17357: 2014 ขนาดบังโคลน:: Dia.1000 x L 3000m ถึง Dia 4500 x ยาว 30000 ม. (แรงดันต่ำ), เส้นผ่านศูนย์กลาง 500 x ยาว 1,000 ม. ถึง
ประเภทบังโคลนแรงดันสูง:: ประเภทเน็ต; ชนิดตาข่ายและปลายด้านหนึ่งไม่มีการเปิดหน้าแปลนและไม่มีชิ้นส่วนโลหะ สลิงชนิด; ประเภทบังโคลนแรงดันต่ำ:: ชนิดปลายหนีบ; ประเภทปลายขึ้นรูป
ความปลอดภัย:: วาล์วนิรภัยได้รับการติดตั้งตามมาตรฐานหรือตามการสอบถาม ความดันภายในเริ่มต้น:: 7 kPa สำหรับบังโคลนแรงดันต่ำ, 50 kPa และ 80 kPa สำหรับบังโคลนแรงดันสูง
การทดสอบและตรวจสอบ:: การทดสอบวัสดุของยาง การตรวจสอบขนาด การทดสอบการรั่วไหลของอากาศ การทดสอบแรงดันอุทกสถิต ใบรับรอง:: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ใบรับรองการทดสอบบังโคลนต้นแบบ, การตรวจสอบบังโคลนเชิงพาณิช
การติดตั้ง:: เชื่อมบนล็อกเกอร์โซ่ สีบังโคลน:: หากไม่ได้ระบุสีจะต้องเป็นสีดำตามที่ผู้ซื้อต้องการ
ระบบระบุตัวตน:: เป็นมาตรฐาน ISO 17357 และการสอบถามของผู้ซื้อ
เน้น:

iso 17357 บังโคลนยางลม

,

iso 17357 บังโคลนยางทางทะเล

,

บังโคลนยางทะเลโยโกฮาม่า

รายละเอียดสินค้า

บังโคลนยางนิวเมติกแบบลอยตัว ISO 17357-1 สำหรับการถ่ายโอนเรือและการเทียบท่า



ภาพรวมผลิตภัณฑ์

บังโคลนยางนิวเมติกแบบลอยตัว ISO 17357-1 สำหรับการถ่ายโอนเรือและการเทียบท่าเป็นบังโคลนแบบลอยตัวแรงดันสูงที่ใช้ลมอัดภายในตัวยางเสริมแรงด้วยเส้นใยสังเคราะห์เพื่อดูดซับพลังงานการเทียบท่า มาตรฐานพื้นฐานที่จัดหาให้ครอบคลุมการกำหนดค่าแบบ Type I แบบตาข่าย, Type I แบบเดี่ยว และ Type II แบบสายรัด ด้วยแรงดันภายในเริ่มต้น 50 kPa และ 80 kPa

หน้านี้เป็นศูนย์กลางทางเทคนิคสำหรับบังโคลนแรงดันสูง เผยแพร่ข้อกำหนดด้านประสิทธิภาพและแรงดันของ ISO 17357-1 ในขณะที่หน้า Type I แบบตาข่ายและ Type II แบบสายรัดแยกต่างหากจะเน้นที่โครงสร้างตาข่ายป้องกัน ความแตกต่างในการจัดการและการใช้งาน



ข้อมูลจำเพาะโดยย่อ

  • มาตรฐานพื้นฐาน: ISO 17357-1:2014 – บังโคลนยางนิวเมติกแบบลอยตัวแรงดันสูง
  • ประเภทมาตรฐานแรงดันสูง: Type I แบบตาข่าย | Type I แบบเดี่ยว | Type II แบบสายรัด
  • แรงดันภายในเริ่มต้น: นิวเมติก 50 = 50 kPa | นิวเมติก 80 = 80 kPa
  • จุดประสิทธิภาพมาตรฐาน: GEA ที่การยุบตัว 60 ± 5%
  • คำศัพท์ประสิทธิภาพหลัก: การดูดซับพลังงานที่รับประกัน (GEA) | แรงปฏิกิริยา | แรงดันภายใน / แรงดันตัวเรือ
  • ตารางขนาดมาตรฐานที่ใช้ในหน้านี้: 500 × 1000 ถึง 4500 × 12000 มม.
  • วาล์วนิรภัย: กำหนดโดย ISO 17357-1 สำหรับบังโคลนที่มีเส้นผ่านศูนย์กลาง 2500 มม. ขึ้นไป ขนาดเล็กกว่าอาจใช้วาล์วได้เมื่อระบุ

โครงสร้างและการกำหนดค่า

ยางชั้นนอก | ชั้นเสริมแรงด้วยเส้นใยสังเคราะห์ | ยางชั้นใน | ช่องเปิดหน้าแปลนและวงแหวนขอบ / ส่วนปลายโลหะ | วาล์วลม | วาล์วนิรภัยตามที่กำหนด | ตาข่ายป้องกัน Type I หรือชุดยก / สายรัด Type II

Type I แบบตาข่ายใช้ตาข่ายโซ่ ลวด หรือใยสังเคราะห์ โดยปกติจะมีล้อหรือปลอกยางตามความเหมาะสม Type I แบบเดี่ยวมีปลายด้านหนึ่งที่ไม่มีช่องเปิดหน้าแปลนหรือส่วนโลหะ Type II แบบสายรัดออกแบบมาเพื่อใช้โดยไม่มีตาข่ายป้องกัน



พารามิเตอร์ทางเทคนิคหลัก:

ขนาดและข้อกำหนดด้านประสิทธิภาพของบังโคลนแบบนิวเมติก 50
มม.

แรงดันภายใน
แรงดันภายในเริ่มต้น

kPa
การดูดซับพลังงานที่รับประกัน (GEA)
แรงปฏิกิริยา
ที่การยุบตัว GEA
(R)
แรงดันตัวเรือ
(แรงดันภายใน)
ที่การยุบตัว GEA (P)
ค่าต่ำสุดที่
การยุบตัว 60 ± 5%
kN
ค่าอ้างอิง
kPa
500 X 1 000
kPa
132 350 132 600 X 1 000 462
126 350 126 700 X 1 500 441
135 350 135 480 473
122 350 122 1 000 X 2 000 427
132 350 132 1200 X 2 000 462
126 350 126 1 350 X 2 500 441
130 350 130 200 455
153 350 132 1 700 X 3 000 462
128 350 128 2 000 X 3 500 448
128 350 128 2 500 X 4 000 448
137 350 137 2 500 X 5 500 480
148 350 148 3 300 X 4 500 518
130 350 130 3 300 X 6 500 455
146 350 146 3 300 X 10 600 511
158 350 158 4 500 X 9 000 553
146 350 146 4 500 X 12 000 511
154 350 154 ข้อกำหนดแรงดันของบังโคลนแบบนิวเมติก 50 539



เส้นผ่านศูนย์กลาง x ความยาว

มม.

แรงดันภายใน

แรงดันที่ทนได้ขั้นต่ำ

แรงดันวาล์วนิรภัย การตั้งค่าแรงดัน แรงดันทดสอบ
ที่การยุบตัว 0%
ที่การยุบตัว 0%
kPa
ที่การยุบตัว 60%
kPa
kPa
kPa
ที่การยุบตัว 60%
kPa
kPa
kPa
50 50
132 350 462 - 200 2 500 X 4 000 50
126 350 441 - 200 2 500 X 4 000 50
135 350 473 - 200 2 500 X 4 000 50
122 350 427 - 200 2 500 X 4 000 50
132 350 462 - 200 2 500 X 4 000 50
126 350 441 - 200 2 500 X 4 000 50
130 350 455 - 250 2 500 X 4 000 50
132 350 462 - 200 2 500 X 4 000 50
128 350 448 - 200 2 500 X 4 000 50
128 350 448 - 200 2 500 X 4 000 50
137 350 480 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
148 350 518 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
130 350 455 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
146 350 511 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
158 350 553 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
146 350 511 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร
154 350 539 175 250 คู่มือการเลือกและการสอบถาม ขั้นตอนที่ 1 – ยืนยันการบริการ: การถ่ายโอนเรือต่อเรือ, การเทียบท่าเรือกับเรือ, การเทียบท่าชั่วคราว หรือการติดตั้งถาวร / กึ่งถาวร



ขั้นตอนที่ 2 – กำหนด GEA ที่ต้องการจากการวิเคราะห์การเทียบท่า จากนั้นเลือกรุ่นขนาดและเกรดแรงดัน 50 / 80 kPa พร้อมทั้งตรวจสอบแรงปฏิกิริยาและแรงดันตัวเรือที่ยอมรับได้

ขั้นตอนที่ 3 – เลือกรุ่น Type I แบบตาข่าย, Type I แบบเดี่ยว หรือ Type II แบบสายรัด ตามข้อกำหนดการป้องกันตัวเรือ การจัดการ และการผูก

ขั้นตอนที่ 4 – ยืนยันข้อกำหนดวาล์วนิรภัย, การจัดเรียงโซ่ผูก / โซ่โยง, สภาพการจัดเก็บ / การขนส่ง และอุปกรณ์เสริมสำหรับการติดตั้ง

ขั้นตอนที่ 5 – กำหนดใบรับรองการทดสอบต้นแบบ / เชิงพาณิชย์, การตรวจสอบโดยอิสระ และขอบเขตเอกสารก่อนการเสนอราคา

ข้อได้เปรียบทางวิศวกรรมที่สำคัญ

การติดตั้งแบบลอยตัวช่วยให้บังโคลนสามารถปรับระดับน้ำและการเคลื่อนที่ในแนวตั้งของเรือได้ในช่วงน้ำขึ้นน้ำลงที่กว้าง



การดูดซับพลังงานด้วยลมอัดให้ลักษณะแรงปฏิกิริยาที่ค่อยเป็นค่อยไปและกระจายแรงกดสัมผัสไปยังพื้นที่ตัวเรือที่ค่อนข้างใหญ่

  • เกรดแรงดันมาตรฐาน 50 และ 80 kPa ช่วยให้สามารถเลือกพลังงาน / แรงปฏิกิริยาได้ภายในตระกูลขนาดมาตรฐานเดียวกัน
  • การกำหนดค่า Type I และ Type II ช่วยให้กรอบประสิทธิภาพ ISO เดียวกันสามารถจับคู่กับข้อกำหนดการป้องกันและการจัดการที่แตกต่างกันได้
  • การติดตั้ง / การจัดการและการบำรุงรักษา
  • บังโคลนนิวเมติกมักจะผูกด้วยโซ่โยงหรือเชือกเพื่อให้ตัวบังโคลนสามารถลอยและเคลื่อนที่ไปตามระดับน้ำได้ การจัดเรียงการผูกควรป้องกันการสัมผัสกับส่วนที่แหลมคมและหลีกเลี่ยงการเสียดสีของโซ่ / ลวดมากเกินไปบนตัวยาง

ควรตรวจสอบแรงดันลมในช่วงเวลาการบำรุงรักษาที่กำหนด และปรับให้เป็นแรงดันเริ่มต้นที่ระบุเมื่อจำเป็น ควรตรวจสอบสภาพตาข่าย ห่วงยก วาล์ว โซ่ และอุปกรณ์เสริมการผูกเพื่อหาร่องรอยการสึกหรอ การกัดกร่อน หรือความเสียหาย การจัดเก็บควรหลีกเลี่ยงความร้อน น้ำมัน จาระบี กรด ด่าง และวัตถุมีคม

การตรวจสอบและเอกสาร

ระดับการตรวจสอบ



รายการหลัก

การยืนยันประสิทธิภาพต้นแบบ

การทดสอบการบีบอัดแบบขนาน; การทดสอบการบีบอัดแบบมุม; การทดสอบความทนทาน; การทดสอบการบีบอัด-คืนตัว; การทดสอบความต้านทานการเจาะ

การตรวจสอบบังโคลนเชิงพาณิชย์ การทดสอบวัสดุยาง; การตรวจสอบขนาด; การทดสอบการรั่วไหลของอากาศ; การทดสอบแรงดันไฮโดรสแตติก
การทำเครื่องหมาย / เอกสาร การกำหนดมาตรฐาน, ขนาดมาตรฐาน, แรงดันเริ่มต้น, ข้อมูลผู้ผลิต / ข้อมูลอนุกรม และเอกสารที่จำเป็น
การตรวจสอบโดยอิสระ สามารถระบุได้เมื่อผู้ซื้อ / โครงการต้องการ; ขอบเขตต้องตกลงกันก่อนสั่งซื้อ
รายงานการทดสอบที่ได้รับการรับรองจากบุคคลที่สามซึ่งผู้ใช้จัดหาให้สำหรับบังโคลนนิวเมติก 50 ขนาด 3300 × 6500 มม. บันทึกการทดสอบแรงดันไฮโดรสแตติก 250 kPa, ผลการทนทาน / การระเบิดจริง 482.8 kPa และแรงดันเปิดวาล์วนิรภัย 174 kPa สิ่งนี้จะถูกเก็บไว้เป็นหลักฐานการทดสอบสนับสนุนสำหรับห่วงโซ่อุปทานและไม่ได้นำเสนอเป็นใบรับรองแบบครอบคลุมสำหรับผลิตภัณฑ์หรือคำสั่งซื้อทุกรายการ การใช้งาน

การถ่ายโอนเรือต่อเรือ | สถานีน้ำมันและก๊าซ | เรือบรรทุกน้ำมัน | การดำเนินงาน LNG / LPG | ท่าเรือและท่าเทียบเรือ | การเทียบท่าชั่วคราว | บังโคลนฉุกเฉิน | การถ่ายโอนนอกชายฝั่ง

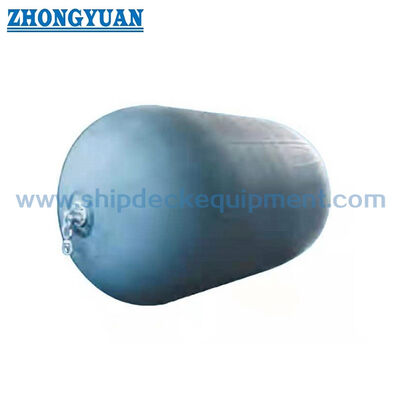

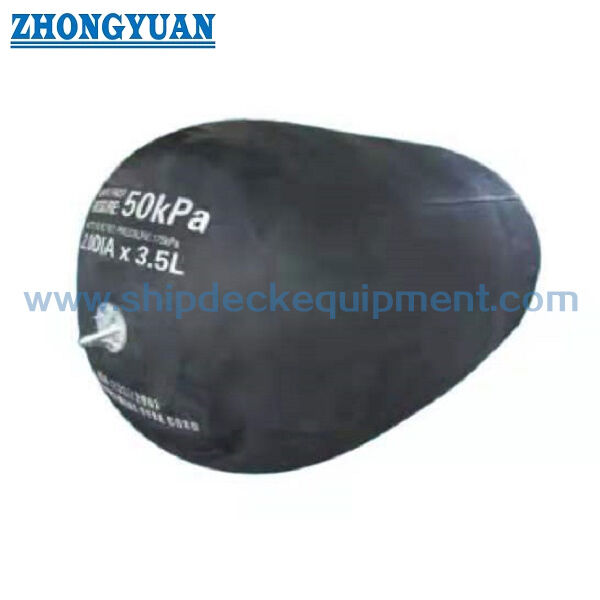

ภาพวาดและรูปถ่าย

คำถามที่พบบ่อย



คำถามที่ 1: ความแตกต่างระหว่างนิวเมติก 50 และนิวเมติก 80 คืออะไร? — แรงดันภายในเริ่มต้นคือ 50 หรือ 80 kPa สำหรับขนาดมาตรฐานเดียวกัน นิวเมติก 80 มักจะให้ GEA และแรงปฏิกิริยาที่สูงกว่า

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ

ISO 17357-1 แฟนเดอร์ยางปนูมาติกลอยสําหรับเรือต่อเรือและการวางเรือ



คำถามที่ 2: ประเภทตาข่ายและสายรัดแตกต่างกันในค่าประสิทธิภาพ ISO หรือไม่? — พวกมันใช้กรอบประสิทธิภาพแรงดันสูงของ ISO 17357-1 ความแตกต่างหลักคือการกำหนดค่าการป้องกันภายนอก / การจัดการ

คำถามที่ 3: มีแรงดันต่ำ 7 kPa รวมอยู่ในหน้านี้หรือไม่? — ไม่มี บังโคลนนิวเมติกแบบลอยตัวแรงดันต่ำอยู่ใน ISO 17357-2 และถือเป็นตระกูลผลิตภัณฑ์แยกต่างหาก
