แอนเกอร์ท่อเหล็กแบบเหล็ก แอนเกอร์ท่อถาวรสําหรับพื้นที่แข็ง / หิน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | หล่อเหล็ก, เหล็กหล่อ, หล่อสแตนเลส | พิมพ์: | รูปร่างสมอ |
|---|---|---|---|
| การรักษาพื้นผิว: | จุ่มร้อนชุบสังกะสี, สีน้ำมันดินสีดำ, สีป้องกันสนิมหรือปรับแต่งเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA ฯลฯ |
| เน้น: | สมอจอดเรือปิรามิด CCS,สมอปิรามิด 200 ปอนด์,สมอเรือพีระมิด ABS |
||
รายละเอียดสินค้า

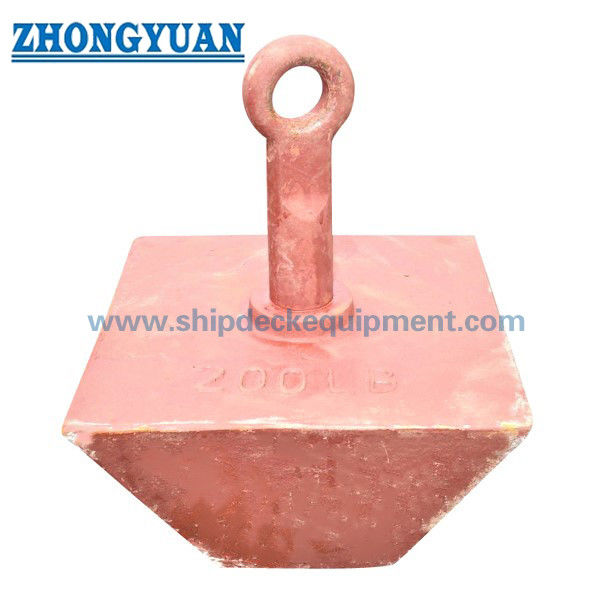

สมอผูกเหล็กหล่อ สมอผูกถาวรสำหรับพื้นแข็ง / เป็นหิน
ภาพรวมผลิตภัณฑ์
สมอผูกเหล็กหล่อเป็นสมอผูกถาวรขนาดกะทัดรัดที่ใช้สำหรับผูกทุ่น, ผูกเรือขนาดเล็ก, จุดผูกเรือทำงาน, ระบบท่าเทียบเรือลอยน้ำ, สิ่งอำนวยความสะดวกทางทะเลใกล้ฝั่ง และการจัดวางสมอและโซ่แบบอื่น ๆ ที่ต้องยืนยันสภาพพื้นทะเล, น้ำหนักสมอ, ขนาดโซ่, การป้องกันการกัดกร่อน และขอบเขตการตรวจสอบร่วมกัน รูปทรงจะรวมแรงสัมผัสเริ่มต้นไว้ที่ขอบล่างและมุม ช่วยให้สมอจมลงในพื้นแข็ง, เป็นหิน, เป็นทราย หรือพื้นผสมเมื่อแรงดึงเชือกผูกอยู่ในทิศทางที่ถูกต้อง
หน้านี้จัดทำขึ้นสำหรับสมอรูปทรงที่จัดหาให้ในเหล็กหล่อ, เหล็กหล่อ หรือสแตนเลสหล่อตามข้อกำหนดของโครงการ เพลาข้อเหวี่ยงสั้นและห่วงเชื่อมต่อขนาดใหญ่เป็นจุดซื้อที่สำคัญเพราะช่วยลดการพันกันของโซ่ในบริเวณน้ำตื้นหรือบริเวณน้ำขึ้นน้ำลง และช่วยให้สมอเข้าคู่กับโซ่และกุญแจได้เหมาะสม ความสามารถในการยึดเกาะ, น้ำหนักสมอ, ขนาดห่วง, การทดสอบแรงกด และขอบเขตใบรับรองไม่ได้ถูกกำหนดโดยข้อมูลที่จัดหาให้ และควรยืนยันก่อนเสนอราคา
ข้อมูลจำเพาะโดยย่อ
- ประเภทผลิตภัณฑ์: สมอผูก → สมอผูกถาวรขนาดกะทัดรัดสำหรับการจัดวางสมอและโซ่ สภาพพื้นทะเลทั่วไป: พื้นแข็ง / เป็นหิน / เป็นทราย / พื้นผสม → ความเหมาะสมสุดท้ายขึ้นอยู่กับการสำรวจพื้นทะเล, น้ำหนักสมอ, ขอบเขตโซ่ และแรงดึงผูก
- ตัวเลือกวัสดุ: เหล็กหล่อ, เหล็กหล่อ หรือสแตนเลสหล่อ → เลือกตามข้อกำหนดน้ำหนัก, สภาพแวดล้อมการกัดกร่อน และขอบเขตใบรับรอง
- คุณสมบัติโครงสร้าง: ตัวเรือนพร้อมเพลาข้อเหวี่ยงสั้นและห่วงด้านบน → รองรับการเชื่อมต่อโซ่และช่วยลดการพันกันของโซ่ในน้ำตื้นหรือน้ำขึ้นน้ำลง
- การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน, สีบิทูเมนสีดำ, สีกันสนิม หรือการเคลือบที่กำหนดเอง → เลือกตามสภาพแวดล้อมทางทะเลและข้อกำหนดอายุการใช้งาน
- จุดเชื่อมต่อ: ห่วงเส้นผ่านศูนย์กลางขนาดใหญ่ที่ต้องยืนยัน → ควรตรวจสอบขนาดกุญแจ, เส้นผ่านศูนย์กลางโซ่ และระยะเผื่อการสึกหรอ ก่อนการผลิต
- หมายเหตุการจัดหา: สามารถจัดหาสมอเดี่ยว ๆ หรือพร้อมโซ่ / กุญแจเมื่อระบุ → ควรยืนยันส่วนต่อประสานระบบผูกที่สมบูรณ์
- ข้อมูลแรงดึงและการทดสอบ: ต้องยืนยัน → ไม่ควรประกาศ SWL, กำลังยึด, แรงกดทดสอบ หรือแรงดึงทดสอบ โดยไม่มีการคำนวณโครงการหรือข้อกำหนดการทดสอบ
พารามิเตอร์ทางเทคนิคหลัก
| รายการ | ข้อมูลที่จัดหาให้ / ตัวเลือก | ความหมายทางวิศวกรรม / การจัดซื้อ |
| ประเภทผลิตภัณฑ์ | สมอผูกรูปทรง | ใช้เป็นสมอผูกถาวรขนาดกะทัดรัดสำหรับการจัดวางสมอและโซ่ |
| การใช้งานหลัก | พื้นแข็ง / เป็นหิน; การใช้งานผูกทะเล | การสำรวจพื้นทะเลและการคำนวณการผูกควรยืนยันความเหมาะสมก่อนการเลือกขั้นสุดท้าย |
| วัสดุ | เหล็กหล่อ / เหล็กหล่อ / สแตนเลสหล่อ | ควรยืนยันเกรดสุดท้าย, วิธีการหล่อ และขอบเขตใบรับรองวัสดุ |
| การเคลือบพื้นผิว | ชุบสังกะสีแบบจุ่มร้อน / สีบิทูเมนสีดำ / สีกันสนิม / กำหนดเอง | เลือกตามสภาพแวดล้อมการกัดกร่อน, อายุการใช้งานที่คาดหวัง และข้อกำหนดของลูกค้า |
| ห่วงเชื่อมต่อ | ห่วงเส้นผ่านศูนย์กลางขนาดใหญ่, ขนาดที่ต้องยืนยัน | ต้องเข้าคู่กับขนาดกุญแจ, เส้นผ่านศูนย์กลางโซ่, ระยะเผื่อการสึกหรอ และการเข้าถึงเพื่อการตรวจสอบ |
| น้ำหนักสมอ | ต้องยืนยัน | มีความสำคัญต่อประสิทธิภาพการยึดเกาะ, การจัดการ, ค่าขนส่ง และการออกแบบระบบผูก |
| กำลังยึด / SWL | ต้องยืนยัน | ไม่ได้ประกาศจากข้อมูลที่จัดหาให้; ควรพิจารณาจากน้ำหนักสมอ, สภาพพื้นทะเล, การจัดวางโซ่ และฐานการทดสอบ |
| ใบรับรอง | มี CCS / NK / BV / ABS / DNV / LR / KR / IRS / RS / RINA ตามข้อกำหนดโครงการ | ควรตกลงประเภทใบรับรองและขอบเขตการตรวจสอบของสมาคมก่อนสั่งซื้อ |
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ยืนยันประเภทสมอ: สมอผูกเหล็กหล่อ / เหล็กหล่อ / สแตนเลสหล่อ
ขั้นตอนที่ 2: ยืนยันสภาพพื้นทะเล: หินแข็ง, หินผสมทราย, ทราย, โคลน, กรวด, บริเวณน้ำขึ้นน้ำลง หรือสภาพพื้นอื่น ๆ จากการสำรวจพื้นที่
ขั้นตอนที่ 3: ยืนยันน้ำหนักสมอที่ต้องการ, ขนาดโดยรวม, เส้นผ่านศูนย์กลางห่วง, เส้นผ่านศูนย์กลางโซ่, ขนาดกุญแจ และว่าสมอเป็นส่วนหนึ่งของระบบผูกที่สมบูรณ์หรือไม่
ขั้นตอนที่ 4: ยืนยันการจัดวางระบบผูก: ทุ่น / ท่าเทียบเรือลอยน้ำ / เรือขนาดเล็ก / เรือทำงาน / สิ่งอำนวยความสะดวกใกล้ฝั่ง, ความลึกของน้ำ, กระแสน้ำ, ลม, คลื่น และขอบเขตโซ่ถ้ามี
ขั้นตอนที่ 5: ยืนยันเกรดวัสดุ, การเคลือบพื้นผิว, ระยะเผื่อการกัดกร่อน, ระบบชุบสังกะสีหรือสี และสภาพแวดล้อมการใช้งานที่คาดหวัง
ขั้นตอนที่ 6: ยืนยันข้อกำหนดการตรวจสอบและใบรับรอง: ใบรับรองวัสดุ, ใบรับรองผู้ผลิต, การทดสอบแรงกด, การตรวจสอบโดยสมาคม หรือเอกสารเฉพาะโครงการอื่น ๆ
ขั้นตอนที่ 7: ระบุปริมาณ, ปลายทางการจัดส่ง, เวลาจัดส่งที่ต้องการ, แบบหรือรูปถ่ายถ้ามี และข้อกำหนดการติดตั้งหรือการกู้คืนในพื้นที่
โครงสร้าง
ตัวเรือนหล่อ | ขอบล่างและมุมที่กะทัดรัด | เพลาข้อเหวี่ยงสั้น / คอส่วนบน | ห่วงเชื่อมต่อโซ่ขนาดใหญ่ | พื้นผิวห่วงเรียบ | ตัวเลือกวัสดุเหล็กหล่อ / เหล็กหล่อ / สแตนเลส | เคลือบสังกะสีแบบจุ่มร้อน, เคลือบสีบิทูเมน, เคลือบสีกันสนิม หรือเคลือบตามที่ระบุ
ข้อได้เปรียบด้านการยึดเกาะและการออกแบบทางวิศวกรรม
- รูปทรงมีขอบคมที่รวมศูนย์เข้ากับพื้นทะเล ซึ่งช่วยให้สมอเริ่มจมเมื่อแรงดึงผูกอยู่ในทิศทางที่ถูกต้อง
- เมื่อสมอจมลงในวัสดุพื้นทะเลที่เหมาะสม, พื้นผิวที่กว้างสามารถเพิ่มแรงต้านของดินและผลการดูด; ประสิทธิภาพการยึดเกาะจริงยังคงขึ้นอยู่กับสภาพพื้นทะเล, น้ำหนักสมอ, ขอบเขตโซ่ และทิศทางการรับแรง
- ตัวเรือนโลหะหล่อที่หนาแน่นให้มวลใต้น้ำที่มีประสิทธิภาพและรูปทรงที่กะทัดรัดสำหรับการใช้งานผูกถาวร ซึ่งบล็อกคอนกรีตหรือน้ำหนักตายธรรมดาอาจมีประสิทธิภาพน้อยกว่าสำหรับปริมาตรการจัดการบนดาดฟ้าเท่ากัน
- เพลาข้อเหวี่ยงสั้นช่วยลดการพันกันของโซ่เมื่อเทียบกับสมอที่มีเพลาข้อเหวี่ยงยาว ซึ่งมีประโยชน์สำหรับน้ำตื้น, น้ำขึ้นน้ำลง หรือบริเวณที่ต้องจำกัดการเคลื่อนที่ของโซ่รอบสมอ
- ห่วงขนาดใหญ่ช่วยให้เข้าคู่กับกุญแจและโซ่ที่มีขนาดเหมาะสม ควรยืนยันเส้นผ่านศูนย์กลางห่วง, รัศมีขอบ, ระยะเผื่อการสึกหรอ และการป้องกันการกัดกร่อน ก่อนการผลิต
- สามารถเลือกวัสดุเหล็กหล่อ, เหล็กหล่อ หรือสแตนเลสหล่อได้ตามข้อกำหนดโครงการ; ไม่ควรสันนิษฐานเกรดวัสดุและระดับใบรับรองโดยไม่มีการยืนยันคำสั่งซื้อ
- สามารถเลือกการชุบสังกะสีแบบจุ่มร้อน, สีบิทูเมนสีดำ, สีกันสนิม หรือการเคลือบที่กำหนดเองได้ตามสภาพแวดล้อมการกัดกร่อน, วิธีการติดตั้ง และแผนการบำรุงรักษาที่คาดหวัง
คุณลักษณะที่กำหนดเอง
- ชื่อผลิตภัณฑ์: สมอผูก → ใช้สำหรับการผูกถาวรและการจัดวางสมอและโซ่, ไม่ใช่ผลิตภัณฑ์ยกที่ได้รับการรับรอง
- วัสดุ: เหล็กหล่อ / เหล็กหล่อ / สแตนเลสหล่อ → ควรยืนยันเกรดวัสดุสุดท้าย, กระบวนการหล่อ และขอบเขตใบรับรอง ก่อนเสนอราคา
- สภาพพื้นทะเล: พื้นแข็ง / เป็นหิน / เป็นทราย / พื้นผสม → ควรตรวจสอบความเหมาะสมจริงกับการสำรวจพื้นทะเลในพื้นที่และการออกแบบระบบผูก
- การเชื่อมต่อ: ห่วงด้านบนขนาดใหญ่ → ต้องเข้าคู่กับโซ่, กุญแจ, ระยะเผื่อการสึกหรอ และการปฏิบัติงานติดตั้ง
- การเคลือบพื้นผิว: ชุบสังกะสีแบบจุ่มร้อน / สีบิทูเมนสีดำ / สีกันสนิม / กำหนดเอง → เลือกตามการสัมผัสกับสภาพแวดล้อมการกัดกร่อนและเป้าหมายอายุการใช้งาน
- ประสิทธิภาพการยึดเกาะ: ต้องยืนยัน → อย่าใช้แค่น้ำหนักสมอแห้งเป็นกำลังยึดเกาะที่รับประกัน
- การทดสอบ: ต้องยืนยัน → ควรตกลงการทดสอบแรงกด, การทดสอบแรงดึง, การทดสอบการยึดเกาะ หรือการตรวจสอบด้วยสายตา / มิติ ก่อนสั่งซื้อ
- ข้อกำหนดใบรับรอง: มีตามขอบเขตคำสั่งซื้อ → ควรยืนยันใบรับรองชั้น, ใบรับรองวัสดุ, ใบรับรองผู้ผลิต หรือรายงานการตรวจสอบ ก่อนการผลิต
วิธีการทำงาน
สมอถูกหย่อนลงพร้อมโซ่และกุญแจ → ขอบพีระมิดสัมผัสพื้นทะเล → แรงดึงผูกทำให้สมอจมและตั้งตัว → ตัวเรือนหล่อที่กว้างและแรงต้านของพื้นทะเลช่วยยึดระบบผูก → ตรวจสอบการสึกหรอของโซ่, กุญแจ, ห่วง, การเคลือบ และสภาพพื้นทะเล ตามแผนการบำรุงรักษา
การใช้งาน
ทุ่นผูกถาวร | จุดผูกเรือทำงาน | ระบบผูกเรือขนาดเล็ก | ท่าเทียบเรือลอยน้ำและท่าจอดเรือ | สิ่งอำนวยความสะดวกทางทะเลใกล้ฝั่ง | สถานที่ผูกบนพื้นแข็ง / เป็นหิน / เป็นทราย | โครงการจัดหาสมอและโซ่
ใบรับรองและข้อได้เปรียบ
สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ, การตรวจสอบย้อนกลับของวัสดุ, ขอบเขตการตรวจสอบ, ข้อกำหนดการทดสอบ และขั้นตอนการอนุมัติของสมาคม
ใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: สมอผูกเหมาะสำหรับพื้นแข็งหรือเป็นหินหรือไม่?
คำตอบที่ 1: สามารถพิจารณาสำหรับพื้นแข็ง, เป็นหิน, เป็นทราย หรือพื้นผสมได้ เมื่อตรวจสอบน้ำหนักสมอ, การจัดวางโซ่, ความลึกของน้ำ, กระแสน้ำในพื้นที่ และแรงดึงผูก การเลือกขั้นสุดท้ายควรยืนยันโดยผู้ออกแบบระบบผูกหรือวิศวกรโครงการตามสภาพพื้นที่
คำถามที่ 2: สามารถคำนวณกำลังยึดเกาะจากน้ำหนักสมอเพียงอย่างเดียวได้หรือไม่?
คำตอบที่ 2: ไม่ได้ น้ำหนักสมอมีความสำคัญ แต่ประสิทธิภาพการยึดเกาะยังขึ้นอยู่กับประเภทพื้นทะเล, สภาพการฝังหรือการตั้งตัว, ขอบเขตโซ่, ทิศทางการรับแรง, กระแสน้ำ, คลื่น และคุณภาพการติดตั้ง ไม่ควรประกาศกำลังยึดเกาะที่รับประกัน เว้นแต่จะยืนยันฐานการคำนวณหรือการทดสอบ
คำถามที่ 3: ต้องใช้ข้อมูลอะไรบ้างก่อนเสนอราคา?
คำตอบที่ 3: ยืนยันน้ำหนักสมอ, ขนาดโดยรวม, เส้นผ่านศูนย์กลางห่วง, เกรดวัสดุ, การเคลือบพื้นผิว, ขนาดโซ่และกุญแจ, ปริมาณ, สภาพพื้นทะเล, ข้อกำหนดใบรับรอง, ปลายทางการจัดส่ง และว่าต้องการการทดสอบแรงกดหรือการตรวจสอบโดยสมาคมหรือไม่
