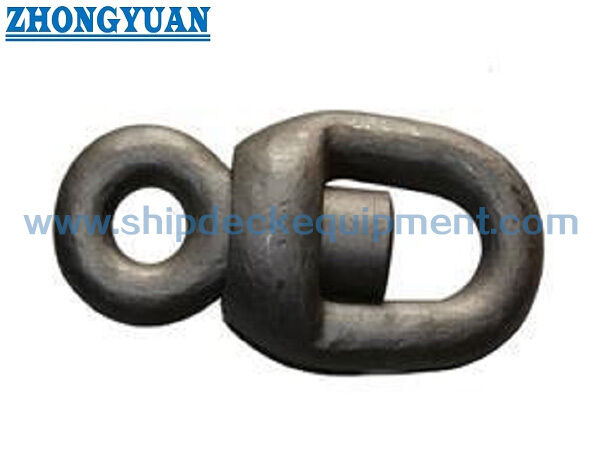

สวิดเดิลส่วนหน้าของโซ่สมอเป็นอุปกรณ์หมุนที่ใช้ในการเชื่อมต่อโซ่สมอของเรือเพื่อลดแรงบิดที่มากเกินไปเมื่อสมอและโซ่เปลี่ยนทิศทาง โดยจะเชื่อมต่อระหว่างส่วนประกอบโซ่สมอที่เข้ากันได้และรับแรงดึงตามแนวแกนของโซ่ผ่านห่วงรับน้ำหนัก ในขณะที่อนุญาตให้หมุนสัมพัทธ์รอบแกนโซ่ รายการนี้เป็นส่วนหนึ่งของระบบสมอและไม่ควรอธิบายหรือเลือกเป็นอุปกรณ์ยกทั่วไป

ข้อมูลจำเพาะที่จัดหาให้ครอบคลุมการผลิตเหล็กหล่อหรือเหล็กตีขึ้นรูป การเคลือบสังกะสีหรือการปรับแต่งพื้นผิว และช่วงเส้นผ่านศูนย์กลางตั้งแต่ 14 ถึง 162 มม. ตารางพารามิเตอร์โดยละเอียดที่จัดหาให้สำหรับหน้านี้ครอบคลุมตั้งแต่ 14 ถึง 46 มม. กำหนดการเกรด U2 หรือ U3 ที่ใช้ได้ เกรดวัสดุ การอบชุบด้วยความร้อน ขนาดที่ใหญ่กว่า 46 มม. ขอบเขตการทดสอบ การทำเครื่องหมาย และเอกสารการจำแนกประเภทจะต้องได้รับการยืนยันกับแบบสั่งงานที่อนุมัติและข้อกำหนดการสั่งซื้อก่อนการผลิต

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: สวิดเดิลโซ่สมอ 360° → อุปกรณ์หมุนสำหรับชุดโซ่ส่วนหน้าสมอ
• เกรดโซ่: U2 หรือ U3 → ต้องยืนยันเกรดเนื่องจากภาระการทดสอบและภาระการแตกหักขึ้นอยู่กับเกรด
• เส้นผ่านศูนย์กลางที่กำหนด: 14–162 มม. → ขนาดและภาระที่จัดหาให้ในปัจจุบันครอบคลุม 14–46 มม.
• ช่วงภาระที่จัดหาให้สำหรับ 14–46 มม.: ภาระการทดสอบ 82–837 kN และภาระการแตกหัก 116–1170 kN → ไม่มีค่าใดเป็น SWL
• โครงสร้าง: เหล็กตีขึ้นรูปหรือเหล็กหล่อ → ต้องยืนยันเกรดวัสดุที่แน่นอน การอบชุบด้วยความร้อน และกระบวนการผลิต
• การปรับแต่งพื้นผิว: เคลือบสังกะสีหรือปรับแต่งเอง → วิธีการเคลือบและความหนาเป็นไปตามข้อกำหนดการสั่งซื้อที่อนุมัติ
• การจับคู่การเชื่อมต่อ: เลือกพร้อมกับข้อต่อ, สลัก, รูปทรงห่วง, และระยะห่างการหมุน → เส้นผ่านศูนย์กลางเพียงอย่างเดียวไม่เพียงพอ
• การรับรองและการทดสอบ: มีให้ตามข้อกำหนดโครงการ → ยืนยันชั้นเรียน ขอบเขตการสังเกต การตรวจสอบย้อนกลับ และเอกสารการทดสอบก่อนเสนอราคา

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันการกำหนดค่าผลิตภัณฑ์ที่ต้องการ: สวิดเดิลเดี่ยว, สลักสวิดเดิล, สวิดเดิลส่วนหน้า, หรือชุดเชื่อมต่อโซ่สมอที่สมบูรณ์

ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางโซ่ที่กำหนดและเกรดโซ่ U2 หรือ U3 จากตารางโซ่สมอที่อนุมัติของเรือ

ขั้นตอนที่ 3: ยืนยันข้อต่อทั่วไป, ข้อต่อขยาย, ข้อต่อปลาย, สลักเชื่อมต่อ, หรือสลักสมอที่อยู่ติดกัน, รวมถึงขนาดห่วงและระยะห่างการหมุน

ขั้นตอนที่ 4: ยืนยันการผลิตแบบตีขึ้นรูปหรือหล่อ, เกรดเหล็กที่แน่นอน, การอบชุบด้วยความร้อน, ความคลาดเคลื่อนของมิติ, การตัดแต่ง, และข้อกำหนดการตรวจสอบแบบไม่ทำลาย

ขั้นตอนที่ 5: ยืนยันการเคลือบสังกะสีหรือการตกแต่งอื่นๆ, การทำเครื่องหมายผลิตภัณฑ์, การตรวจสอบย้อนกลับหมายเลขความร้อน, ใบรับรองวัสดุ, บันทึกการทดสอบภาระ, สมาคมการจำแนกประเภท, และขอบเขตการสังเกต

ขั้นตอนที่ 6: ระบุปริมาณ, ประเภทเรือ, สถานะการต่อเรือใหม่หรือการเปลี่ยน, แบบสั่งงานที่อนุมัติหรือรูปถ่ายที่ชัดเจน, ปลายทางการจัดส่ง, และเวลาจัดส่งที่ต้องการ

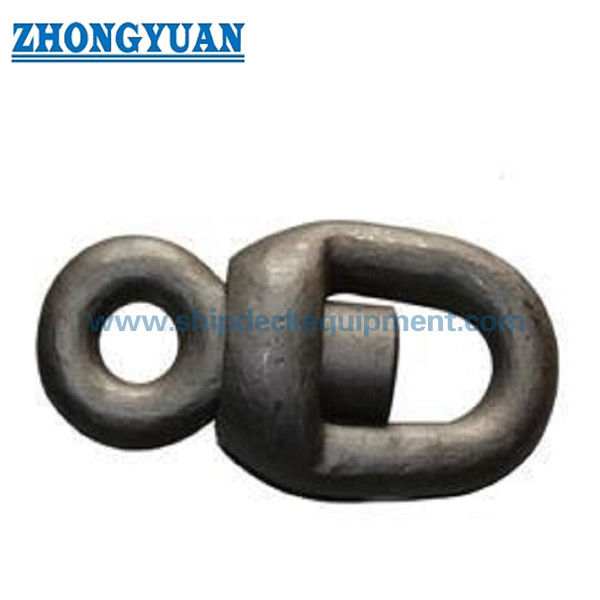

โครงสร้าง

ห่วงเชื่อมต่อด้านบน | ตัวสวิดเดิลหมุนตรงกลาง | ห่วงเชื่อมต่อด้านล่าง | ส่วนโค้งรับน้ำหนัก | โครงสร้างเหล็กตีขึ้นรูปหรือหล่อ | เคลือบสังกะสีหรือตกแต่งตามที่ระบุ

ข้อดีด้านวัสดุ, การทดสอบภาระ, และคุณภาพ

• สวิดเดิลให้การหมุนสัมพัทธ์ในชุดโซ่ส่วนหน้าสมอ ช่วยลดการถ่ายทอดแรงบิดที่มากเกินไปไปยังสายเคเบิลโซ่แบบสตั๊ดลิงค์
• เส้นผ่านศูนย์กลางที่กำหนดควรตรงกับตารางโซ่ ในขณะที่ความยาวโดยรวม, ความกว้าง, ช่องห่วง, รูปทรงของอุปกรณ์ที่อยู่ติดกัน, และพื้นที่หมุนที่พร้อมใช้งานก็ต้องตรวจสอบด้วย
• สำหรับชิ้นส่วนที่ตีขึ้นรูป, เกรดเหล็ก, การลดรูปจากการตี, การอบชุบด้วยความร้อน, การตัดแต่ง, การควบคุมมิติ, การทดสอบทางกล, และ NDT ควรเป็นไปตามขั้นตอนการผลิตที่อนุมัติ
• สำหรับชิ้นส่วนที่หล่อ, เกรดเหล็กหล่อ, การอบชุบด้วยความร้อน, ความสมบูรณ์ของการหล่อ, การตัดแต่ง, การควบคุมมิติ, และ NDT ควรระบุแยกจากกระบวนการตีขึ้นรูป
• พื้นผิวหมุนและพื้นผิวประกบควรให้การเคลื่อนไหวและระยะห่างตามที่ระบุในแบบสั่งงานที่อนุมัติ โดยไม่มีการเล่นมากเกินไปหรือการรบกวน
• ภาระการทดสอบและภาระการแตกหักที่เฉพาะเจาะจงเกรดต้องได้รับการยืนยัน ชุดเชื่อมต่อโซ่สมอที่สมบูรณ์จะถูกจำกัดโดยส่วนประกอบที่เหมาะสมน้อยที่สุดในเส้นทางภาระ
• หลังจากการเคลือบสังกะสีหรือการเคลือบ, มิติ, การทำเครื่องหมาย, การประกอบการเชื่อมต่อ, และสภาพการหมุนควรได้รับการตรวจสอบในกรณีที่การเคลือบหนาเกินไปอาจส่งผลต่อการประกอบ
• เอกสารการตรวจสอบอาจรวมถึงใบรับรองวัสดุ, รายงานมิติ, รายงาน NDT, บันทึกการทดสอบภาระ, บันทึกการสังเกตของชั้นเรียน, การทำเครื่องหมายผลิตภัณฑ์, และบันทึกการเคลือบตามขอบเขตการสั่งซื้อที่ตกลงกัน

คุณลักษณะที่กำหนดเอง

• หมวดหมู่ผลิตภัณฑ์: อุปกรณ์เสริมโซ่สมอ → ใช้ในระบบสมอของเรือ, ไม่ใช่สำหรับการยกทั่วไป
• ฟังก์ชัน: การเชื่อมต่อโซ่แบบหมุน → ช่วยลดแรงบิดที่มากเกินไปในชุดโซ่ส่วนหน้าสมอ
• การหมุน: การระบุ 360° → อนุญาตให้หมุนสัมพัทธ์รอบแกนโซ่; การเคลื่อนไหวจริงขึ้นอยู่กับภาระ, การจัดแนว, การสึกหรอ, การกัดกร่อน, และรูปทรงการเชื่อมต่อ
• เส้นผ่านศูนย์กลางที่กำหนด: 14–162 มม. → เลือกตามตารางโซ่สมอแบบสตั๊ดลิงค์ที่อนุมัติและอุปกรณ์ที่เข้ากันได้
• เกรดโซ่: U2 / U3 → ใช้เกรดวัสดุและตารางภาระที่ถูกต้องตามเกรด
• วัสดุ: เหล็กตีขึ้นรูปหรือเหล็กหล่อ → ต้องยืนยันเกรดเหล็กที่แน่นอนและสภาวะการอบชุบด้วยความร้อน
• การปรับแต่งพื้นผิว: เคลือบสังกะสีหรือปรับแต่งเอง → ระบบการเคลือบ, ความหนา, และเกณฑ์การยอมรับเป็นไปตามโครงการเฉพาะ
• พื้นฐานภาระ: ภาระการทดสอบและภาระการแตกหัก → ไม่มีค่าใดเป็น SWL หรือภาระงานที่อนุญาต
• การอ้างอิงมาตรฐาน: ISO 1704:2022 อาจใช้กับส่วนประกอบโซ่สมอแบบสตั๊ดลิงค์ → ต้องยืนยันการปฏิบัติตามจริงจากการออกแบบที่อนุมัติและข้อกำหนดของชั้นเรียน
• ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตโครงการ → ประเภทใบรับรองและการสังเกตของชั้นเรียนต้องตกลงกันก่อนการผลิต

วิธีการทำงาน

สมอเปลี่ยนทิศทาง → แรงบิดหมุนเกิดขึ้นในส่วนประกอบโซ่ส่วนหน้าสมอ → สวิดเดิลอนุญาตให้หมุนสัมพัทธ์ระหว่างห่วงเชื่อมต่อ → การถ่ายทอดแรงบิดที่มากเกินไปไปยังสายเคเบิลโซ่ลดลง → ภาระโซ่ตามแนวแกนยังคงถูกรับผ่านชุดการเชื่อมต่อที่ยืนยันแล้ว

การใช้งาน

ระบบสมอหัวเรือ | ส่วนโซ่สมอนอกเรือ | ชุดเชื่อมต่อสมอถึงโซ่ | เรือพาณิชย์ | เรือบรรทุกสินค้าเทกอง | เรือบรรทุกน้ำมัน | เรือคอนเทนเนอร์ | เรือบรรทุกสินค้าทั่วไป | เรือลากจูงและเรือทำงาน | โครงการต่อเรือใหม่และโครงการเปลี่ยน

การรับรองและข้อได้เปรียบ

สามารถจัดเตรียมใบรับรองและการตรวจสอบการจำแนกประเภทได้ตามข้อกำหนดโครงการ, เส้นทางการผลิตที่อนุมัติ, การตรวจสอบย้อนกลับวัสดุ, ขั้นตอนการทดสอบ, และขอบเขตการสำรวจ

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

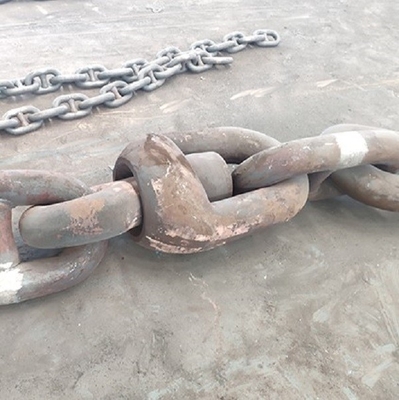

แบบสั่งงานและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ภาระการทดสอบและภาระการแตกหักเหมือนกับ SWL หรือไม่?

คำตอบที่ 1: ไม่ ภาระการทดสอบเป็นค่าการทดสอบการตรวจสอบที่ระบุ ในขณะที่ภาระการแตกหักเป็นค่าความแข็งแรงขั้นต่ำหรือค่าการทำลาย ไม่มีค่าใดเป็น SWL การเลือกต้องเป็นไปตามเกรดโซ่ที่อนุมัติ, ตารางอุปกรณ์, และพื้นฐานการออกแบบระบบสมอ

คำถามที่ 2: 360° หมายความว่าสวิดเดิลหมุนได้อย่างอิสระภายใต้แรงดึงโซ่เต็มหรือไม่?

คำตอบที่ 2: การระบุอธิบายถึงฟังก์ชันการหมุนที่ตั้งใจไว้รอบแกนโซ่ การเคลื่อนไหวจริงขึ้นอยู่กับการจัดแนว, แรงดึงโซ่, รูปทรงการเชื่อมต่อ, การสึกหรอ, การกัดกร่อน, และสภาวะการบำรุงรักษา ไม่ควรอ้างว่าเป็นแบบหมุนฟรีภายใต้ทุกสภาวะที่มีภาระ

คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นสำหรับการเสนอราคา?

คำตอบที่ 3: ยืนยันการกำหนดค่าผลิตภัณฑ์, เส้นผ่านศูนย์กลางที่กำหนด, เกรด U2 หรือ U3, ข้อต่อและสลักที่อยู่ติดกัน, เส้นทางการผลิตแบบตีขึ้นรูปหรือหล่อ, การปรับแต่งพื้นผิว, ขอบเขตการทดสอบและใบรับรอง, ปริมาณ, แบบสั่งงานหรือรูปถ่าย, ปลายทางการจัดส่ง, และเวลาจัดส่งที่ต้องการ
