อุปกรณ์เสริมโซ่แอนเกอร์จากเหล็กสแตนเลสและเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | การตี การหล่อ การรีดบาร์ | เส้นผ่านศูนย์กลาง: | 12.5 มม. ถึง 162 มม |
|---|---|---|---|
| เสร็จ: | ทาสีดำหรือชุบสังกะสีแบบจุ่มร้อน | ระดับ: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| ใบรับรองการเดินเรือ: | CCS, เอบีเอส, LR, NK, อาร์เอส, DNV-GL, KR, BV, RINA | ||
| เน้น: | ทุ่นกุญแจมือ Anchor Chain อุปกรณ์เสริม,ISO9001 Anchor Chain อุปกรณ์เสริม,CCS Anchor และ Anchor Chain |
||
รายละเอียดสินค้า
อุปกรณ์เสริมโซ่แอนเกอร์จากเหล็กสแตนเลสและเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ภาพรวมสินค้า
สายพันธุ์สินค้านี้ครอบคลุมอุปกรณ์เสริมโซ่แอนเกอร์เหล็กที่ใช้ในการเชื่อมต่อ, ปิด, ปั่น, ขยาย, หรือปรับปรุงโซ่ประกอบในระบบแอนเกอร์เรือและระบบการติดต่อทะเลสินค้าที่มีอยู่รวมถึงข้อมือ Kenter, การเชื่อมโยงเชือก, เชือกปลาย, เครื่องหมุน, เชือกหมุน, เชือกบอย, กลุ่มหมุน, แผ่น, สายเชื่อมทั่วไป, สายเชื่อมขยาย, สายเชื่อมปลาย, และองค์ประกอบเชื่อมต่อที่เฉพาะโครงการ
อุปกรณ์เสริมถูกจัดจําหน่ายผ่านพันธมิตรผู้ผลิตเชือกแอนเกอร์ที่ได้รับคุณภาพ แทนที่จะนําเสนอเป็นผลิตภัณฑ์ที่ผลิตในบ้าน การเลือกขึ้นอยู่กับกว้างขนาดเชือกเกรดโซ่, กณิตศาสตร์สายพันธุ์, ความต้องการความแข็งแกร่งและความหน่วงหัก, การจัดวางสี่, เส้นทางของวัสดุ, การรักษาความร้อน, สอบเขต, และเอกสารการจัดหมวดหมู่การมีคลังสินค้าสามารถสนับสนุนการสอบถามเกี่ยวกับการซ่อมแซมหรือเปลี่ยนเรืออย่างเร่งด่วน, แต่รายการที่แท้จริง, เกรด, ขนาด, การตรา, และการรับรองชุดต้องยืนยันก่อนการอ้างอิง.

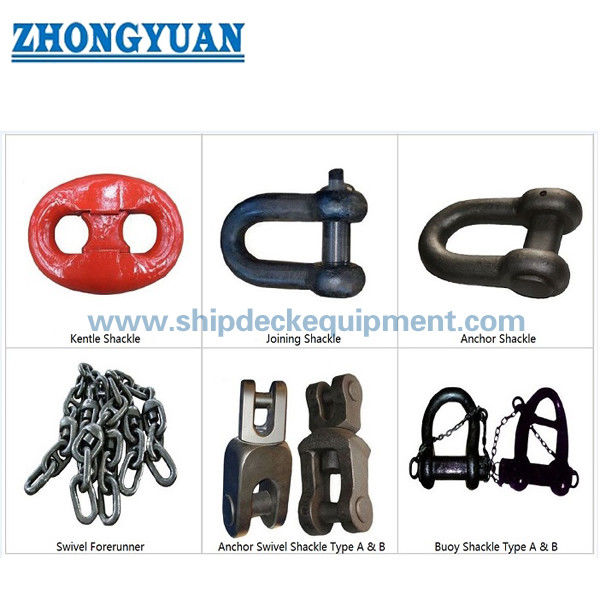

ประเภทของอุปกรณ์เสริมที่มี
Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link
รายละเอียดเร็ว
- ประเภทสินค้า: เครื่องเชื่อมโซ่และอุปกรณ์เสริมโซ่ติดต่อ → ใช้เพื่อเติมเต็มหรือเปลี่ยนชุดโซ่ ไม่ใช่เป็นอุปกรณ์ยกทั่วไป
- ระยะความกว้างนาม: 12.5162 มิลลิเมตร เป็นระยะการจําหน่าย → ความพร้อมสุดท้ายขึ้นอยู่กับประเภทของอุปกรณ์เสริม, เกรด, การอนุมัติของผู้ผลิต, และสถานะของคลัง
- เส้นทางของวัสดุ: เหล็กโกหก, เหล็กเหล็กเหล็กเหล็กหรือการก่อสร้างสตาร์ → กระบวนการที่อนุญาตขึ้นอยู่กับการออกแบบของอุปกรณ์เสริมและกฎประเภทที่ใช้
- เกรดโซ่แอนเกอร์ทางเรือ: U2 / U3 ตามที่ระบุในข้อมูลที่นํามา → การกําหนดชั้นเรียนที่แม่นยําและขอบเขตการรับรองต้องยืนยันสําหรับแต่ละรายการ
- ประเภทการติดต่อในทะเล: R3 / R3S / R4 ระบุว่ามีอยู่ → ประเภทในทะเลต้องมีการผลิต, การรักษาความร้อน, การทดสอบและการติดตามตามที่ได้รับการอนุมัติแยก
- การป้องกันพื้นผิว: สีดําหรือหมักร้อน → การเลือกเคลือบ ควรพิจารณาการบริการโซ่, ความเหมาะสมของมิติ, ลําดับการตรวจสอบ, และรายละเอียดของโครงการ
- ระยะเวลาการทดสอบแบบรายละเอียด: กว้างเชือกเฉพาะ 3890 mm → ตารางอ้างอิงที่นํามารวมภาระการทดสอบระดับ M2/M3 และน้ําหนักประเภท A/B
- จําหน่ายและเอกสาร: สต็อคหรือโครงการสั่ง → ผู้ผลิต, วัสดุ, การทดสอบ, NDE, และเอกสารประเภทมีอยู่เฉพาะตามขอบเขตการสั่งการที่ยืนยัน
ปริมาตรเทคนิคหลัก
|
เชือกปกติ กว้าง (mm) |
d | L | L1 | B | B2 | D |
เกรด M2 อัตราการทดสอบ KN (T) |
เกรด M3 อัตราการทดสอบ KN (T) |
ประเภท A น้ําหนัก (kg) |
ประเภท B น้ําหนัก (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6 ((59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4 ((65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1 ((71.7) | 980.7 ((100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8 ((78.4) | 1079 ((110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5 ((58.3) | 1167 ((119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275 ((130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7 ((100) | 1373 (((140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059 (((108) | 1481 ((151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138 ((116) | 1589 ((162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706 ((174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294 ((132) | 1814 ((185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383 ((141) | 1942 ((198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471 ((150) | 2059 ((210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559 ((159) | 2187 ((223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657 ((169) | 2314 ((236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746 ((178) | 2452 ((250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844 ((188) | 2579 ((263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991 ((203) | 2795 ((285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148 ((219) | 3011 ((307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256 ((230) | 3158 ((322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412 (((246) | 3383 (((345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579 ((263) | 3609 ((368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746 (((280) | 3854 ((393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089 ((417) | 345 | 332 |
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ระบุอุปกรณ์เสริมอย่างแม่นยํา: คันเทอร์เชลล์, เชลล์ปลาย, เครื่องหมุน, เครื่องหมุนกลุ่ม, เครื่องหมุนบอย, เครื่องเชื่อมที่ขยายขนาด หรืออุปกรณ์เชื่อมอื่น ๆ
ขั้นตอนที่ 2: ยืนยันกว้างเชือกชื่อเสียง, การสร้างเชือก, เกรด, มาตรฐานหรือกฎประเภทที่ใช้ และขนาดที่ตรงกันของโซ่ที่ติดกัน
ขั้นตอนที่ 3: เสนอภาระการพิสูจน์ความอ้วน, การพิสูจน์ความอ้วนในการพิสูจน์ความอ้วน, หรือพื้นฐานการทดสอบที่ได้รับการรับรอง. อย่าแทน SWL, การพิสูจน์ความอ้วน, หรือ MBL ให้กับกันและกัน
ขั้นตอนที่ 4: ยืนยันการก่อสร้างสตางค์, โหลด, หรือสตางค์ม้วน; สภาพการรักษาด้วยความร้อน; การจัดวาง pin และล็อค; และข้อจํากัดใด ๆ ในการซ่อมแซม
ขั้นตอนที่ 5: ยืนยันการเสร็จสิ้นผิว, การทําเครื่องหมาย, NDE, รายงานมิติ, ความสามารถติดตามวัสดุ, ใบรับรองผู้ผลิต, และการให้คําพิสูจน์ชั้นเรียนก่อนการเสนอราคา
ขั้นตอนที่ 6: เสนอปริมาณ, เวลาในการจัดส่งที่ต้องการ, สถานที่ปลายทาง, ความเร่งด่วนในการเปลี่ยนสต็อค, ประเภทของเรือหรือหน่วยนอกประเทศ, และภาพวาดหรือภาพชัดเจนของส่วนที่มีอยู่
โครงสร้าง
Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish
ข้อดีของวัสดุ การผลิต และการตรวจสอบ
- กณิตศาสตร์ของอุปกรณ์เสริมถูกตรงกับโซ่เชื่อม เพราะกว้างเฉพาะตัวไม่ยืนยันความเหมาะสมระหว่างเชือก, เครื่องหมุน, สายเชื่อมปลาย, สายเชื่อมขยาย และสายเชื่อมติดกัน
- อุปกรณ์เสริมเหล็กหลอมให้เส้นทางของภาระหลอมเมื่อการออกแบบที่อนุมัติและเส้นทางของวัสดุกําหนดการหลอมการนําเสนอตัวแทนจากไม้เหล็กหรือไม้เหล็กม้วนเท่านั้นเมื่อการออกแบบและการอนุมัติที่ใช้ได้อนุญาต.
- การรักษาความร้อนถูกเลือกตามเกรดและเส้นทางการผลิต และเสร็จสิ้นก่อนระยะการทดสอบ, การทําลาย, การกลและการตรวจสอบที่กําหนดไว้
- สําหรับสินค้าที่มีการจัดอันดับ การระบุวัสดุ, เลขความร้อน, การระบุคุณสมบัติ และเอกสารการทดสอบ ควรสามารถติดตามได้จากวัสดุที่ได้รับการอนุมัติไปยังอุปกรณ์เสริมที่เสร็จสิ้น
- อุปกรณ์เสริม R3 / R3S / R4 ในทะเลถูกพิจารณาเป็นพื้นที่การอนุมัติและคุณสมบัติที่แยกออกไปจากอุปกรณ์เสริมโซ่แอนเกอร์ของเรือ U2 / U3 แบบปกติ
- การตรวจสอบมิติควรรวมกว้างของปิ้น, เปิดที่จับคู่, พื้นที่พ่วง, ระยะว่างล็อค, และมิติที่จําเป็นในการเชื่อมต่อกับการประกอบโซ่ที่มีอยู่.
- สินค้าที่คัดเลือกสามารถลดเวลาในการซ่อม โดยต้องมีการตรวจสอบทางกายภาพ การยืนยันมิติ การตรวจสอบเกรด และการมีใบรับรองชุด
คุณสมบัติตามสั่ง
- สถานะการจัดจําหน่าย: สินค้าที่จัดจําหน่าย → จําหน่ายผ่านพันธมิตรการผลิตที่ได้รับคุณภาพ; ผู้ผลิตที่ได้รับอนุญาตได้รับการยืนยันด้วยการนําเสนอราคา
- สายพันธุ์สินค้า: อุปกรณ์เสริมโซ่มาตรฐานและพิเศษ → การเลือกครอบคลุมการเชื่อมต่อ, การสิ้นสุด, การหมุน, การขยาย, และอินเตอร์เฟซบอยหรือการติดต่อ
- ความกว้างนาม: 12.5~162 มิลลิเมตร ช่วงขนาดที่ได้รับอนุญาตแตกต่างกันตามประเภทของอุปกรณ์เสริม, เกรดและผู้ผลิต
- เกรดเรือ: U2/U3 → ใช้ได้เฉพาะเมื่อเกรดและใบรับรองโซ่แอนเกอร์ของเรือที่ระบุได้รับการยืนยัน
- เกรด Offshore: R3 / R3S / R4 → ต้องการการอนุมัติโซ่การติดต่อในทะเล, วัสดุที่ควบคุม, การรักษาความร้อน, การทดสอบและการติดตาม.
- เส้นทางของวัสดุ: เหล็กโกหก / โหลด / โลล → เส้นทางสุดท้ายปฏิบัติตามการออกแบบของอุปกรณ์เสริม, ความต้องการของประเภท, และกระบวนการผลิตที่อนุมัติ
- ปลายผิว: สีดํา / หมักร้อน → ปลายสุดท้ายตามสภาพแวดล้อมการบริการและรายละเอียดโครงการ
- สาขาขอบเขตของใบรับรอง: ตามความต้องการของคําสั่ง → ใบรับรองประเภท, บันทึกวัสดุ, การทดสอบ, NDE, และการตราไม่ได้คาดว่าเป็นการรวมมาตรฐาน
วิธี การ
การระบุการเชื่อมต่อโซ่ที่ต้องการ → ประเภทของอุปกรณ์เสริม, กว้างนาม, เกรด, และเจอเมตรการจับคู่หรือเชื่อมโยงถูกประกอบในระบบโซ่ → การโอนภาระแรงดึงผ่านเส้นทางภาระที่ได้รับการอนุมัติ → การตรา, การตรวจสอบ, การทดสอบ, และเอกสารที่ครบถ้วนตามขอบเขตการสั่งซื้อ
การใช้งาน
Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares
การรับรองและข้อดี
การรับรองและการตรวจสอบพยานสามารถจัดตามอุปกรณ์เสริมที่เลือก, เกรด, ผู้ผลิตที่ได้รับการอนุมัติ, ความสามารถติดตามวัสดุ, ขอบเขตการทดสอบ, และความต้องการของสังคมการจัดหมวดหมู่การมีอยู่ต้องมีการตรวจสอบโครงการ และควรได้รับการยืนยันก่อนการสั่งซื้อ.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

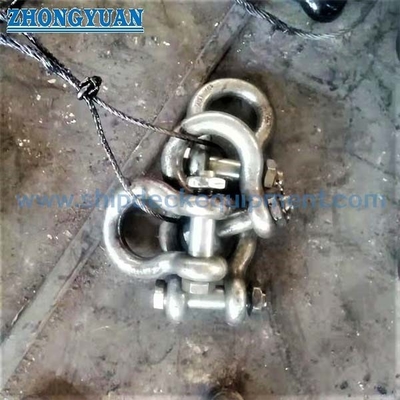

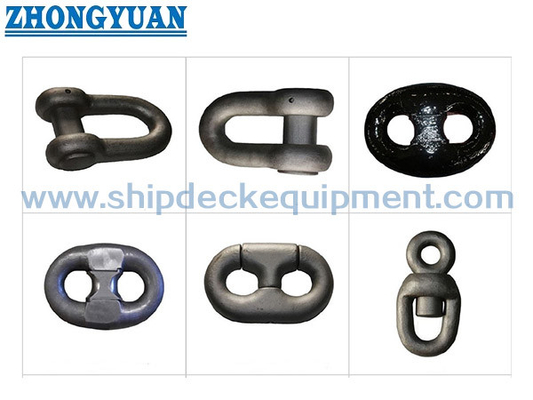

การวาด & ภาพถ่าย
FAQ
Q1: ความกว้างเชือกชื่อพอที่จะสั่งอุปกรณ์เสริมเชือกแอนเกอร์หรือไม่?
A1: เปล่า ต้องยืนยันประเภทของอุปกรณ์เสริม, ประเภทของโซ่, ขนาดของสายเชื่อมติด, การจัดวางสตางค์, ฐานความอ้วนหรือความอ้วน, การวาดแบบมาตรฐานหรือที่อนุมัติ, และความต้องการในใบรับรอง
Q2: สามารถใช้อุปกรณ์เสริมโซ่แอนเกอร์ของเรือ U2 หรือ U3 แทนอุปกรณ์เสริมการติดเรือในทะเล R3 หรือ R4 ได้หรือไม่?
A2: ไม่เป็นไปตามอัตโนมัติ ประเภทของโซ่แอนเกอร์เรือแบบปกติ และประเภทของเรือที่จอดอยู่นอกทะเลมีวัสดุที่แตกต่างกัน การอนุมัติ การรักษาความร้อน การทดสอบ ความเหนื่อยล้า การติดตามและความต้องการด้านเอกสารการแทนที่ต้องการการออกแบบและการอนุมัติชั้นเรียน
Q3: เอกสารอะไรที่ควรระบุสําหรับการสั่งซื้อที่ระดับ?
A3: ขึ้นอยู่กับคําสั่ง, ขอผู้ผลิตที่ได้รับการอนุมัติและวงกว้างของสินค้า, ใบรับรองวัสดุ, บันทึกการรักษาความร้อน, รายงานขนาด, การพิสูจน์และการทําลายบันทึกภาระ, การทดสอบกลรายงาน NDE, รายการระบุตัว และหนังสือรับรองประเภทหรือการรับรองการสํารวจ
