Bolted Mooring Kevel สำหรับเรือเดินทะเล | ดาดฟ้าโลหะหล่อและประเภทป้อมปราการ (GB 2026)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | กิกะไบต์ 2026 | เส้นผ่านศูนย์กลางเชือก: | ⌀35, ⌀50, ⌀70มม |
|---|---|---|---|
| น้ำหนัก: | 1.33 ถึง 11.2กก | วัสดุ: | หล่อทองแดง, หล่อทองแดง, หล่อเหล็ก C-Mn, หล่อสแตนเลส, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น, ชุบสังกะสี, ขัดเงา, มีการรักษาพื้นผิวแบบกำหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, ฯลฯ |
| เน้น: | โลหะเหล็กเหล็กเหล็กเหล็ก,อุปกรณ์จอดเรือ,ประเภทบอลท์ โมเรนเคเวล |
||
รายละเอียดสินค้า
Bolted Mooring Kevel สำหรับเรือเดินทะเล | ดาดฟ้าโลหะหล่อและประเภทป้อมปราการ (GB 2026)
ภาพรวมผลิตภัณฑ์
เคเวลจอดเรือแบบสลักเกลียว GB 2026 เป็นอุปกรณ์จอดเรือแบบหล่อขนาดกะทัดรัดที่ใช้กับเรือเดินทะเล เรือทำงานขนาดเล็ก เรือบริการ เรือบรรทุก ท่าเทียบเรือ และตำแหน่งจอดเรือ สามารถติดตั้งบนดาดฟ้าหรือป้อมปราการได้โดยใช้สลักเกลียว ซึ่งเป็นจุดจอดเรือแบบเรียบง่ายที่ต้องยึดเชือกโดยไม่ต้องใช้ฐานโคมไฟสนามแบบเชื่อม
โดยปกติแล้ว Kevel นี้จะถูกเลือกตามเส้นผ่านศูนย์กลางของเชือก วัสดุ ตำแหน่งการติดตั้ง พื้นที่ติดตั้งที่มีอยู่ และความแข็งแรงของส่วนรองรับหรือโครงสร้างป้อมปราการ โต๊ะที่ให้มาครอบคลุมรุ่นทองแดงและเหล็กหล่อที่มีเส้นผ่านศูนย์กลางเชือก Malina สูงสุด 75 มม. และน้ำหนักตั้งแต่ 1.33 กก. ถึง 11.2 กก. สำหรับการใช้งานจอดเรืออย่างปลอดภัย ควรยืนยันการจัดเรียงโบลต์ แผ่นรองหลัง หรือการเสริมแรงเฉพาะจุด และขอบเขตใบรับรองตามข้อกำหนดของโครงการ
ข้อมูลจำเพาะด่วน
- ประเภทผลิตภัณฑ์: ท่าจอดเรือแบบเกลียว → ดาดฟ้าขนาดกะทัดรัดหรือท่าจอดเรือป้อมปราการสำหรับเรือเดินทะเลและเรือเล็ก
- มาตรฐานทางเทคนิค: GB 2026 → ข้อมูลอ้างอิงสำหรับขนาด การเลือกเส้นผ่านศูนย์กลางเชือก ตัวเลือกวัสดุ และการยืนยันรุ่น
- รูปแบบการติดตั้ง: การติดตั้งแบบสลักเกลียว → การติดตั้งและการเปลี่ยนง่ายกว่าอุปกรณ์แบบเชื่อม เมื่อโครงสร้างรองรับและการจัดเรียงสลักเกลียวมีความเหมาะสม
- ขนาดเชือกอ้างอิง: เส้นผ่านศูนย์กลางเชือก Malina สูงสุด 30 / 35 / 50 / 75 มม. ในตารางที่ให้มา → ควรตรวจสอบขนาดเชือกสุดท้ายกับการจัดท่าจอดเรือ
- ตัวเลือกวัสดุ: ทองแดงหล่อ บรอนซ์หล่อ เหล็กกล้า C-Mn หล่อ สเตนเลสหล่อ และเหล็กหล่อกลม → เลือกตามสภาพแวดล้อมการกัดกร่อน ข้อกำหนดการสึกหรอ และงบประมาณของโครงการ
- ช่วงน้ำหนัก: 1.33 กก. ถึง 11.2 กก. → เหมาะสำหรับตำแหน่งจอดเรือขนาดเล็กและขนาดกลางที่ต้องการขนาดกะทัดรัดและการจัดการที่เรียบง่าย
- การรักษาพื้นผิว: การพ่น Sa 2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น ชุบสังกะสี ขัดเงา หรือปรับแต่งเอง → การรักษาพื้นผิวขั้นสุดท้ายขึ้นอยู่กับความต้องการของวัสดุและการสั่งซื้อ
- ขอบเขตใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS และใบรับรองอื่นๆ สามารถจัดเรียงได้ตามความต้องการของโครงการ ไม่ใช่เป็นรายการจัดหาเริ่มต้น
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางสูงสุด ของมาลีน่าเชือก |
ล | L1 | L2 | ก | A0 | บี | B1 | บี2 | B3 | ชม | H1 | H2 | H3 | δ | ร | r1 | r2 | r3 | น้ำหนัก กก |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
คู่มือการเลือกและสอบถามข้อมูล
ขั้นตอนที่ 1: ยืนยันเคเวลจอดเรือแบบสลักเกลียว GB 2026 และเส้นผ่านศูนย์กลางของเชือกที่ต้องการตามรูปวาดของเรือหรือการจัดท่าเทียบเรือ
ขั้นตอนที่ 2: ยืนยันตำแหน่งการติดตั้ง: ติดตั้งบนดาดฟ้าหรือติดตั้งบนป้อมปราการ รวมถึงพื้นที่ฐานที่มีอยู่ ความหนาของแผ่นเพลท แผ่นรอง และทางเข้าเพื่อขันสลักเกลียว
ขั้นตอนที่ 3: ยืนยันความต้องการวัสดุ: เหล็กหล่อ เหล็กหล่อกลม ทองแดงหล่อ บรอนซ์หล่อ สเตนเลสหล่อ หรือวัสดุอื่น ๆ ที่ระบุโครงการ
ขั้นตอนที่ 4: ยืนยันการรักษาพื้นผิว: สีรองพื้น, ผิวเคลือบสังกะสี, ผิวขัดเงา, ระบบทาสีขั้นสุดท้าย หรือการรักษาอื่น ๆ ที่ลูกค้ากำหนด
ขั้นตอนที่ 5: ยืนยันใบรับรองและขอบเขตการตรวจสอบก่อนใบเสนอราคา: ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองคลาส การตรวจสอบ UT / MT หรือการตรวจสอบพยาน หากจำเป็น
ขั้นตอนที่ 6: ระบุปริมาณ ประเภทของเรือที่ใช้งาน ภาพวาดหรือรูปถ่ายการติดตั้ง ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
โครงสร้าง
หล่อเคเวลบอดี้ | เขาจอดเรือคู่ | รัศมีสัมผัสเชือกเรียบ | ฐานยึดแบบเกลียว | อินเตอร์เฟซการติดตั้งดาดฟ้าหรือป้อมปราการ | เหล็กหล่อเสริม / เหล็กหล่อกลม / วัสดุโลหะผสมทองแดง | เลือกซื้อสีรองพื้น กัลวาไนซ์ ขัดเงา หรือเคลือบพิเศษ
ข้อดีการหล่อ การติดตั้ง และวิศวกรรม
- การติดตั้งแบบเกลียวทำให้สามารถติดตั้งกระดูกงูบนดาดฟ้าหรือป้อมปราการได้โดยไม่ต้องเชื่อมตัวผลิตภัณฑ์ ซึ่งมีประโยชน์สำหรับเรือขนาดเล็ก งานทดแทน และตำแหน่งจอดเรือที่มีขนาดกะทัดรัด
- ตัวหล่อเหมาะสำหรับการเปลี่ยนแตรแบบโค้งมนและพื้นผิวสัมผัสเชือกอย่างต่อเนื่อง ช่วยลดการสัมผัสแหลมคมเฉพาะจุดในระหว่างการจอดเรือ
- การเปลี่ยนผ่านที่ราบรื่นในพื้นที่โค้งควรได้รับการควบคุมระหว่างการหล่อ เฟตลิ่ง และการตกแต่งขั้นสุดท้าย เพื่อลดความเข้มข้นของความเค้น และปรับปรุงพฤติกรรมการสัมผัสเชือก
- เหล็กหล่อเป็นตัวเลือกที่แข็งแกร่งสำหรับอุปกรณ์จอดเรือขนาดเล็ก ในขณะที่เหล็กหล่อกลมถือได้ว่ามีความสำคัญต่อความต้านทานการสึกหรอและความเสถียรในการหล่อ
- สามารถพูดคุยรุ่นโลหะผสมทองแดงหรือสเตนเลสสตีลได้สำหรับโครงการที่ต้องการความต้านทานการกัดกร่อนที่ดีขึ้นหรือมีลักษณะเฉพาะ
- การเชื่อมต่อแบบสลักเกลียวควรได้รับการตรวจสอบร่วมกับเส้นผ่านศูนย์กลางของสลักเกลียว เกรดของสลักเกลียว การป้องกันการกัดกร่อน แผ่นรอง และการเสริมแรงดาดฟ้าหรือป้อมปราการในพื้นที่
- UT, MT, การตรวจสอบขนาด, การตรวจสอบย้อนกลับวัสดุ และการตรวจสอบตาม FEA สามารถจัดเตรียมได้ตามความต้องการของโครงการ เมื่อลูกค้าระบุการตรวจสอบหรือการตรวจสอบความแข็งแกร่ง
คุณสมบัติที่กำหนดเอง
- มาตรฐาน: GB 2026 → ใช้เมื่อข้อกำหนดของอู่ต่อเรือหรือเจ้าของกำหนดให้ใช้มาตรฐานเคเวลจอดเรือแบบสลักเกลียวนี้
- การติดตั้ง: แบบสลักเกลียวบนดาดฟ้าหรือป้อมปราการ → เหมาะสำหรับการติดตั้งแบบง่าย ความสะดวกในการเปลี่ยน และใช้พื้นที่ขนาดเล็ก
- การใช้งาน: เรือเดินทะเลและเรือเล็ก → มีไว้สำหรับการจอดเรือ ใช้ในตำแหน่งจอดเรือขนาดเล็กและขนาดกลาง ไม่ใช่สำหรับการยก
- ขนาดเชือก: เส้นผ่านศูนย์กลางเชือก Malina สูงสุดไม่เกิน 75 มม. ในตารางที่ให้มา → ยืนยันประเภทเชือกสุดท้ายและเส้นผ่านศูนย์กลางก่อนการผลิต
- วัสดุ: เหล็กหล่อ / เหล็กหล่อกลม / ทองแดงหล่อ / บรอนซ์หล่อ / สแตนเลสหล่อ → เลือกตามการกัดกร่อน การสึกหรอ ต้นทุน และข้อกำหนดของโครงการ
- การรักษาพื้นผิว: การพ่น Sa 2.5 + ไพรเมอร์อีพ็อกซี่ ชุบสังกะสี ขัดเงา หรือปรับแต่งเอง → วิธีการตกแต่งขึ้นอยู่กับวัสดุที่เลือก
- การตรวจสอบ: สามารถตรวจสอบ UT / MT / มิติตามคำขอ → ควรระบุขอบเขตการตรวจสอบก่อนเสนอราคา
- การปรับแต่ง: มีให้เลือกตามแบบหรือตัวอย่าง → ควรยืนยันขนาด วัสดุ การเคลือบ และใบรับรองที่ไม่ได้มาตรฐาน
มันทำงานอย่างไร
เชือกจอดเรือจะถูกนำไปรอบๆ เขากระดูกงู → พื้นผิวสัมผัสโค้งเรียบเป็นตัวนำทางและรองรับเชือก → แรงจอดเรือถูกถ่ายโอนผ่านตัวหล่อ → สลักเกลียวและโครงสร้างรองรับจะถ่ายเทแรงไปที่ดาดฟ้าหรือป้อมปราการ → การตรวจสอบเป็นระยะจะตรวจสอบโบลต์ สารเคลือบ และการสึกหรอเมื่อสัมผัสกับเชือก
การใช้งาน
เรือภายในประเทศ | เรือทำงานขนาดเล็ก | เรือบรรทุก | เรือบริการท่าเรือ | ท่าเทียบเรือมารีน่า | จุดจอดเรือดาดฟ้า | จุดจอดเรือป้อมปราการ | โครงการทดแทนเรือเล็ก | การเตรียมการจอดเรือท่าเทียบเรือ
การรับรองและข้อดี
สามารถจัดเตรียมใบรับรองได้ตามความต้องการของโครงการ ขอบเขตการตรวจสอบ การตรวจสอบย้อนกลับของวัสดุ และขั้นตอนการอนุมัติในชั้นเรียน
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

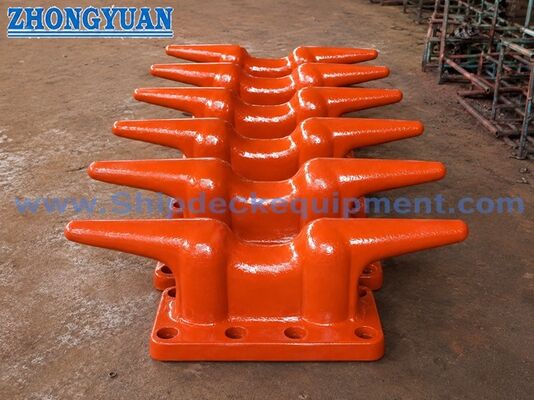

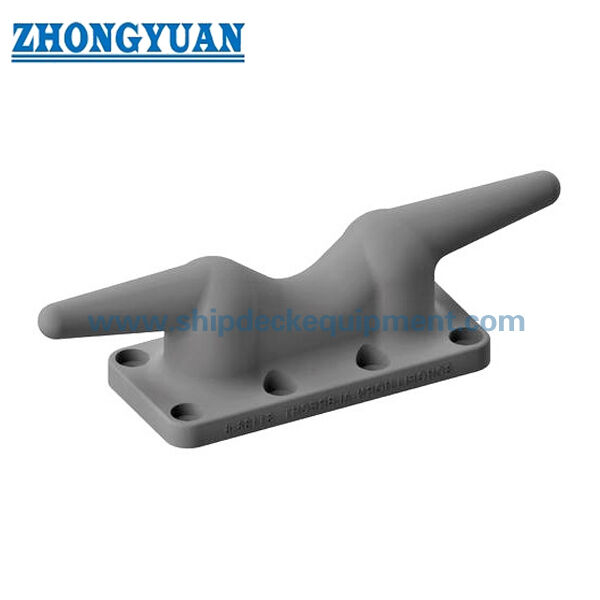

การวาดภาพและภาพถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: สามารถติดตั้งเคเวลจอดเรือแบบเกลียวนี้ได้ทั้งบนดาดฟ้าและป้อมปราการได้หรือไม่
ตอบ 1: ใช่ สามารถใช้สำหรับการติดตั้งดาดฟ้าหรือป้อมปราการได้เมื่อมีโครงสร้างรองรับ การจัดเรียงสลักเกลียว แผ่นรอง และพื้นที่การติดตั้งที่เหมาะสม การติดตั้งขั้นสุดท้ายควรได้รับการตรวจสอบตามแบบของเรือหรือท่าเทียบเรือ
Q2: ควรเลือกขนาดที่ถูกต้องอย่างไร?
A2: เลือกกระดูกงูตามมาตรฐาน GB 2026 เส้นผ่านศูนย์กลางของเชือก วัสดุ ตำแหน่งการติดตั้ง และพื้นที่ในการติดตั้งที่มีอยู่ ตารางที่ให้มาจะแสดงเส้นผ่านศูนย์กลางเชือก Malina ขนาดหลัก และน้ำหนักสูงสุด หากโครงการต้องการปริมาณการทำงานที่กำหนดไว้ ควรยืนยันเกณฑ์การรับน้ำหนักและการออกแบบการเชื่อมต่อแบบสลักเกลียวแยกกัน
Q3: ข้อมูลอะไรที่จำเป็นก่อนเสนอราคา?
A3: โปรดยืนยันมาตรฐาน เส้นผ่านศูนย์กลางของเชือก วัสดุ การรักษาพื้นผิว ปริมาณ ตำแหน่งการติดตั้ง ข้อกำหนดของสลักเกลียว ขอบเขตใบรับรอง ข้อกำหนดในการตรวจสอบ ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ ภาพวาด รูปภาพตัวอย่าง หรือภาพถ่ายชิ้นส่วนทดแทนที่มีอยู่จะเป็นประโยชน์
