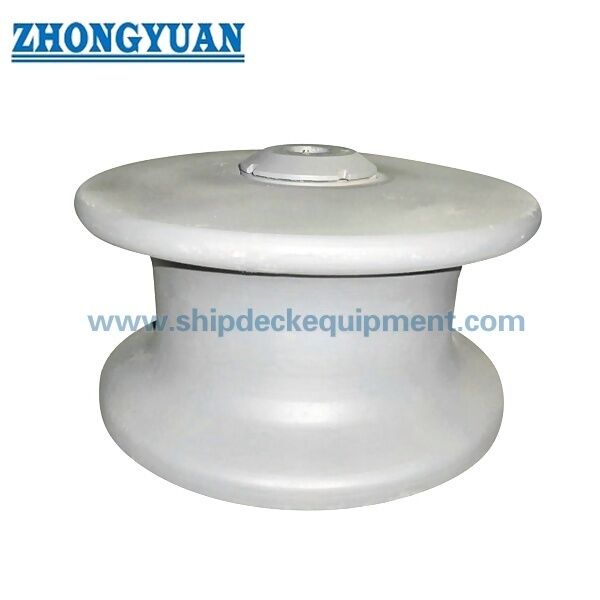

ปุ่มลูกกลิ้งจอดเรือเหล็กหล่อทะเล | CB/T 3861 Type B โรลเลอร์เดี่ยวชนิดเปิด
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน: | CB/T 3861 Type B | เส้นผ่าศูนย์กลางลูกกลิ้ง: | 150~450มม |
|---|---|---|---|
| น้ำหนักลูกกลิ้ง: | 24.8~310กก | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ฯลฯ |
| เน้น: | CB / T 3861 ปุ่มลูกกลิ้งเหล็กหล่อ,ปุ่มลูกกลิ้งอุปกรณ์จอดเรือ,ปุ่มลูกกลิ้งเรือแบบกำหนดเอง |
||
รายละเอียดสินค้า
ปุ่มม้วนท่อท่อเหล็กเหล็กเหล็กเหล็กเหล็ก
ภาพรวมสินค้า
ปุ่มม้วนเหล็กเหล็กเหล็กประเภท CB/T 3861 แบบ B เป็นม้วนแบบเปิดแบบเดียวที่ใช้ในอุปกรณ์ติดเรือมันถูกติดตั้งที่ตําแหน่งการนําสายการติดต่อที่การจัดตั้งของเรือต้องการพื้นผิวการติดต่อเชือกหมุนแทนขอบคง. รอลเลอร์ช่วยนําสายพีพีหรือสายเหล็กลดการขัดแย้งในท้องถิ่น และสนับสนุนการเคลื่อนไหวสายที่เรียบร้อย ระหว่างการวางเรือ, การย้าย, และการจอดเรือ
หน้านี้ครอบคลุมวงกลมประเภท B จาก 150 mm ถึง 450 mm กับ SWL จาก 127 kN ถึง 617 kN ตามตารางปารามิเตอร์ที่นํามาความต้องการทางเทคนิคที่นําเสนอระบุว่าม้วนที่ประกอบกันควรทนภาระแนวราบที่เท่ากับสองเท่าของ SWL โดยไม่ต้องปรับแปลงอย่างถาวร, แปรกหรือความบกพร่องอื่น ๆ ที่ส่งผลกระทบต่อความแข็งแรง และการรวมม้วนควรหมุนยืดหยุ่นโดยไม่ติด. โครงสร้างถูกอธิบายว่าคล้ายกับการจัดตั้งม้วน NS 2585ความสามารถในการแลกเปลี่ยนมิติควรถูกยืนยันด้วยการวาดภาพเมื่อต้องการเปลี่ยน.
รายละเอียดเร็ว
• มาตรฐานและประเภท: CB/T 3861 ประเภท B แบบเปิด → เหมาะสําหรับการจัดตั้งกระดุมม้วนแบบมาตรฐานสําหรับเรือโดยใช้ม้วนหมุนเดียว
• ระยะกว้างของม้วน: 150 ถึง 450 มม → เลือกตามขนาดเชือก, SWL, และการวางแผนสถานีจอดที่มีอยู่
•ระยะ SWL: 127 ถึง 617 kN → ใช้เป็นฐานภาระของสินค้าในการตรวจสอบความแข็งแกร่งแนวราบ; มันไม่ใช่ภาระการหักเชือก
• กว้างเส้นเคเบิลสูงสุด: สายพีพี 32 ถึง 80 มม / สายสายเหล็ก 16 ถึง 44 มม
• หมายเหตุเชือกสายเหล็ก: 1770 MPa, 6×37 → ใช้รายละเอียดเชือกโครงการเพื่อยืนยันการเลือกสุดท้าย
• ความสามารถในการประกอบ: ความสามารถในการบรรทุก 2 × SWL แบบแนวราบ โดยไม่มีการปรับปรุงถาวร ความแตกหรือความบกพร่องที่ส่งผลต่อความแข็งแรง ตามความต้องการที่นํามา
• ความต้องการในการหมุน: รอลเลอร์ที่ประกอบกันควรหมุนอย่างอิสระโดยไม่ติด → สําคัญสําหรับการป้องกันเชือกและการตรวจรักษา
• ตัวเลือกของเบอร์ / บุช: เหล็กไร้ขัดเหล็ก, ทองแดง, หรือทองแดง → เลือกตามการเผชิญกับการกัดกร่อน, แผนการบํารุงรักษา, และความต้องการของโครงการ
ปริมาตรเทคนิคหลัก
| รอลเลอร์ กว้าง D |
SWL KN: สายด่วน |
กว้างสูงสุดของสายเคเบิล | ขนาด | น้ําหนัก กก |
||||||||
| สาย PP | SWR ความแข็งแรงในการดึงของ สายไหมเหล็ก 1770MPa, 6x37 |
D1 | D2 | H | h | d | S | k | K1 | |||
| 150 | 127 | 32 | 16 | 240 | 90 | 154 | 130 | 80 | 5 | 9 | 7 | 24.8 |
| 200 | 191 | 40 | 20 | 310 | 115 | 186 | 162 | 100 | 10 | 8 | 49.3 | |
| 250 | 274 | 45 | 24 | 380 | 135 | 230 | 202 | 120 | 6 | 92 | ||
| 300 | 323 | 50 | 28 | 440 | 155 | 255 | 226 | 130 | 7 | 13 | 10 | 127 |
| 350 | 431 | 55 | 34 | 500 | 175 | 271 | 242 | 150 | 168 | |||
| 400 | 559 | 65 | 40 | 560 | 185 | 307 | 278 | 160 | 14 | 12 | 252 | |
| 450 | 617 | 80 | 44 | 630 | 210 | 316 | 287 | 180 | 310 | |||
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยัน CB/T 3861 ประเภท B ประเภทเปิดและความกว้างของม้วนที่ต้องการ D จาก 150 ถึง 450 มม.
ขั้นตอนที่ 2: ตรวจสอบ SWL ที่ต้องการ, ประเภทเชือก, และกว้างเชือกสูงสุด. อย่าเปลี่ยน SWL ด้วยภาระหักเชือกหรือเชือก MBL.
ขั้นตอนที่ 3: ยืนยันความต้องการของวัสดุ เช่น เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ขั้นตอนที่ 4: ยืนยันวัสดุที่ใช้ในการวางหมุนหรือกระดูก เช่น เหล็กไร้ขัดเหล็ก ทองแดง หรือทองแดง และยืนยันว่าแผนการบํารุงรักษาต้องการการเข้าถึงน้ํามันหรือไม่
ขั้นตอนที่ 5: ยืนยันการบําบัดพื้นผิว: Sa 2.5 การระเบิดด้วย epoxy shop primer, การกระปุก, การเคลือบชิ้นส่วนกันเหลือง, หรือระบบเคลือบตามความต้องการ
ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะ, สถานที่ติดตั้ง, ความต้องการของสังคมจัดหมวดหมู่, รูปวาดหรือภาพอ้างอิง, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ
โครงสร้าง
โรลเลอร์แบบเปิดตัวเดียว ร่างโรลเลอร์เหล็กเหล็กเหล็ก โรลเลอร์ชัฟท์ / จักรพรรณโครงการ โรลเลอร์สแตนเลสทองแดงหรือทองแดง ผืนยาง / ต้นไม้เลือก จุดบํารุงรักษาน้ํามัน ฐาน / โครงสร้างการสนับสนุนตามภาพวาด
ข้อดีของการออกแบบ, การบรรทุกและการบํารุงรักษา
• รอลเลอร์หมุนเดียวให้พื้นที่ติดต่อกับเชือกที่ควบคุมได้ และช่วยลดการขัดแย้งการเลื่อนเมื่อเทียบกับขอบนําเชือกที่ตั้ง
• ระดับประเภท B ครอบคลุม SWL 127 ถึง 617 kN, ให้หลายขนาดมาตรฐานสําหรับการจัดวางสถานีจอดและกว้างสายที่แตกต่างกัน
• ความต้องการการทํางานที่นํามาใช้สภาพภาระขั้ว 2 × SWL ช่วยให้โรงงานเรือตรวจสอบการประกอบม้วนเพื่อป้องกันการปรับปรุงถาวร, ความแตกและความบกพร่องที่ส่งผลต่อความแข็งแรง
• การหมุนฟรีหลังจากการประกอบเป็นจุดตรวจสอบที่สําคัญ การหมุนที่เรียบง่ายลดการสวมเชือกและทําให้ปัญหาด้านการบํารุงรักษาง่ายขึ้นในการระบุก่อนการใช้งาน
• สามารถเลือกแบบสแตนเลส, ทองแดง, หรือทองแดง ที่ใช้เป็นตัววาง / หน่อ เพื่อให้ตรงกับการเผชิญหน้ากับการกัดกร่อน, การใช้น้ํามัน, และความชอบในการบํารุงรักษา
• การเข้าถึงการบํารุงรักษาน้ํามันสนับสนุนการปรับน้ํามันเป็นประจํา เพื่อให้กลมสามารถดําเนินการได้อย่างราบรื่นในบริการทางเรือ
• ด้านผิวการโยน, แพร่รัศมีการสัมผัสกับเชือก, ความเหมาะสมของแกน, และการเตรียมเคลือบ ควรตรวจสอบอย่างละเอียด เพราะมันมีผลต่อการป้องกันเชือก, การหมุน, และการรับการตรวจโดยตรง
คุณสมบัติตามสั่ง
• มาตรฐาน: CB/T 3861 → ใช้เมื่อรายละเอียดของเรือหรือภาพวาดของโรงเรือน เรือเรียกร้องมาตรฐานม้วนเรือจีนนี้
• ประเภท: ประเภท B แบบเปิด → การจัดลําเลียงม้วนเดี่ยวที่เปิดเผยสําหรับการนําสายการจอด
• กว้างม้วน: 150 / 200 / 250 / 300 / 350 / 400 / 450 มม → เลือกโดย SWL กว้างเชือกและพื้นที่การติดตั้ง
• SWL: 127 ถึง 617 kN → อัตราการระบุภาระภาระของผลิตภัณฑ์จากตารางที่นํามา; ไม่ใช่ SWL การยกและไม่ใช่ภาระการหักเชือก
• เชือกที่ใช้ได้: เชือก PP และเชือกสแตนเลส → เชือกสแตนเลสที่อ้างอิงในตารางคือ 1770 MPa, 6 × 37.
• วัสดุ: เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล
• หมุน / บุช: เหล็กไร้ขัดเหล็ก, ทองแดง, หรือทองแดง → เลือกตามความทนทานต่อการกัดสนองและความต้องการการหล่อลื่น
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer, ผสมเหล็ก, สะบัด, หรือตามความต้องการ → การเคลือบสุดท้ายควรปฏิบัติตามรายละเอียดการเคลือบภาชนะ
• ข้อต องการการรับรอง: ใบรับรองผู้ผลิตหรือใบรับรองประเภทตามลําดับ → วงกว้างการตรวจสอบประเภทควรได้รับการยืนยันก่อนการนําเสนอราคา
วิธี การ
Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure
การใช้งาน
Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment
การรับรองและข้อดี
ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, ความต้องการการตรวจสอบภาระ, และวิธีการอนุมัติของสังคมชั้น.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย
FAQ
Q1: วิธีการเลือกขนาดม้วน CB/T 3861 ประเภท B ที่ถูกต้อง
A1: เลือกเส้นกว้างของม้วนตามเส้นกว้าง SWL, สาย PP หรือสายเหล็กที่ต้องการ, พื้นที่ติดตั้ง, และภาพวาดการจัดวางเรือSWL และกว้างเคเบิลสูงสุดทั้งสองควรตรวจสอบก่อนการนําเสนอ.
Q2: SWL ในตารางเหมือนกับภาระหักเชือกหรือยก SWL?
A2: ไม่. SWL ที่ระบุไว้คือมาตรฐานการระบุภาระของสินค้าสําหรับปุ่มม้วนการติดต่อ ไม่ควรพิจารณาว่าเป็นภาระการหักเชือก, เชือก MBL, หรือ SWL ของอุปกรณ์ยก
Q3: อะไรควรตรวจสอบก่อนการผลิตหรือการตรวจสอบชั้น?
A3: ยืนยันประเภทมาตรฐาน, ขนาด, เกรดวัสดุ, วัสดุเบอร์หรือ bush, การรักษาพื้นผิว, การออกแบบ, ขอบเขตการตรวจสอบ, และความต้องการใบรับรอง.หากต้องการใบรับรองประเภทหรือการตรวจสอบที่พยานเห็น, มันควรได้รับการยืนยันก่อนการอ้างอิง.
