บังโคลนยางรูปสี่เหลี่ยมคางหมูสำหรับเรือและท่าเทียบเรือ

ยางกันกระแทกทรงสี่เหลี่ยมคางหมูสำหรับเรือและท่าเทียบเรือ

ภาพรวมผลิตภัณฑ์

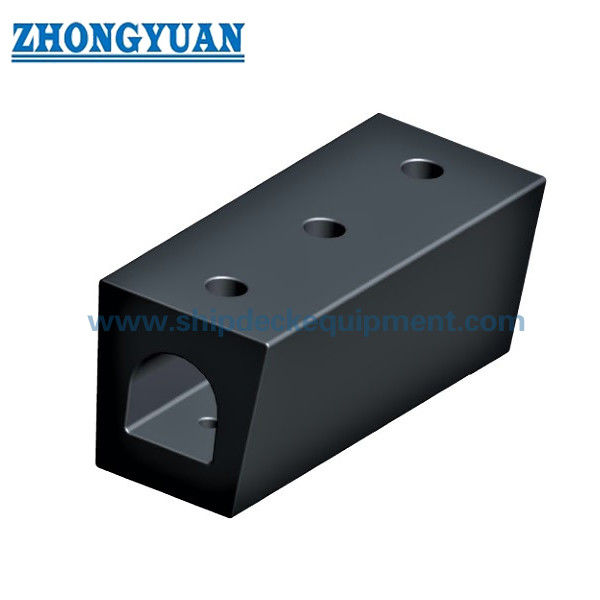

ยางกันกระแทกทรงสี่เหลี่ยมคางหมูสำหรับเรือและท่าเทียบเรือเป็นโปรไฟล์ยางตันที่มีหน้าตัดเรียวสำหรับป้องกันข้างเรือและข้างท่าเทียบเรือ ซีรีส์ที่จัดจำหน่ายประกอบด้วยตัวเลือกหน้าตัดหกแบบ สี่แบบมีขนาดการติดตั้งโดยละเอียด และสองแบบขนาดใหญ่ 500 มม. พร้อมความยาวหน่วย 1,500 มม.

หน้านี้ใช้คำศัพท์สากล “ยางกันกระแทกทรงสี่เหลี่ยมคางหมู”; “ยางกันกระแทกทรงสี่เหลี่ยมขนมเปียกปูน” ยังคงไว้เป็นคำค้นหาเสริมเนื่องจากปรากฏในแหล่งข้อมูลที่จัดหาให้

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: ยางกันกระแทกโปรไฟล์ยางตันทรงสี่เหลี่ยมคางหมู / สี่เหลี่ยมขนมเปียกปูน
• ช่วง B นามที่จัดหาให้: 300–500 มม.
• ช่วง H นามที่จัดหาให้: 250–500 มม.
• ขนาดการติดตั้งโดยละเอียดสำหรับโปรไฟล์ขนาดเล็กสี่แบบ
• ความยาวหน่วยที่ระบุสำหรับโปรไฟล์ 500 มม. สองแบบ: 1,500 มม.
• การใช้งาน: ข้างเรือและข้างท่าเทียบเรือ
• สถานะการเผยแพร่ประสิทธิภาพ: มีขนาดให้; ไม่มีตารางปฏิกิริยา/พลังงานที่สมบูรณ์ให้

โครงสร้างและการกำหนดค่า

หน้าตัดยางตันเรียว / สี่เหลี่ยมคางหมู | ช่องเปิดภายในตรงกลาง / รูปทรงการติดตั้งบนโปรไฟล์ที่มีรายละเอียด | ตัวโปรไฟล์ตามยาว | การติดตั้งเฉพาะโครงการกับโครงสร้างรองรับเรือหรือท่าเทียบเรือ

รูปทรงโปรไฟล์ให้หน้าสัมผัสที่แคบกว่าเมื่อเทียบกับความกว้างสัมผัสด้านนอกในขนาดที่เลือก ความยาวสุดท้ายและรูปทรงการติดตั้งต้องเป็นไปตามแบบผลิตภัณฑ์ที่ได้รับการอนุมัติสำหรับส่วนที่เลือก

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1 – ยืนยันหน้าตัดที่ต้องการจากการติดตั้งที่มีอยู่หรือพื้นที่ติดตั้งที่มี

ขั้นตอนที่ 2 – ยืนยันความยาวทั้งหมด รูปทรงการติดตั้ง และว่าการติดตั้งเป็นแบบข้างเรือหรือข้างท่าเทียบเรือ

ขั้นตอนที่ 3 – ระบุวัสดุโครงสร้างรองรับ การจัดเรียงสลักเกลียว / แผ่นรอง และทิศทางการสัมผัสที่คาดหวัง

ขั้นตอนที่ 4 – หากต้องการประสิทธิภาพที่วัดปริมาณได้ ให้ระบุพื้นฐานแรงปฏิกิริยา / พลังงานเป้าหมาย และระบุข้อกำหนดการคำนวณหรือการตรวจสอบขนาดเต็ม

ขั้นตอนที่ 5 – ยืนยันปริมาณ เอกสาร การตรวจสอบ และข้อกำหนดการจัดส่ง

ข้อได้เปรียบทางวิศวกรรมหลัก

• โปรไฟล์เรียวให้รูปทรงสัมผัสทางเลือกที่โปรไฟล์สี่เหลี่ยมจัตุรัสหรือ D แบบธรรมดาไม่ตรงกับพื้นที่ติดตั้งที่มี
• หน้าตัดหกแบบที่จัดหาให้ครอบคลุมความสูงนาม 250–500 มม. และความสัมพันธ์ของความกว้างฐานหลายแบบ
• โครงสร้างยางตันโดยตรงรองรับการเปลี่ยนทดแทนที่ตรงไปตรงมาในการใช้งานข้างเรือและข้างท่าเทียบเรือ
• โปรไฟล์ขนาดใหญ่ 500 มม. จัดหาให้พร้อมความยาวหน่วย 1,500 มม. สำหรับการวางแผนโครงการ

การติดตั้งและส่วนต่อประสานระบบ

ยางกันกระแทกทรงสี่เหลี่ยมคางหมูจะถูกยึดเข้ากับโครงสร้างรองรับเรือหรือท่าเทียบเรือโดยใช้รูเฉพาะโปรไฟล์ที่ได้รับการอนุมัติและการจัดเรียงแผ่นรอง ขนาดสลักเกลียวสุดท้าย ระยะห่าง การเสริมแรงเฉพาะที่ และระยะห่างในการติดตั้งจะถูกกำหนดจากส่วนที่เลือก วัสดุรองรับ และพื้นฐานน้ำหนักบรรทุกของโครงการ

การตรวจสอบและเอกสาร

การควบคุมคุณภาพพื้นฐานรวมถึงการตรวจสอบด้วยสายตา การตรวจสอบขนาด และการทดสอบคุณสมบัติทางกายภาพของยาง ไม่มีการอ้างสิทธิ์แรงปฏิกิริยา / การดูดซับพลังงานเชิงปริมาณที่ระบุไว้ในกรณีที่วัสดุผลิตภัณฑ์ที่จัดหาให้ไม่ให้พื้นฐานประสิทธิภาพที่สามารถระบุได้ในตาราง

แนวทางการออกแบบระบบยางกันกระแทกปัจจุบันใช้สำหรับการออกแบบโครงการและตรรกะการทดสอบ ในขณะที่การอนุมัติประเภท การรับรองผลิตภัณฑ์ การเป็นพยานของบุคคลที่สาม และเอกสารชั้นเรียนจะถูกระบุเมื่อขอบเขตที่สอดคล้องกันได้รับการตกลงและจัดทำเอกสารแล้วเท่านั้น

การใช้งาน

ข้างเรือ | ข้างท่าเทียบเรือ | การป้องกันอู่แห้ง | ขอบอู่ลอย | การป้องกันท่าเรือ | ยางกันกระแทกโปรไฟล์เรียวทดแทน

ภาพวาดและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: “ยางกันกระแทกทรงสี่เหลี่ยมขนมเปียกปูน” มีเจตนาการค้นหาเหมือนกันหรือไม่? — ใช่ แหล่งข้อมูลที่จัดหาให้ใช้คำว่า “สี่เหลี่ยมขนมเปียกปูน” ในขณะที่ “ยางกันกระแทกทรงสี่เหลี่ยมคางหมู” เป็นชื่อหน้าที่อธิบายได้ชัดเจนกว่า

คำถามที่ 2: ทำไม D, d และ h จึงว่างเปล่าสำหรับโปรไฟล์ 500 มม. สองแบบ? — ตารางที่จัดหาให้ระบุเฉพาะ B, B1, H และ L = 1500 สำหรับแถวเหล่านั้นเท่านั้น ขนาดการติดตั้งที่ขาดหายไปไม่ได้ถูกคาดเดา

คำถามที่ 3: มีการเผยแพร่ค่าแรงปฏิกิริยาและพลังงานหรือไม่? — ไม่มีตารางประสิทธิภาพเชิงปริมาณที่เชื่อถือได้จัดหาให้ ประสิทธิภาพที่วัดปริมาณได้ควรมาจากฐานการคำนวณผลิตภัณฑ์ที่ได้รับการอนุมัติหรือฐานการทดสอบ
