บังโคลนยางรูปสี่เหลี่ยมผืนผ้าสำหรับเรือและท่าเรือทะเล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | เอส.ดี | ใช้งานได้: | ฝั่งเรือ, ดรายด็อก, ท่าลอยน้ำ, ฝั่งท่าเรือ |
|---|---|---|---|
| ได้รับการรับรอง: | CCS, BV, ABS and SGS | ||
| เน้น: | ยางกันกระแทกท่าเรือเรือ ยางกันกระแทกท่าเรือ SD ยางกันกระแทกท่าเรือ SGS,SD rubber boat dock bumper guards,SGS dock rubber fender |
||
รายละเอียดสินค้า

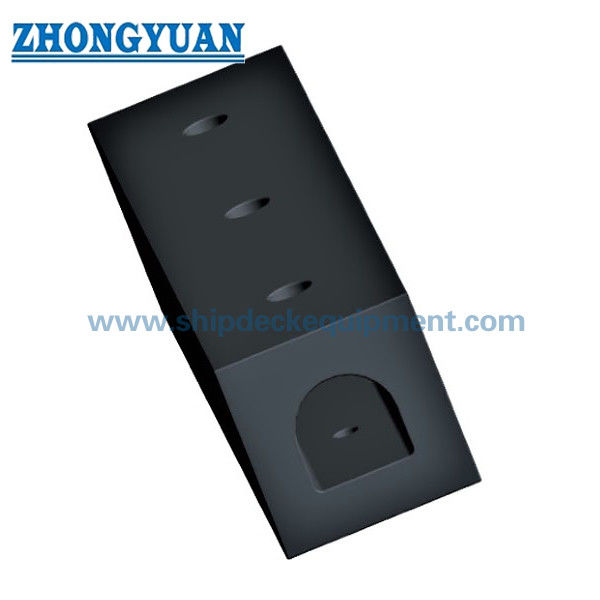

บังโคลนยางสี่เหลี่ยมสำหรับเรือและท่าเรือทะเล
ภาพรวมผลิตภัณฑ์
บังโคลนยางตันสี่เหลี่ยมและสี่เหลี่ยมสำหรับเรือและท่าเรือทะเล รวบรวมโปรไฟล์ยางตันสองตระกูลที่เกี่ยวข้องกันอย่างใกล้ชิดไว้ในหน้าเดียวเพื่อหลีกเลี่ยงเนื้อหาที่ซ้ำซ้อน ซีรีส์สี่เหลี่ยมที่จัดหาให้ใช้รหัสต้นฉบับ SC ในขณะที่ซีรีส์สี่เหลี่ยมใช้ SD ทั้งสองมีไว้สำหรับการป้องกันด้านข้างเรือ อู่แห้ง ท่าเรือลอยน้ำ และท่าเทียบเรือ
ซีรีส์อ้างอิง 1,000 มม. ที่จัดหาให้ครอบคลุมส่วนขนาด 150, 200, 250, 300 และ 400 มม. เอกสารต้นฉบับประกอบด้วยเส้นโค้งประสิทธิภาพทั่วไป แต่ไม่มีตารางแรงปฏิกิริยา/การดูดซับพลังงานแบบตัวเลขที่สมบูรณ์ ดังนั้นการเลือกในหน้านี้จึงขึ้นอยู่กับขนาดและการตรวจสอบประสิทธิภาพเฉพาะโครงการ
ข้อมูลจำเพาะโดยย่อ
- ประเภทผลิตภัณฑ์: บังโคลนโปรไฟล์ยางตันสี่เหลี่ยม / สี่เหลี่ยม
- ซีรีส์ที่จัดหาให้: โปรไฟล์สี่เหลี่ยม SC | โปรไฟล์สี่เหลี่ยม SD
- ขนาดส่วนมาตรฐาน: 150–400 มม.
- ความยาวอ้างอิงแคตตาล็อก: 1,000 มม.
- จำนวนรูยึดทั่วไปในตารางที่จัดหาให้: 3 รูต่อหน่วย 1,000 มม.
- การใช้งาน: ด้านข้างเรือ, อู่แห้ง, ท่าเรือลอยน้ำ และท่าเทียบเรือ
- ข้อมูลประสิทธิภาพ: มีเส้นโค้งต้นฉบับ; ไม่มีตารางตัวเลขที่เชื่อถือได้ครบถ้วนจัดหาให้
โครงสร้างและการกำหนดค่า
ตัวบังโคลนยางตันสี่เหลี่ยม / สี่เหลี่ยม | รูปทรงการยึดตรงกลางหรือฝังตามแบบโปรไฟล์ที่จัดหาให้ | ตำแหน่งสลักเกลียวซ้ำตามความยาว 1,000 มม. | การขยายโครงการไปยังความยาว / ส่วนอื่น ๆ ตามที่ต้องการ
รหัสต้นฉบับ SC และ SD ถูกเก็บไว้เพื่อการอ้างอิงซีรีส์เท่านั้น ชื่อหน้าสาธารณะใช้ชื่อโปรไฟล์สากลที่สื่อความหมายเพื่อป้องกันความสับสนกับตระกูลผลิตภัณฑ์ Super Cell ที่แยกต่างหาก ซึ่งใช้ SC เป็นตัวย่อในเอกสารเก่าบางฉบับ
พารามิเตอร์ทางเทคนิคหลัก
โปรไฟล์สี่เหลี่ยม – ซีรีส์ SD ที่จัดหาให้
|
ขนาดมาตรฐาน |
H |
B |
L |
รู |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1 – ยืนยันว่าแบบเขียนแบบ / สร้างใหม่ต้องการโปรไฟล์สี่เหลี่ยมหรือสี่เหลี่ยม
ขั้นตอนที่ 2 – ยืนยันขนาดส่วน, ความยาว, รูปแบบรูยึด และระยะห่างภายในที่ต้องการ
ขั้นตอนที่ 3 – จัดเตรียมโครงสร้างรองรับ, รูปแบบสลักเกลียว / แผ่นรอง และทิศทางการสัมผัสที่คาดหวัง
ขั้นตอนที่ 4 – หากต้องการประสิทธิภาพที่วัดปริมาณได้, จัดเตรียมเป้าหมายแรงปฏิกิริยา / พลังงานของโครงการ และระบุพื้นฐานการคำนวณหรือการตรวจสอบขนาดจริงที่ต้องการ
ขั้นตอนที่ 5 – ยืนยันปริมาณ, ขอบเขตการตรวจสอบ / เอกสาร และปลายทางการจัดส่ง
ข้อได้เปรียบทางวิศวกรรมหลัก
- รูปทรงยางตันที่เรียบง่ายเหมาะสำหรับงานเปลี่ยนและติดตั้งโดยตรงอย่างง่ายดาย
- ช่วงส่วนขนาด 150–400 มม. ทั่วไปรองรับการจัดวางการป้องกันเรือ, ท่าเรือ และท่าเทียบเรือหลายรูปแบบ
- รูปแบบสี่เหลี่ยมและสี่เหลี่ยมสามารถจัดการได้ภายใต้หน้าการเลือกเดียวโดยไม่ต้องสร้างหน้าคำหลักที่ซ้ำซ้อน
- การยึดและขยายความยาวสามารถประสานกับโครงสร้างรองรับที่มีอยู่ได้ภายใต้การตรวจสอบทางวิศวกรรม
การติดตั้งและส่วนต่อประสานระบบ
โปรไฟล์สี่เหลี่ยมและสี่เหลี่ยมจะถูกยึดโดยตรงกับโครงสร้างเรือหรือท่าเทียบเรือโดยใช้รูปแบบรูที่จัดหาให้หรือรูปแบบที่ได้รับการอนุมัติจากโครงการ สลักเกลียว, แผ่นรอง, ระยะขอบ และการเสริมแรงขั้นสุดท้ายขึ้นอยู่กับวัสดุรองรับและภาระการออกแบบ
การตรวจสอบและเอกสาร
การควบคุมคุณภาพพื้นฐานรวมถึงการตรวจสอบด้วยสายตา, การตรวจสอบขนาด และการทดสอบคุณสมบัติทางกายภาพของยาง ไม่มีการอ้างสิทธิ์แรงปฏิกิริยา / การดูดซับพลังงานแบบตัวเลขที่เพิ่มเข้ามาในกรณีที่วัสดุผลิตภัณฑ์ที่จัดหาให้ไม่ให้พื้นฐานประสิทธิภาพที่เชื่อถือได้ในตาราง
แนวทางการออกแบบระบบบังโคลนปัจจุบันถูกนำมาใช้สำหรับการออกแบบโครงการและตรรกะการทดสอบ ในขณะที่การอนุมัติประเภท, การรับรองผลิตภัณฑ์, การสังเกตการณ์โดยบุคคลที่สาม และเอกสารของชั้นเรียนจะถูกระบุเฉพาะเมื่อขอบเขตที่สอดคล้องกันได้รับการตกลงและจัดทำเอกสารแล้ว
การใช้งาน
ด้านข้างเรือ | อู่แห้ง | ท่าเรือลอยน้ำ | ขอบท่าเทียบเรือ | ท่าเรือเรือทำงาน | การติดตั้งบังโคลนโปรไฟล์ทดแทน
แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: ทำไมบังโคลนสี่เหลี่ยมและสี่เหลี่ยมจึงอยู่หน้าเดียวกัน? — ช่วงที่จัดหาให้และความตั้งใจในการค้นหาของทั้งสองทับซ้อนกันอย่างมาก การรวมกันจึงหลีกเลี่ยงหน้าบางๆ ที่ซ้ำซ้อนกัน ในขณะที่ยังคงรักษาตารางซีรีส์ SC/SD ไว้
คำถามที่ 2: รหัสต้นฉบับ SC เหมือนกับ Super Cell หรือไม่? — ไม่ ในที่นี้ SC เป็นรหัสต้นฉบับเก่าสำหรับโปรไฟล์สี่เหลี่ยม URL สาธารณะและชื่อหน้าไม่ได้ใช้ SC เป็นตัวระบุหลัก
คำถามที่ 3: มีค่าแรงปฏิกิริยาและพลังงานหรือไม่? — เอกสารที่จัดหาให้รวมถึงเส้นโค้งประสิทธิภาพ แต่ไม่มีตารางตัวเลขที่สมบูรณ์ ประสิทธิภาพที่วัดปริมาณได้ควรเพิ่มเข้ามาจากพื้นฐานการคำนวณหรือการทดสอบที่ได้รับการอนุมัติเท่านั้น
