ซ็อกเก็ตเชื่อมข้อต่อท่อทะเลไฮดรอลิกสแควร์แรงดันสูง

ซ็อกเก็ตเชื่อมข้อต่อท่อทะเลไฮดรอลิกสแควร์แรงดันสูง

รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
หมายเลขรุ่น: มาตรฐานและกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: As per quotation
รายละเอียดการบรรจุ: พาเลทหรือกำหนดเอง
เวลาการส่งมอบ: ตามข้อเสนอ
เงื่อนไขการชำระเงิน: TT, แอล/C, ฯลฯ.
สามารถในการผลิต: สนองความต้องการของลูกค้า
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
วัสดุ: การตีเหล็กโลหะผสม, การตีเหล็ก C-Mn, การตีเหล็กกล้าไร้สนิม 304L, 316L มาตรฐาน: JIS F 7806-1996
พิมพ์: ประเภทการเชื่อมแบบซ็อกเก็ต เส้นผ่านศูนย์กลางที่กำหนด DN: 15-80mm
ประเภทของของเหลวและสื่อ: ไอน้ำ, น้ำจืด, น้ำทะเลบัลลาสต์, น้ำมันเชื้อเพลิง, น้ำมันดีเซล, น้ำมันหล่อลื่น, สายอากาศ, ก๊าซไอเสีย, แรงดันใช้งานสูงสุด: 28Mpa & 35Mpa
ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ประเภทการอนุมัติ ฯลฯ
เน้น:

หน้าแปลนทะเลสี่เหลี่ยม

,

การเชื่อมซ็อกเก็ต

,

หน้าแปลนไฮดรอลิก

รายละเอียดสินค้า

ซ็อกเก็ตเชื่อมหน้าแปลนไฮดรอลิกสแควร์แรงดันสูง



คำอธิบาย

หน้าแปลนไฮดรอลิกชนิดสี่เหลี่ยมแรงดันสูงส่วนใหญ่จะใช้กับระบบของเหลวแรงดันสูงโดยปกติจะใช้กับระบบน้ำมันไฮดรอลิกของเรือเราจัดหาครีบทะเลทุกชนิด เช่น หน้าแปลนชนิดคอสูง หน้าแปลนแบบฟลัช หน้าแปลนแบบซ็อกเก็ต หน้าแปลนแบบสกรู ฯลฯ



ข้อมูลจำเพาะทางเทคนิคหลัก:

  1. วัสดุ: การตีเหล็กโลหะผสม, การตีเหล็ก C-Mn, การตีเหล็กกล้าไร้สนิม 304L, 316L
  2. มาตรฐาน: JIS F 7806-1996
  3. ประเภท: ประเภทการเชื่อมซ็อกเก็ต
  4. เส้นผ่านศูนย์กลางที่กำหนด DN: 15-80mm
  5. ประเภทของของเหลวและสื่อ: ไอน้ำ, น้ำจืด, น้ำทะเลบัลลาสต์, น้ำมันเชื้อเพลิง, น้ำมันดีเซล, น้ำมันหล่อลื่น, สายอากาศ, ก๊าซไอเสีย, อากาศ ฯลฯ
  6. แรงดันใช้งานสูงสุด:28Mpa & 35Mpa
  7. ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, การอนุมัติประเภท ฯลฯ



พารามิเตอร์ทางเทคนิคหลัก:

ระบุ

เส้นผ่านศูนย์กลาง

 อา

อา'

(สูงสุด)

 บี ค d d1 d2 อี d3 d4 ฉ r สายฟ้า น้ำหนัก
(กิโลกรัม)
15 66 70 43 22 12.3 24 22.2 12 3 4 11 4 5 M10 0.63
20 72 76 48 25 16.2 30 27.7 12 40 11 4.5 5 M12 0.85
25 85 91 58 35 21.2 35 34.5 14 48 13.5 5 5 M16 1.64
32 98 104 68 35 29.9 45 43.2 18 60 17.ส 6.5 5 M16 2.03
40 105 112 74 40 34.4 50 49.1 20 66 17.ส 7.5 5 M16 2.66
50 130 139 90 50 43.1 60 61.1 20 79 22 8 5 M20 5.14
65 150 161 108 60 57.3 75 77.1 25 100 24 10 6 M22 7.95
80 170 181 120 65 66.9 85 90 25 114 26 12 6 M24 11


หน้าแปลนไฮดรอลิกชนิดสี่เหลี่ยมแรงดันสูง 350K

ระบุ

เส้นผ่านศูนย์กลาง

 อา อา'
(สูงสุด)		 บี ค d d1 d2 อี d3 d4 ฉ r สายฟ้า น้ำหนัก
(กิโลกรัม)
15 68 73 45 28 12.3 24 22.2 12 37.5 11 4 5 M10 0.88
20 82 87 55 30 16.2 30 27.7 12 43.5 13.5 5 5 M12 1.34
25 95 101 65 35 21.2 35 34.5 14 53 17.5 5.5 6 M16 2.02
32 100 106 70 35 23.3 40 43.2 18 63 17.5 7 6 M16 2.16
40 105 112 75 42 28.2 45 49.1 20 70 17.5 8 6 M16 2.84
50 132 140 92 50 38.3 55 61.1 25 84 22 9 6 M20 5.30 น
65 160 170 112 60 48.3 65 77.1 30 105 26 12 7 M24 9.92
80 190 202 130 68 58.7 75 90 30 120 33 13.5 7 M30 14.8


หน้าแปลนไฮดรอลิกชนิดสี่เหลี่ยมแรงดันสูง 280K

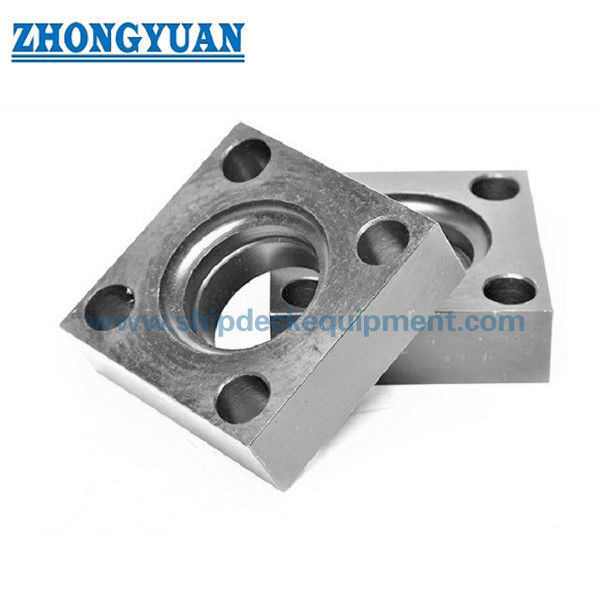

ซ็อกเก็ตเชื่อมข้อต่อท่อทะเลไฮดรอลิกสแควร์แรงดันสูง 0

การวาดของหน้าแปลนไฮดรอลิกชนิดสี่เหลี่ยมแรงดันสูง 280K อุปกรณ์ท่อทะเล

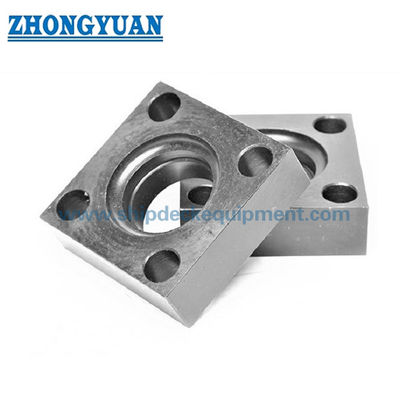

ซ็อกเก็ตเชื่อมข้อต่อท่อทะเลไฮดรอลิกสแควร์แรงดันสูง 1

รูปวาดของข้อต่อท่อทะเลแบบไฮดรอลิกชนิดสี่เหลี่ยมจัตุรัสแรงดันสูง 350K

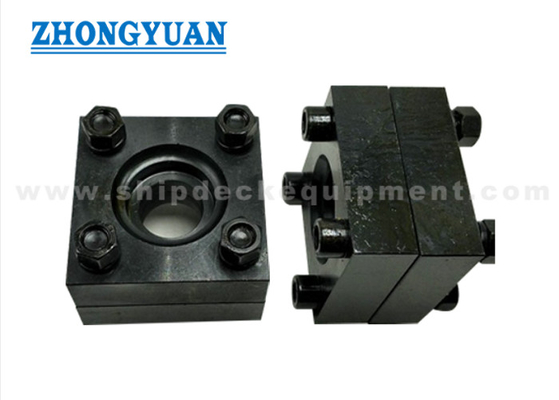

ซ็อกเก็ตเชื่อมข้อต่อท่อทะเลไฮดรอลิกสแควร์แรงดันสูง 2
