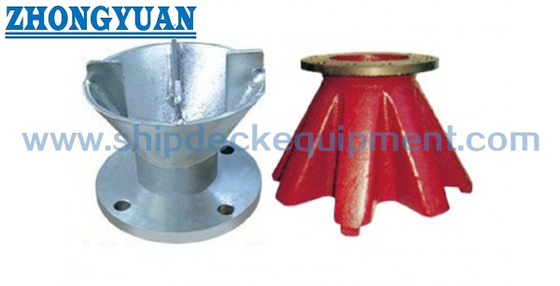

ข้อต่อท่อลมทะเลปากระฆังดูดชุบสังกะสี
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน: | JIS F 3020-1985 | พิมพ์: | ประเภท B |
|---|---|---|---|
| ขนาดที่กำหนด: | DN 50-200mm | น้ำหนัก: | 3.3-38.6กก. |
| วัสดุ: | Casting Iron; เหล็กหล่อ; Casting Steel หล่อเหล็ก | การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ | ||
| เน้น: | JIS F 3020-1985 ดูด Bellmouth,Marine ดูด Bellmouth JIS F 3020-1985,DN200 JIS F 3020-1985 เรืออุปกรณ์ท่อ |
||
รายละเอียดสินค้า

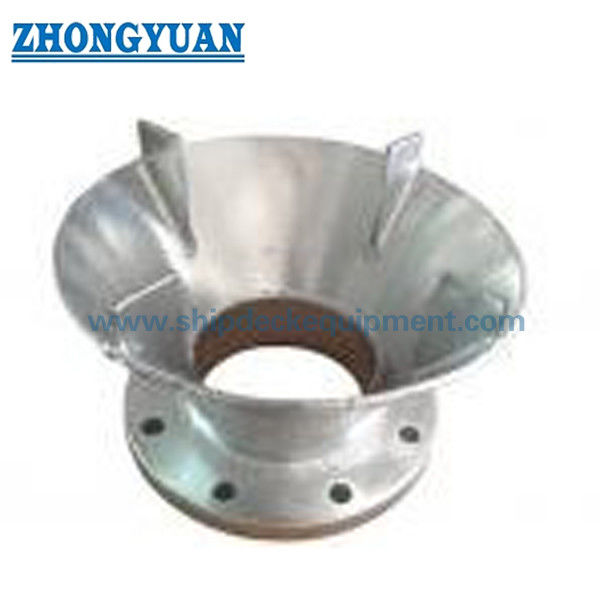

ข้อต่อท่อทะเลปากระฆังดูดชุบสังกะสี
คำอธิบาย:
ปากระฆังดูดของเรือมักใช้ในถังน้ำมัน ถังเก็บน้ำ และบ่อบำบัดน้ำเสียของเรือทุกชนิด ซึ่งเหมาะสำหรับน้ำหรือน้ำมันปานกลาง
ข้อมูลจำเพาะทางเทคนิคหลัก:
1. มาตรฐาน: JIS F 3020-1985
2. ประเภท: พิมพ์ B
3. ขนาดที่กำหนด: DN 50-200mm
4. น้ำหนัก: 3.3-38.6กก.
5. วัสดุ: เหล็กหล่อ;หล่อเหล็ก
6. การรักษาพื้นผิว: พ่นทรายเป็น S2.5 + รองพื้นอีพ็อกซี่ช็อปหนึ่งชั้น;
7. ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
พารามิเตอร์ทางเทคนิคหลัก:
| ขนาดที่กำหนด | ขนาดโครงสร้าง | ขนาดหน้าแปลน | อ้างอิง | |||||||||
| ชม | D1 | D4 | ค | D3 | D2 | ตู่ | นู๋ | d1 | น้ำหนัก (กิโลกรัม | |||
| 50 | 90 | 50 | 105 | 13 | 155 | 120 | 20 | 4 | 19 | 40 | 2.03 | 3.3 |
| 65 | 120 | 70 | 170 | 15 | 175 | 140 | 22 | 4 | 19 | 50 | 1.99 | 6.3 |
| 80 | 140 | 80 | 220 | 15 | 185 | 150 | 22 | 8 | 19 | 55 | 1.99 | 8.6 |
| 90 | 145 | 90 | 235 | 17 | 195 | 160 | 22 | 8 | 19 | 60 | 1.91 | 9.6 |
| 100 | 150 | 100 | 250 | 20 | 210 | 175 | 24 | 8 | 19 | 60 | 1.92 | 11.2 |
| 125 | 230 | 130 | 400 | 20 | 250 | 210 | 24 | 8 | 23 | 65 | 1.85 | 22.5 |
| 150 | 270 | 160 | 475 | 25 | 280 | 240 | 26 | 8 | 23 | 80 | 1.82 | 30.1 |
| 200 | 300 | 200 | 525 | 35 | 330 | 290 | 26 | 12 | 23 | 100 | 1.80 | 38.6 |
การวาดภาพของข้อต่อท่อลมทะเลปากระฆังดูดชุบสังกะสี
