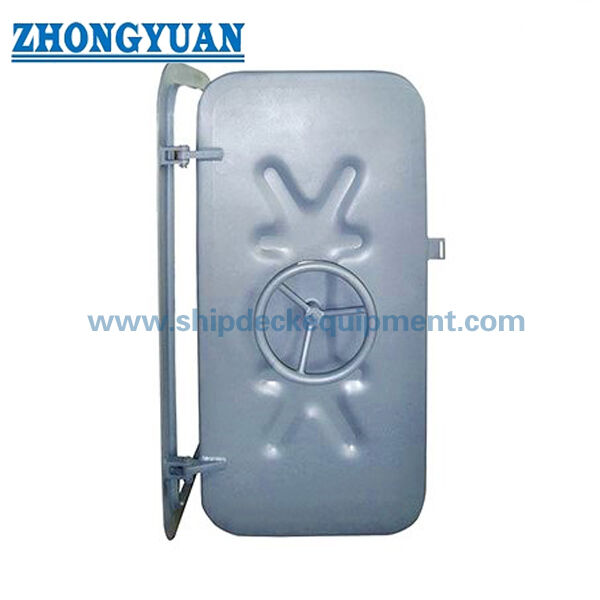

ประตูกันน้ําจากเหล็กที่มีผลงานเร็ว พร้อมล้อมือสองด้าน

ประตูกันน้ําจากเหล็กที่มีผลงานเร็ว พร้อมล้อมือสองด้าน

ภาพรวมสินค้า

ประตูกันน้ําจากเหล็กที่มีผลการกระทํารวดเร็วนี้ เป็นประตูที่ใช้มือประตูกระดุมกระดุมเดียวสําหรับช่องทางเข้าในฝาปิดที่แน่นน้ํา เมื่อการจัดวางภาชนะและกฎที่ใช้ได้อนุญาตให้มีการปิดกระดุมกระดุมอย่างรวดเร็ว.ล้อมือมีให้บริการในทั้งสองด้านเพื่อให้กลไกการติดตั้งสามารถทํางานจากห้องใด ๆ กรอบเหล็กมีมุ่งหมายสําหรับการปั๊มโดยตรงในฝาขณะที่การเปิดมุมกลม, ใบประตู, หมุนเวียน, เตียงประปา, และการจัดวางการติดตั้งต้องประสานงานกับการออกแบบเรือที่ได้รับการอนุมัติ

ข้อมูลที่มีอยู่ระบุช่วงความดันปกติที่ 0.05 หมื่น 06.0 MPa, ประมาณเท่ากับหัวน้ําหวาน 5 หมื่น 6 เมตร ค่านี้เป็นค่าอ้างอิงการเลือกโครงการ, ไม่ใช่การจัดอันดับทั่วไป:ความดันการออกแบบที่ต้องการ, ทิศทางความดัน, ระดับการติดตั้ง, ประเภทของฝาฝา, และความดันในการทดสอบต้องถูกยืนยันสําหรับทุกเรือและรุ่นที่ใช้พลังงานเป็นการตั้งค่าที่แยกแยกกัน และไม่ควรนําไปรวมกันในคําอ้างอิงสินค้าหนึ่ง นอกจากการตรวจสอบวงกว้างของการประกอบและการรับรองทั้งหมด.

รายละเอียดเร็ว

• ประเภทสินค้า: ประตูกันน้ําแบบหมุนมือที่มีผลการกระทําอย่างรวดเร็ว → สําหรับการเข้าถึงฝาฝาที่ต้องการการทํางานอย่างรวดเร็วจากทั้งสองข้างและการปิดหมุนถูกยอมรับ
• การทํางาน: วงล้อมือในแต่ละด้าน → ผู้ใช้งานสามารถเปิดหรือปลดกลไกการจับที่ทํางานเร็วจากช่องไหนก็ได้
• การติดตั้ง: กรอบเหล็กที่เชื่อม → การตัดแผ่นฝา, การเสริมเสริมรอบตัว, ความราบเรียบของกรอบ, ลําดับการเชื่อม และการควบคุมการบิดต้องปฏิบัติตามแผนการติดตั้งที่อนุมัติ
• ความดันมาตรฐาน: 0.05 หมื่น 06.0 MPa → ประมาณ 5 หมื่น 6 เมตร หัวน้ําหวาน; การออกแบบและความดันการทดสอบสุดท้ายต้องยืนยันจากความต้องการในการควบคุมความเสียหายของภาชนะและประเภท
• ระยะเปิดชื่อ: 1200 × 600 ถึง 1600 × 800 มิลลิเมตร → มีการนําเสนอการผสมผสานการเปิดเก้าแบบสําหรับการเข้าถึงและการเลือกการจัดวาง
• ตัวเลือกแผ่นใบ: 6 / 8 / 10 มม → การผสมผสานที่มีอยู่และน้ําหนักประมาณขึ้นอยู่กับช่องว่างที่เลือก
• น้ําหนักประมาณ: 124 ถึง 238 กิโลกรัม → ที่เกี่ยวข้องกับการสนับสนุนหมุน, การจัดการ, ลําดับการปั่น, การใช้งานและการวางแผนอะไหล่
• วัสดุและฟังก์ชัน: เหล็กอ่อนคือการปรับปรุงหลัก → เหล็กไร้ขัดเหล็ก, อลูมิเนียม, ป้องกันไฟ, กันก๊าซ, ลดเสียง,หรือแบบป้องกันการโจรสลัด ต้องมีการยืนยันด้านวิศวกรรมแยก.

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันว่า ประตูกันน้ําแบบทํางานรวดเร็วแบบมีหมุนมือถูกอนุญาตให้ใช้ในส่วนผ่าและเส้นทางการเข้าที่ตั้งไว้ประตูที่มีอิฐไม่สามารถแลกเปลี่ยนได้กับ ประตูที่ใช้เครื่องเคลื่อนที่ลื่นแบบกันน้ําในสถานที่ที่กฎของเรือต้องการประเภทลื่น.

ขั้นตอนที่ 2:เลือกช่องเปิดชื่อ และให้แผนการตัดของฝาฝา, ทิศทางการเปิด, ทิศทาง hinge, ความสูงของ sill, โครงสร้างติดเคียง, ความหนาของการกันหนา / แผ่นผิวและกล่องการใช้งานในทั้งสองข้าง.

ขั้นตอนที่ 3:ระบุหัวน้ําที่ออกแบบหรือความดัน, ทิศทางความดัน, การจัดวางส่วน, ฐานสายน้ําที่เสียหาย, และว่าประตูต้องทนความดันจากด้านหนึ่งหรือทั้งสองข้างหรือไม่

ขั้นตอนที่ 4:ยืนยันวัสดุประตูและกรอบ, ความหนาของแผ่นใบ, วัสดุการผสม, ผังและความต้องการของวัสดุการติดตั้ง, การเตรียมผิว, ระบบเคลือบ, อนุญาตการกัดกร่อนและรายละเอียดอินเตอร์เฟซเหล็กไร้ขัดเหล็ก.

ขั้นตอนที่ 5:ยืนยันฟังก์ชันที่ต้องการ: กันน้ําเท่านั้น, กันอากาศ, กันไฟ, กันก๊าซ, ลดเสียง, ป้องกันการลักโจรสลัด, หรือใช้พลังงานและฟังก์ชันความปลอดภัยต้องการหลักฐานการออกแบบที่พิเศษ และไม่สามารถคาดเดาได้จากประตูกันน้ํามาตรฐาน.

ขั้นตอนที่ 6:เสนอปริมาณ, ประเภทของเรือหรือหน่วยนอกประเทศ, สถานที่ติดตั้ง, สมาคมจัดหมวดหมู่, การรับรองและขอบเขตของพยาน, สถานที่จัดส่ง, วันจัดส่งที่ต้องการ, การออกแบบที่อนุมัติและภาพอ้างอิง หากมี.

โครงสร้าง

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

ข้อดีของระบบกันน้ํา การติดตั้งและคุณภาพ

• การทํางานของล้อมือสองด้านสนับสนุนการเปิดและปิดในพื้นที่ที่รวดเร็วโดยไม่ต้องต้องการแหล่งพลังงานภายนอกและระบบการปล่อยฉุกเฉินต้องปฏิบัติตามการออกแบบที่อนุมัติ.
• ระบบการปักที่ทํางานเร็วถูกกําหนดให้ใช้การบดจําหน่ายรอบรอบของกระจก การปักแบบเรียบตามราม การปรับขนที่ถูกต้อง สภาพกระจกการสอดคล้อง hinge, และควบคุมการบิดเบือนใบ
• การเปิดมุมกลมและกิโลเมตรภาพกรอบหลีกเลี่ยงการเปลี่ยนสี่เหลี่ยมที่คมชัดในแผนมิติที่นํามาแพร่รัศมีมุมจริงและการตัดของบัลคายด์ต้องถูกรักษาระหว่างการผลิตและการติดตั้งโรงเรือ.
• การผสมผสานโดยตรงกับแผ่นฝาผนังจะทําให้มีเขตจํากัดที่บูรณาการ แต่การใส่ความร้อนมากเกินไปสามารถทําให้กรอบบิดเบือนและลดการสัมผัสกับกระดาษผสมและการจัดสรรหลังการผสมเป็นจุดการยอมรับที่สําคัญ.
• น้ําหนักประตูเพิ่มขึ้นกับขนาดช่องเปิดและความหนาของแผ่น ความจุของ hinge, การยึดช่องเปิด, จุดการจัดการ, วิธีการยกสําหรับการติดตั้งและการใช้งานด้วยมือที่ปลอดภัย ควรพิจารณาใหม่ก่อนการอนุมัติสุดท้าย.
• ระยะความดันที่ระบุไว้ 0.05~0.06 MPa ควรถูกใช้เป็นมาตรฐานในการเลือก การทดสอบความดันแบบต้นแบบ การทดสอบการรั่วไหลในการผลิต การตรวจสอบที่นั่งบนเครื่องและความต้องการของพยานขึ้นอยู่กับมาตรฐานที่ใช้กฎระเบียบชั้น และแผนการตรวจสอบที่อนุมัติ
• ความต่อเนื่องของการเคลือบที่ต้องการที่กรอบ, ขอบใบ, หมุน, สะสม, และฮาร์ดเวิร์ดซึม.ความเหมาะสมของสีสุดท้ายกับรายละเอียดการเคลือบภาชนะและวัสดุของพัสดุประกอบ.

คุณสมบัติตามสั่ง

• ประเภทสินค้า: ประตูกันน้ําเหล็กที่มีผลการกระทําอย่างรวดเร็ว → การปิดการเข้าถึงแบบชักด้วยมือสําหรับสถานที่ฝาฝาที่ผ่านการอนุมัติที่กันน้ํา
• การทํางาน: ล้อมือสองด้าน → ยอมให้ทํางานในท้องถิ่นจากทั้งสองด้านของฝา
• ความกว้าง: 1200 × 600 ถึง 1600 × 800 มิลลิเมตร → เลือกตามความต้องการการเข้าถึง โครงสร้าง และการออกแบบภาชนะที่ได้รับการอนุมัติ
• ความดันอ้างอิง: 0.05 หมื่น 6 MPa → หัวน้ําหวานประมาณ 5 หมื่น 6 เมตร; การออกแบบโครงการและความดันการทดสอบยังคงต้องยืนยัน
• ความหนาของแผ่นใบ: 6 / 8 / 10 มม → ความพร้อมขึ้นอยู่กับการผสมผสานการเปิดในตารางที่นํามา
• วัสดุแท้: เหล็กอ่อน → เหล็กไร้ขัดและอลูมิเนียมเป็นตัวแปรที่ออกแบบแยกแยกกัน ไม่ใช่การแทนวัสดุโดยตรง
• การติดตั้ง: เฟรมผ่าผ่าผ่า → ความแม่นยําของการตัด, การเสริม, ลําดับผ่าผ่าและการควบคุมการบิดเบือน
• มือเปิด: มือซ้าย หรือ มือขวา ต้องยืนยัน → ตราด้านหมุนและทิศทางการเปิดบนภาพวาดที่อนุมัติ
• ระบบประปา: หมวดประปา, วัสดุที่ต้องยืนยัน → รูปแบบของหมวดประปา, การบด, วิธีการเชื่อม และการเข้าถึงสํารองเป็นส่วนของโครงการ
• ราคาไฟ / ก๊าซ / เสียง: ต้องยืนยัน → ระบุราคาเฉพาะเมื่อชุดประตูครบถ้วนมีหลักฐานการทดสอบและการรับรองที่ใช้ได้
• Anti-Piracy Locking: มีให้บริการตามโครงการ → การปล่อยภายใน, ความเหมาะสมทางหลบหนี, ล็อคล็อก, และการยอมรับชั้นเรียน / ฟันธง
• ใบรับรอง: ตามความต้องการของโครงการ → อนุมัติ, ความสามารถติดตามวัสดุ, การทดสอบ, และขอบเขตของพยานต้องถูกตกลงกันก่อนการผลิต

วิธี การ

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, การจัดสรรและการรั่วไหลถูกตรวจสอบระหว่างการใช้งาน

การใช้งาน

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

การรับรองและข้อดี

ใบรับรอง เอกสารการอนุมัติ การติดตามตัวของวัสดุ การทดสอบความดันหรือการรั่วไหล และการตรวจสอบพยานสามารถจัดทําตามความต้องการของโครงการ กฎที่ใช้ได้ การออกแบบที่อนุมัติและขั้นตอนของสังคมจัดหมวดการรับรองประเภท, การรับรอง EC MED, การรับรองไฟ, หรือการรับรองสินค้าประเภทไม่ได้รวมตามปกติ

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1:ระยะความดัน 0.05 ∼ 0.06 MPa เหมาะสําหรับอุปกรณ์ทุกชนิดหรือไม่

A1:เปล่าครับ มันคือระยะสมาธิที่ให้ข้อมูลของผลิตภัณฑ์นี้ ความดันการออกแบบและการทดสอบที่ต้องการต้องถูกกําหนดจากระดับการติดตั้ง เส้นน้ําที่เสียหาย ทิศทางความดัน กฎระเบียบของภาชนะ,การออกแบบที่ได้รับการอนุมัติ และความต้องการของสมาคมประเภท

Q2:ประตูล้อมือนี้สามารถแทนที่ ประตูลื่นที่ใช้ไฮดรอลิก หรือไฟฟ้าได้หรือไม่

A2:ไม่เป็นไปตามอัตโนมัติ บางตําแหน่งของฝาปิดที่แน่นน้ํา ต้องการประตูเลื่อนหรือประตูที่ใช้พลังงาน ตามกฎหมายเรือที่ใช้ผู้ออกแบบเรือและสมาคมประเภทเรือต้องยืนยันว่า ประตูที่ทํางานรวดเร็วแบบมีขั้วมือจะยอมรับได้ในสถานที่ที่กําหนด.

Q3:มีรองไฟ, กันก๊าซ, กันเสียง, ป้องกันการโจรสลัด, และประเภทการรับรองรวมเป็นมาตรฐาน?

A3:ไม่ มันคือส่วนที่แตกต่างกันของหน้าที่และการอนุมัติ ระดับที่ต้องการ มาตรฐานการทดสอบ การจัดทําล็อคและการหลบหนีและแพคเกจการรับรองต้องถูกตกลงกันก่อนการนําเสนอและสนับสนุนด้วยหลักฐานการออกแบบและการทดสอบที่เกี่ยวข้อง.
