150 หมื่น 300 มิลลิเมตร โครงการปรับปรุงการเปิดกลม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | ประเภท B | วัสดุ: | การหล่อเหล็ก C-Mn การหล่อเหล็กกล้าไร้สนิม สามารถจัดหาเหล็กพิเศษสำหรับเรือตัดน้ำแข็งได้ |
|---|---|---|---|
| มาตรฐานทางเทคนิค: | JIS เอฟ 2007-1976 | น้ำหนัก: | 17.5-45.5กก |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต |
| เน้น: | โบลวาร์คติดตั้งสมอเรือ JIS F 2007,สมอเรือเหล็กหล่อแบบเปิดกลม,อุปกรณ์นำเชือกผูกเรือชนิด JIS แบบ B |
||
รายละเอียดสินค้า
150 หมื่น 300 มิลลิเมตร โครงการปรับปรุงการเปิดกลม
ภาพรวมสินค้า

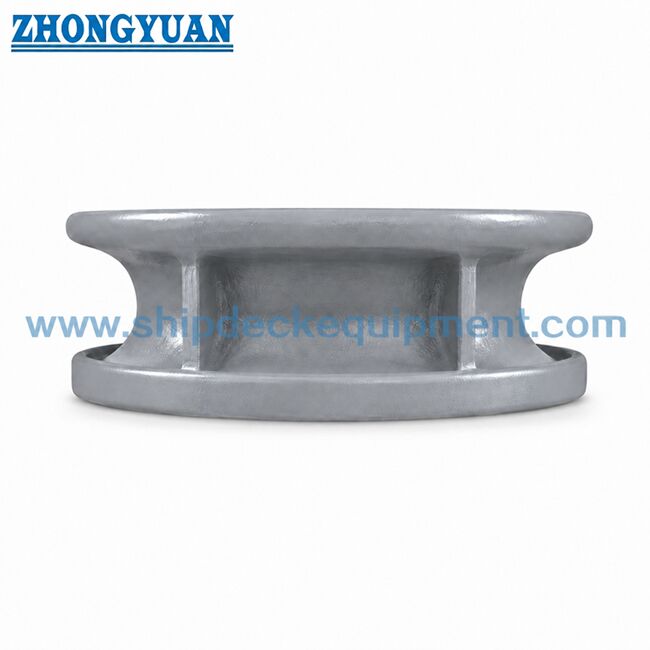

JIS F 2007 ประเภท B จักรพานติดตั้งคันจักรพานเป็นนําเชือกเหล็กเหล็กเหล็กที่มีช่องเปิดกลมมันถูกติดตั้งบนบอลวาร์คของเรือเพื่อนําเชือก mooring ผ่านช่องเปิดวงกลมที่คอมแพคต์และให้รัศมีการสัมผัสเรียบสําหรับการควบคุมทิศทางเชือก.
เปรียบเทียบกับชนิด A ประเภท B มีขนาดที่สั้นกว่า 150 ถึง 300 และมีช่องทางเชือกกลมที่คอมแพคต์กว่ามันเหมาะสําหรับตําแหน่งการจอดรังขนาดเล็กและกลางที่การดึงเรือต้องการช่องเปิดวงกลมแทนช่องเปิดโอวาลยาว.
รายละเอียดเร็ว
• ประเภท: JIS F 2007 ประเภท B ช่องเปิดกลม → คอมแพคทัคกลมนําเชือกสําหรับตําแหน่งจอดที่ติดตั้งในรั้ว
• ระยะขนาดนาม: 150 ถึง 300 → เน้นการจัดวางการติดต่อขนาดเล็กและกลาง
• มาตรฐาน: JIS F 2007-1976 → อ้างอิงสําหรับขนาดและการกําหนดประเภท B
• วัสดุมาตรฐาน: SC42 เหล็กเหล็กตาม JIS G 5101 → C-Mn เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• น้ําหนักคํานวณ: 17.5 ถึง 45.5 กิโลกรัม → เหมาะสําหรับการจัดการ, การบรรจุ, การติดตั้งและการประเมินการขนส่ง
• การบําบัดพื้นผิว: Sa2.5 การระเบิด + epoxy shop primer สําหรับเหล็กเหล็กเหล็ก → การเคลือบโดยปกติจํากัดกับพื้นผิวติดต่อเหล็กไร้ขัด
• การผลิต: ระยะสัมผัสเปิดกลม, ความแข็งแรงของ casting, การควบคุมโซน weld และการลดความเสี่ยงของผนังบาง
ปริมาตรเทคนิคหลัก
ขนาดหน้าเว็บหลักสําหรับ JIS F 2007 Type B mooring chock ขนาดเป็นมิลลิเมตร เว้นแต่ระบุต่างหาก
|
ขนาดนาม |
L |
L1 |
L2 |
B |
C |
R3 |
T |
จํานวนปีก |
ขาของ Weld |
น้ําหนักคํานวณ (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 150 | 318 | 288 | 144 | 42 | 72 | 12 | 4 | 5 | 17.5 |
| 200 | 200 | 380 | 346 | 155 | 44 | 78 | 12 | 4 | 5 | 23.5 |
| 250 | 250 | 450 | 414 | 169 | 52 | 85 | 15 | 4 | 6 | 37.5 |
| 300 | 300 | 510 | 470 | 179 | 55 | 90 | 15 | 4 | 6 | 45.5 |
กว้างเชือกอ้างอิงควรตรวจสอบกับการจัดวางลําเลียงเรือและรายละเอียดโครงการ
|
ขนาดนาม |
ขนาดของสายมะนิลาที่ใช้ได้ (มิลลิเมตร, หมายเหตุ) |
กว้างของสายใยที่ใช้ได้ (มิลลิเมตร, หลักฐาน) |
|---|---|---|
| 150 | 45 | 18 (6x12) |
| 200 | 50 | 20 (6x12) |
| 250 | 60 | 22.4 (6x12) |
| 300 | 70 | 24 (6x24) |
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยัน JIS F 2007 ประเภท B ช่องเปิดกลมและขนาดนามinali 150 ถึง 300 ตามกว้างเชือกและการวาดภาชนะ
ขั้นตอนที่ 2: ยืนยันว่าการวางแผนหุบคานต้องการช่องเปิดวงกลมที่คอมพัคต์แทนช่องเปิดโอวาลประเภท A ที่ยาวกว่า
ขั้นตอนที่ 3: ยืนยันโครงสร้างป้อมรัง, สภาพการผสมและการเสริมท่อรอบ ๆ โดยเฉพาะสําหรับพื้นที่ผนังบางและผสมที่ติดกัน
ขั้นตอนที่ 4: ยืนยันความต้องการของวัสดุ: เหล็กเหล็ก SC42 เหล็กเหล็กเหล็ก C-Mn เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ขั้นตอนที่ 5: ยืนยันการบําบัดพื้นผิว, ความต้องการการเคลือบ, ขอบเขตของใบรับรอง, การตรวจสอบพยาน, ปริมาณ, จุดหมาย, และเวลาจัดส่ง
ขั้นตอนที่ 6: ส่งภาพวาดการติดตั้ง, ภาพวาดโครงสร้างของป้อมปราบ, หรือรูปถ่ายที่ระบุหากมี
โครงสร้าง
การเปิดเชือกกลม หลังกระเป๋าเหล็กเหลือง โครงการผสมผสานที่ติดตั้งบนรั้ว รัศมีการสัมผัสเชือกที่เรียบเนียน พื้นที่เชื่อมต่อที่ผสมผสาน ริมตามมาตรฐาน
ข้อดีของการออกแบบและคุณภาพ
• การเปิดกลมให้ช่องทางเชือกที่คอมแพคต์ในกรณีที่การจัดวางปูนต้องการแนวทางวงกลมแทนการเปิดประเภท A ยาวกว่า
• พื้นที่ที่ติดต่อกับเชือกถูกกลมกลม, ใส่ผ้า, และเรียบเรียบหลังจากการโยนเพื่อลดการสัมผัสที่คมและสนับสนุนการป้องกันเชือก
• คุณภาพการโยนถูกควบคุมภายในเกณฑ์การโยนเรือที่ยอมรับ โดยเน้นการทํางาน คุณภาพการเชื่อม และการรับรองการตรวจสอบ
• โซน 50 มิลลิเมตรที่ติดต่อกับการผสมของร่างกายท่อถูกควบคุมและแต่งตามความต้องการเพื่อลดอาการอันตรายใกล้แอนเตอร์เฟซผสม
• เนื่องจากประเภท B มีเพียงขนาด 150 ถึง 300 การควบคุมความหนาของผนังและผิวเชื่อมเป็นสิ่งที่สําคัญมากในระหว่างการผลิตและการติดตั้ง
• การตรวจสอบความแข็งแรงที่ใช้ FEA สามารถใช้ในการตรวจสอบความเข้มข้นบริเวณช่องเปิดกลม, ริมและพื้นที่สนับสนุนการปั่นเมื่อจําเป็น
คุณสมบัติตามสั่ง
- มาตรฐาน: JIS F 2007-1976 → ใช้เมื่อโรงเรือนเรือหรือรายละเอียดการออกแบบต้องการ JIS มาตรฐานขนาดท่อจอด / จอดจอด
- ประเภท: ประเภท B ช่องเปิดกลม → เหมาะสําหรับการผ่านเชือกวงกลมที่คอมแพคต์ผ่านป้อม
- ขนาดนาม: 150 / 200 / 250 / 300 → เลือกตามกว้างเชือก, พื้นที่ป้อมที่ว่าง, และการวาดภาชนะ
- วัสดุ: SC42 เหล็กเหล็กเหล็กเป็นมาตรฐาน → C-Mn เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- การบําบัดพื้นผิว: Sa2.5 การระเบิด + epoxy shop primer → การทําปลายปลายที่เคลือบ
- การควบคุมโซนการเชื่อม: 50 มิลลิเมตรรอบหน้าเชื่อม → ควบคุมเพื่อลดอาการอันตรายที่มีผลต่อคุณภาพการเชื่อม
- ความต้องการใบรับรอง: ใบรับรองผู้ผลิตหรือใบรับรองประเภทตามลําดับ → การตรวจสอบประเภทควรได้รับการยืนยันก่อนการนําเสนอราคา
วิธี การ
Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation
การใช้งาน
เรือขนาดเล็ก เรือทํางาน เรือลาก เรือท่าเรือ เรือบริการ ช่องเปิดเชือกรั้ว ฐานจอดท่าท่าเรือ
การรับรองและข้อดี
ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย
FAQ
Q1: ความแตกต่างหลักระหว่าง JIS F 2007 แบบ A และแบบ B คืออะไร?
A1: ประเภท A มีช่องเปิดแบบโอวาล และครอบคลุมขนาด 150 ถึง 500 ประเภท B มีช่องเปิดกลม และครอบคลุมขนาด 150 ถึง 300 การเลือกขึ้นอยู่กับเส้นทางสาย, การจัดวางช่องเปิดป้อม,และการออกแบบเรือ.
Q2: ทําไมการควบคุมพื้นที่ผสมผสานจึงสําคัญสําหรับขนาดประเภท B 150 ถึง 300?
A2: ขนาดประเภท B ค่อนข้างคอมแพคต และอาจมีส่วนผนังบางใกล้กับบริเวณเชื่อมและการเตรียมพื้นที่เชื่อม ช่วยลดความเสี่ยงของการแตกระหว่างการเชื่อมโรงเรือ.
Q3: ข้อมูลอะไรที่จําเป็น ก่อนการนําเสนอราคาสําหรับชนิด B?
A3: ยืนยันประเภท, ขนาดนาม, วัสดุ, การบํารุงผิว, ปริมาณ, ความต้องการใบรับรอง, แผนการติดตั้ง, จุดหมาย, และเวลาจัดส่งขอบเขตการตรวจสอบประเภทควรได้รับการยืนยันก่อนการนําเสนอ.
