ตัวหยุดโซ่แบบลูกกลิ้งสำหรับโซ่สมอ 70–132 มม. | JIS F2031 ตัวจับยึดน้ำหนักโซ่สมอสำหรับเรือ

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
มาตรฐานทางเทคนิค: JIS F2031-1998 พิมพ์: ประเภทอุ้งเท้าลูกกลิ้ง
ขนาดโซ่: 70-132 มม วัสดุ: เหล็กอ่อน, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม, การตีเหล็ก,
การรักษาพื้นผิว: การพ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น พร้อมการปรับพื้นผิวแบบกำหนดเองได้ ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
คนอื่น: สามารถปรับแต่งตามคำขอของอู่ต่อเรือ น้ำหนัก 401 ถึง 2900 กก.: 932 ถึง 4840 กก
ขนาดที่กำหนด:: 73 - 132
เน้น:

JIS F2031 เครื่องปิดสายเคเบิลโซ่

,

อุปกรณ์ติดเรือ เครื่องปิดสายเคเบิลโซ่

,

เครื่องปิดสายพานโซ่ชนิดสตาร์ลล์

รายละเอียดสินค้า

โซ่หยุดแบบลูกกลิ้งสำหรับโซ่สมอขนาด 70–132 มม. | JIS F2031 โซ่สมอสำหรับยึดน้ำหนักสำหรับเรือ



ภาพรวมผลิตภัณฑ์

โซ่หยุดแบบลูกกลิ้งเป็นส่วนประกอบด้านความปลอดภัยที่สำคัญในระบบสมอ ใช้สำหรับยึดโซ่สมอและถ่ายโอนน้ำหนักจากวินช์ไปยังโครงสร้างเรือ

ออกแบบตามมาตรฐาน JIS F2031-1998 มีกลไกแบบลูกกลิ้งและสลักสำหรับล็อคโซ่ที่เชื่อถือได้ภายใต้ภาระ

การออกแบบคำนึงถึงมุมนำโซ่จากท่อสมอไปยังวินช์ เพื่อให้มั่นใจในการเข้าที่อย่างราบรื่นและลดภาระการกระแทก



ข้อมูลจำเพาะด่วน

  • ขนาดโซ่: 70–132 มม. → กำหนดความเข้ากันได้ของโซ่สมอ
  • มาตรฐาน: JIS F2031-1998 → การปฏิบัติตามการออกแบบทางทะเล
  • ฟังก์ชัน: การยึดน้ำหนัก → ถ่ายโอนน้ำหนักจากวินช์
  • แผ่นข้าง: เสริมความแข็งแรง → เพิ่มความแข็งแรงของโครงสร้าง
  • สลัก: เหล็กหล่อ → ความแข็งและความทนทานต่อการสึกหรอสูง
  • บูช: บูชทองแดง → เพิ่มความทนทาน
  • แกนลูกกลิ้ง: หล่อลื่น → ลดการสึกหรอ
  • การทำงาน: ถ่วงน้ำหนัก / กระบอกไฮดรอลิก → เปิดและปิดสลักหนักได้
  • วัสดุ: เหล็กความแข็งแรงสูง → ประสิทธิภาพการใช้งานหนัก
  • อุปกรณ์เสริม: ตะขอเกี่ยวโซ่ → ฟังก์ชันการยึดเพิ่มเติม



พารามิเตอร์ทางเทคนิคหลัก

เลขที่ เส้นผ่านศูนย์กลางโซ่สมอที่ใช้ โครงด้านข้างของตัวเครื่อง
B b1 b2 b3 b4 b5 b6 L d3 d4 h1 h2 h3 r1 t2
73

70

73

 850 400 376 125 99 510 170 730 110 194 429 402 256 122 25
78

76

78

 900 425 399 133 105 540 180 780 117 208 459 429 273 129 26
84

81

84

 970 454 426 143 112 580 194 840 125 222 493 462 294 137 28
90

87

90

 1030 484 454 152 119 620 206 900 133 236 527 495 315 145 30
95

92

95

 1080 508 476 159 126 650 215 950 140 248 555 523 332 152 32
102

97,100

102

 1150 540 506 170 134 700 230 1020 149 264 595 561 356 161 34
107

105

107

 1210 569 533 179 139 730 242 1070 155 274 630 594 378 169 36
114

111

114

 1270 598 560 188 147 770 254 1140 164 290 663 627 400 176 37
122

117

122

 1340 632 592 198 156 830 267 1220 174 308 709 671 427 187 41
132

127

132

 1440 674 632 213 167 900 288 1320 186 328 764 726 462 198 44



เลขที่ ลูกกลิ้ง แกนสลัก แกนลูกกลิ้ง บูช แหวนรอง ขาสำหรับเชื่อม อ้างอิง
D d l6 d2 l7 t3 d1 t4 f มวลที่คำนวณได้ (กก.)
73 730 126 670 109 635 10 127 8 17 1280
78 780 134 710 116 670 10 135 8 18 1530
84 840 143 750 124 710 10 144 8 19 1880
90 900 152 800 132 750 10 153 10 20 2300
95 950 160 830 139 790 10 161 10 21 2690
102 1020 170 890 148 835 10 171 10 23 3120
107 1070 179 930 154 870 10 180 15 24 3850
114 1140 187 980 163 915 10 188 15 25 4410
122 1220 199 1030 173 965 10 200 15 27 5370
132 1320 212 1100 185 1030 10 213 15 29 6680



คู่มือการเลือก

ขั้นตอนที่ 1 → เลือกขนาดโซ่ → 70–132 มม. ตามโซ่สมอ

ขั้นตอนที่ 2 → ยืนยันความต้องการน้ำหนัก → ต้องตรงกับน้ำหนักสมอ

ขั้นตอนที่ 3 → ยืนยันมุมโซ่ (เข้า/ออก) → ตรวจสอบการจัดแนวกับท่อสมอและวินช์

ขั้นตอนที่ 4 → ยืนยันความสูงและความยาว → เหมาะกับผังดาดฟ้าและพื้นที่ติดตั้ง

ขั้นตอนที่ 5 → กระบอกไฮดรอลิกเสริม → สำหรับการทำงานหนักและความปลอดภัย

ขั้นตอนที่ 6 → ตะขอเกี่ยวโซ่เสริม → ความต้องการการยึดเพิ่มเติม



โครงสร้างและส่วนประกอบ

แผ่นข้างเสริม | ลูกกลิ้ง | สลักเหล็กหล่อ | แกนหล่อลื่น | บูชทองแดง | ถ่วงน้ำหนัก | กระบอกไฮดรอลิก (อุปกรณ์เสริม)



คุณลักษณะที่กำหนดเอง

  • ขนาดโซ่: 70–132 มม. → ความเข้ากันได้
  • ฟังก์ชันน้ำหนัก: การยึดสมอ → ความปลอดภัย
  • แผ่นข้าง: เสริมความแข็งแรง → ความแข็งแรง
  • สลัก: เหล็กหล่อ → ความทนทานต่อการสึกหรอ
  • บูช: บูชทองแดง → ความทนทาน
  • การทำงาน: ถ่วงน้ำหนัก / ไฮดรอลิก → จัดการง่าย
  • วัสดุ: เหล็กความแข็งแรงสูง → งานหนัก
  • อุปกรณ์เสริม: ตะขอเกี่ยวโซ่ → การล็อคเพิ่มเติม
  • การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต



คู่มือการสอบถาม

ระบุขนาดโซ่, มุมนำโซ่, ขนาดดาดฟ้า, ความต้องการน้ำหนัก และวิธีการทำงานที่ต้องการ (แบบแมนนวลหรือไฮดรอลิก)



วิธีการทำงาน

โซ่สมอจะผ่านลูกกลิ้งและถูกล็อคโดยสลัก การถ่วงน้ำหนักหรือกระบอกไฮดรอลิกช่วยในการเปิดและปิด เพื่อให้การทำงานปลอดภัยและมีประสิทธิภาพ



การใช้งาน

ระบบสมอเรือ | การยึดโซ่สำหรับงานหนัก



การรับรองและข้อดี

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต; โครงสร้างเสริม, สลักเหล็กหล่อ, การทำงานด้วยระบบไฮดรอลิก, การจัดแนวโซ่ที่เหมาะสม



แบบร่างและรูปถ่าย

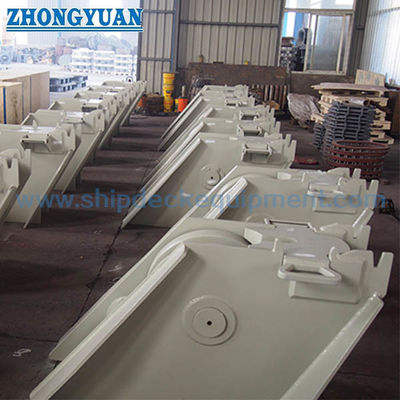

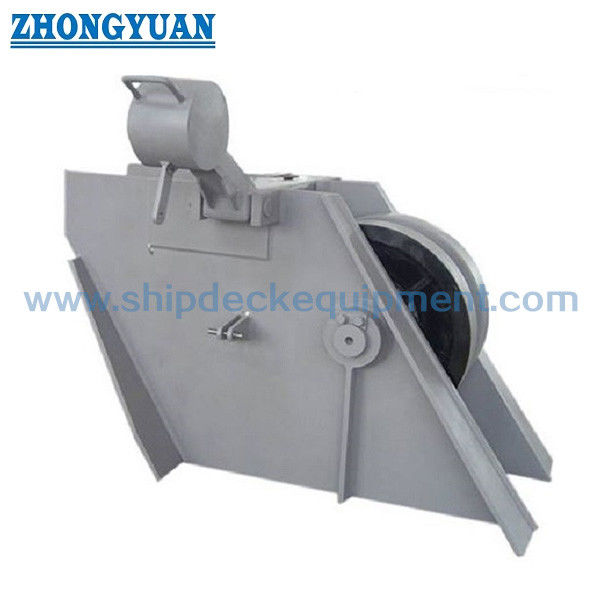

แบบร่าง GA | แผนผังการติดตั้ง | รูปถ่ายผลิตภัณฑ์

ตัวหยุดโซ่แบบลูกกลิ้งสำหรับโซ่สมอ 70–132 มม. | JIS F2031 ตัวจับยึดน้ำหนักโซ่สมอสำหรับเรือ

ตัวหยุดโซ่แบบลูกกลิ้งสำหรับโซ่สมอ 70–132 มม. | JIS F2031 ตัวจับยึดน้ำหนักโซ่สมอสำหรับเรือ

ตัวหยุดโซ่แบบลูกกลิ้งสำหรับโซ่สมอ 70–132 มม. | JIS F2031 ตัวจับยึดน้ำหนักโซ่สมอสำหรับเรือ



การสั่งซื้อ

MOQ: 1 | การจัดส่ง: 60–120 วัน | มีบริการปรับแต่ง



คำถามที่พบบ่อย

คำถามที่ 1: สลักหนักทำงานอย่างไร?

คำตอบ: สามารถทำงานได้ด้วยการถ่วงน้ำหนักหรือกระบอกไฮดรอลิกเพื่อการจัดการที่ปลอดภัยและง่ายขึ้น

คำถามที่ 2: ทำไมต้องใช้สลักเหล็กหล่อ?

คำตอบ: ให้ความแข็งสูงกว่า ทนทานต่อการสึกหรอ และอายุการใช้งานยาวนานขึ้น

คำถามที่ 3: ต้องใช้พารามิเตอร์ใดบ้างในการเลือก?

คำตอบ: ขนาดโซ่, มุมนำโซ่, พื้นที่ดาดฟ้า และความต้องการน้ำหนักเป็นปัจจัยสำคัญ

คำถามที่ 4: ทำไมต้องใช้โซ่หยุดในระบบสมอ?

คำตอบ: มันถ่ายโอนน้ำหนักสมอจากวินช์ไปยังโครงสร้างเรือ ปกป้องวินช์จากภาระหนักอย่างต่อเนื่อง

คำถามที่ 5: อะไรทำให้โซ่หยุดนี้เหมาะสำหรับการทำงานหนัก?

คำตอบ: แผ่นข้างเสริม, สลักเหล็กหล่อ และบูชทองแดงรับประกันความแข็งแรงสูง ทนทานต่อการสึกหรอ และอายุการใช้งานยาวนาน
