ตัวหยุดโซ่แบบลูกกลิ้ง 70–132 มม. | ตัวยึดโซ่สมอ JIS F2031 สำหรับเรือ

รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: Zhongyuan Marine Equipment
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
หมายเลขรุ่น: มาตรฐานและกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: As per quotation
รายละเอียดการบรรจุ: พาเลทหรือกำหนดเอง
เวลาการส่งมอบ: ตามข้อเสนอ
เงื่อนไขการชำระเงิน: TT, แอล/C
สามารถในการผลิต: สนองความต้องการของลูกค้า
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
มาตรฐานทางเทคนิค: JIS F2031-1998 พิมพ์: ประเภทอุ้งเท้าลูกกลิ้ง
ขนาดโซ่: 70-132 มม วัสดุ: เหล็กอ่อน, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม, การตีเหล็ก,
การรักษาพื้นผิว: การพ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น พร้อมการปรับพื้นผิวแบบกำหนดเองได้ ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
คนอื่น: สามารถปรับแต่งตามคำขอของอู่ต่อเรือ น้ำหนัก 401 ถึง 2900 กก.: 932 ถึง 4840 กก
ขนาดที่กำหนด:: 73 - 132
เน้น:

JIS F2031 เครื่องปิดสายเคเบิลโซ่

,

อุปกรณ์ติดเรือ เครื่องปิดสายเคเบิลโซ่

,

เครื่องปิดสายพานโซ่ชนิดสตาร์ลล์

รายละเอียดสินค้า

70 รางสต๊อปแชนเลสขนาด 132 มม.



ภาพรวมสินค้า

ปิดโซ่ชนิดสตาร์โรล เป็นองค์ประกอบความปลอดภัยที่สําคัญในระบบการท่าเรือ ใช้ในการถือโซ่ท่าเรือและโอนภาระจากลมลัดไปยังโครงสร้างเรือ

ออกแบบตาม JIS F2031-1998 มีกลไกม้วนและหงส์สําหรับล็อคโซ่ที่น่าเชื่อถือภายใต้ภาระ

การออกแบบพิจารณามุมนําโซ่จากท่อฮาวเซ่ไปยังลมลัด, รับประกันการติดต่อเรียบร้อยและลดภาระการชน



รายละเอียดเร็ว

  • ขนาดของโซ่: 70132 มม → กําหนดความเหมาะสมของโซ่แอนเกอร์
  • มาตรฐาน: JIS F2031-1998 → ความสอดคล้องกับการออกแบบเรือ
  • ฟังก์ชัน: การถือภาระ → การโอนภาระจากลม
  • แผ่นข้าง: เสริม → ปรับปรุงความแข็งแรงโครงสร้าง
  • สุนัข: เหล็กโกหก → ความแข็งแรงสูงและทนทานการสกัด
  • หมุน: ไม้ทองแดง → ช่วยให้ทนทานได้ดีขึ้น
  • โรลเลอร์ชัฟท์: ลูบริเคท → ลดการสกัด
  • การดําเนินงาน: คอนเตอร์เวย์ / ไฮดรอลิกซิลินเดอร์ → ทําให้เปิดและปิดของหมาหนัก
  • วัสดุ: เหล็กแข็งแรง → ความสามารถในการทํางานหนัก
  • ไม่จําเป็น: หมวกโซ่ → ฟังก์ชันการมัดจําเพิ่มเติม



ปริมาตรเทคนิคหลัก

ไม่ กว้างของใช้ Anchor Chain กรอบด้านของร่างกาย
B b1 b2 b3 b4 b5 b6 L d3 d4 h1 h2 h3 r1 t2
73

70

73

 850 400 376 125 99 510 170 730 110 194 429 402 256 122 25
78

76

78

 900 425 399 133 105 540 180 780 117 208 459 429 273 129 26
84

81

84

 970 454 426 143 112 580 194 840 125 222 493 462 294 137 28
90

87

90

 1030 484 454 152 119 620 206 900 133 236 527 495 315 145 30
95

92

95

 1080 508 476 159 126 650 215 950 140 248 555 523 332 152 32
102

97,100

102

 1150 540 506 170 134 700 230 1020 149 264 595 561 356 161 34
107

105

107

 1210 569 533 179 139 730 242 1070 155 274 630 594 378 169 36
114

111

114

 1270 598 560 188 147 770 254 1140 164 290 663 627 400 176 37
122

117

122

 1340 632 592 198 156 830 267 1220 174 308 709 671 427 187 41
132

127

132

 1440 674 632 213 167 900 288 1320 186 328 764 726 462 198 44



ไม่ รอลเลอร์ แอ็กซ์พอลล์ หมุนล้อ บุช เครื่องซักผ้า ขาเหล็ก หลักฐาน
D d l6 d2 1 7 t3 d1 t4 f น้ําหนักคํานวณ ((kg)
73 730 126 670 109 635 10 127 8 17 1280
78 780 134 710 116 670 10 135 8 18 1530
84 840 143 750 124 710 10 144 8 19 1880
90 900 152 800 132 750 10 153 10 20 2300
95 950 160 830 139 790 10 161 10 21 2690
102 1020 170 890 148 835 10 171 10 23 3120
107 1070 179 930 154 870 10 180 15 24 3850
114 1140 187 980 163 915 10 188 15 25 4410
122 1220 199 1030 173 965 10 200 15 27 5370
132 1320 212 1100 185 1030 10 213 15 29 6680



คู่มือการเลือก

ขั้นตอนที่ 1 เลือกขนาดโซ่ → 70132 มม

ขั้นตอนที่ 2 ยืนยันความต้องการของภาระ → ต้องตรงกับภาระของแอนเกอร์

ขั้นตอนที่ 3 ยืนยันมุมโซ่ (เข้า/ออก)

ขั้นตอนที่ 4 ยืนยันความสูงและความยาว

ขั้นตอนที่ 5 ซิลินเดอร์ไฮดรอลิกแบบเลือก → สําหรับการทํางานหนักและความปลอดภัย

ขั้นตอนที่ 6 ผูกเชือกแบบไม่จําเป็น → ต้องการการมัดจําเพิ่มเติม



โครงสร้างและองค์ประกอบ

กรอบข้างที่เสริมแรง ล้อกลม หมาโกง หม้อลื่น หมุนหญ้าทองแดง คอนเตอร์เวย์ ไฮดรอลิกซิลินเดอร์ (ไม่จํากัด)



คุณสมบัติตามสั่ง

  • ขนาดของโซ่: 70132 มม → ความเข้ากันได้
  • ฟังก์ชันของภาระ: การยึดแอนเกอร์ → ความปลอดภัย
  • แผ่นข้าง: เสริม → แข็งแรง
  • สุนัข: สลัก → ทนทานการสวม
  • หมุน: หนองทองแดง → ความทนทาน
  • การดําเนินงาน: คอนเตอร์เวย์ / ไฮดรอลิก → การใช้งานง่าย
  • วัสดุ: เหล็กแข็งแรง → แรงหนัก
  • ปรับปรุงแบบไม่จํากัด: หมากโซ่ → การล็อกเพิ่มเติม
  • การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต



คู่มือสอบสวน

เสนอขนาดของโซ่ มุมนําโซ่ ขนาดชั้น, ความต้องการภาระ, และวิธีการทํางานที่ชอบ (มือหรือไฮดรอลิก)



วิธี การ

เชือกแอนเกอร์ผ่านบนม้วนและถูกล็อคโดยสุนัข. คอนเตอร์เวย์หรือกระบอกไฮดรอลิกช่วยเปิดและปิด, รับประกันการทํางานที่ปลอดภัยและมีประสิทธิภาพ



การใช้งาน

ระบบขวางเรือ



การรับรองและข้อดี

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต; โครงสร้างเสริมสร้าง, หมาโกง, การทํางานโดยการช่วยเหลือทางไฮดรอลิก, การจัดลําดับโซ่ที่ปรับปรุง



การวาด & ภาพถ่าย

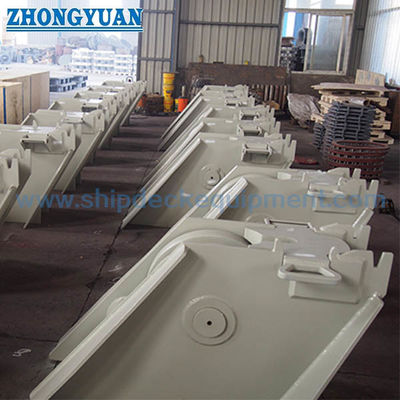

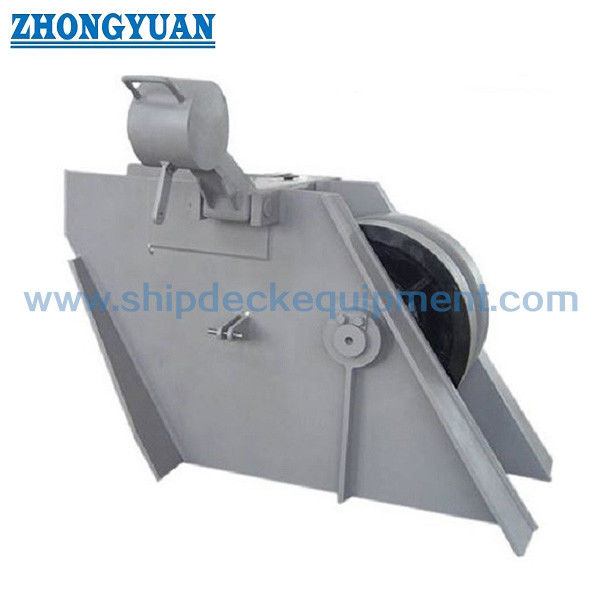

การวาดภาพ GA การวางแผนการติดตั้ง รูปภาพสินค้า

ตัวหยุดโซ่แบบลูกกลิ้ง 70–132 มม. | ตัวยึดโซ่สมอ JIS F2031 สำหรับเรือ 0

ตัวหยุดโซ่แบบลูกกลิ้ง 70–132 มม. | ตัวยึดโซ่สมอ JIS F2031 สำหรับเรือ 1

ตัวหยุดโซ่แบบลูกกลิ้ง 70–132 มม. | ตัวยึดโซ่สมอ JIS F2031 สำหรับเรือ 2



การสั่งซื้อ

MOQ: 1 การจัดส่ง: 60-120 วัน



FAQ

Q1: หมาหนักใช้อย่างไร?

ตอบ: สามารถทํางานได้ด้วยน้ําหนักต่อหรือไฮดรอลิกซิลินเดอร์ เพื่อการจัดการที่ปลอดภัยและง่ายขึ้น

Q2: ทําไมต้องใช้หมาปลอม?

ตอบ: ให้ความแข็งแรงสูงขึ้น, ทนทานการใช้งาน, และอายุการใช้งานยาวนาน

Q3: ปริมาตรใดที่จําเป็นในการเลือก?

ตอบ: ขนาดของโซ่ มุมนําโซ่ พื้นที่บนชั้น และความต้องการของภาระเป็นปัจจัยสําคัญ

Q4: ทําไมต้องมีปุ่มโซ่ในระบบการท่าเรือ?

ตอบ: มันย้ายภาระแอนเกอร์จากลวดลมไปยังโครงสร้างเรือ ป้องกันลวดลมจากภาระหนักต่อเนื่อง

Q5: อะไรทําให้ปุ่มนี้เหมาะสําหรับการทํางานหนัก?

ตอบ: แผ่นข้างที่เสริมทรัพย์, ปาล์มปลอม, และเบียริงกระดูกทองแดง ให้ความแข็งแรงสูง, ทนทานการใช้งาน, และอายุการใช้งานยาวนาน.
