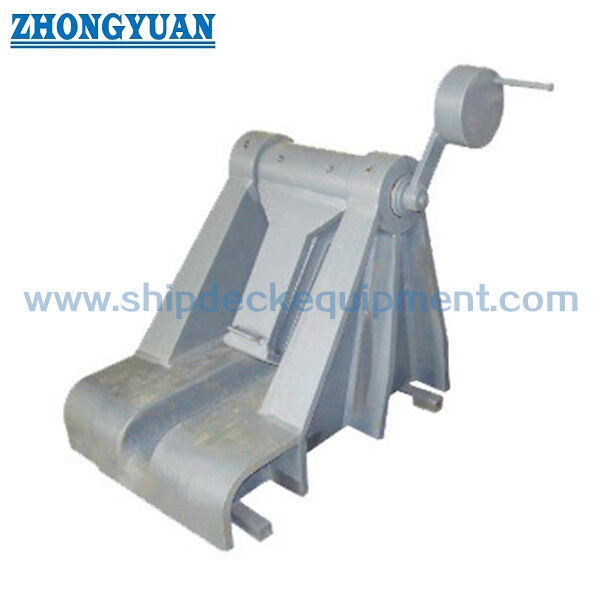

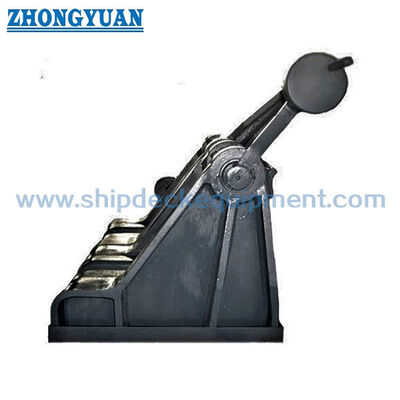

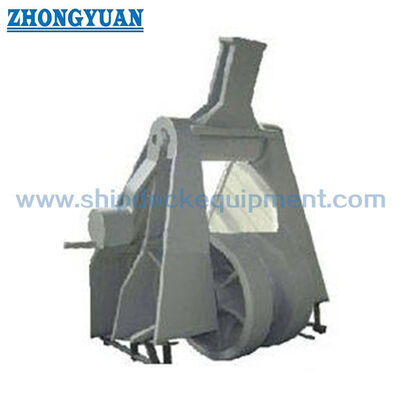

โรลเลอร์ พาวล์-ชนิด Anchor Chain Stopper สําหรับโซ่ 70 หมื่น 132 มม JIS F 2031:1998
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | JIS F2031-1998 | พิมพ์: | ประเภทอุ้งเท้าลูกกลิ้ง |
|---|---|---|---|
| ขนาดโซ่: | 70-132 มม | วัสดุ: | เหล็กอ่อน, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม, การตีเหล็ก, |
| การรักษาพื้นผิว: | การพ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น พร้อมการปรับพื้นผิวแบบกำหนดเองได้ | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ฯลฯ |
| คนอื่น: | สามารถปรับแต่งตามคำขอของอู่ต่อเรือ | น้ำหนัก 401 ถึง 2900 กก.: | 932 ถึง 4840 กก |
| ขนาดที่กำหนด:: | 73 - 132 | ||
| เน้น: | JIS F2031 เครื่องปิดสายเคเบิลโซ่,เครื่องปิดสายเคเบิลชนิดรอลเลอร์พอล,JIS F2031 อุปกรณ์ติดเรือ |
||
รายละเอียดสินค้า
โรลเลอร์ พาวล์-ชนิด Anchor Chain Stopper สําหรับโซ่ 70 หมื่น 132 มม JIS F 2031:1998
ภาพรวมสินค้า
JIS F 2031:1998 ปิดโซ่แอนเกอร์ชนิด roller pawl เป็นอุปกรณ์ติดตั้งคานแอนเกอร์ที่ใช้ในการถือและนําโซ่แอนเกอร์โดยอิสระจากลมลัดตารางมิติที่นํามาตรงกับเอกสารประกอบแบบ 4Cซึ่งเป็นการจัดวาง roller pawl กับคู่นําโซ่มันถูกกําหนดเป็นหลักสําหรับ JIS F 3303 เกรด 2 และเกรด 3 เชือกแอนเกอร์ และจัดวางในเส้นแอนเกอร์-เชือกตามแผนวางแอนเกอร์ของเรือ.
สําหรับรูปแบบ C นี้ รอลเลอร์จะช่วยการนําโซ่ในขณะที่ปาล์มจะให้ฟังก์ชันการถือกลไก การเลือกควรพิจารณาจากกว้างโซ่ที่ใช้, เกรดโซ่ความต้องการประเภท JIS F 2031, เชือกนํา, การจัดตั้งลมและท่อโฮส, มูลนิธิ deck, รายละเอียดการปั่น, ด้านการทํางาน, และการออกแบบเรือที่อนุมัติรูปแบบ R โดยไม่มีคู่นําโซ่ใช้การจัดวางมิติที่แตกต่างกันและไม่ควรถูกผสมผสานกับข้อมูลแบบ C ในหน้านี้.
รายละเอียดเร็ว
• ผลิตภัณฑ์: ปิดโซ่แอนเกอร์ชนิดลูกกลิ้ง, รูปแบบ C พร้อมนําโซ่ → รวมการนําโซ่แอนเกอร์กับการจัดวางแบบจับ
• มาตรฐาน: JIS F 2031:1998, แผนที่ 4 → การกําหนดแบบมาตรฐาน: ปิดสายโซ่ชนิด roller pawl
• เชือกแอนเกอร์ที่ใช้ได้: 70132 มม → เลขหมายเลข 73 ถึง 132 ตามตารางแบบ C ที่นํามา
• ฐานประเภทโซ่: JIS F 3303 เกรด 2 / เกรด 3 โซ่แอนเกอร์ → เกรดโซ่สุดท้ายและความต้องการการรับรองสําหรับเรือ
• พื้นฐานการเชื่อมต่อ: การจัดวางข้อมือ Kenter → ความเหมาะสมกับโซ่และสายเชื่อมต่อที่แท้จริง ควรตรวจสอบระหว่างการเลือก
• การติดตั้ง: ผสมผสานกับการจัดวางแอนเกอร์ของเรือ → ฐานคาน, การเสริมทรัพยากร, สายโซ่และการใช้งานปลดต้องได้รับการยืนยันภาพวาด
• ฐานวัสดุมาตรฐาน: วัสดุ JIS รายละเอียดขององค์ประกอบ → กรอบด้านร่างกายอาจเป็นเหล็กเหล็ก SCW410 หรือการสร้างเหล็กสอ SS400 ตามการจัดทํามาตรฐาน
• น้ําหนักที่คํานวณมาตรฐาน: 932\4,840 kg สําหรับตารางแบบ C ที่นํามา → ที่เกี่ยวข้องกับการจัดการติดตั้ง, การตรวจสอบรากฐาน, การบรรจุและการวางแผนการขนส่ง
ปริมาตรเทคนิคหลัก
อ้างอิง: JIS F 2031:1998 แผนที่ 4 แบบ C พร้อมคู่นําโซ่ ขนาดเป็นมิลลิเมตร เว้นแต่ระบุต่างหาก
|
เลขหมายเลข |
ขนาดของแอนเกอร์เชนที่ใช้ได้ (มม.) |
B (มม) |
L (mm) |
h (mm) |
h1 (mm) |
D (mm) |
ขาผสม f (mm) |
น้ําหนักคํานวณ (kg) |
|---|---|---|---|---|---|---|---|---|
| 73 | 70 / 73 | 980 | 660 | 125 | 422 | 584 | 15 | 932 |
| 78 | 76 / 78 | 1040 | 700 | 133 | 450 | 624 | 15 | 1120 |
| 84 | 81 / 84 | 1110 | 760 | 143 | 483 | 672 | 17 | 1370 |
| 90 | 87 / 90 | 1190 | 810 | 153 | 515 | 720 | 18 | 1660 |
| 95 | 92 / 95 | 1250 | 860 | 162 | 545 | 760 | 19 | 1940 |
| 102 | 97 / 102 | 1320 | 920 | 175 | 584 | 816 | 20 | 2340 |
| 107 | 105 / 107 | 1390 | 981 | 185 | 617 | 864 | 21 | 2740 |
| 114 | 111 / 114 | 1460 | 1026 | 195 | 651 | 912 | 23 | 3190 |
| 122 | 117 / 122 | 1550 | 1100 | 208 | 695 | 976 | 25 | 3840 |
| 132 | 127 / 132 | 1660 | 1190 | 225 | 750 | 1056 | 26 | 4840 |
คู่มือการคัดเลือกและสอบถาม
• ขั้นตอนที่ 1: ยืนยัน JIS F 2031:1998 รายละเอียดประเภท roller pawl รายละเอียดประเภทประกอบ 4 และยืนยันแบบ C พร้อมคู่นําโซ่; หากต้องการแบบ R โดยไม่มีคู่นําโซ่ ขอแผนที่และตารางมิติที่ตรงกัน
• ขั้นตอนที่ 2: ยืนยันหมายเลขนาม, กว้างเชือกแอนเกอร์ที่จริง, เกรดเชือก JIS F 3303, การจัดวางของสายเชื่อม / Kenter-shackle และความต้องการการรับรองเชือก
• ขั้นตอนที่ 3: ยืนยันความต้องการ JIS F 2031 ประเภท, ด้านการทํางาน, มุมการนําโซ่, วินด์เลส / ตําแหน่งยกสายไฟ, ท่อฮาวเซ่หรือตําแหน่ง fairleader, และความสะอาดในการใช้งานที่มีอยู่
• ขั้นตอนที่ 4: ยืนยันพื้นฐานชั้น, การเสริมท่อ, การจัดวางการปั่น, ความสูงการติดตั้ง, และข้อจํากัดของโรงงานเรือใด ๆ ก่อนการผลิต
• ขั้นตอนที่ 5: ยืนยันความติดตามของวัสดุ, ระบบเคลือบ, ขอบเขตการตรวจสอบ, NDT หรือความต้องการในการทดสอบภาระ, และความต้องการของสังคมการจัดหมวดตามรายละเอียดโครงการ
• ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะ, การออกแบบการติดตั้ง, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, และรูปภาพอ้างอิงหรือการออกแบบ GA หากมี.
โครงสร้าง
คู่มือเชือกรูปแบบ C การประกอบม้วน กลไกล็อคพอลล์ รางด้านตัว รูปแบบพอลล์ รางพอลล์ ต้นพอลล์ ต้นพอลล์ ต้นต้นไม้และเครื่องล้าง อินเตอร์เฟซพื้นฐานแพง
ข้อดีของการตั้งแอนเกอร์ โครงสร้างและวิศวกรรม
• รูปแบบ C ผสมผสานคู่นําโซ่กับการจัดวาง roller-pawl ช่วยในการรักษาเส้นทางโซ่ที่ตั้งใจในขณะที่ pawl ให้ฟังก์ชันการถือ
• JIS F 2031 พิจารณาระบบปุ่มโซ่เป็นอุปกรณ์ที่อิสระจากลมลัดและติดต่อกับโครงสร้างเรือดังนั้นพื้นฐานและการเสริมท่อรอบ ๆ ชั้นจึงเป็นส่วนหนึ่งของเส้นทางภาระทั้งหมด.
• โจเมตติกของม้วนและการจัดลําดับของโซ่ควรหลีกเลี่ยงการบิดที่ท้องถิ่นที่เกินของโซ่ตําแหน่งของม้วนและขนาดเชือกจริงควรตรวจสอบกับการออกแบบการจัดวางภาชนะ.
• อุปกรณ์ที่ถือไว้ควรคงไว้อย่างมั่นคงในขณะที่ทํางานและไม่ควรปลดลงอย่างต่อเนื่องไปยังตําแหน่งที่เปิดการเก็บปิ้นและการใช้งานปลดเปลืองเป็นจุดตรวจสอบหลัก.
• สําหรับการจัดตั้งกรอบด้านด้านร่างกายที่เชื่อม SS400มาตรฐานนี้เรียกร้องความแข็งแรงที่เท่าเทียมกับการจัดตั้งเหล็กเหล็กและกําหนดความต้องการวัสดุเพิ่มเติมรอบแหล่งนําโซ่และพื้นที่บรรทุกแกน.
• การเพิ่มน้ําหนักจากเลขที่ 73 เป็นเลขที่ 132 ควรพิจารณาในการจัดการโรงงาน, การยกเรือ, การเข้าถึงดักและการวางแผนรากฐาน
• การตรวจสอบ, ความสามารถติดตามวัสดุ, NDT, การทดสอบภาระและการพิสูจน์ประเภทควรถูกกําหนดโดยขอบเขตการสั่งซื้อและความต้องการประเภทหรือโครงการที่ใช้แทนที่จะคาดว่าเป็นการจัดส่งมาตรฐาน
คุณสมบัติตามสั่ง
• มาตรฐาน: JIS F 2031:1998, แผนที่ 4 → ติดสายสายโซ่ชนิด roller pawl
• การตั้งค่า: รูปแบบ C พร้อมเครื่องนําโซ่ → ตารางที่นํามาตรงกับการจัดตั้งร่างกายในเกณฑ์ 4 รูปที่ 1; รูปแบบ R โดยไม่มีเครื่องนําโซ่ใช้มิติแยก
• เลขหมายเลข: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → เลือกตามกว้างโซ่และการวาดภาชนะ
• ขนาดโซ่ที่ใช้ได้: 70~132 มิลลิเมตร, JIS F 3303 Grade 2 / Grade 3 ฐาน → ขนาดโซ่และเกรดจริงต้องยืนยันก่อนการนําเสนอราคา
• พื้นฐานวัสดุของกรอบด้านร่างกาย: SCW410 หรือ SS400 ตาม JIS F 2031 รายละเอียดแนบ 4 → การสร้าง SS400 ที่เชื่อมต้องรักษาความแข็งแรงที่เท่าเทียมกับการจัดวางเหล็กเหล็ก
• การบําบัดพื้นผิว: Sa 2.5 การทําความสะอาดโดยการระเบิด + epoxy shop primer เป็นจุดอ้างอิงของโครงการ → ระบบเคลือบสุดท้ายปฏิบัติตามรายละเอียดของเรือ / โรงสร้างเรือและไม่ใช่ความต้องการ JIS F 2031 ตามปกติ
• การติดตั้ง: รากฐานตึกที่เชื่อม → เชือกเชือก, การเสริมทับตึก, รายละเอียดการเชื่อมและการเปิดใช้งานต้องได้รับการอนุมัติจากด้านการออกแบบเรือ / โครงสร้างเรือ
• ต้องการใบรับรอง: สามารถรับได้ตามความต้องการของโครงการและขอบเขตของคําสั่ง → วัสดุ, ผู้ผลิตและเอกสารประเภทที่ต้องยืนยันก่อนการสั่งซื้อ
วิธี การ
Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required
การใช้งาน
สถานีท่าแอนเกอร์หน้าเรือ การจัดตั้งลมแอนเกอร์ ระบบโซ่แอนเกอร์สําหรับเรือขนาดใหญ่ เส้นทางโซ่แอนเกอร์ระดับ 2 / 3 โครงการก่อสร้างใหม่ โครงการซ่อมแซมและเปลี่ยน
การรับรองและข้อดี
ใบรับรองและเอกสารการตรวจสอบสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการสั่งซื้อที่ตกลงกัน, ความสามารถติดตามวัสดุและวิธีการอนุมัติของสังคมประเภท
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย
FAQ
Q1: ความแตกต่างหลักระหว่าง JIS F 2031 ใบ C รายการ 4 และใบ R คืออะไร?
A1: รูปแบบ C คือการจัดวาง roller pawl กับคู่นําโซ่ ขณะที่ รูปแบบ R คือการจัดวางที่ไม่มีคู่นําโซ่มิติของม้วนและก๊อปเปิลถูกระบุแยกกันและไม่ควรผสมผสานกัน.
Q2: วิธีการเลือกหมายเลขชื่อที่ถูกต้อง
A2: เลือกหมายเลขนามตามกว้างแอนเกอร์เชือกจริง, เกรดเชือก, การจัดวางแอนเกอร์ของเรือ, ประเภท JIS ที่จําเป็น, สายเชือก, ด้านทํางาน, มูลนิธิและภาพวาดที่อนุมัติระยะ 70 ∼ 132 มิลลิเมตรในหน้านี้สําหรับตารางแบบ C ที่นํามา.
Q3: ฐานการออกแบบของ JIS ประเภท A / ประเภท B หมายถึงการปิดมี SWL ที่ตีพิมพ์?
A3: เลข JIS F 2031 กําหนดความต้องการความแข็งแรงของประเภทที่เกี่ยวข้องกับภาระหักนามของโซ่ที่ใช้ได้ ฐานการออกแบบประเภทเหล่านี้ไม่ควรเขียนใหม่เป็น SWL สินค้าคงที่เกรดโซ่, ฐานการออกแบบ, ความต้องการการทดสอบและขอบเขตการอนุมัติประเภทต้องถูกยืนยันสําหรับโครงการ
