ล้อลูกกลิ้งโซ่สมอสำหรับไกด์โซ่ดาดฟ้าเรือ | ซีบี/ที 290

ภาพรวมผลิตภัณฑ์

ล้อลูกกลิ้งโซ่สมอเรือ CB/T 290 เป็นไกด์โซ่บนดาดฟ้าเรือที่ใช้ในการควบคุมทิศทางการทำงานของโซ่สมอในการจัดการการจัดการสมอ ส่วนใหญ่จะใช้สำหรับการนำโซ่ซ้าย-ขวาและการเคลื่อนตัวของโซ่ที่นุ่มนวลขึ้น แทนที่จะใช้การยึดหรือล็อคโซ่ ในการจัดวางดาดฟ้าโดยทั่วไป จะมีการติดตั้งร่วมกับตัวหยุดโซ่กิโยตินเหล็กหล่อ และวางไว้ระหว่างตัวหยุดโซ่และกระจกบังลมสมอตามแบบของเรือ

ล้อลูกกลิ้งทำขึ้นสำหรับโซ่พุกที่มีเส้นผ่านศูนย์กลางระบุตั้งแต่ 12.5 มม. ถึง 68 มม. และสามารถใช้ร่วมกับการติดตั้งบนดาดฟ้าแบบเชื่อมหรือการติดตั้งแบบสลักเกลียวได้ตามความต้องการในการติดตั้ง ล้อเหล็กหล่อหมุนไปรอบๆ เพลาที่ทาจาระบีอย่างดี ช่วยให้โซ่เคลื่อนตัวได้ราบรื่นยิ่งขึ้น ในขณะเดียวกันก็ลดการลากระหว่างโซ่และอุปกรณ์ดาดฟ้า รายละเอียดการติดตั้งขั้นสุดท้าย ทิศทางของสายโซ่ การเสริมดาดฟ้า และขอบเขตใบรับรองควรได้รับการยืนยันตามแบบของโครงการ

ข้อมูลจำเพาะด่วน

• ฟังก์ชั่นผลิตภัณฑ์: คู่มือลูกกลิ้งโซ่สมอ → นำทางทิศทางโซ่สมอและช่วยให้โซ่เคลื่อนที่ได้อย่างราบรื่น มันไม่ใช่ตัวกั้นโซ่
• มาตรฐาน: CB/T 290-1995 → ข้อมูลอ้างอิงสำหรับการเลือกรุ่น ขนาดหลัก และน้ำหนักสำหรับล้อลูกกลิ้งโซ่สมอเรือ
• การติดตั้งโดยทั่วไป: ระหว่างตัวกั้นโซ่กิโยตินเหล็กหล่อและกระจกบังลม → ใช้เป็นตัวนำโซ่ในการจัดเรียงจุดยึดดาดฟ้า
• ช่วงเส้นผ่านศูนย์กลางของโซ่: 12.5 มม. ถึง 68 มม. → ครอบคลุมขนาดโซ่สมอเรือขนาดเล็กและขนาดกลางทั่วไปในตารางที่ให้มา
• ช่วงน้ำหนัก: 12.7 กก. ถึง 832.3 กก. → มีประโยชน์สำหรับการขนย้าย การบรรจุ การประมาณค่าขนส่ง และการวางแผนการติดตั้งดาดฟ้า
• วัสดุหลัก: เหล็กหล่อ ZG230-450 สแตนเลส และเหล็ก C-Mn ตามข้อกำหนดที่ให้มา → ควรยืนยันขอบเขตวัสดุขั้นสุดท้ายก่อนสั่งซื้อ
• การหล่อลื่นเพลา: การจัดเรียงเพลาด้วยจาระบีอย่างดี → รองรับการหมุนลูกกลิ้งที่ยืดหยุ่นและการบำรุงรักษาง่ายขึ้น
• การรักษาพื้นผิว: การพ่น Sa 2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้นเพื่อใช้อ้างอิง → การขัดเงา สังกะสี หรือการตกแต่งแบบกำหนดเองสามารถพูดคุยได้ตามความต้องการของโครงการ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและสอบถามข้อมูล

ขั้นตอนที่ 1: ยืนยันล้อลูกกลิ้งโซ่สมอ CB/T 290-1995 และเลือกประเภท 14 ถึงประเภท 68 ตามเส้นผ่านศูนย์กลางโซ่สมอที่ระบุ

ขั้นตอนที่ 2: ยืนยันการจัดเรียงดาดฟ้า โดยเฉพาะสายโซ่ระหว่างตัวกั้นโซ่กิโยตินเหล็กหล่อและกระจกบังลม

ขั้นตอนที่ 3: ยืนยันว่าล้อลูกกลิ้งจะเชื่อมบนดาดฟ้าหรือยึดเข้ากับฐานยึด การเสริมแรงดาดฟ้าและรายละเอียดสลักเกลียว / การเชื่อมควรเป็นไปตามแบบร่างของเรือ

ขั้นตอนที่ 4: ยืนยันทิศทางนำโซ่ ประเภทตัวหยุดโซ่ ตำแหน่งกระจกลม และตรวจสอบว่าจำเป็นต้องใช้ลูกกลิ้งสำหรับการสร้างใหม่ การเปลี่ยน หรือการซ่อมแซม

ขั้นตอนที่ 5: ยืนยันความต้องการวัสดุ การจัดเตรียมการหล่อลื่นเพลา การรักษาพื้นผิว และข้อกำหนดสแตนเลสหรือสังกะสีก่อนเสนอราคา

ขั้นตอนที่ 6: ยืนยันขอบเขตใบรับรองก่อนสั่งซื้อ: ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้นเรียน การตรวจสอบพยาน หรือข้อกำหนดของโครงการอื่น ๆ

ขั้นตอนที่ 7: ระบุปริมาณ ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ ภาพวาด GA ภาพวาดการติดตั้ง และรูปถ่ายอ้างอิง หากมี

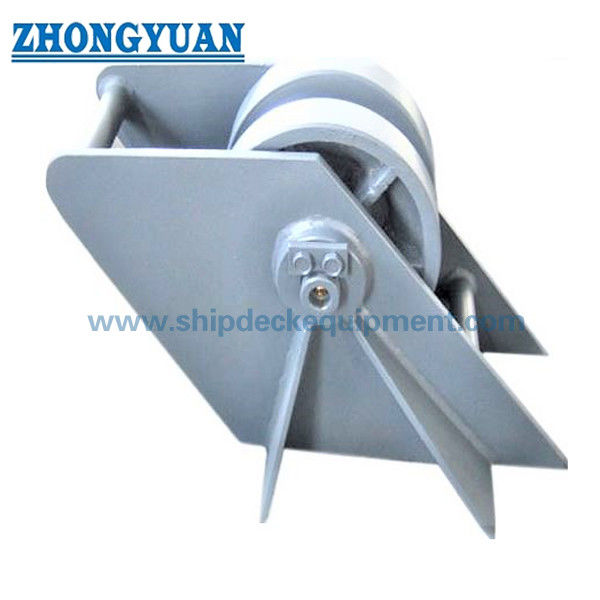

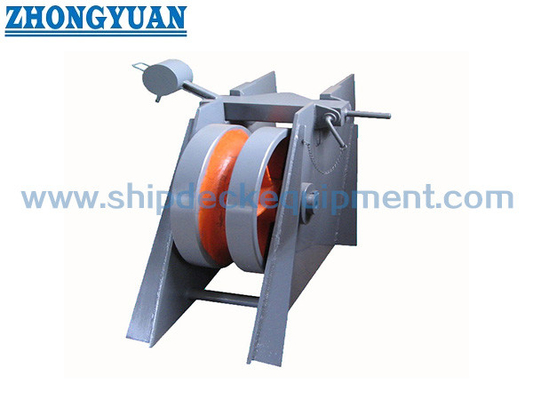

โครงสร้าง

ล้อลูกกลิ้งเหล็กหล่อ | เพลาหล่อลื่นด้วยจาระบี | เหล็กเหนียว / ผนังข้างเหล็ก C-Mn | ส่วนต่อประสานการติดตั้งแบบเชื่อมหรือสลักเกลียว ร่องหน้าสัมผัสโซ่สมอ | การจัดเรียงไกด์ทิศทางโซ่ | เลือกซื้อสีรองพื้นหรือการรักษาพื้นผิวที่ระบุ

ข้อดีของการนำโซ่และวิศวกรรม

• ผลิตภัณฑ์นี้ได้รับการออกแบบให้เป็นตัวนำโซ่พุกสำหรับการควบคุมทิศทาง การยึดโซ่ การล็อค และการยึดโหลดควรได้รับการจัดการโดยใช้ตัวหยุดโซ่สมอที่เข้าคู่กัน
• ล้อลูกกลิ้งช่วยนำโซ่สมอไปทางซ้ายหรือขวาในการจัดเรียงตะกั่วของกระดาน ลดการลากโซ่โดยตรงบนโครงสร้างกระดานคงที่
• เพลาที่ทาน้ำมันอย่างดีช่วยให้ล้อหมุนได้อย่างยืดหยุ่นมากขึ้นในระหว่างการเคลื่อนที่ของโซ่ ซึ่งเป็นสิ่งสำคัญสำหรับการผ่านโซ่พุกได้อย่างราบรื่นและการเข้าถึงการบำรุงรักษา
• สามารถจัดเรียงผลิตภัณฑ์โดยใช้ตัวหยุดโซ่กิโยตินเหล็กหล่อและกระจกยึดสมอ แต่ตำแหน่งจริงควรเป็นไปตามแบบร่าง GA ของเรือและโครงร่างอุปกรณ์ดาดฟ้า
• ช่วงขนาดที่ให้มาตั้งแต่ประเภท 14 ถึงประเภท 68 ช่วยให้สามารถเลือกตามเส้นผ่านศูนย์กลางของโซ่ แทนที่จะใช้ตัวนำขนาดใหญ่โดยไม่ต้องตรวจสอบเส้นทางนำโซ่
• การติดตั้งแบบเชื่อมหรือแบบสลักเกลียวสามารถพูดคุยได้ตามโครงสร้างของถัง การเสริมแรงดาดฟ้า แผ่นยึด เกรดโบลต์ และรายละเอียดการเชื่อม ควรได้รับการยืนยันจากอู่ต่อเรือหรือสำนักงานออกแบบ
• การเตรียมพื้นผิว เช่น การพ่น Sa 2.5 และสีรองพื้นอีพ็อกซี่ช่วยเตรียมผลิตภัณฑ์สำหรับระบบการเคลือบทางทะเล ในขณะที่การเคลือบขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการพ่นสีเรือ

คุณสมบัติที่กำหนดเอง

• มาตรฐาน: CB/T 290-1995 → ใช้เป็นข้อมูลอ้างอิงหลักสำหรับรุ่น ล้อโซ่สมอ ขนาด และน้ำหนัก
• ประเภทผลิตภัณฑ์: ล้อลูกกลิ้งโซ่พุก → ไกด์ทิศทางโซ่สำหรับการจัดเรียงพุกดาดฟ้า ไม่ใช่ตัวกั้นโซ่
• เส้นผ่านศูนย์กลางโซ่: 12.5–68 มม. → เลือกประเภทล้อลูกกลิ้งตามขนาดโซ่พุกที่ระบุในแบบร่างภาชนะ
• ตำแหน่งการติดตั้ง: ระหว่างตัวหยุดโซ่และกว้านสมอ → การจัดเรียงทั่วไปเมื่อใช้กับตัวหยุดโซ่กิโยตินเหล็กหล่อ ตำแหน่งสุดท้ายควรได้รับการยืนยันด้วยภาพวาดของ GA
• รูปแบบการติดตั้ง: เชื่อมบนดาดฟ้าหรือการติดตั้งแบบสลักเกลียว → ยืนยันวิธีการติดตั้ง ฐานราก และการเสริมแรงก่อนการผลิต
• วัสดุล้อ: เหล็กหล่อ ZG230-450 ตามข้อกำหนดที่ให้มา → ควรยืนยันการตรวจสอบย้อนกลับของวัสดุขั้นสุดท้ายและขอบเขตใบรับรองก่อนสั่งซื้อ
• ผนังด้านข้าง / วัสดุรองรับ: เหล็กเหนียวหรือเหล็ก C-Mn ตามข้อกำหนดที่ให้มา → เกรดเหล็กจริงควรเป็นไปตามข้อกำหนดของโครงการ
• การหล่อลื่นเพลา: เพลาที่ทาจารบีอย่างดี → รองรับการหมุนลูกกลิ้งที่ยืดหยุ่น และช่วยลดความยากลำบากในการบำรุงรักษา
• การรักษาพื้นผิว: การพ่น Sa 2.5 + สีรองพื้นอีพ็อกซี่ ขัดเงา ชุบสังกะสีหรือปรับแต่ง → ระบบการเคลือบขั้นสุดท้ายควรได้รับการยืนยันตามข้อกำหนดของโครงการ
• ข้อกำหนดใบรับรอง: มีให้ตามความต้องการของโครงการ → การอนุมัติชั้นเรียนหรือการตรวจสอบพยานควรได้รับการยืนยันก่อนใบเสนอราคา

มันทำงานอย่างไร

โซ่พุกเคลื่อนจากด้านเครื่องกว้าน → โซ่สัมผัสกับล้อลูกกลิ้งที่กำลังหมุน → เพลาที่มีจาระบีอย่างดีรองรับการหมุนของล้ออย่างราบรื่น → ลูกกลิ้งนำทิศทางโซ่ไปทางตัวหยุดโซ่ / เส้นทางนำโซ่ → ตัวหยุดโซ่ช่วยยึดหรือล็อคเมื่อจำเป็น

การใช้งาน

เรือเล็กและขนาดกลาง | การจัดเตรียมคู่มือโซ่สมอเรือ | การติดตั้งสมอกระจกและสต๊อปเปอร์โซ่ | ตัวช่วยระบุตำแหน่งช่องจุดยึด | โครงการสร้างใหม่ | การเปลี่ยนและซ่อมแซมอุปกรณ์นำโซ่ดาดฟ้า

การรับรองและข้อดี

สามารถจัดเตรียมใบรับรองได้ตามความต้องการของโครงการ ขอบเขตการตรวจสอบ การตรวจสอบย้อนกลับของวัสดุ และขั้นตอนการอนุมัติในชั้นเรียน

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

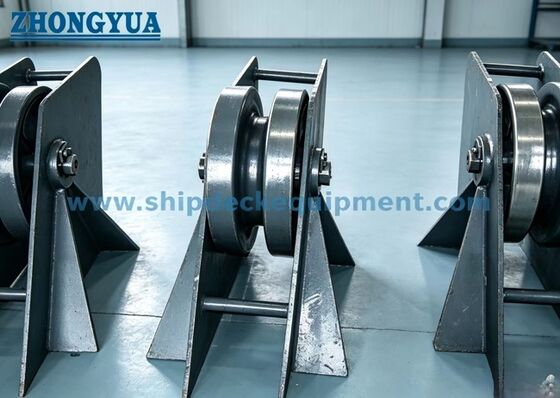

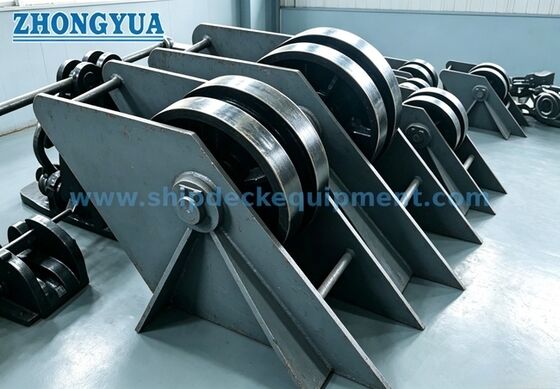

การวาดภาพและภาพถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ล้อโซ่พุก CB/T 290 เป็นตัวหยุดโซ่หรือไม่

A1: ไม่ใช่ ผลิตภัณฑ์นี้ใช้เพื่อกำหนดทิศทางของโซ่พุกและช่วยให้การเคลื่อนที่ของโซ่นุ่มนวลขึ้น ไม่ควรเรียกว่าเป็นตัวหยุดโซ่ ควรจัดให้มีการยึดหรือการล็อคโซ่โดยตัวหยุดโซ่สมอที่เข้าคู่กันตามการจัดวางภาชนะ

Q2: ควรเลือกประเภทล้อลูกกลิ้งที่ถูกต้องอย่างไร?

A2: เลือกประเภทตามเส้นผ่านศูนย์กลางของโซ่พุกที่ระบุ ทิศทางของสายโซ่ การจัดเรียงดาดฟ้า ตำแหน่งตัวกั้นโซ่ ตำแหน่งกระจกบังลม และพื้นที่ติดตั้งที่มีอยู่ ตารางที่ให้มาจะแสดงขนาดและน้ำหนักหลักสำหรับการเลือกและการเสนอราคาเบื้องต้น
