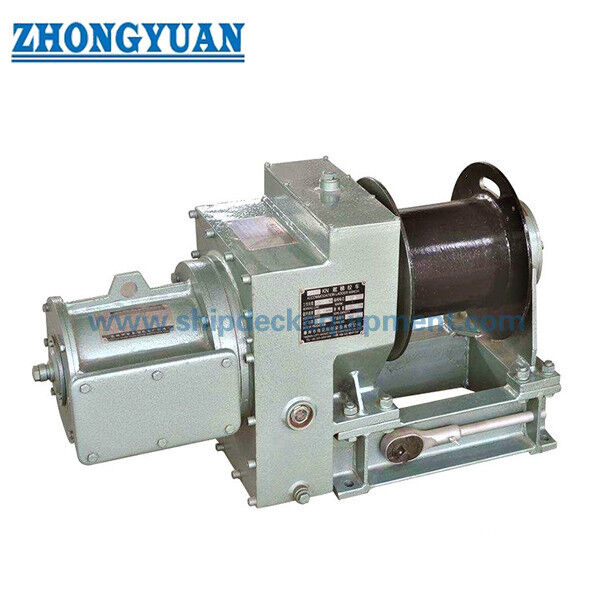

10/16 kN ISO 7364 รอกบันไดไฟฟ้าสำหรับที่พักอาศัย | ดรัมเดี่ยวพร้อมระบบสำรองแบบแมนนวล

10/16 kN ISO 7364 กว้านบันไดที่พักไฟฟ้า | ดรัมเดี่ยวพร้อมการสำรองข้อมูลแบบแมนนวล

ภาพรวมผลิตภัณฑ์

เครื่องกว้านบันไดที่พักแบบใช้ไฟฟ้าขนาด 10 kN และ 16 kN เป็นเครื่องจักรบนดาดฟ้าเรือโดยเฉพาะสำหรับการยก ลดระดับ ยึด และจัดเก็บบันไดที่พักทางทะเล กว้านใช้มอเตอร์ไฟฟ้าสำหรับการทำงานแบบขับเคลื่อนตามปกติ และมีระบบขับเคลื่อนแบบแมนนวลสำหรับการทำงานฉุกเฉินเมื่อไฟฟ้าไม่สามารถใช้ได้ ดรัมเดี่ยวจะเก็บเชือกลวดช่วงล่าง ในขณะที่เกียร์ทดและอุปกรณ์จับยึดจะควบคุมการเคลื่อนตัวของบันไดและยึดดรัมเมื่อหยุดระบบขับเคลื่อน

ผลิตภัณฑ์นี้ได้รับการออกแบบและทดสอบตามข้อกำหนดที่พัก-บันได-กว้านของ ISO 7364:2016 สำหรับโครงการในจีน มาตรฐานระดับชาติที่เทียบเท่าในปัจจุบันคือ GB/T 1392-2021 ซึ่งใช้ ISO 7364:2016 เช่นเดียวกัน ไม่ควรใช้ GB/T 1392-1985 ที่ล้าสมัยและการอ้างอิง “ISO 7363” ที่ไม่ถูกต้องบนหน้าผลิตภัณฑ์ปัจจุบัน กว้านนี้ใช้สำหรับการขนย้ายบันไดที่พัก ไม่ใช่รอกนำร่องแบบกลไก และไม่ควรเรียกว่ากว้านสำหรับยกบันไดนำร่อง

ข้อมูลจำเพาะด่วน

• มาตรฐาน: ISO 7364:2016 → มาตรฐานสากลที่เผยแพร่ในปัจจุบันสำหรับการออกแบบและการทดสอบกว้านบันไดที่พัก GB/T 1392-2021 คือการปรับใช้ของจีนที่เหมือนกันในปัจจุบัน
• ขนาดที่กำหนด/โหลดของดรัม: 10 kN หรือ 16 kN → ขนาดที่กำหนดสอดคล้องกับปริมาณของดรัมที่กำหนดโดย ISO ไม่ใช่ SWL ทั่วไป
• น้ำหนักบรรทุก: 30 kN หรือ 48 kN → ISO 7364 กำหนดน้ำหนักบรรทุกอย่างน้อย 3 เท่าของน้ำหนักบรรทุกในถัง
• ระบบขับเคลื่อน: มอเตอร์ไฟฟ้าพร้อมระบบสำรองแบบแมนนวล → ต้องใช้กว้านขับเคลื่อนเพื่อให้สามารถยกและลดระดับแบบแมนนวลได้เมื่อไม่มีไฟฟ้า
• ความเร็วในการยก: 8.09 / 10 ม./นาที ที่ 10 kN; 9.85 / 11.64 ม./นาที เป็นเวลา 16 kN → ค่าแหล่งที่มาดูเหมือนจะสอดคล้องกับจุดการทำงาน 50 / 60 Hz และควรได้รับการยืนยันโดยเทียบกับข้อมูลมอเตอร์และกระปุกเกียร์
• การจัดเรียงถัง: ถังเดี่ยว ขดลวด 3 ชั้นในข้อมูลรุ่นที่ให้มา → ความจุของถัง 37 ม. สำหรับ 10 kN และ 50 ม. สำหรับ 16 kN
• ฟังก์ชันด้านความปลอดภัย: อุปกรณ์ยึดอัตโนมัติ ระบบหยุดฉุกเฉินในพื้นที่ ระบบหยุดฉุกเฉินในพื้นที่ ระบบป้องกันการสูญเสียพลังงาน และการป้องกันมือหมุน → สิ่งเหล่านี้คือข้อกำหนดการออกแบบหลักของ ISO 7364
• การควบคุม: การดำเนินการในพื้นที่และ/หรือระยะไกลเฉพาะโครงการ → ISO 7364 กำหนดให้มีการหยุดฉุกเฉินในพื้นที่ รีโมทคอนโทรลเป็นตัวเลือกเพิ่มเติมของโปรเจ็กต์และไม่ได้แทนที่ฟังก์ชันหยุดฉุกเฉินในเครื่อง

กว้านทำอะไร

ในระหว่างการใช้งาน ผู้ปฏิบัติงานจะปล่อยพื้นที่จัดเก็บและลดบันไดที่พักลงภายใต้การควบคุมการหมุนของดรัม ในระหว่างการพักฟื้น ระบบขับเคลื่อนไฟฟ้าจะยกบันไดไปยังตำแหน่งจัดเก็บที่ต้องการ เมื่อไดรฟ์หยุดทำงานหรือไฟฟ้าดับ อุปกรณ์จับต้องป้องกันการหมุนของดรัมโดยไม่ได้ตั้งใจ ระบบขับเคลื่อนแบบแมนนวลเป็นวิธีฉุกเฉินในการยกหรือลดบันไดที่พักโดยไม่ต้องใช้มอเตอร์ไฟฟ้า

ในกรณีที่ใช้บันไดที่พักเป็นส่วนหนึ่งของการจัดการแบบรวมการนำร่องและการถ่ายโอนที่ได้รับอนุมัติ กว้านนี้จะรองรับเฉพาะส่วนประกอบของบันไดที่พักเท่านั้น บันไดนำร่องยังคงเป็นรายการแยกต่างหาก รอกนักบินแบบกลไกเป็นสิ่งต้องห้ามภายใต้ข้อกำหนดการขนย้ายนักบินของ SOLAS ตั้งแต่วันที่ 1 มกราคม พ.ศ. 2571 มาตรฐานการปฏิบัติงานในการถ่ายโอนนักบินของ IMO ที่ได้รับการแก้ไขยังกำหนดให้มีการป้องกันการทำงานโดยไม่ได้ตั้งใจของกลไกการยกและลดบันไดที่พักระหว่างการเคลื่อนย้ายบุคลากร

คำจำกัดความโหลด ISO 7364 และการเลือกเชือก

• น้ำหนักบรรทุกของดรัม: ความตึงของเชือกสูงสุดที่ทางออกของดรัมเมื่อยกบันไดที่พักที่ไม่ได้บรรทุกด้วยความเร็วที่กำหนดโดยให้เชือกพันเป็นชั้นเดียว หรือเมื่อวางบันไดในตำแหน่งจัดเก็บ
• น้ำหนักบรรทุกที่ถืออยู่: ความตึงของเชือกคงที่สูงสุดที่ทางออกของดรัมในชั้นเดียว ISO 7364 กำหนดให้โหลดในดรัมอย่างน้อยสามเท่า
• ความจุของอุปกรณ์จับยึด: อุปกรณ์จับยึดดรัมจะต้องรับน้ำหนักบรรทุก 1.5 เท่า และทำงานโดยอัตโนมัติเมื่อปิดไดรฟ์หรือไฟฟ้าดับ
• พื้นฐานการออกแบบเชือก: การออกแบบดรัมตามมาตรฐาน ISO 7364 บนเชือกลวดเหล็กชุบสังกะสี 6 × 37 พร้อมแกนไฟเบอร์ เกรดแรงดึง 1,770 N/mm² ตามมาตรฐาน ISO 2408 เชือกประเภทอื่นๆ อาจใช้บริการได้เมื่อเป็นไปตามข้อกำหนดการออกแบบที่ได้รับอนุมัติและความแข็งแรงของเชือก
• เส้นผ่านศูนย์กลางเชือกที่เลือกจริง: ISO 7364 ตารางที่ 1 ให้ 13 มม. สำหรับกว้านแบบดรัมเดี่ยว 10 kN และ 14 มม. สำหรับกว้านแบบดรัมเดี่ยว 16 kN; 15 มม. แสดงอยู่ในวงเล็บเป็นค่าที่รวมอยู่ในข้อกำหนดมาตรฐานแห่งชาติ
• ข้อกำหนดด้านความแข็งแรงของเชือก: ภาระการแตกหักของเชือกลวดเหล็กที่เลือกจริงจะต้องไม่น้อยกว่าห้าเท่าของภาระการยึดที่แท้จริงของเครื่องกว้านบันไดที่พัก หน่วยงานระดับชาติอาจต้องการปัจจัยที่สูงกว่า
• รูปทรงและความจุของดรัม: เส้นผ่านศูนย์กลางของดรัมต้องไม่น้อยกว่า 14 เท่าของเส้นผ่านศูนย์กลางเชือกในตารางที่ 1 หน้าแปลนยื่นออกมามีเส้นผ่านศูนย์กลางเชือกอย่างน้อย 1.5 เส้นเหนือชั้นนอกสุด ความยาวของเชือกที่ใช้งานอย่างมีประสิทธิภาพจะถูกพันไม่เกินสามชั้น ในขณะที่เชือกเต็มจะถูกพันไม่เกินห้าชั้น

พารามิเตอร์ทางเทคนิคหลัก

ไดรฟ์ไฟฟ้า อุปกรณ์จับยึด และการทำงานแบบแมนนวล

• มอเตอร์ไฟฟ้าและกระปุกเกียร์ → ให้การยกและลดกำลังแบบปกติ อัตรามอเตอร์จะจับคู่กับโหลดของดรัม ความเร็ว อัตราส่วนการส่งผ่าน หน้าที่ แรงดันไฟฟ้าของเรือ และความถี่
• อุปกรณ์จับยึดอัตโนมัติ → ต้องเก็บดรัมไว้เมื่อปิดระบบขับเคลื่อนหรือสูญเสียกำลังในการขนส่ง และต้องทนต่อสภาวะการยึดคงที่ที่ต้องการ
• ระบบขับเคลื่อนแบบแมนนวล → จำเป็นต้องใช้กับกว้านขับเคลื่อน เพื่อให้สามารถยกหรือลดบันไดที่พักได้โดยไม่ต้องใช้ไฟฟ้า
• ความปลอดภัยของข้อเหวี่ยง: การจัดเรียงเกียร์ธรรมดาจะต้องปกป้องผู้ควบคุมจากมือหมุนข้อเหวี่ยง วิธีการเชื่อมต่อหรือการแยกชิ้นส่วนโดยละเอียดควรเป็นไปตามการออกแบบเครื่องกว้านที่ได้รับอนุมัติ
• การหยุดฉุกเฉินในพื้นที่ → กำหนดโดย ISO 7364 และควรหยุดกว้านทันทีและเชื่อถือได้ในระหว่างการเคลื่อนย้ายบันได
• การควบคุมระยะไกล: การดำเนินการระยะไกลอาจเป็นทางเลือกของโครงการ แต่ ISO 7364 กำหนดให้มีการหยุดฉุกเฉินเฉพาะที่ รีโมทคอนโทรลไม่สามารถแทนที่ฟังก์ชันความปลอดภัยในพื้นที่นั้นได้

ส่วนเชื่อมต่อดรัม ลวดสลิง และบันได

• ยืนยันน้ำหนักตายของบันไดที่พัก จำนวนเชือกแขวน การจัดเรียง รอก/เส้นผ่านศูนย์กลางของมัด การเคลื่อนที่ของบันได ตำแหน่งจัดเก็บ และความยาวของเชือกที่ต้องการ ก่อนที่จะแก้ไขความจุของถัง
• สำหรับกว้านแบบดรัมเดี่ยว ISO 7364 ตารางที่ 1 ให้เส้นผ่านศูนย์กลางลวดสลิงที่เลือกจริง 13 มม. สำหรับขนาดระบุ 10 และ 14 มม. สำหรับขนาดระบุ 16; 15 มม. ปรากฏในวงเล็บเป็นค่ามาตรฐานระดับชาติ ภาระการหักเชือกจริงจะต้องมีค่าอย่างน้อยห้าเท่าของภาระการยึดจริง
• มุมของกองเชือกและตะกั่วจากถังหนึ่งไปยังอีกมัดควรได้รับการจัดวางเพื่อให้ม้วนได้สม่ำเสมอ และหลีกเลี่ยงการเสียดสี ม้วนข้าม หรือความเสียหายของเชือกในท้องถิ่น
• การยึดปลายเชือก การเลี้ยวที่ยึดไว้ ระยะห่างจากหน้าแปลนดรัม ความยาวของเชือกที่ใช้งาน และชั้นการม้วนจะต้องเป็นไปตามการออกแบบเครื่องกว้านที่ได้รับอนุมัติ ISO 7364 จำกัดความยาวการทำงานที่มีประสิทธิภาพไม่เกินสามชั้น และเชือกทั้งหมดไม่เกินห้าชั้น
• เชือกลวดเหล็กชุบสังกะสี มัด หมุด จุดแขวนบันได และสิ่งที่แนบมากับโครงสร้างควรได้รับการตรวจสอบว่าเป็นระบบบันไดที่พักที่สมบูรณ์เพียงระบบเดียว แทนที่จะเป็นส่วนประกอบที่แยกเดี่ยว

การยอมรับจากโรงงานและการทดสอบออนบอร์ด

• การทดสอบจากโรงงานขณะไม่มีโหลด → ISO 7364 ใช้เวลาทำงานต่อเนื่อง 10 นาที 5 นาทีในแต่ละทิศทาง โดยมีการตรวจสอบอุณหภูมิตลับลูกปืน
• การทดสอบโรงงานที่บรรทุกของในถัง → ดำเนินการผ่านรอบการยกและการยกภายใต้ภาระของถัง รวมถึงการลากเข้าโดยจ่ายออกไปอย่างน้อยหนึ่งในสามของความจุของเชือกของถัง
• การตรวจสอบโอเวอร์โหลดของตัวขับ → ตัวขับกว้านจะต้องทนทานต่อน้ำหนักของดรัม 1.5 เท่าเป็นเวลา 2 นาทีในระหว่างการยกโดยไม่เกิดข้อผิดพลาด
• การตรวจสอบการหยุดฉุกเฉิน → ใช้งานการหยุดฉุกเฉินในขณะที่บันไดกำลังยกหรือลดระดับลง และยืนยันการหยุดทันทีและเชื่อถือได้
• การทดสอบการยึดอยู่กับที่ → ใช้แรงยึด 1.5 เท่าด้วยเชือกในชั้นเดียว และยืนยันว่าอุปกรณ์ยึดจะป้องกันการหมุนของดรัม สำหรับกว้านแบบเชือกเดียว ISO ตารางที่ 1 ให้เชือกทดสอบ 18 มม. สำหรับเชือกทดสอบขนาดระบุ 10 และ 22 มม. สำหรับขนาดระบุ 16 สำหรับขั้นตอนการทดสอบโหลดนี้
• การทดสอบบนเครื่อง → ทดสอบกว้านโดยเป็นส่วนหนึ่งของการติดตั้งบันไดที่พักที่สมบูรณ์ รวมถึงการยก/ลดความสูงเต็มความสูง และน้ำหนักบรรทุกของชุดบันไดคงที่ตามมาตรฐานแลดเดอร์ที่เกี่ยวข้อง
• บันทึกการตรวจสอบ → ผลการทดสอบในโรงงานและบนเรือ ใบรับรองเชือก ข้อมูลไฟฟ้า และบันทึกพยานในชั้นเรียนควรได้รับการเก็บรักษาไว้ตามขอบเขตการตรวจสอบและการรับรองที่ตกลงกันไว้

โครงสร้าง

มอเตอร์ไฟฟ้า | กล่องลดเกียร์ | กลองเชือกเดี่ยว | เพลาดรัมและแบริ่ง | อุปกรณ์ยึด/เบรกอัตโนมัติ | ไดรฟ์ฉุกเฉินแบบแมนนวล | หยุดฉุกเฉินในพื้นที่ | สวิตช์ควบคุม / แผงควบคุม | โครงฐาน | การยึดลวดสลิงและการจัดเรียงตัวป้องกัน

คู่มือการเลือกและสอบถามข้อมูล

ขั้นตอนที่ 1:ยืนยันขนาดที่ระบุ/น้ำหนักบรรทุกของดรัม: 10 kN หรือ 16 kN และจัดเตรียมน้ำหนักที่พัก-บันได ภาพวาดการจัดเรียง ปริมาณเชือกแขวน ระยะเคลื่อนที่ และตำแหน่งการจัดเก็บ

ขั้นตอนที่ 2: ยืนยันการจัดเรียงเชือก ISO 7364: เส้นผ่านศูนย์กลางของเชือกที่เลือกจริง 13 มม. สำหรับรุ่นกลองเดี่ยว 10 kN หรือ 14 มม. สำหรับรุ่นกลองเดี่ยว 16 kN (15 มม. ในกรณีที่กำหนดโดยมาตรฐานแห่งชาติที่เกี่ยวข้อง) พร้อมด้วยโครงสร้างเชือก น้ำหนักที่ได้รับการรับรอง การจัดเรียงมัด ความจุของกลอง และการจัดเรียงบันไดหนึ่งหรือสองเชือก

ขั้นตอนที่ 3:ตรวจสอบแหล่งจ่ายไฟ: 380 V 50 Hz, 440 V 60 Hz หรืออื่น ๆ หน้าที่ของมอเตอร์ วิธีการสตาร์ท การป้องกันเปลือกหุ้ม ชั้นฉนวน แรงดันไฟฟ้าควบคุม และทิศทางการเข้าสายเคเบิล

ขั้นตอนที่ 4:ยืนยันข้อกำหนดในการควบคุมในพื้นที่/จากระยะไกล ตำแหน่งหยุดฉุกเฉิน ลิมิตสวิตช์ การระงับไฟฟ้าขัดข้อง อินเตอร์ล็อคแบบแมนนวลไดรฟ์ และที่เก็บบันไดหรืออินเตอร์ล็อคจำกัดการเคลื่อนที่

ขั้นตอนที่ 5:ให้ข้อมูลการติดตั้ง: การจัดเรียงทางขวา/ซ้าย การเขียนแบบดาดฟ้าหรือฐานราก รูปแบบรูยึด เชือกลวด พื้นที่บำรุงรักษา ระบบป้องกันการกัดกร่อน และการเข้าถึงเพื่อถอดออก

ขั้นตอนที่ 6:ยืนยันสมาคมชั้นเรียน ข้อกำหนดธง พยานทดสอบในโรงงานและบนเรือ ขอบเขตใบรับรอง ปริมาณ ปลายทางในการจัดส่ง เวลาจัดส่งที่ต้องการ และ GA บันไดที่พักที่ได้รับอนุมัติ หากมี

การใช้งาน

เรือค้าขาย | ผู้ให้บริการเทกอง | เรือบรรทุกน้ำมัน | เรือคอนเทนเนอร์ | เรือบรรทุกสินค้าทั่วไป | เรือทำงานและบริการ | บันไดที่พักเที่ยวบินเดียว | ที่พัก-บันไดที่ใช้ในการจัดเตรียมการนำร่องและการโอนย้ายที่ได้รับอนุมัติ

การรับรองและเอกสารประกอบ

การสำรวจการจำแนกประเภท ใบรับรองการทดสอบของผู้ผลิต ใบรับรองวัสดุ ใบรับรองเชือกลวด บันทึกการทดสอบการยอมรับของโรงงาน เอกสารประกอบอุปกรณ์ไฟฟ้า และการพยานในการทดสอบบนเรือสามารถจัดเรียงได้ตามประเภทของเรือ ข้อกำหนดธง การจัดเตรียมบันไดที่พักที่ได้รับอนุมัติ และขอบเขตการสั่งซื้อ ใบรับรองจะไม่รวมอยู่ในกว้านทุกตัวโดยอัตโนมัติ

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

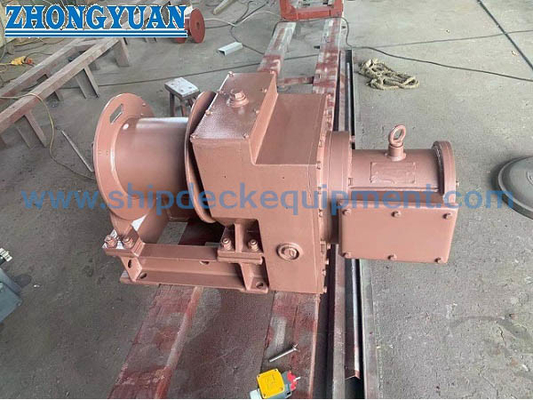

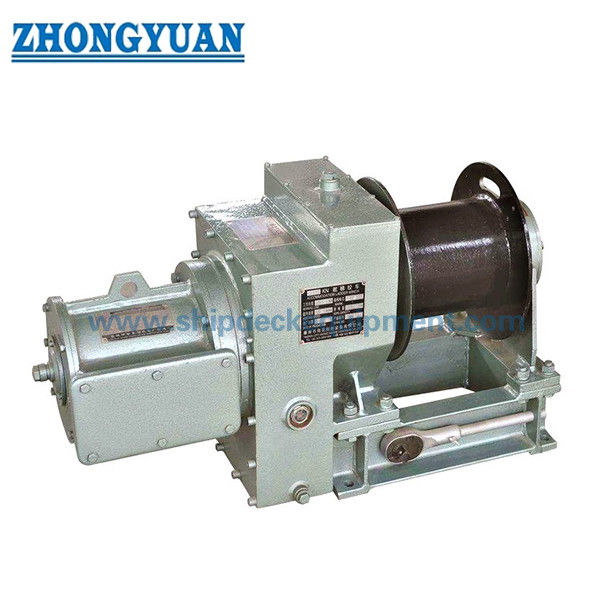

การวาดภาพและภาพถ่าย

คำถามที่พบบ่อย

ไตรมาสที่ 1:อะไรคือความแตกต่างระหว่างน้ำหนักบรรทุกในดรัมและน้ำหนักบรรทุกที่ถืออยู่?

A1:น้ำหนักบรรทุกของดรัมคือความตึงของเชือกสูงสุดที่กำหนดโดย ISO ในระหว่างการยกปกติด้วยความเร็วที่กำหนด หรือเมื่อวางบันไดในตำแหน่งจัดเก็บ น้ำหนักบรรทุกที่ถืออยู่คือความตึงของเชือกคงที่สูงสุดที่ทางออกของถัง และต้องมีอย่างน้อย 3 เท่าของน้ำหนักบรรทุกในถัง สำหรับขนาดที่กำหนด 10 kN และ 16 kN โหลดการยึดที่สอดคล้องกันคือ 30 kN และ 48 kN

ไตรมาสที่ 2:ISO 7364 ระบุเส้นผ่านศูนย์กลางของลวดสลิงไว้สำหรับวินซ์ดรัมเดี่ยวขนาด 10 kN และ 16 kN

A2:ISO 7364 ตารางที่ 1 ให้ 13 มม. เป็นเส้นผ่านศูนย์กลางของเชือกลวดเหล็กที่เลือกจริงสำหรับกว้านแบบดรัมเดี่ยว 10 kN และ 14 มม. สำหรับกว้านแบบดรัมเดี่ยว 16 kN 15 มม. แสดงอยู่ในวงเล็บเป็นค่าที่รวมอยู่ในข้อกำหนดมาตรฐานแห่งชาติ ค่า 18 มม. และ 22 มม. ที่แยกกันในตารางที่ 1 ใช้สำหรับขั้นตอนการทดสอบโหลดของกว้าน ไม่ใช่เส้นผ่านศูนย์กลางของเชือกบริการปกติ ในทุกกรณี เชือกที่เลือกจริงจะต้องเป็นไปตามปัจจัยด้านความปลอดภัยในการแตกหักที่กำหนดโดยสัมพันธ์กับภาระการยึดจริง

ไตรมาสที่ 3:กว้านนี้สามารถใช้เป็นรอกบันไดนำร่องได้หรือไม่

A3:เลขที่ ISO 7364 ครอบคลุมถึงเครื่องกว้านบันไดที่พัก ในกรณีที่บันไดที่พักเป็นส่วนหนึ่งของการจัดการแบบผสมผสานระหว่างนักบินและการโอน กว้านนี้อาจจัดการกับส่วนประกอบของบันไดที่พักได้ แต่ตัวบันไดนำร่องนั้นแยกจากกัน และรอกนำร่องแบบกลไกนั้นไม่ได้รับอนุญาตตามข้อกำหนดในการย้ายนักบินของ SOLAS
