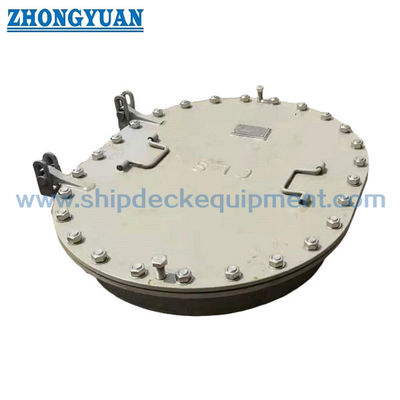

CB / T 4392 ประเภท EA ยกวงรีหลายสลักเกลียวฝาปิดท่อระบายพร้อมบานพับชุดอุปกรณ์ทางทะเล
รายละเอียดสินค้า:
| เอกสาร: | Marine manhole cover CBT 43...14.pdf |
|
ข้อมูลรายละเอียด |
|||
| Standard: | CB/T 4392-2014 | Type: | EB, raised coaming, oval type, hinged |
|---|---|---|---|
| Weight: | 20.4-165.2kg | Shape: | Oval, Elliptical |
| Bolt & Nut: | Stainless steel, bronze, brass | Material: | Mild Steel, Stainless Steel |
| Coaming Height: | 100mm, or customized | Gasket: | Neoprene, or customized |
| Test: | Hydraulic Pressure Test, Air Test | Dimension: | As Standard or Customized as inquiry |
| Application Type: | Water-tight, Gas Tight, Oil Tight | Surface treatment: | sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available |
| Classification Certificates: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| เน้น: | ฝาปิดท่อระบายน้ำยกทรงวงรี,ฝาปิดท่อระบายน้ำยกทางทะเล,cb/t 4392 ฝาปิดท่อระบายน้ำทางทะเล |
||
รายละเอียดสินค้า
CB/T 4392 ประเภท EA ปกคลุมหลุมหลอดน้ําแบบโอวาลหลายบอลท์
คําอธิบาย:
CB / T 4392 แบบ EA ยกโอวาลหลาย bolts กล่องหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มสามารถใช้กับเรือค้าหลายลํา. การออกแบบและวัสดุตามความต้องการมีให้เลือก หมุนมุมเป็นการทํางานที่ดีที่ช่วยลูกเรือเรือเปิดและปิดประตูได้ง่ายวงแหวน hatch ท็อปของเราถูกตัดจากแผ่นเหล็กเป็นชิ้นเดียวโดยไม่ต้องบัตต์ weld และการทํางานนี้ทําให้แน่ใจว่าไม่มีการรั่วบนพื้นผิวปริมณฑลและมีความแน่นที่ดี.
รายละเอียดเทคนิคหลัก:
- มาตรฐาน: CB/T 4392-2014
- ประเภท: EB, สูง coaming, ประเภทโอวาล, ห่วง;
- น้ําหนัก:20.4-165.2 กิโลกรัม
- รูปทรง: วงกลม, วงกลม;
- โบลท์ & น็อต: สแตนเลส, ทองแดง, ทองแดง
- วัสดุ: เหล็กอ่อน, เหล็กไร้ขัด
- ความสูงการเคลม: 100 มม หรือตามต้องการ
- ก๊าซเกต: นีโอเพรน หรือตามความต้องการ
- การทดสอบ: การทดสอบความดันไฮดรอลิก การทดสอบอากาศ
- ขนาด: ตามมาตรฐานหรือตามความต้องการ
- ประเภทการใช้งาน: กันน้ํา กันก๊าซ กันน้ํามัน
- การบําบัดพื้นผิว: การพัดทรายเป็น S2.5 + 1 ชั้นของ epoxy shop primer, Polished, Galvanized, การบําบัดพื้นผิวตามความต้องการ
- ใบรับรองการจัดหมวดหมู่: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA
ปริมาตรเทคนิคหลัก:
| ขนาดนาม LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | โบลท์ ขนาด |
โบลท์ จํานวน |
น้ําหนัก กก |
| 450X350 | 470 | 370 | 548 | 448 | 598 | 498 | 4 | 4 | 343 | M20 | 18 | 20.4 |
| 6 | 4 | 26.1 | ||||||||||
| 8 | 6 | 34 | ||||||||||
| 10 | 8 | 41.6 | ||||||||||
| 500X400 | 520 | 420 | 598 | 498 | 648 | 548 | 6 | 4 | 376 | 29.4 | ||
| 8 | 6 | 38.4 | ||||||||||
| 10 | 8 | 47.5 | ||||||||||
| 12 | 10 | 56.6 | ||||||||||
| 14 | 12 | 65.7 | ||||||||||
| 600X400 | 620 | 420 | 698 | 498 | 748 | 548 | 8 | 6 | 292 | 20 | 44.2 | |
| 10 | 8 | 54.8 | ||||||||||
| 12 | 10 | 65.4 | ||||||||||
| 14 | 12 | 75.9 | ||||||||||
| 16 | 14 | 86.5 | ||||||||||
| 600X450 | 620 | 470 | 698 | 548 | 748 | 598 | 8 | 6 | 362 | 22 | 46.9 | |
| 10 | 8 | 58 | ||||||||||
| 12 | 10 | 69.2 | ||||||||||
| 14 | 12 | 80.4 | ||||||||||
| 16 | 14 | 91.7 | ||||||||||
| 18 | 16 | 102.9 | ||||||||||
| 800X600 | 820 | 620 | 898 | 698 | 948 | 748 | 12 | 10 | 394 | 26 | 101.9 | |
| 14 | 12 | 118.7 | ||||||||||
| 16 | 14 | 135.4 | ||||||||||
| 18 | 16 | 152.2 | ||||||||||
| 20 | 18 | 169 | ||||||||||
| 22 | 20 | 185.9 | ||||||||||
| 24 | 22 | 202.7 | ||||||||||
| ขนาดนาม LXB |
L1 | B1 | L2 | B2 | L3 | B3 | S | S1 | H | โบลท์ ขนาด |
โบลท์ จํานวน |
น้ําหนัก กก |
| 800X400 | 820 | 420 | 898 | 548 | 948 | 548 | 12 | 10 | 460 | M20 | 24 | 83.4 |
| 14 | 12 | 97 | ||||||||||
| 16 | 14 | 110.6 | ||||||||||
| 18 | 16 | 124.2 | ||||||||||
| 20 | 18 | 137.9 | ||||||||||
| 22 | 20 | 151.5 | ||||||||||
| 24 | 22 | 165.2 | ||||||||||
ภาพวาดของ CB/T 4392 ประเภท EA ยกขึ้นโอวาล Multibolts Cover Manhole With Hinges อุปกรณ์เรือ
