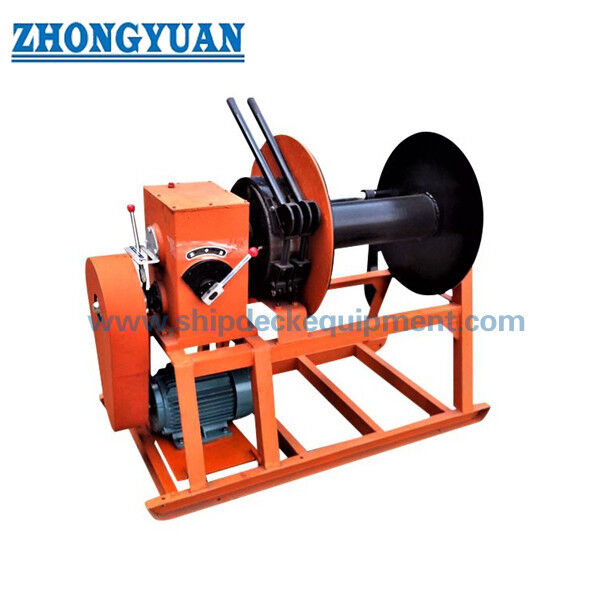

39-48.5 มิลลิเมตร รีลสายไฟฟ้า สแตนเลส

39-48.5 มิลลิเมตร สายไฟฟ้า สายเหล็ก สายลวด ∙ CB 3048 ประเภท B สายลวดเก็บกลองเดียวสําหรับคานเรืออุปกรณ์

ภาพรวมสินค้า

CB 3048 รุ่น B รีลสายเหล็กไฟฟ้าเป็นรีลเก็บของกลองเดียวที่ขับเคลื่อนด้วยเครื่องยนต์สําหรับสายเหล็กขนาดใหญ่บนคานเรือและเก็บเชือกสายเหล็กในการจัดลําดับกลองเรียบร้อย, ช่วยลดสายลอยบนเพลิง และสนับสนุนการจัดการที่ปลอดภัยกว่าระหว่างการเตรียมการจอดเรือ, การบํารุงรักษาและการดําเนินงานบนเพลิง.

หน้านี้ถูกเตรียมไว้สําหรับรุ่น B แบบ B39 และ B48 โดยมีกว้างเส้นใยเหล็กสูงสุด 39 mm และ 48.5 mmเครื่องยก, หรืออุปกรณ์ดึงข้อมูลเครื่องยนต์ การทํางานสํารองด้วยมือและขอบเขตการรับรองควรได้รับการยืนยันตามการจัดวางภาชนะและรายละเอียดการสั่งซื้อ.

รายละเอียดเร็ว

• ประเภทของสินค้า: รีลเก็บสายไหมเหล็กไฟฟ้า -> การล่อและการเก็บไฟฟ้าสําหรับสายไหมเหล็กบนคานเรือ
• สัญญาณมาตรฐาน: CB 3048-1983 / CB*3048-83 -> ข้อมูลมาตรฐานสาธารณะระบุว่ามันเป็นสายไฟฟ้าเหล็ก
• ประเภทและรุ่น: ประเภท B, B39 / B48 -> การจัดวางกลองเดียวสําหรับเส้นใยเหล็กขนาดใหญ่
• ความกว้างของสายไหมสูงสุด: 39 mm และ 48.5 mm -> หลักการเลือกหลักสําหรับขนาดกลองและความเหมาะสมในการเก็บสายไหม
• ความยาวของเชือกสายเหล็ก: 210-220 m ระยะสอดคล้อง -> ความจุเก็บของสุดท้ายควรตรวจสอบโดยการก่อสร้างเชือก, การวางเชือก, และสภาพการเติมกลอง
• ระเบียบการขับเคลื่อน: มอเตอร์ไฟฟ้าที่มีกล่องเกียร์ / เครื่องลดเกียร์หนอน -> วงกลมที่ใช้พลังงาน
• วัตถุประสงค์ในการปฏิบัติงาน: การเก็บเชือกและการควบคุมการล่อ -> ไม่ใช่อากาศลาก, ดึง, ยก, หรือกระชับ นอกจากการออกแบบเฉพาะโครงการจะยืนยันอย่างอื่น
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + การทาสี epoxy ที่ป้องกันการกัดกร่อนเพื่ออ้างอิง -> การเคลือบปลาย, การเคลือบ, หรือสแตนเลส

ปริมาตรเทคนิคหลัก

ขนาดหลักของการอ้างอิงสําหรับ B39 และ B48 รีลกลองแบบ B

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันรุ่นที่ต้องการ: B39 หรือ B48 ตามกว้างเส้นใยเหล็กสูงสุดและความยาวในการเก็บ

ขั้นตอนที่ 2:ยืนยันรายละเอียดของเชือกสายเหล็ก: กว้าง, สร้าง, ความยาว, สภาพการปรับน้ํามัน, ความอดทนภายนอกของเชือกจริง, และว่าเชือกมีอุปกรณ์เสริมปลายหรือไม่

ขั้นตอนที่ 3:ยืนยันว่ากระบอกจะใช้สําหรับการเก็บและการล่อเท่านั้น หากคาดว่าจะดึง, เตรียม, ดึง, หรือยก, การออกแบบกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนกระบวนการ

ขั้นตอนที่ 4:ยืนยันไฟฟ้า, ความกระชับกําลัง / ความถี่ของมอเตอร์, วิธีควบคุม, การหยุดฉุกเฉิน, ตําแหน่งควบคุมท้องถิ่น, และความต้องการสํารองด้วยมือ

ขั้นตอนที่ 5:ยืนยันพื้นที่การติดตั้งบนเพลา ฐานฐาน การเข้าถึงสําหรับการปรับน้ํามันแกน พื้นที่การดูแลเครื่องยนต์ และทิศทางการนําสาย

ขั้นตอนที่ 6:ยืนยันวัสดุ การรักษาผิว พื้นที่ใช้งานของใบรับรอง ปริมาณ สถานที่จัดส่ง ระยะเวลาในการจัดส่งที่ต้องการ และภาพวาด และภาพอ้างอิง หากมี

โครงสร้าง

Single steel storage drum | Electric motor | Gearbox / worm gear reducer | Manual handle backup | Main shaft and bearing system | Rope entry and winding area | Common base frame | Local control and emergency stop arrangement | Sa 2.5 การพัดลมและการเคลือบ epoxy หรือการเสร็จสิ้นที่กําหนด

การออกแบบและดีไซน์วิศวกรรมของรีลเก็บของ

• การวางแผนแบบกลองเดียวประเภท B เหมาะสําหรับการเก็บเชือกสายเหล็กขนาดใหญ่ที่การม้วนด้วยมือบนคานไม่เป็นไปตามความเป็นจริงหรือปลอดภัยสําหรับการทํางานประจําวัน
• การล่อแบบขับเคลื่อนด้วยมอเตอร์ช่วยลดความพยายามของลูกเรือระหว่างการฟื้นฟูและการเก็บของเชือก ในขณะที่การรองรับมือถือให้เลือกการทํางานเมื่อพลังงานไฟฟ้าไม่มีอยู่
• รีลทําให้สายเหล็กจัดเรียงบนกลองที่กําหนดไว้ ลดสายลอยบนเพลิง และช่วยป้องกันสายจากการบิดที่ไม่จําเป็น การปนเปื้อน หรือการบิดสุ่มระหว่างการเก็บรักษา
• เครื่องลดเครื่องยนต์หนอนและการจัดตั้งฐานร่วม ทําให้การติดตั้งชั้นเรือง่ายเทียบกับองค์ประกอบการขับเคลื่อนที่แยกแยก
• การเลื่อมแกน สภาพของหมุน และความสะอาดในการหมุนของกลอง ควรตรวจสอบเป็นประจํา เพราะเชือกเหล็กขนาดใหญ่สร้างมวลหมุนและภาระการเก็บของสูง
• ผลิตภัณฑ์นี้ไม่ควรอธิบายว่าเป็นลินช์ลากหรือลากลาก. ไม่มีการดึงสาย, SWL, ความจุในการยึดเบรค, หรือความจุในการลากที่ระบุในข้อมูลปัจจุบัน.
• เครื่องยนต์, กล่องเกียร์, กล่องควบคุม, และรายละเอียดการหยุดฉุกเฉินสามารถตรงกับสภาพไฟฟ้าของเรือและขอบเขตการตรวจสอบประเภทเมื่อต้องการโดยโครงการ

คุณสมบัติตามสั่ง

• มาตรฐาน: CB 3048-1983 / CB*3048-83 -> ใช้เมื่อเรือหรือโรงเรือต้องการลวดสายเหล็กที่ขับเคลื่อนด้วยเครื่องยนต์ตามมาตรฐานการสร้างเรือของจีนนี้
• ประเภท: ประเภท B กลองเดียว -> เลือกสําหรับ B39 และ B48 แบบเก็บสายเหล็กขนาดใหญ่
• กว้างเชือก: 39 มม / 48.5 มม -> ยืนยันการก่อสร้างเชือกเชือกจริงและความอดทนภายนอกก่อนการอ้างอิง
• ความยาวในการเก็บรักษา: 210-220 m -> การเก็บรักษาสุดท้ายขึ้นอยู่กับการก่อสร้างเชือก สภาพการล่อและการเติมทรัม
• ประเภทการขับเคลื่อน: มอเตอร์ไฟฟ้า + กล่องเกียร์ / เครื่องลดเกียร์หนอน -> เครื่องเคลื่อนไหวแบบล่อด้วยการรองรับมือ
• รูปแบบการทํางาน: การเก็บและการล่อ -> ไม่ถูกกําหนดให้เป็นอุปกรณ์ลาก, ดึง, ยก, หรือเครียด โดยไม่มีการยืนยันการออกแบบแยกแยก
• วัสดุ: สแตนเลสอ่อนหรือสแตนเลสเลือก -> เกรดวัสดุสุดท้ายและการป้องกันการเกรด ควรยืนยันตามความต้องการของโครงการ
• การรักษาพื้นผิว: Sa 2.5 การระเบิด + การทาสี epoxy ป้องกันการกัดสลาย -> การเคลือบปลายหรือการเคลือบตามรายละเอียดของภาชนะ
• ต้องการใบรับรอง: มีให้ตามขอบเขตการสั่งซื้อ -> ใบรับรองผู้ผลิต ใบรับรองวัสดุ หรือใบรับรองชั้นเรียน ควรยืนยันก่อนนําเสนอราคา

วิธี การ

The electric motor drives the gearbox and drum -> steel wire rope is wound onto or released from the single drum -> crew controls winding direction and stopping locally -> manual handle operation through the worm gear reducer can be used when electric power is not available -> rope is stored on the drum after operation

การใช้งาน

Ship deck steel wire rope storage | Mooring station rope storage | Workboats and service vessels | Shipyard replacement projects | Port and harbor vessels | Marine maintenance rope handling | Deck equipment retrofit projects

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

คําถามที่ 1: รีล CB 3048 ประเภท B นี้เหมือนกับลินช์หรือเปล่า?

A1: เปล่า สินค้านี้เป็นกล่องเก็บและล่อสําหรับสายสแตนเลส. ลินช์โดยปกติถูกออกแบบเพื่อดึงหรือควบคุมภาระ.กล่องนี้ไม่ควรใช้เป็นกล่องลาก, ยกหรือดึงลวดเว้นแต่การออกแบบแยกแยกสําหรับโครงการเฉพาะเจาะจงยืนยันภาระ, เบรก, การควบคุม, และความต้องการการรับรอง

Q2: วิธีการเลือก B39 และ B48

A2: เลือก B39 หรือ B48 ตามความกว้างสูงสุดของสายเหล็ก, ความยาวที่ต้องการในการจัดเก็บ, พื้นที่มีอยู่, ทิศทางการเข้าสาย, การจัดตั้งมอเตอร์, และการวาดภาชนะสําหรับ B48ข้อมูลที่แก้ไขได้รองรับ 4พลังงานของมอเตอร์.3 / 1.7 kW ความเร็วของมอเตอร์ 1350 / 410 r/min และความเร็วของสายกลอง 60 / 18 m/min

Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?

A3: ยืนยันรุ่น, กว้างสายไหม, ความยาวสายไหม, การก่อสร้างสายไหม, ความดันและความถี่ของมอเตอร์, ความต้องการควบคุม, ความต้องการสํารองด้วยมือ, วัสดุ, การเคลือบ, สอบานการรับรอง, จํานวนสถานที่จัดส่ง, และภาพวาดการติดตั้ง
