26–32 มม. รอกเก็บสายสลิงเหล็กแบบสองลูกกลิ้งไฟฟ้า | CB 3048 ประเภท A สำหรับอุปกรณ์ดาดฟ้าเรือ

รอกเก็บสายสลิงเหล็กแบบสองแกนไฟฟ้าขนาด 26-32 มม. | รุ่น CB 3048 สำหรับอุปกรณ์ดาดฟ้าเรือ

ภาพรวมผลิตภัณฑ์

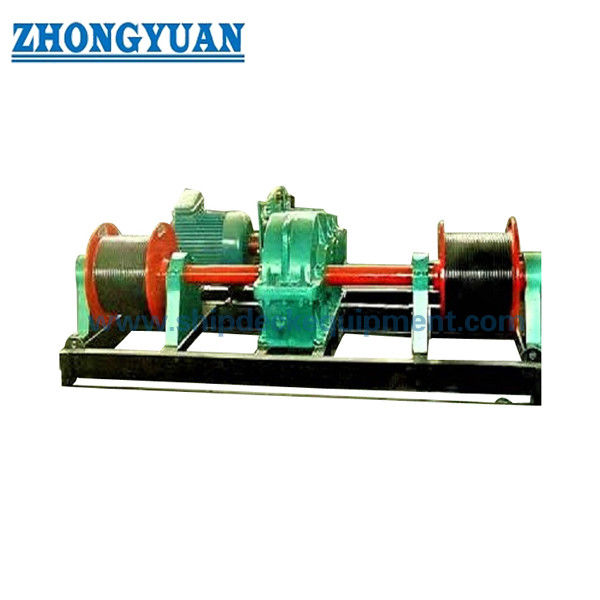

รอกเก็บสายสลิงเหล็กไฟฟ้า รุ่น CB 3048-1983 แบบ As เป็นรอกเก็บสายสลิงเหล็กแบบสองแกนบนเรือสำหรับเก็บเข้า ปล่อยออก และจัดเก็บสายสลิงเหล็ก มาตรฐานครอบคลุมอุปกรณ์นี้ว่าเป็นรอกสายสลิงไฟฟ้า แทนที่จะเป็นกว้านลากจูงหรือกว้านหมุน: ขอบเขตที่ระบุไว้โดยเฉพาะยกเว้นการบริการลากจูงและการหมุน รุ่น As คือการกำหนดค่าแบบสองแกน โดยรุ่น As26 สำหรับสายสลิงเหล็กสูงสุด 26 มม. และรุ่น As32 สำหรับสายสลิงเหล็กสูงสุด 32 มม.

ทั้งสองรุ่นใช้ข้อมูลกำลังมอเตอร์และความเร็วมาตรฐานสองระดับเดียวกัน ในขณะที่ความเร็วสายสลิงที่ดรัม ขนาดโดยรวม และน้ำหนักรอกจะเพิ่มขึ้นตามขนาดรุ่น ดังนั้นสำหรับการสร้างใหม่หรือโครงการเปลี่ยน ควรยืนยันไม่เพียงแค่เส้นผ่านศูนย์กลางสายสลิงและความยาวในการจัดเก็บเท่านั้น แต่ยังรวมถึงแหล่งจ่ายไฟของเรือ ข้อกำหนดมอเตอร์ปัจจุบัน พื้นที่บนดาดฟ้า การเข้าถึงด้านขับเคลื่อน ระบบเคลือบ และเอกสารผู้ผลิตหรือการจำแนกประเภทที่ต้องการ รุ่นมอเตอร์ที่แสดงในมาตรฐานปี 1983 เป็นการอ้างอิงรุ่นเก่าและไม่ควรถือว่าเป็นมอเตอร์จ่ายปัจจุบันโดยไม่ได้รับการยืนยันโครงการ

ข้อมูลจำเพาะโดยย่อ

• มาตรฐานและประเภท: CB 3048-1983 รุ่น As → รอกเก็บสายสลิงเหล็กไฟฟ้าแบบสองแกน มาตรฐานปัจจุบันแสดงรายการว่ายังคงมีผลบังคับใช้บนแพลตฟอร์มบริการสาธารณะแห่งชาติของจีนสำหรับมาตรฐาน
• รุ่น: As26 / As32 → เลือกตามเส้นผ่านศูนย์กลางสายสลิงเหล็กสูงสุด 26 มม. หรือ 32 มม.
• การจัดเก็บสายสลิง: 220 ม. สำหรับ As26 และ 210 ม. สำหรับ As32 → ยืนยันความยาวการจัดเก็บมาตรฐานที่เกี่ยวข้องกับแต่ละรุ่น
• การอ้างอิงมอเตอร์มาตรฐาน: 4.3 / 1.7 กิโลวัตต์, 1350 / 410 รอบ/นาที, อัตราทดเกียร์ 44 → ข้อมูลไดรฟ์สองระดับจากตารางมาตรฐาน ต้องยืนยันยี่ห้อมอเตอร์ปัจจุบัน แรงดันไฟฟ้า ความถี่ การหุ้ม และข้อกำหนดคลาส
• ความเร็วสายสลิงที่ดรัม: As26 56 / 17 ม./นาที; As32 60 / 18 ม./นาที → ความเร็วในการพันสูง/ต่ำที่สอดคล้องกับความเร็วของมอเตอร์สองระดับ
• ขนาดโดยรวมและน้ำหนัก: 2345 × 1360 × 1175 มม. / 773 กก. สำหรับ As26; 2525 × 1450 × 1330 มม. / 820 กก. สำหรับ As32 → ข้อมูลสำคัญสำหรับการวางแผนผังดาดฟ้า การจัดการ และการติดตั้ง
• ข้อจำกัดการบริการ: การจัดเก็บ การเก็บเข้า และการปล่อยสายสลิงเหล็กเท่านั้น → ไม่ได้มีไว้สำหรับใช้เป็นกว้านลากจูง กว้านผูก หรืออุปกรณ์หมุน

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันรุ่น CB 3048-1983 รุ่น As และรุ่น As26 หรือ As32 ตามเส้นผ่านศูนย์กลางสายสลิงเหล็กสูงสุดและความยาวในการจัดเก็บที่ต้องการ

ขั้นตอนที่ 2: ยืนยันแหล่งจ่ายไฟของเรือและความต้องการมอเตอร์ปัจจุบัน รวมถึงแรงดันไฟฟ้า ความถี่ เฟส การใช้งานบนเรือ การหุ้ม / ระดับ IP และข้อกำหนดทางไฟฟ้าเฉพาะของคลาสใดๆ

ขั้นตอนที่ 3: ยืนยันพื้นที่ติดตั้งบนดาดฟ้า การจัดวางฐานราก / การยึด การเข้าถึงรอบๆ ดรัมทั้งสอง เกียร์ทด คลัตช์ และเบรก และทิศทางด้านขับเคลื่อนที่ต้องการจากแบบเรือ

ขั้นตอนที่ 4: ยืนยันเกรดวัสดุและระบบเคลือบ ตัวเลือกการจัดหาเหล็กกล้าคาร์บอนต่ำและสแตนเลสอาจมีการหารือ แต่สุดท้ายแล้ววัสดุและการบำบัดพื้นผิวควรเป็นไปตามแบบโครงการที่ได้รับการอนุมัติและข้อกำหนดการกัดกร่อน

ขั้นตอนที่ 5: ยืนยันฟังก์ชันการควบคุมและความปลอดภัยที่ต้องการสำหรับโครงการ รวมถึงการทำงานในพื้นที่ การควบคุมเดินหน้า / ถอยหลัง การหยุดฉุกเฉิน และจำเป็นต้องมีระบบสำรองแบบแมนนวลหรือไม่

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ ข้อกำหนดการรับรอง / การตรวจสอบ ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และฐานรากที่มีอยู่หรือแบบการเปลี่ยนเมื่อมี

โครงสร้าง

ชุดดรัมคู่ | ฐานร่วม | มอเตอร์ไฟฟ้า | เกียร์ทด | อุปกรณ์ควบคุมคลัตช์ | อุปกรณ์เบรก | ตัวรองรับ / แบริ่ง | อินเทอร์เฟซควบคุมไฟฟ้า

ข้อได้เปรียบด้านไดรฟ์ การควบคุม และวิศวกรรม

• การจัดวางแบบ As วางดรัมเก็บสายสลิงสองอันบนโครงสร้างรอกร่วมกัน โดยให้ตัวเลือกแบบสองแกนโดยเฉพาะในกรณีที่แบบเรือต้องการสายสลิงเหล็กที่เก็บไว้สองเส้น แทนที่จะเป็นการจัดวางแบบแกนเดียว รุ่น A
• ไดรฟ์อ้างอิงมาตรฐานใช้มอเตอร์สองระดับ ให้ความเร็วสายสลิงที่สูงขึ้นสำหรับการพันที่เร็วขึ้น และความเร็วสายสลิงที่ต่ำลงสำหรับการจัดการที่ควบคุมได้มากขึ้น อัตราทดเกียร์ที่เผยแพร่คือ 44 สำหรับรุ่น As ที่ระบุ
• การจัดวางมาตรฐานระบุเกียร์ทด อุปกรณ์ควบคุมคลัตช์ และอุปกรณ์เบรก ส่วนประกอบเหล่านี้รองรับการส่งกำลัง การจับคู่ / การปลด และการหยุดรอกอย่างควบคุมได้ระหว่างการปฏิบัติการจัดเก็บสายสลิง
• รอกนี้ไม่ใช่กว้านดึงน้ำหนัก การรักษาอุปกรณ์ให้อยู่ในฟังก์ชันการจัดเก็บและการปล่อยตามที่ตั้งใจไว้จะหลีกเลี่ยงการใช้ดรัม เกียร์ทด และฐานรากอย่างไม่ถูกต้องสำหรับน้ำหนักลากจูงหรือหมุนที่อยู่นอกขอบเขตมาตรฐาน
• ขนาดและน้ำหนักที่เป็นมาตรฐานช่วยให้การตรวจสอบการเปลี่ยนเทียบกับการติดตั้ง CB 3048 ที่มีอยู่ทำได้ง่ายขึ้น อย่างไรก็ตาม มอเตอร์ปัจจุบัน แผงควบคุมไฟฟ้า ตัวป้องกัน การเข้าสายเคเบิล รายละเอียดฐานราก และขอบเขตการตรวจสอบคลาสควรได้รับการกำหนดให้แน่นอนในแบบโครงการก่อนการผลิต
• สำหรับการเข้าถึงการบำรุงรักษา การจัดวางการติดตั้งควรเว้นที่ว่างเพียงพอรอบๆ เกียร์ทด คลัตช์ เบรก แบริ่ง และดรัมทั้งสอง ควรบำรุงสภาพสายสลิง การหล่อลื่น และการพันให้สม่ำเสมอตามคำแนะนำของผู้ผลิตสายสลิง

คุณลักษณะที่กำหนดเอง

• มาตรฐาน: CB 3048-1983 → ใช้เมื่อข้อกำหนดของเรือหรือแบบการเปลี่ยนระบุมาตรฐานรอกเก็บสายสลิงเหล็กไฟฟ้าของจีน
• ประเภท: As แบบสองแกน → แยกการกำหนดค่านี้จากการกำหนดค่าแบบแกนเดียว รุ่น A
• รุ่น: As26 / As32 → สอดคล้องกับเส้นผ่านศูนย์กลางสายสลิงเหล็กสูงสุด 26 มม. และ 32 มม.
• ความยาวในการจัดเก็บ: 220 ม. / 210 ม. → ความยาวการจัดเก็บมาตรฐานสำหรับ As26 / As32 ตามลำดับ
• การอ้างอิงไดรฟ์: 4.3 / 1.7 กิโลวัตต์, 1350 / 410 รอบ/นาที → ข้อมูลประสิทธิภาพมอเตอร์มาตรฐานรุ่นเก่า รายละเอียดมอเตอร์ปัจจุบันต้องได้รับการยืนยันโครงการ
• การบำบัดพื้นผิว: การพ่นทราย Sa 2½ + การเคลือบอีพ็อกซี่เป็นข้อมูลอ้างอิงโครงการ → ความหนาของฟิล์มแห้งและการเคลือบขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการทาสีของเรือ
• ข้อกำหนดการรับรอง: มีให้ตามขอบเขตการสั่งซื้อ → เอกสารผู้ผลิต การตรวจสอบย้อนกลับของวัสดุ และการตรวจสอบคลาสควรได้รับการยืนยันก่อนการเสนอราคา

วิธีการทำงาน

มอเตอร์ไฟฟ้าเริ่มทำงาน → เกียร์ทดส่งแรงบิด → คลัตช์ / ระบบขับเคลื่อนจับคู่กับรอกแบบสองแกน → สายสลิงเหล็กถูกเก็บเข้าหรือปล่อยออกด้วยความเร็วที่เลือก → เบรกควบคุมการหยุดและการยึด → สายสลิงจะถูกเก็บไว้บนดรัมเมื่อไม่ได้ใช้งาน

การใช้งาน

การจัดเก็บสายสลิงเหล็กบนดาดฟ้าเรือ | เรือบรรทุกสินค้า | เรือทำงานและเรือบริการ | การติดตั้งดาดฟ้าเรือใหม่ | การเปลี่ยนรอก CB 3048 รุ่น As ที่มีอยู่ | โครงการที่ต้องการรอกเก็บแบบสองแกน

การรับรองและข้อได้เปรียบ

สามารถจัดเตรียมเอกสารผู้ผลิตและการตรวจสอบหรือการรับรองที่เกี่ยวข้องกับคลาสได้ตามข้อกำหนดโครงการ ขอบเขตการสั่งซื้อ การตรวจสอบย้อนกลับของวัสดุ และสมาคมการจำแนกประเภทที่เลือก การรับรองจะไม่ถือว่ารวมอยู่โดยอัตโนมัติ เว้นแต่จะระบุไว้ในการเสนอราคา

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

แบบและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: รอก CB 3048 รุ่น As สามารถใช้เป็นกว้านลากจูงหรือกว้านผูกได้หรือไม่?

คำตอบที่ 1: ไม่ได้ CB 3048-1983 ระบุว่ารอกนี้สำหรับเก็บเข้า ปล่อยออก และจัดเก็บสายสลิงเหล็ก และไม่สามารถใช้สำหรับการลากจูงหรือหมุนได้ หากโครงการต้องการแรงดึงหรือการลากจูง ควรเลือกรอกที่ออกแบบมาเฉพาะหรือระบบลากจูงแทน

คำถามที่ 2: ความแตกต่างที่ใช้งานได้จริงระหว่างรุ่น As และรุ่น A คืออะไร?

คำตอบที่ 2: รุ่น As คือการกำหนดค่าแบบสองแกน ในขณะที่รุ่น A คือการกำหนดค่าแบบแกนเดียว สำหรับชั้นสายสลิง 26 มม. หรือ 32 มม. เดียวกัน รุ่น As มีความยาวการติดตั้งโดยรวมที่ยาวกว่าและน้ำหนักอุปกรณ์ที่สูงกว่า ดังนั้นจึงต้องตรวจสอบพื้นที่ฐานรากและการเข้าถึงแยกต่างหาก

คำถามที่ 3: ควรยืนยันอะไรเมื่อเปลี่ยนรอก CB 3048 รุ่น As เก่า?

คำตอบที่ 3: ยืนยันรุ่นที่แน่นอน เส้นผ่านศูนย์กลางและความยาวสายสลิง ขนาดฐานรากที่มีอยู่ ทิศทางด้านขับเคลื่อน แรงดันไฟฟ้าและความถี่ของเรือ ข้อกำหนดมอเตอร์ / การควบคุมปัจจุบัน ระบบเคลือบ และขอบเขตการรับรอง รุ่นมอเตอร์มาตรฐานเดิมเป็นการอ้างอิงรุ่นเก่าและไม่ควรถือว่าตรงกับมอเตอร์เปลี่ยนรุ่นใหม่
