ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

เหมาะสำหรับ: อาคารผู้โดยสารที่ต้องการแรงปฏิกิริยาต่ำและการดูดซับพลังงานสูง ใช้ใน: อาคารผู้โดยสารขนาดใหญ่ เช่น คลังน้ำมันและคลังตู้คอนเทนเนอร์ และการพัฒนาและท่าเทียบเรือในต่างประเทศ
ได้รับการรับรอง: CCS, BV, ABS and SGS
เน้น:

ยางกันกระแทกทรงกรวยสำหรับเรือ

,

ยางกันกระแทกทรงกรวย SGS

,

บังโคลนยางทรงกรวย OEMOE

รายละเอียดสินค้า

ซูเปอร์โคนยางกันชนสำหรับท่าเรือและสถานีขนส่งทางทะเล

ภาพรวมผลิตภัณฑ์

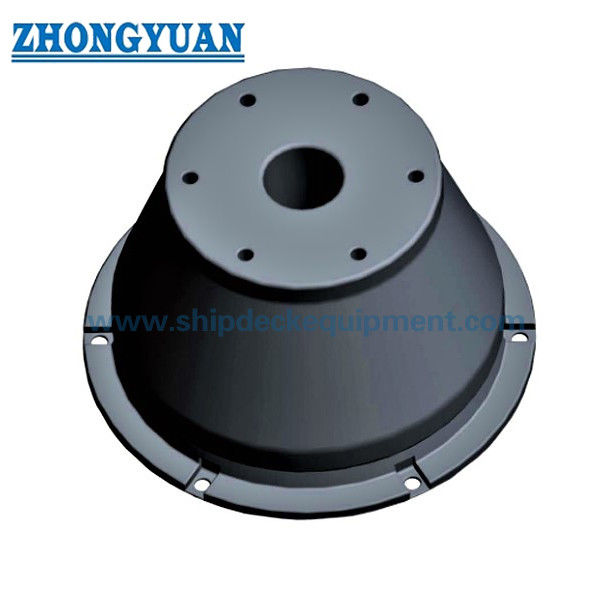

ซูเปอร์โคนยางกันชนสำหรับท่าเรือและสถานีขนส่งทางทะเล เป็นกันชนริมท่าเรือแบบยึดอยู่กับที่ โดยมีตัวยางรูปกรวยที่ออกแบบมาเพื่อการบีบอัดตามแนวแกนในระบบกันชนริมท่าเรือ ซีรีส์ขนาดครอบคลุมความสูงตั้งแต่ 500 ถึง 1,800 มม. ข้อมูลประสิทธิภาพถูกจัดเรียงเป็น 4 ระดับแรงปฏิกิริยา ได้แก่ RSS, RH, RO และ RL เพื่อให้สามารถเลือกกันชนตามการดูดซับพลังงานและแรงปฏิกิริยาที่อนุญาตสำหรับส่วนต่อประสานระหว่างท่าเรือและเรือ ซีรีส์นี้ใช้การบีบอัดที่การโก่งตัวออกแบบ 70% โดยมีค่าการบีบอัดสูงสุดที่ระบุไว้ที่ 72.5%

ระบบกันชนโคนแบบสมบูรณ์สามารถรวมองค์ประกอบยางเข้ากับแผงด้านหน้า แผ่นรองรับแรงเสียดทาน สมอ และโซ่รองรับ/ยึดตามที่โครงการกำหนด สิ่งนี้ทำให้ผลิตภัณฑ์เหมาะสมกับการออกแบบสถานีที่ต้องพิจารณาการดูดซับพลังงาน แรงปฏิกิริยา แรงกดบนตัวเรือ รูปทรงของแผง และระยะห่างในการติดตั้งร่วมกัน แทนที่จะพิจารณาหน่วยยางเป็นส่วนประกอบที่แยกจากกัน



ข้อมูลจำเพาะโดยย่อ

  • ประเภทผลิตภัณฑ์: ยางกันชนทะเลรูปกรวยแบบยึดอยู่กับที่
  • ช่วงความสูงที่จัดหาให้: 500–1,800 มม.
  • การโก่งตัวออกแบบ: 70%
  • สภาวะการบีบอัดสูงสุดที่ระบุ: 72.5%
  • ระดับประสิทธิภาพ: RSS | RH | RO | RL
  • ความคลาดเคลื่อนของประสิทธิภาพ: ±10%
  • การจัดเรียงระบบทั่วไป: หน่วยยาง | แผงเหล็กกล่องปิดด้านหน้า | แผ่นรองรับแรงเสียดทาน UHMW-PE | สมอ | ชุดโซ่ชุบสังกะสีแบบจุ่มร้อน

การควบคุมวัสดุยาง: ความต้านทานแรงดึง ≥16 MPa, การยืดตัวเมื่อขาด ≥400%, ความแข็ง ≤78 Shore A และการเสียรูปถาวรจากการบีบอัด ≤30% ความต้านทานการฉีกขาด, ความต้านทานโอโซน, ความต้านทานน้ำทะเล, ความต้านทานการเสียดสี และความแข็งแรงในการยึดเกาะของยางกับเหล็ก ถูกควบคุมโดยใช้วิธีการทดสอบ ISO ที่เกี่ยวข้องและเกณฑ์การยอมรับของโครงการ



โครงสร้างและการกำหนดค่าระบบกันชน

องค์ประกอบยางโคน | แผงเหล็กกล่องปิดด้านหน้า | แผ่นรองรับแรงเสียดทาน UHMW-PE ยึดด้วยสลักเกลียว | ส่วนยึด/ฝัง | โซ่รับน้ำหนัก แรงดึง และแรงเฉือนตามที่ต้องการ แผงด้านหน้าระบุเป็นเหล็กโครงสร้าง Q355B ตามมาตรฐาน GB/T 1591-2018 หรือเทียบเท่าที่ได้รับการอนุมัติ โครงสร้างกล่องปิดแบบเชื่อมจะได้รับการทดสอบความแน่นเพื่อยืนยันการปิดผนึกป้องกันน้ำเข้า การป้องกันการกัดกร่อนในทะเลอิงจากการเตรียมพื้นผิวตามมาตรฐาน Sa 2½ และระบบสีป้องกันที่เลือกตามมาตรฐาน ISO 12944 สำหรับประเภทการสัมผัสของโครงการ

แผ่นรองรับแรงเสียดทานระบุเป็น UHMW-PE บริสุทธิ์ สีดำ ป้องกัน UV และยึดด้วยสลักเกลียวเข้ากับพื้นผิวสัมผัสกับเรือของแผงเหล็ก ความหนาของแผ่นรองรับทั่วไปที่ 50–80 มม. ใช้สำหรับงานทะเลระดับปานกลางถึงหนัก โดยความหนาสุดท้ายจะเลือกตามระยะเผื่อการสึกหรอ แรงกดบนตัวเรือ และภาระงานของโครงการ ชุดโซ่แบบเปิดหรือแบบมีปุ่มชุบสังกะสีแบบจุ่มร้อนอาจใช้สำหรับรองรับน้ำหนักแผง ควบคุมแรงดึง และยึดแรงเฉือน เกรดและความหนาของโซ่จะถูกเลือกจากภาระการออกแบบที่คำนวณได้และภาระการแตกหักขั้นต่ำที่ต้องการ ตัวเชื่อม โซ่ปรับแรง ตัวยึด และสมอ จะถูกปรับขนาดตามพื้นฐานโครงการเดียวกัน



พารามิเตอร์ทางเทคนิคหลัก

สรุปช่วง/การกำหนดค่า

รายการ

ช่วง/การกำหนดค่า

ความหมายของการเลือก

ความสูงตามชื่อ H 500–1,800 มม. เลือกขนาดกันชนและระยะการบีบอัดที่มี
การโก่งตัวออกแบบ 70% สภาวะหลักสำหรับการเลือกประสิทธิภาพการออกแบบ
การบีบอัดสูงสุดที่ระบุ 72.5% สภาวะประสิทธิภาพเพิ่มเติมที่ระบุในแหล่งข้อมูล
ระดับแรงปฏิกิริยา RSS | RH | RO | RL ให้การผสมผสานแรงปฏิกิริยา/พลังงานที่แตกต่างกัน
ความคลาดเคลื่อนของประสิทธิภาพ ±10% ใช้กับข้อกำหนดโครงการ/การทดสอบที่ตกลงกัน
ส่วนต่อประสานระบบ แผง | แผ่นรอง | สมอ | โซ่ การบูรณาการระบบเฉพาะโครงการ



ซีรีส์ที่จัดหาให้ – ขนาดหลัก

ประเภท

H (มม.)

D1 (มม.)

D2 (มม.)

D3 (มม.)

D4 (มม.)

รู

C500H 500 750 675 325 425 4
C600H 600 900 810 390 510 6
C700H 700 1050 945 455 595 6
C800H 800 1200 1080 520 680 6
C900H 900 1350 1215 585 765 6
C1000H 1000 1500 1350 650 850 6
C1100H 1100 1650 1485 715 935 6
C1150H 1150 1725 1550 750 998 6
C1200H 1200 1800 1620 780 1020 8
C1300H 1300 1950 1755 845 1105 8
C1400H 1400 2100 1890 930 1190 8
C1600H 1600 2400 2160 1060 1360 8
C1800H 1800 2700 2430 1190 1530 8



ประสิทธิภาพที่การโก่งตัวออกแบบ 70%

ค่าต่อไปนี้แสดงซีรีส์ประสิทธิภาพที่การโก่งตัวออกแบบ 70% แรงปฏิกิริยาแสดงเป็น kN และการดูดซับพลังงานเป็น kJ (1 kJ = 1 kN·m) ความคลาดเคลื่อนของประสิทธิภาพคือ ±10%

ประเภท

แรงปฏิกิริยา RSS (kN)

พลังงาน RSS (kJ)

แรงปฏิกิริยา RH (kN)

พลังงาน RH (kJ)

C500H 335 79 268 63
C600H 480 157 382 127
C700H 652 235 522 181
C800H 862 368 706 294
C900H 1078 494 862 399
C1000H 1339 669 1078 541
C1100H 1430 830 1146 650
C1150H 1764 1029 1392 882
C1200H 1746 1103 1396 882
C1300H 2125 1585 1705 1310
C1400H 2255 1686 1804 1349
C1600H 3024 2419 2268 1935
C1800H 3750 3538 3000 2830



ประเภท

แรงปฏิกิริยา RO (kN)

พลังงาน RO (kJ)

แรงปฏิกิริยา RL (kN)

พลังงาน RL (kJ)

C500H 200 47 165 37
C600H 283 94 225 75
C700H 384 150 308 120
C800H 502 224 402 179
C900H 635 306 508 255
C1000H 784 437 628 350
C1100H 927 495 800 408
C1150H 1038 666 830 532
C1200H 1106 705 890 560
C1300H 1320 1043 1125 750
C1400H 1443 1079 1150 860
C1600H 1814 1548 1413 1234
C1800H 2401 2264 1912 1804



คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1 – กำหนดข้อกำหนดการเทียบท่า: ระบุประเภทและขนาดของเรือ การจัดเรียงท่าเรือ พลังงานการเทียบท่าที่ออกแบบ แรงปฏิกิริยา/แรงกดบนตัวเรือที่อนุญาต ระยะห่างของกันชน และพื้นฐานการออกแบบโครงการที่ควบคุม

ขั้นตอนที่ 2 – เลือกระดับความสูงและระดับประสิทธิภาพของกันชน: ใช้ตารางประสิทธิภาพที่การโก่งตัว 70% เพื่อจับคู่การดูดซับพลังงานและแรงปฏิกิริยาที่ต้องการ อย่าเลือกเพียงตามความสูงตามชื่อ

ขั้นตอนที่ 3 – กำหนดระบบด้านหน้า: ยืนยันขนาดแผง การจัดเรียงแผ่นรองรับแรงเสียดทาน การกำหนดค่าโซ่ ชิ้นส่วนยึด/ฝัง และระยะห่างในการติดตั้งที่มี

ขั้นตอนที่ 4 – ยืนยันสภาวะการทำงานและการตรวจสอบ: ระบุช่วงอุณหภูมิโครงการ สมมติฐานความเร็ว/มุมการเทียบท่า การตรวจสอบประสิทธิภาพที่ต้องการ ความถี่ในการตรวจสอบ การสังเกตการณ์โดยบุคคลที่สาม และข้อกำหนดเอกสาร



ข้อได้เปรียบทางวิศวกรรมที่สำคัญ

  • ระดับแรงปฏิกิริยาที่ระบุสี่ระดับให้วิธีการที่ใช้งานได้จริงในการสร้างสมดุลระหว่างการดูดซับพลังงานที่ต้องการกับแรงปฏิกิริยาที่อนุญาตภายในซีรีส์ที่จัดหาให้
  • ตัวโคนเหมาะสำหรับการบีบอัดตามแนวแกนขนาดใหญ่และให้รูปทรงที่มั่นคงสำหรับระบบกันชนที่อาจประสบกับแรงเฉือนหรือการสัมผัสกับเรือในมุม
  • ผลิตภัณฑ์สามารถรวมเข้ากับระบบแผงด้านหน้าและแผ่นรองรับแรงเสียดทานได้ในกรณีที่ต้องการพื้นที่สัมผัสที่ใหญ่ขึ้นหรือแรงกดบนตัวเรือที่ควบคุมได้
  • ซีรีส์ขนาดที่หลากหลายรองรับการเลือกรูปแบบท่าเรือที่แตกต่างกันโดยไม่ต้องสร้างหน้ากระดาษบางแยกสำหรับความสูงตามชื่อแต่ละรายการ

การติดตั้งและส่วนต่อประสานระบบ

ส่วนต่อประสานการติดตั้งมาตรฐานวางกันชนโคนไว้ระหว่างโครงสร้างท่าเรือและแผงเหล็กกล่องปิดด้านหน้าผ่านการเชื่อมต่อหน้าแปลน แผ่นรองรับแรงเสียดทาน UHMW-PE ยึดด้วยสลักเกลียวเข้ากับพื้นผิวสัมผัสกับเรือของแผง สำหรับโครงสร้างท่าเรือคอนกรีตเสริมเหล็กใหม่ สามารถวางสมอแบบหล่อในที่โดยใช้แม่แบบการติดตั้งและรวมเข้ากับการเสริมแรง สำหรับโครงสร้างที่มีอยู่ สามารถใช้สมอแบบติดตั้งภายหลังที่เหมาะสมได้ โดยขึ้นอยู่กับการตรวจสอบโครงสร้าง

ตำแหน่งสมอสุดท้าย การฝัง การเสริมแรงคอนกรีต ระยะขอบ ตำแหน่งตัวยึด และรูปทรงโซ่ จะถูกกำหนดจากภาระงานของโครงการและการจัดวางสมอ/GA ที่ได้รับการอนุมัติ แบบร่างโครงการควรยืนยันทิศทางของกันชน ระยะห่างของแผง และขอบเขตการบีบอัดที่มี การจัดเรียงกันชนโคนแบบปัจจุบันทั่วไปจะวางหน้าแปลนฐานที่ใหญ่กว่าไว้ใกล้กับโครงสร้างรองรับ และหน้าแปลนหัวที่เล็กกว่าไว้ใกล้กับแผงด้านหน้า เว้นแต่การออกแบบโครงการที่ได้รับการอนุมัติจะกำหนดเป็นอย่างอื่น



การตรวจสอบและเอกสาร

การตรวจสอบคุณภาพพื้นฐานรวมถึงการตรวจสอบด้วยสายตาและมิติ การทดสอบคุณสมบัติวัสดุยางโดยใช้วิธีการ ISO ที่เกี่ยวข้อง และการตรวจสอบประสิทธิภาพการบีบอัดเต็มรูปแบบเทียบกับค่าแรงปฏิกิริยาและการดูดซับพลังงานที่ระบุ สำหรับระบบกันชนที่สมบูรณ์ การตรวจสอบยังสามารถรวมถึงการเชื่อมแผงด้านหน้าและการทดสอบความแน่นของกล่องปิด การเตรียมพื้นผิว/การเคลือบ และการตรวจสอบความหนาของฟิล์มแห้ง การตรวจสอบโซ่/อุปกรณ์เสริมชุบสังกะสีแบบจุ่มร้อน และใบรับรองการทดสอบแรงหรือวัสดุที่เกี่ยวข้องตามที่ระบุ การสุ่มตัวอย่าง เงื่อนไขการแก้ไข เกณฑ์การยอมรับ และการสังเกตการณ์โดยบุคคลที่สาม กำหนดโดยข้อกำหนดการซื้อและแนวทางโครงการที่เกี่ยวข้อง รวมถึง PIANC Fender Guidelines 2024 หากจำเป็น

การสังเกตการณ์โดยบุคคลที่สาม การมีส่วนร่วมของชั้นเรียน ใบรับรองวัสดุ รายงานผลการทดสอบประสิทธิภาพ และเอกสารของผู้ผลิต ควรระบุแยกต่างหากหากจำเป็น จะไม่ถือว่ารวมอยู่ในการสั่งซื้อทุกครั้ง



การใช้งาน

สถานีขนส่งตู้คอนเทนเนอร์และสินค้าเทกอง | สถานีน้ำมันและก๊าซ | ท่าเทียบเรือสินค้าทั่วไป | ท่าเรือเฟอร์รี่และ RoRo | ท่าเรือสำราญ | ระบบกันชนริมท่าเรือแบบยึดอยู่กับที่อื่นๆ ที่ต้องการการเลือกพลังงานและแรงปฏิกิริยาเฉพาะโครงการ

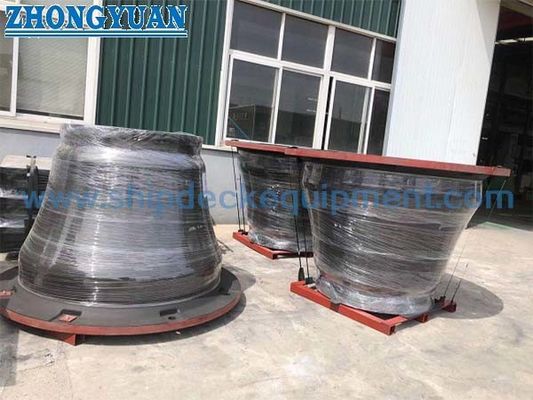

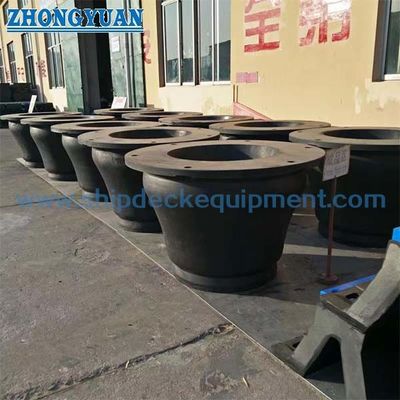

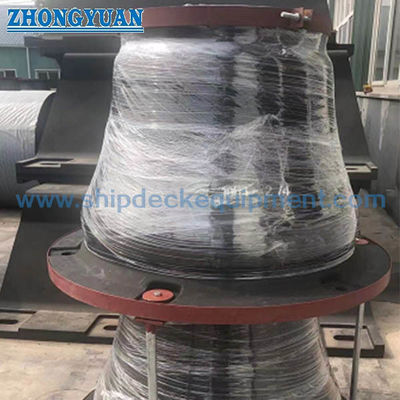

แบบร่างและรูปถ่าย

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

ยางกันกระแทกแบบ Super Cone สำหรับท่าเรือและสถานีขนส่งทางทะเล

คำถามที่พบบ่อย

คำถามที่ 1 จะเลือกระดับซูเปอร์โคนยางกันชนที่ถูกต้องได้อย่างไร?

คำตอบที่ 1 การเลือกควรเริ่มต้นจากพลังงานการเทียบท่าที่ต้องการและแรงปฏิกิริยาของกันชนที่อนุญาต จากนั้นจึงตรวจสอบความสูงตามชื่อ ระยะโก่งตัวที่มี แรงกดบนตัวเรือ การจัดเรียงแผง และรูปทรงของท่าเรือ ไม่ควรเลือกระดับเพียงจากขนาดตามชื่อเท่านั้น



คำถามที่ 2 กันชนโคนสามารถจัดหาให้เป็นระบบที่สมบูรณ์พร้อมแผงด้านหน้าและโซ่ได้หรือไม่?

คำตอบที่ 2 กันชนโคนสามารถกำหนดค่าด้วยแผงด้านหน้า แผ่นรองรับแรงเสียดทาน สมอ และโซ่รองรับ/ยึดเพื่อให้เหมาะกับโครงการ ขนาดวัสดุและรายละเอียดการเชื่อมต่อของส่วนประกอบสุดท้ายต้องได้รับการยืนยันสำหรับการออกแบบท่าเรือ



คำถามที่ 3 จะตรวจสอบแรงปฏิกิริยาและการดูดซับพลังงานได้อย่างไร?

คำตอบที่ 3 ประสิทธิภาพสามารถตรวจสอบได้โดยขั้นตอนการทดสอบการบีบอัดที่ตกลงกันโดยใช้อุปกรณ์วัดที่สอบเทียบและเกณฑ์การยอมรับที่กำหนดโดยโครงการ ระดับการสุ่มตัวอย่างที่ต้องการ เงื่อนไขการทดสอบ เอกสาร และการสังเกตการณ์โดยบุคคลที่สามใดๆ ควรระบุไว้ในข้อกำหนดการซื้อ
