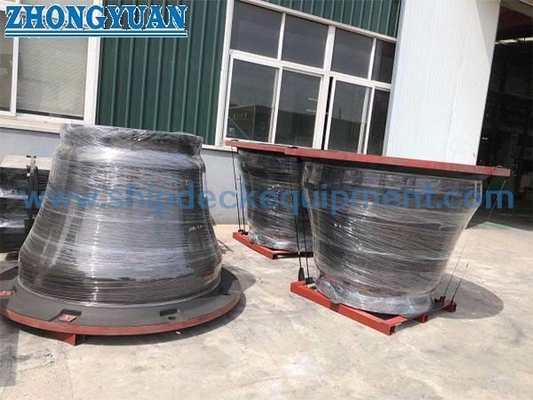

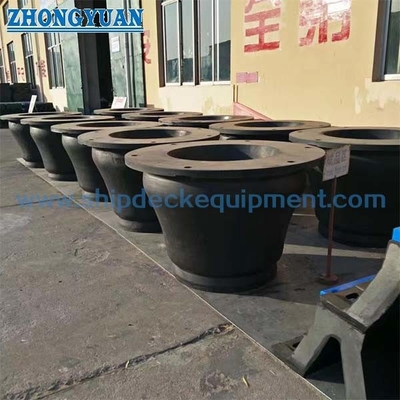

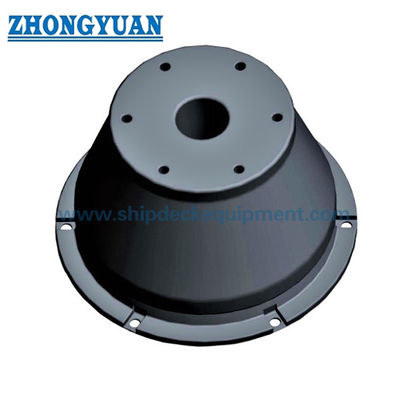

กันชนยางชนิดกรวยดูดซับพลังงานสูงสำหรับบังโคลนยางทางทะเลของ Quay
รายละเอียดสินค้า:
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | Zhongyuan |
หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | As per quotation |
รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
เวลาการส่งมอบ: | ตามข้อเสนอ |
เงื่อนไขการชำระเงิน: | TT, L/C, ฯลฯ. |
สามารถในการผลิต: | สนองความต้องการของลูกค้า |
ข้อมูลรายละเอียด |
|||
ได้รับการรับรอง: | CCS, BV, ABS and SGS | เหมาะสำหรับ: | ขั้วที่ต้องการแรงปฏิกิริยาต่ำและการดูดซับพลังงานสูง |
---|---|---|---|
ใช้ใน: | ท่าเทียบเรือขนาดใหญ่ เช่น คลังน้ำมันและท่าเทียบเรือคอนเทนเนอร์ และการพัฒนาในต่างประเทศและท่าเทียบเรื | ||
แสงสูง: | ยางกันกระแทกทรงกรวยสำหรับเรือ,ยางกันกระแทกทรงกรวย SGS,บังโคลนยางทรงกรวย OEMOE |
รายละเอียดสินค้า
กันชนยางชนิดกรวยดูดซับพลังงานสูงสำหรับบังโคลนยางทางทะเลของ Quay
คำอธิบาย
กระบวนการผลิต: การหลอมโลหะวัลคาไนซ์แบบครบวงจรอัตโนมัติเต็มรูปแบบและกระบวนการกลึงร่องของรถยนต์จักรกล เป็นรายแรกในประเทศจีนและเป็นผู้นำของโลกในการหลอมโลหะหลอมรวมอัตโนมัติแบบครบวงจรและเทคโนโลยีการประมวลผลร่องด้วยสิทธิ์ในทรัพย์สินทางปัญญาที่เป็นอิสระซึ่งเหมาะสำหรับทรงกระบอก ( CY) ยางกันกระแทก
กระบวนการนี้ใช้เครื่องอัดรีดแบบป้อนเย็นเพื่อขับยางผสมออกจากฟิล์มที่มีขนาดที่ต้องการโดยอัตโนมัติผ่านอุปกรณ์ม้วนอัดรีด และฟิล์มจะพันกันบนแกนลูกกลิ้งขึ้นรูปหลังจากถึงขนาดกระบวนการผลิตผ้าน้ำจะถูกผูกมัดและอัดแรงดันโดยอัตโนมัติในที่สุดก็เข้าสู่ถังวัลคาไนซ์และให้ความร้อนและวัลคาไนซ์เพื่อสร้างหลังจากการวัลคาไนซ์ ร่องด้านขวาจะถูกติดตั้งและแปรรูปโดยการหมุน
หลังจากดำเนินการตามกระบวนการแล้ว บังโคลนยางทรงกระบอกสามารถเกิดขึ้นได้โดยการอัดฟิล์มอย่างต่อเนื่องและม้วนฟิล์มไปมาเนื่องจากระยะพิทช์ที่คดเคี้ยวสม่ำเสมอ โครงสร้างเครือข่ายจึงถูกสร้างขึ้นระหว่างชั้นบนและชั้นล่างในระหว่างกระบวนการม้วน ลูกกลิ้งอัดทรงกระบอกแรงดันสูงจะใช้สำหรับการยึดติดแบบชั้นต่อชั้นและการกำจัดอากาศ เพื่อไม่ให้บังโคลนยางทรงกระบอกเป็นแผลหลังจากม้วนเสร็จโครงสร้างโดยรวมเกิดขึ้นก่อนการหลอมโลหะ จากนั้นจึงอยู่ภายใต้แรงดันและการขึ้นรูปวัลคาไนซ์ที่อุณหภูมิสูง ซึ่งช่วยปรับปรุงคุณสมบัติทางกายภาพของผลิตภัณฑ์อย่างมากนอกจากนี้ เนื่องจากความสม่ำเสมอของขนาดของฟิล์มที่รีดแล้วและระยะพิทช์ที่คดเคี้ยว ขนาดหน้าตัดของบังโคลนยางทรงกระบอกจึงสอดคล้องกัน และความแม่นยำของร่องที่ติดตั้งหลังจากการกลึงนั้นสูงและคุณภาพของรูปลักษณ์ก็เช่นกัน ดีขึ้นมาก
กระบวนการหลอมโลหะขึ้นรูป: เหมาะสำหรับบังโคลน W-type, บังโคลน D-type, บังโคลน M-type ฯลฯ
คุณสมบัติ
1) มีความสามารถในการต้านทานการดัดงอและการตัดเฉือน
2) มีความสามารถในการต้านทานผลกระทบในท้องถิ่น
3) แผ่นปิดด้านหลังและแผ่นปิดหน้าของแผ่นป้องกันการกัดกร่อนจะไม่เสียรูปในระหว่างกระบวนการอัด
4) ปรับให้เข้ากับสิ่งแวดล้อม มีความต้านทานการกัดกร่อนที่ดีและสามารถตอบสนองความต้องการด้านสิ่งแวดล้อมต่างๆ
5) การรับรอง CCS, BV, ABS และ SGS
ขอบเขตการใช้งาน
1) เหมาะสำหรับขั้วที่ต้องการแรงปฏิกิริยาต่ำและการดูดซับพลังงานสูง
2) เหมาะอย่างยิ่งสำหรับท่าเทียบเรือที่ต้องการแรงกดพื้นผิวต่ำบนแผ่นด้านข้างของเรือที่จอดเทียบท่า
3) ใช้ในท่าเทียบเรือขนาดใหญ่ เช่น คลังน้ำมันและท่าเทียบเรือคอนเทนเนอร์ และการพัฒนาในต่างประเทศและท่าเทียบเรือ
ข้อมูลจำเพาะทางเทคนิคหลัก:
พิมพ์ | อืม ) | D l ( มม. ) | D2 ( มม. ) | D3( มม.) | D4 (มม.) | หลุม |
CSOOH | 500 | 750 | 675 | 325 | 425 | 4 |
C600H | 600 | 900 | 810 | 390 | 510 | 6 |
C700H | 700 | 1050 | 945 | 455 | 595 | 6 |
C800H | 800 | 1200 | 1080 | 520 | 680 | 6 |
C900H | 900 | 1350 | 1215 | 585 | 765 | 6 |
C1OOOH | 1000 | 1500 | 1350 | 650 | 850 | 6 |
C11OOH | 1100 | 1650 | 1485 | 715 | 935 | 6 |
C1150H | 1150 | 1725 | 1550 | 750 | 998 | 6 |
C1200H | 1200 | 1800 | 1620 | 780 | 1020 | 8 |
C1300H | 1300 | 1950 | 1755 | 845 | l105 | 8 |
C1400H | 1400 | 2100 | 1890 | 930 | 1190 | 8 |
C1500H | 1500 | 2400 | 2160 | 1060 | 1360 | 8 |
Cl600H | 1600 | 2700 | 2430 | 1190 | 1530 | 8 |
พิมพ์ | โก่ง |
RSS Upper สูง |
RH สูง แรงปฏิกิริยา |
มาตรฐาน RO แรงปฏิกิริยา |
RL ต่ำ แรงปฏิกิริยา |
||||
ปฏิกิริยา KN |
พลังงาน การดูดซึม KN |
ปฏิกิริยา KN |
พลังงาน การดูดซึม KN |
ปฏิกิริยา KN |
พลังงาน การดูดซึม KN |
ปฏิกิริยา KN |
พลังงาน การดูดซึม KN |
||
C500H | 70 | 335 | 79 | 268 | 63 | 200 | 47 | 165 | 37 |
72.5 | 380 | 90 | 311 | 70 | 232 | 50 | 193 | 41 | |
C600H | 70 | 480 | 157 | 382 | 127 | 283 | 94 | 225 | 75 |
72.5 | 542 | 161 | 429 | 129 | 319 | 104 | 258 | 85 | |
C700H | 70 | 652 | 235 | 522 | 181 | 384 | 150 | 308 | 120 |
72.5 | 691 | 243 | 568 | 192 | 426 | 154 | 341 | 124 | |
C800H | 70 | 682 | 368 | 706 | 294 | 502 | 224 | 402 | 179 |
72.5 | 930 | 380 | 833 | 316 | 576 | 252 | 428 | 208 | |
C900H | 70 | 1078 | 494 | 862 | 399 | 635 | 306 | 508 | 255 |
72.5 | 1189 | 517 | 957 | 431 | 703 | 334 | 558 | 270 | |
C1000H | 70 | 1339 | 669 | 1078 | 541 | 784 | 437 | 628 | 350 |
72.5 | 1507 | 735 | 1213 | 588 | 882 | 478 | 698 | 380 | |
C1100H | 70 | 1430 | 830 | 1146 | 650 | 927 | 495 | 800 | 408 |
72.5 | 1570 | 865 | 1259 | 681 | 1019 | 527 | 833 | 432 | |
C1150H | 70 | 1764 | )029 | 1392 | 882 | 1038 | 666 | 830 | 532 |
72.5 | พ.ศ. 2528 | 1103 | 1592 | 938 | 1152 | 717 | 919 | 588 | |
C1200H | 70 | 1746 | 1103 | 1396 | 882 | 1106 | 705 | 890 | 560 |
72.5 | 1920 | 1149 | 1536 | 919 | 1229 | 735 | 979 | 583 | |
C1300H | 70 | 2125 | 1585 | 1705 | 1310 | 1320 | 1043 | 1125 | 750 |
72.5 | 2312 | 1640 | 1900 | 1360 | 1537 | 1077 | 1200 | 800 | |
C1400H | 70 | 2255 | 1686 | 1804 | 1349 | 1443 | 1079 | 1150 | 860 |
72.5 | 2506 | 1756 | 2005 | 1465 | 1604 | 1124 | 1278 | 896 | |
C1600H | 70 | 3024 | 2419 | 2268 | พ.ศ. 2478 | 1814 | 1548 | 1413 | 1234 |
72.5 | 3150 | 2520 | 2520 | 2016 | 2016 | 1613 | 1575 | 1285 | |
C1800H | 70 | 3750 | 3538 | 3000 | 2830 | 2401 | 2264 | 2455 | 1804 |
72.5 | 4166 | 3686 | 3333 | 2948 | 2667 | 2359 | 2125 | พ.ศ. 2423 |
เส้นโค้งประสิทธิภาพ
ชิ้นส่วนฝังตัว
พารามิเตอร์ทางเทคนิคหลัก
ข้อมูลจำเพาะ | สายฟ้า | เครื่องซักผ้า | พรีบิวท์อิน น๊อต ก้านเท้า แผ่นวางเท้า |
|||||||||||||||
ดี | ชม | เจ | ส | เอ็ม | นู๋ | น | พี | คิว | ยู | วี | R | เอ | ข | อี | ตู่ | หลี่ | จี | |
กรวย500 | M24 | 15 | 60 | 55 | 55 | 20 | 69 | 25 | 40 | 4 | 28 | 15 | 60 | 90 | 36 | 6 | 240 | 75 |
กรวย600 | M24 | 15 | 65 | 60 | 60 | 20 | 83 | 30 | 48 | 5 | 28 | 15 | 65 | 100 | 36 | 6 | 240 | 75 |
กรวย700 | M30 | 19 | 70 | 65 | 65 | 20 | 93 | 33 | 55 | 5 | 34 | 15 | 70 | 105 | 39 | 6 | 300 | 80 |
กรวย800 | M36 | 23 | 85 | 70 | 70 | 24 | 102 | 35 | 62 | 5 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
Cone900 | M36 | 23 | 90 | 70 | 70 | 24 | 113 | 37 | 70 | 6 | 40 | 15 | 85 | 120 | 44 | 9 | 360 | 85 |
กรวย1000 | M42 | 26 | 95 | 85 | 85 | 26 | 126 | 43 | 77 | 6 | 46 | 25 | 95 | 125 | 59 | 9 | 420 | 100 |
กรวย1100 | M42 | 26 | 100 | 90 | 85 | 26 | 134 | 43 | 85 | 6 | 46 | 25 | 95 | 130 | 59 | 9 | 420 | 100 |
กรวย1150 | M42 | 26 | 100 | 90 | 90 | 28 | 142 | 46 | 90 | 6 | 46 | 25 | 95 | 130 | 59 | 12 | 420 | 100 |
กรวย1200 | M42 | 26 | 110 | 95 | 90 | 31 | 144 | 46 | 92 | 8 | 46 | 25 | 100 | 140 | 59 | 12 | 420 | 100 |
กรวย1300 | M48 | 30 | 120 | 95 | 105 | 31 | 158 | 52 | 100 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 115 |
กรวย1400 | M48 | 30 | 120 | 95 | 110 | 31 | 165 | 52 | 107 | 8 | 52 | 30 | 100 | 150 | 65 | 12 | 480 | 120 |
กรวย1600 | M48 | 30 | 135 | 110 | 115 | 34 | 190 | 52 | 122 | 10 | 52 | 40 | 105 | 165 | 78 | 16 | 480 | 135 |
กรวย1800 | M56 | 30 | 135 | 110 | 115 | 40 | 207 | 60 | 137 | 10 | 60 | 40 | 105 | 165 | 78 | 16 | 560 | 140 |
อุปกรณ์ต่อแผ่นกันกัดและพื้นผิวเหล็ก
ชื่อ | สายฟ้า | ถั่ว | เครื่องซักผ้า | |||||||||
ดี | เจ | ส | ชม | ชม. | เอ | อี | ดี | จี | ดล | d | t | |
M16 | 16 | 45 | 40 | 10 | 20 | 11 | 28 | 16 | 40 | 32 | 17.5 | 2.5 |
M20 | 20 | 45 | 40 | 12 | 20 | 11 | 32 | 20 | 36 | 46 | 22 | 2.5 |
วัสดุ | Q235 ร้อนชุบสังกะสี 1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
1Cr13 (2Cr13), 1Cr18Ni9Ti, 0Cr17Ni12MO2 |
Q23 5ร้อน-สังกะสี |
แหวนและโซ่รูปตัวยู
สpecification
ข้อมูลจำเพาะ |
ลิงค์ปกติ เส้นผ่านศูนย์กลาง |
จบลิงค์ เส้นผ่านศูนย์กลาง |
จบ กุญแจมือ |
ฤดูใบไม้ผลิ กรอบเส้นผ่านศูนย์กลาง |
เกลียว ปุ่ม |
กระดูกหมา เส้นผ่านศูนย์กลาง |
ความยาว |
ยูริง เส้นผ่านศูนย์กลาง |
C500 | F20 | F20 | M22 | F32 | M36 | 30 | 100 〜200 | F40 |
C600 | F22 | F22 | M25 | F32 | M36 | 32 | 125 〜220 | F40 |
C700 | F25 | F25 | M25 | F32 | M36 | 36 | 145 〜245 | F50 |
C800 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
C900 | F28 | F28 | M28 | F32 | M36 | 40 | 160 〜275 | F50 |
C1000 | F30 | F30 | M32 | F32 | M36 | 42 | 170 〜300 | F55 |
ชู | F30 | F30 | M32 | F36 | M42 | 42 | 170 〜300 | F55 |
C1200 | F34 | F34 | M34 | F36 | M42 | 45 | 185 〜320 | F60 |
C13OO | F36 | F36 | M36 | F36 | M48 | 48 | 195 〜340 | F65 |
C1400 | F42 | F42 | M42 | F48 | M48 | 52 | 210 〜370 | F65 |
C1600 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
C1800 | F40 | F40 | M50 | F56 | M64 | 64 | 255 〜498 | F70 |
วัสดุ | 15 ล้าน (20 ล้าน) Q 235 ร้อน-สังกะสี 15 ล้าน (20 ล้าน) |
15 ล้าน (20 ล้าน) Q 235 ร้อน- ชุบสังกะสี 15 ล้าน (20 ล้าน) |
15 ล้าน (20 ล้าน) Q235 ร้อน- ชุบสังกะสีหรือ 15 ล้าน (20 ล้าน) |
Q235 ร้อน- ชุบสังกะสี |
Q235 ร้อน- ชุบสังกะสี |
Q235 ร้อน- ชุบสังกะสี |
Q235 สีหรือ Q235 ร้อนชุบสังกะสี |
