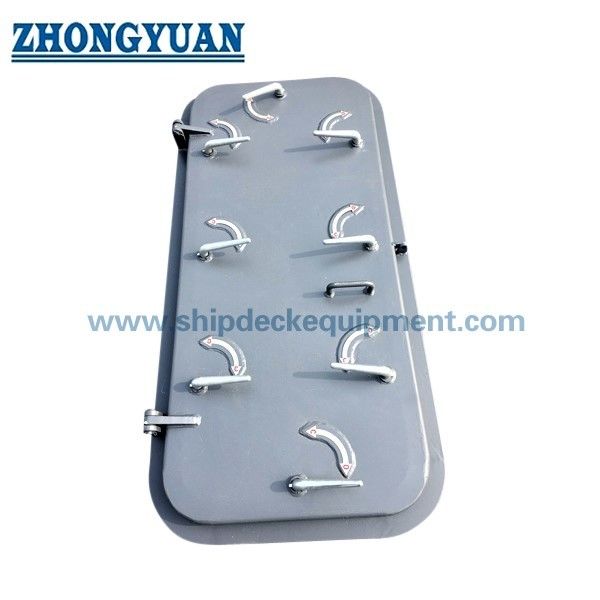

ประตูเหล็กกันน้ำทะเลแบบบานเดี่ยวพร้อมสลัก เปิด-ปิด ได้ทั้งสองด้าน | GB/T 3477 ประเภท A

ประตูกระดานใบเดียว ที่กันอากาศจากสแตนเลสทะเล มีหมาทํางานได้จากทั้งสองข้าง

ภาพรวมสินค้า

ประตูใบเดียวแบบ GB/T 3477 ประเภท A แบบเหล็กสําหรับเรือ ที่กันอากาศและขอบเขตคล้ายคลึงเหนือ deck ฟรีบอร์ดใบประตูที่มีขั้วลุ้นจะปิดลงกับกระปุกต่อเนื่อง ขณะที่หมาหลายตัวหรืออุปกรณ์ clamping กดกระปุกรอบกรอบเพื่อจํากัดการเข้าของน้ําภายใต้การเผชิญหน้ากับสภาพอากาศ

ผ่าตัดได้จากทั้งสองด้าน หมายความว่าอุปกรณ์ปิดสามารถปลดและติดตั้งได้จากทั้งสองด้านของฝาทิศทางการเปิด, ความสูงของรั้ว, ตําแหน่งการติดตั้ง, ความแข็งแรงของฝาปิดรอบ ๆ และการจัดวางการเปิดออกไปต้องปฏิบัติตามการวาดภาชนะ, ความต้องการของสายบรรทุก, และการอนุมัติชั้นหน้านี้ยังคงมีฐานขนาด GB/T 3477-2008 ประเภท A ที่ลูกค้าจัดส่ง; โครงการใหม่ควรยืนยันว่า GB/T 3477-2023 ฉบับปัจจุบันต้องการหรือไม่

รายละเอียดเร็ว

• ประเภทของสินค้า: ประตูขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้
• การจัดวางการปิด: มีหมาหลายตัวที่สามารถทํางานได้จากทั้งสองข้าง → ทําให้กระปุกสามารถกดและประตูสามารถเปิดหรือติดตั้งจากทั้งสองข้างของฝา
• ฐานมาตรฐาน: ข้อมูลลูกค้าตาม GB/T 3477-2008 แบบ A → ฉบับนี้ถูกถอนออก; GB/T 3477-2023 เป็นมาตรฐานแห่งชาติปัจจุบันสําหรับการยืนยันโครงการใหม่
• ระดับการเปิดที่ชัดเจน: 1200 × 600 มม ถึง 1700 × 800 มม ตามแผนที่นํามา → เลือกตามการเข้าถึง, การผ่านอุปกรณ์, พื้นที่ติดตั้ง และการจัดวางเรือที่ได้รับการอนุมัติ
• ตัวเลือกของวัสดุ: การสร้างเรือเหล็กอ่อนหรือเหล็กไร้ขัด → คุณภาพสุดท้าย, วัสดุใช้ในการผสม, วัสดุการผสม, เครื่องแนบและรายละเอียดความละเอียดการละเอียด
• รูปกรอบประตู: ตัวแบบ AF / AY ได้อ้างอิงในตารางที่นํามา → การตั้งค่ามุม, รายละเอียด R80, และการตัดฝาต้องสอดคล้องกับภาพวาดที่เลือก
• การตรวจสอบ: การตรวจสอบมิติ, การตรวจสอบการติดต่อกับซัคเกต, การตรวจสอบการทํางาน, การทดสอบครีต, และการทดสอบเชือกสามารถจัดทําตามแผนการตรวจสอบที่ตกลงและความต้องการของชั้นเรียน
• ปลอดภัยแบบเลือก: ป้องกันการโจรสลัดหรืออุปกรณ์ล็อคภายในสามารถหารือ → มันต้องไม่ขัดแย้งกับความต้องการการหลบหนี, ปลอดภัยจากไฟ, การดําเนินงาน, หรือชั้นเรียน

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันมาตรฐานและการกําหนดตามสัญญา: GB/T 3477-2008 ประเภท A แบบเดิม, GB/T 3477-2023 ปัจจุบัน, ลักษณะของ AF หรือ AY, เปิด H × W, ทิศทาง hinge และทิศทางการเปิด

ขั้นตอนที่ 2:ให้ระบุประเภทของเรือ ความยาวของเรือ ขอบเขตการติดตั้ง ระดับคาน ตําแหน่งของสายบรรทุก ความสูงของขอบเรือ หรือความสูงของขอบเรือ ความหนาของฝาปิดรอบ ๆ และการเสริมกําลังที่มีอยู่

ขั้นตอนที่ 3:ยืนยันความหนาของแผ่นใบประตู โปรแกรมกระชับ โปรไฟล์กรอบ จํานวนและตําแหน่งของสุนัข การจัดวาง hinge ส่วนประปา และถ้าประตูจะต้องเปิดออกเป็นปกติ

ขั้นตอนที่ 4:ยืนยันวัสดุและการป้องกันการกัดกร่อน: เหล็กก่อสร้างเรือหรือเหล็กไร้ขัดกร่อน ระบบเคลือบ, การกระปุกร้อนถ้าจําเป็น, เครื่องประกอบแน่นเหล็กไร้ขัดกร่อน, วัสดุกระปุกและรายละเอียดการแยก galvanic.

ขั้นตอนที่ 5:ยืนยันฟังก์ชันทางเลือก: การล็อคป้องกันการโจรสลัด, การรักษาภายใน, การจัดทําล็อค, อุปกรณ์เปิดไว้, แผ่นเตะ, แผ่นมองเห็น, ระดับไฟ, การแยก, หรือการควบคุมการเข้าถึงอินเตอร์เฟซตัวเลือกแต่ละตัวต้องได้รับการอนุมัติโครงการ.

ขั้นตอนที่ 6:ยืนยันขอบเขตการตรวจสอบและเอกสาร: การทดสอบหมึก, การทดสอบเชือก, การทดสอบการใช้งาน, ใบรับรองวัสดุ, ใบรับรองผู้ผลิต, การรับรองประเภท, ปริมาณ, จุดหมายปลายทาง, และเวลาในการจัดส่งที่จําเป็น

โครงสร้าง

Welded steel door frame | Single hinged steel leaf | Continuous weathertight gasket | Multiple dogs / clamping devices | Both-side operating handles | Hinges and pins | Door stiffeners | Hold-open arrangement | Optional anti-piracy lock | Coating or stainless-steel finish

ความแข็งแกร่งต่ออากาศ การติดตั้งและคุณภาพ

• สุนัขหลายตัวกระจายการกดรอบรอบประตู ช่วยให้กระปุกรักษาการติดต่อต่อต่อเนื่องกับกรอบเมื่อประตูถูกปรับและมั่นคงอย่างถูกต้อง
• การทํางานทั้งสองด้านทําให้บุคลากรสามารถปลดหรือติดตั้งอุปกรณ์ปิดจากทั้งสองข้างของเขต โดยไม่อธิบายประตูว่ามีผลการกระทําสองครั้งหรือสวิงสองครั้ง
• กรอบประตู แผ่นใบ และเครื่องแข็งถูกเลือกเป็นองค์ประกอบโครงสร้างหนึ่ง ความหนาและการเสริมเหล็กสุดท้ายขึ้นอยู่กับขนาดประตู ความยาวของเรือ ตําแหน่งการเผชิญและภาพวาดมาตรฐานหรือประเภทที่ได้รับการอนุมัติ.
• ช่องเปิดการติดตั้งและส่วนผ่ารอบ ๆ ต้องการการควบคุมมิติก่อนการผสมผสาน การบิดเบือนกรอบระหว่างการผสมผสานสามารถลดการสัมผัสของซัปเกตและทําให้การปรับหมายาก
• กล่องปิดที่สามารถเปลี่ยนได้ กล่องปิดที่สามารถปรับเปลี่ยนได้ หมุนที่สามารถใช้งานได้ และจุดปรับน้ํามันที่สามารถเข้าถึงได้ตามแบบการออกแบบที่เลือก.
• สําหรับประตูเหล็กอ่อน, การระเบิด, โรงงานพิมพ์, และเคลือบภาชนะสุดท้ายควรถูกประสานงานกับรายละเอียดการทาสีโรงเรือนเรือ. ประตูเหล็กไร้ขัดต้องการเกรด, การเสร็จสิ้นผิวการบําบัดการเชื่อมและยืนยันการแยกโลหะที่ไม่เหมือนกัน
• การควบคุมคุณภาพสามารถรวมถึงการติดตามวัสดุ, การควบคุมวิธีการปั่น, การตรวจสอบมิติ, การตรวจสอบความเรียบและเส้นฉาก, การติดต่อสุนัข, การทํางานของ hinge, การตรวจสอบการติดต่อของ gasket,การทดสอบเชือก, การตรวจสอบเคลือบ และการให้การในชั้นเรียนตามแผนการตรวจสอบที่ตกลง

คุณสมบัติตามสั่ง

• ประเภทสินค้า: ประตูกันอากาศสําหรับเรือ → สําหรับขอบเขตการเข้าถึงภายนอกเหนือ deck freeboard; ไม่สําหรับบริการการแยกพื้นที่กันน้ําเว้นแต่ถูกออกแบบและอนุมัติเป็นพิเศษ
• ประเภทใบ: ใบเดียว, หมุน → ใบเปิดไปในทิศทางที่อนุมัติหนึ่งและปกติจะจัดตั้งเพื่อเปิดออกไปนอกเว้นแต่ที่ยอมรับอย่างอื่น
• วิธีการปิด: มีหมาหลายตัวที่ใช้ได้จากทั้งสองข้าง → ให้การบดกระจายกระจายและเข้าถึงเครื่องควบคุมปิดจากทั้งสองข้าง
• มาตรฐานเก่า: GB/T 3477-2008 ประเภท A → ใช้เมื่อจําเป็นสําหรับเรือที่มีอยู่, โครงการเปลี่ยน, หรือการออกแบบสัญญาบนพื้นฐานของฉบับเก่า
• มาตรฐานปัจจุบัน: GB/T 3477-2023 → ยืนยันสําหรับโครงการใหม่ เพราะฉบับปี 2008 ถูกถอนออกอย่างเป็นทางการ
• ระยะเปิด: 1200 × 600 ถึง 1700 × 800 มิลลิเมตรในข้อมูลที่นํามา → เลือกตามการผ่านที่สะอาด, การเข้าถึงอุปกรณ์, การจัดวางภาชนะ, และการออกแบบที่อนุมัติ
• วัสดุ: เหล็กอ่อนหรือเหล็กไร้ขัด → คุณสมบัติสุดท้ายและความต้องการในการปั่นต้องถูกยืนยัน; การแทนที่เหล็กไร้ขัดไม่ใช่การแลกเปลี่ยนวัสดุง่าย ๆ
• การทดสอบ: การทดสอบครีต / การทดสอบเชือก / การทดสอบการใช้งาน → วิธีการทดสอบ ความดัน ระยะทาง ช่องจุ้ย หลักเกณฑ์การยอมรับ และการพิสูจน์ตามแผนการตรวจสอบที่อนุมัติ
• ตัวเลือกความปลอดภัย: อุปกรณ์ล็อคป้องกันการโจรสลัด → สามารถใช้ได้เฉพาะเมื่อเข้ากันได้กับวิธีการหลบหนีฉุกเฉิน การป้องกันไฟ และวิธีการปฏิบัติงานของเรือ
• หมวดหมู่การป้องกันไฟ: ต้องยืนยัน → การก่อสร้างที่กันอากาศไม่ได้ให้ความสมบูรณ์แบบของไฟชั้น A หรือชั้น B โดยอัตโนมัติ

วิธี การ

Close the hinged leaf against the frame → Engage dogs from either side → Dogs compress the continuous gasket around the perimeter → Gasket and frame limit weather-water ingress → Release dogs and open the leaf in the approved direction

การใช้งาน

Enclosed superstructures | Deckhouses | Companionways | Forecastle access | External accommodation access | Machinery-casing access above freeboard deck | Weather-exposed bulkhead openings | Newbuilding and replacement projects

การรับรองและข้อดี

ใบรับรองและการตรวจสอบพยานสามารถจัดทําตามมาตรฐานสัญญา สังคมชั้นเรียน ความต้องการธง การออกแบบที่อนุมัติ ความสามารถติดตามวัสดุ และแผนการตรวจสอบที่ตกลงใบรับรองไม่ได้ถูกรวมด้วยอัตโนมัติกับทุกการจัดส่ง.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

เมื่อความสมบูรณ์แบบต่อไฟ, ความสมบูรณ์แบบต่อน้ํา, การอนุมัติประเภท, หรือการรับรองตามกฎหมายต้องการ, การตั้งค่าสินค้าและวงกว้างการอนุมัติที่แม่นยําต้องถูกยืนยันแยกกันก่อนการนําเสนอราคา

การวาด & ภาพถ่าย

FAQ

Q1:ประตูกันอากาศกับประตูกันน้ําต่างกันอย่างไร

A1:ประตูกันอากาศมีวัตถุประสงค์ในการป้องกันน้ําจากการเจาะเรือภายใต้การเผชิญหน้ากับอากาศเมื่อปิดอย่างถูกต้องมันไม่ได้ถูกออกแบบโดยอัตโนมัติที่จะทนหัว hydrostatic ต่อเนื่องหรือใช้เป็นประตูส่วนล่างกันน้ําหน้าที่ขอบเขตที่ต้องการต้องยืนยันจากแผนเรือและกฎประเภท

Q2:หมายถึงว่าประตูเปิดออกทั้ง 2 ด้าน

A2:ไม่ มันหมายความว่าหมาหรืออุปกรณ์กั้น สามารถทํางานได้จากทั้งสองข้างของฝาฝาปกติเป็นด้านนอกสําหรับประตู Load Line ที่เปิดออก เว้นแต่การจัดทําอื่นถูกยอมรับ.

Q3:โครงการใหม่ควรระบุ GB/T 3477-2008 หรือ GB/T 3477-2023?

A3:GB/T 3477-2008 อาจยังคงเกี่ยวข้องกับประตูสํารองหรือภาพวาดที่มีอยู่ แต่มันถูกถอนออกอย่างเป็นทางการ GB/T 3477-2023 เป็นฉบับปัจจุบันและความต้องการธงควรยืนยันการออกแบบสัญญา ก่อนการผลิต.
