ประตูเหล็กกันไฟระดับ A-60 สำหรับเรือ | ประตูบานพับสำหรับผนังกั้นระดับ A

ประตูเรือไฟ A-60 ใบเดียว ประตูเหล็กขั้วสําหรับคลาส A

ภาพรวมสินค้า

ประตูเรือ A-60 ที่มีใบเดียวที่มีเกณฑ์การป้องกันไฟ เป็นประกอบประตูเข้าทางที่มีม้าลายสําหรับช่องเปิดในคลาส A ที่แผนการควบคุมไฟของเรือต้องการความสมบูรณ์แบบและผลงานของ A-60ปกติจะติดตั้งในห้องพักตําแหน่งการเข้าสู่สถานที่บริการ, การควบคุม, ระบบบันได, ระยะขอบห้องครัว, หรือพื้นที่เครื่องจักร ตามการจัดวางเรือที่ได้รับการอนุมัติ

การจัดอันดับ A-60 ใช้กับชุดประตูที่ได้รับการทดสอบทั้งหมด ไม่เพียงแค่แผ่นเหล็กหรือวัสดุประปาเท่านั้นระเบียบล็อคและมือ, อุปกรณ์ปิด, การปิด, แนวโน้มการติดตั้ง, แผ่นรองรับ, และแผ่นวิชั่นที่ได้รับการอนุมัติใด ๆ หรือช่องทางการเข้าและขอบเขตการรับรองจึงควรได้รับการยืนยันก่อนการนําเสนอ.

รายละเอียดเร็ว

• ประเภทการปรับปรุงไฟ: A-60 กลมประตูไฟเรือ → สําหรับช่องเปิดฝาฝาชั้น A ที่ระดับการปรับปรุงไฟ 60 นาทีถูกกําหนดในแผนการควบคุมไฟของเรือ
• การจัดตั้งประตู: แบบมีคันขั้วใบเดียว → การจัดวางการเข้าถึงที่ง่ายกว่าประตูไฟใบสองใบหรือประตูลื่น; การเปิดทางซ้ายหรือทางขวาควรได้รับการยืนยัน
• มาตรฐานอ้างอิง: SOLAS บท II-2, 2010 FTP Code Part 3, และ CB/T 3234-2011 → ความเป็นไปตามสุดท้ายขึ้นอยู่กับการออกแบบที่ได้รับอนุมัติ, รายงานการทดสอบ, และวงกว้างของใบรับรอง
• ระยะการเปิดที่ชัดเจนจากข้อมูลที่นํามาให้: ความสูง 1,500×2,000 มิลลิเมตร × กว้าง 500×1,000 มิลลิเมตร → ขนาดสูงสุดที่ได้รับอนุญาตจริงต้องไม่เกินขั้นต่ําการรับรอง
• การก่อสร้าง: ใบเหล็กและกรอบเหล็กที่มีการกันไฟที่ได้รับการอนุมัติ → ผนังเหล็กไร้ขัด หรือการเสร็จพิเศษเป็นไปได้เฉพาะเมื่อครอบคลุมด้วยการตั้งแบบที่ได้รับการอนุมัติ
• การติดตั้ง: ผสมผสานหรือได้รับการอนุมัติในแบบอื่นในกระเบื้องเหล็ก / การทดสอบการประกอบกระเบื้องเหล็ก → ผิวหน้ากรอบ, ความต่อเนื่องของการปิดและโครงสร้างรอบ ๆ ต้องตรงกับการติดตั้งที่ได้รับการอนุมัติ
• ระเบียบการปิด: ประตูขั้วมือที่มีอุปกรณ์ปิดด้วยตนเองเมื่อจําเป็น → ปล่อยเปิดจับ, ปล่อยทางไกล, ล็อค, และอุปกรณ์หลบหนีเป็นตัวเลือกเฉพาะโครงการ
• การรับรอง: การรับรองประเภท, ใบรับรองประเภท, และการรับรอง MED สามารถจัดเรียงตามธงเรือ, ประเภท, รูปแบบแม่นยํา และขอบเขตการสั่งซื้อ;มันไม่ได้ถูกรวมด้วยอัตโนมัติกับทุกการตั้งค่า.

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันความสามารถในการป้องกันไฟที่ต้องการเป็น A-60 และให้แผนการควบคุมไฟของเรือ ตําแหน่ง, ประเภทของฝาฝา และถ้าประตูเป็นสําหรับที่พัก, สถานีควบคุม, ระบบบันได, กําแพงครัว,ขอบเขตพื้นที่เครื่องจักรหรือตําแหน่งอื่นที่อนุมัติ

ขั้นตอนที่ 2:ยืนยันความกว้างและความสูงของช่องเปิดที่ชัดเจน, การตัดผนังเหล็ก, ความหนาของส่วนผ่า T, แบบกรอบ A1 / A2 / A3, การจัดวางขอบ / ขอบ และพื้นที่ติดตั้งที่ว่าง

ขั้นตอนที่ 3:ยืนยันการส่งประตูและการใช้งาน: มือซ้ายหรือมือขวาหมุนมุมทิศทางการเปิด, มือจับ / กล็อค, อุปกรณ์ปิดเอง, ยึดเปิดปลด, ปลดทางไกล, อุปกรณ์การหลบหนี,หรือความต้องการในการล็อค.

ขั้นตอนที่ 4:ยืนยันวัสดุและการเสร็จสิ้น: เหล็กอ่อนสี, ผนัง / การก่อสร้างเหล็กไร้ขัดเหล็ก, ระบบพิมพ์, การเคลือบด้านบนสุดท้าย, สี, และความต้องการป้องกันการกัดกร่อน

ขั้นตอนที่ 5:ยืนยันทุกช่องเปิดและอุปกรณ์เสริมก่อนการเสนอราคา: ผังวิชั่น, ผังอากาศ, ช่องหลอดเชือกดับเพลิง, ช่องปิดประตู, ช่องปิด, ใบแสดงชื่อ, ล็อคป้องกันโจรสลัด, หรือ ช่องควบคุมการเข้าถึงแต่ละชิ้นต้องครอบคลุมโดยการประกอบที่ได้รับการอนุมัติ.

ขั้นตอนที่ 6:ยืนยันขอบเขตการรับรอง: ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, การรับรองประเภทชั้น, การตรวจสอบประเภทส่วนตัว, การรับรอง EC MED ในกรณีที่เหมาะสม, ปริมาณ, สถานที่จัดส่งและเวลาในการจัดส่งที่จําเป็นให้แผนการประตูที่ได้รับการอนุมัติ หรือภาพวาด หากมี

โครงสร้าง

Single steel door leaf | Approved fire insulation core | Steel door frame | Hinges and pivot reinforcement | Latch and handle set | Self-closing device when required | Fire-resistant seals / clearances according to approval | Welded or approved bulkhead interface | Optional approved vision or access opening

ประโยชน์ของความปลอดภัยจากไฟ การติดตั้งและคุณภาพ

• องค์ประกอบใบและกรอบที่สมบูรณ์แบบถูกเลือกตามแผนการควบคุมไฟของเรือ เพื่อหลีกเลี่ยงความผิดพลาดทั่วไปของการปฏิบัติ A-60 เป็นทรัพย์สินที่มีวัสดุเท่านั้น
• ขนาดของประตูและการจัดวางกรอบถูกควบคุมไปตามการตั้งค่าที่ได้รับการทดสอบและอนุมัติ; การเปิดที่ใหญ่กว่าหรือการเปลี่ยนเครื่องจักรต้องมีการตรวจสอบการอนุมัติแทนการปรับขนาดขนาดง่าย ๆ
• การเชื่อมกรอบ, การตัดแผ่นฝา, การกันความร้อนรอบ ๆ และแนวทางด้านไฟจะถูกตรวจสอบพร้อมกันเพื่อให้ขอบเขตที่ติดตั้งยังคงสอดคล้องกับการจัดทําการทดสอบไฟ
• การตรวจสอบความเรียบของใบประตู, การจัดสรรมังกร, การจับล็อค, ความเร็วในการปิด, และสภาพการปิด / ความสะอาดเพื่อรองรับการปิดที่น่าเชื่อถือและหลีกเลี่ยงช่องว่างท้องถิ่นที่กรอบ
• สามารถตั้งค่าฟังก์ชันปิดเองและเก็บเปิดได้ตามตําแหน่งประตูและความต้องการของ SOLASการปลดปล่อยทางไกลจะถูกจัดให้มีเพียงเมื่อมีการกําหนดและรวมอยู่ในระบบควบคุมที่อนุมัติ.
• แผ่นการมองเห็น, เปิดช่องอากาศ, เปิดช่องเชือกดับเพลิง, ล็อค, และอุปกรณ์ควบคุมการเข้าถึงไม่ได้ถูกพิจารณาว่าเป็นส่วนเสริมทั่วไป; ขนาดและตําแหน่งของพวกเขาต้องถูกกําหนดในใบรับรองที่ใช้ได้
• ความสามารถในการป้องกันน้ํา, กันอากาศ, กันก๊าซ, เสียง, หรือป้องกันการโจรสลัดถูกระบุแยก. การจัดอันดับไฟ A-60 เท่านั้นไม่ได้กําหนดฟังก์ชันเพิ่มเติมเหล่านี้.
• ความสามารถติดตามวัสดุ การระบุความละเอียด การตรวจสอบการผลิต บันทึกมิติ และการตราใบรับรอง สามารถจัดทําได้ตามขอบเขตการตรวจสอบคุณภาพและประเภทที่ตกลงกัน

คุณสมบัติตามสั่ง

• หลักฐานมาตรฐาน: SOLAS บทที่ II-2 / 2010 รหัส FTP ตอนที่ 3 / CB/T 3234-2011 → มาตรฐานและเส้นทางการอนุมัติที่ใช้ได้สุดท้าย ตามธงเรือ, ประเภทและรายละเอียดโครงการ
• หมวดไฟ: A-60 → การจัดหมวดใช้กับการทดสอบการประกอบประตูครบวงจรและเขตติดตั้งที่อนุมัติ
• ประเภทใบ: ใบเดียวมีม้าลาย → ยืนยันการใช้มือ, ทิศทางการเปิด, และความต้องการทางหลบหนี
• เปิดให้ชัดเจน: 1,500 ราคา 2,000 มม × 500 ราคา 1,000 มม จากข้อมูลที่นํามา → ขนาดการสั่งซื้อที่แท้จริงต้องอยู่ในขอบเขตของใบรับรอง
• ประเภทกรอบ: A1 / A2 / A3 → อนุญาตการตัดออกและอินเตอร์เฟซการติดตั้งต้องการการยืนยันการออกแบบที่ได้รับการอนุมัติ
• วัสดุ: เหล็กทาสีหรือสแตนเลสที่ได้รับการอนุมัติ → อลูมิเนียมไม่ควรนําเสนอสําหรับหน้าประตูเหล็กประเภท A นี้ เว้นแต่การสร้างที่ได้รับการอนุมัติเท่าเทียมกันถูกบันทึกไว้
• อุปกรณ์ปิด: ปิดเอง / ปล่อยเปิดตามสถานที่ → ไม่ใช่อุปกรณ์เสริมทุกชิ้นมีมาตรฐานหรือมีตามปกติ
• ความแน่นเพิ่มเติม: กันน้ํา กันอากาศ หรือ กันก๊าซได้เฉพาะเมื่อถูกออกแบบ, ทดสอบ และรับรองแยกกัน → ไม่เกี่ยวข้องกับการจัดอันดับ A-60
• ความต้องการใบรับรอง: การอนุมัติประเภท / การตรวจสอบประเภท / MED ตามโครงการ → รูปแบบใบรับรอง, ขนาด, อุปกรณ์และความเป็นจริงต้องตรงกับประตูที่จัดส่ง

วิธี การ

ประตูปิดอยู่ หรือปิดโดยอัตโนมัติเมื่อต้องการ → ใบเหล็ก, กรอบ, การปิด, ปิด and controlled clearances resist fire exposure as an approved assembly → Frame transfers mechanical loads into the supporting bulkhead → The door maintains the required integrity and insulation classification for the approved test duration and configuration

การใช้งาน

Ship accommodation corridors | A-class bulkhead access | Control stations | Stairway enclosures | Service spaces | Galley boundaries | Machinery-space boundary access subject to location requirements | Offshore accommodation modules subject to project rules | Newbuilding and approved replacement projects

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามแบบที่ได้รับการอนุมัติอย่างถูกต้อง ขนาดประตู อุปกรณ์ อุปกรณ์ การตั้งค่าการทดสอบไฟ ฟันธงของเรือ สังคมการจัดหมวด และขอบเขตการตรวจสอบโครงการการอนุมัติ EC MED ใช้ได้เฉพาะเมื่อสินค้าและใบรับรองตรงกับข้อกําหนดของกฎหมายเกี่ยวกับอุปกรณ์สําหรับเรือ.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

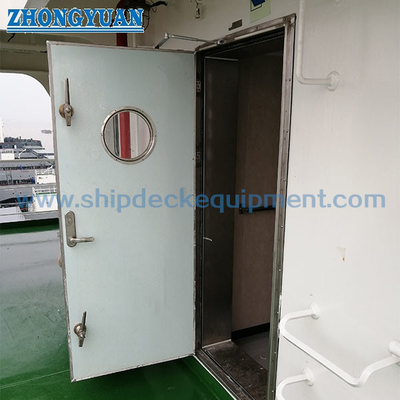

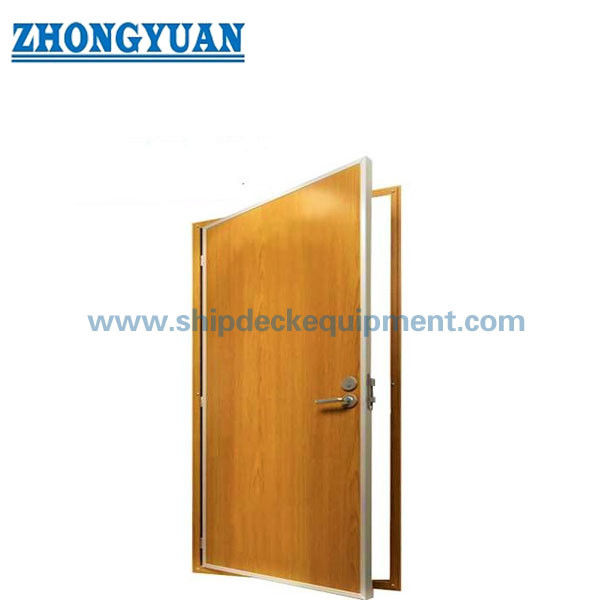

การวาด & ภาพถ่าย

FAQ

Q1:A-60 หมายถึงอะไร สําหรับประตูดับเพลิงเรือ?

A1:A-60 เป็นการจัดอันดับไฟของประตูที่ทดสอบครบถ้วนและขอบสนุนองค์ประกอบต้องตอบสนองเกณฑ์ความสมบูรณ์แบบที่ต้องการและการจัดอันดับความโดดเดี่ยว A-60 สําหรับช่วงเวลาการทดสอบที่กําหนดไว้ใบประตูเหล็กหรือวัสดุประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วยอุปกรณ์ประกอบด้วย

Q2:ประตูไฟ A-60 ให้ผลงานกันน้ํา ป้องกันก๊าซ ป้องกันเสียง หรือป้องกันการโจรสลัดด้วยตัวเองไหม?

A2:ไม่ มันคือฟังก์ชันที่แตกต่างกัน โดยมีรายละเอียดโครงสร้างที่แตกต่างกัน เช่น การปิดปิด เครื่องใช้งาน การทดสอบ และขอบเขตการอนุมัติพวกเขาสามารถรวมกันได้เพียงเมื่อรุ่นประตูที่สมบูรณ์แบบถูกออกแบบและได้รับการรับรองสําหรับความต้องการเพิ่มเติม.

Q3:ข้อมูลอะไรที่ต้องการ ก่อนการรับใบเสนอราคาและใบยืนยันใบรับรอง?

A3:ให้ประเภทไฟ ช่องเปิดสะอาด ความหนาและการก่อสร้างของฝัง, ประเภทกรอบ, การส่งประตูและทิศทางการเปิด, การจัดวาง sill, ต้องการปิด / ยึดเปิด, ล็อคและอุปกรณ์เสริมวัสดุและเคลือบ, ป้ายเรือและประเภท, ปริมาณ, จุดหมาย, เวลาในการจัดส่งที่ต้องการ, และตารางประตูที่อนุมัติหรือภาพวาด.
