ช่องระบายอากาศเห็ดกันน้ำพร้อมล้อหมุน, ช่องระบายอากาศห้องเก็บสินค้าประเภท B GB 3887 สำหรับดาดฟ้าเรือ

ช่องระบายอากาศเห็ดกันน้ำพร้อมล้อหมุนล้อหมุนGB 3887 ประเภท Bการระบายอากาศห้องเก็บสินค้าสำหรับดาดฟ้าเรือ

ภาพรวมผลิตภัณฑ์

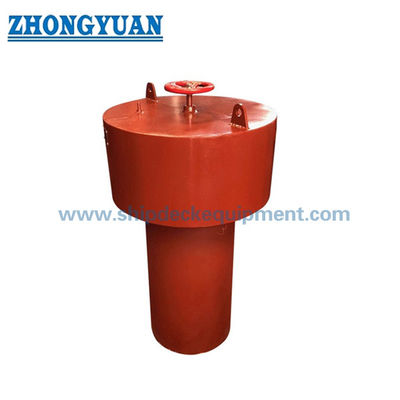

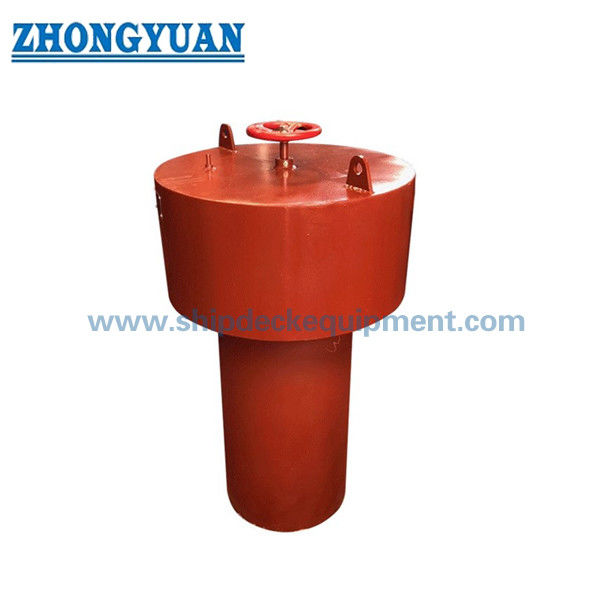

ช่องระบายอากาศเห็ดแบบมารีน GB 3887 ประเภท B เป็นช่องระบายอากาศแบบกันน้ำที่ควบคุมด้วยล้อหมุนสำหรับดาดฟ้าเรือที่เปิดโล่ง ล้อหมุนที่อยู่ตรงกลางจะขับเคลื่อนกลไกสกรูที่ยกหรือลดฝาปิดภายในลงกับที่นั่งซีล การจัดเรียงนี้ช่วยให้ช่องระบายอากาศเปิดอยู่ระหว่างการใช้งานปกติและสามารถปิดได้ในพื้นที่เมื่อสภาพอากาศ การปฏิบัติงานบนดาดฟ้า ขั้นตอนฉุกเฉิน หรือข้อกำหนดในการตรวจสอบต้องการการปิดที่กันน้ำ

ช่วงขนาดเดิมที่จัดหาให้ครอบคลุม DN 400 ถึง DN 900 GB 3887-1983 เป็นมาตรฐานเก่าและส่วนใหญ่เกี่ยวข้องกับการเปลี่ยน ซ่อมแซม หรือแบบวาดเรือที่ยังคงระบุการกำหนดค่านี้ สำหรับโครงการก่อสร้างใหม่ ควรยืนยันมาตรฐานปัจจุบันที่ใช้ได้ ตำแหน่งดาดฟ้า ความสูงของขอบดาดฟ้า การจัดเรียงความปลอดภัยจากอัคคีภัย วัสดุ และข้อกำหนดการจำแนกประเภทก่อนการผลิต การติดตั้งในตำแหน่ง Load Line ตำแหน่งที่ 1 หรือ ตำแหน่งที่ 2 ไม่ได้ถูกกำหนดโดยช่องระบายอากาศเพียงอย่างเดียว ขอบดาดฟ้าที่สมบูรณ์ การเชื่อมต่อดาดฟ้า อุปกรณ์ปิด และโครงสร้างโดยรอบต้องเป็นไปตามข้อกำหนดของเรือและพื้นฐานการอนุมัติ

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: ช่องระบายอากาศเห็ดแบบควบคุมด้วยล้อหมุน ประเภท B → การเปิดและปิดช่องระบายอากาศเรือในพื้นที่
• มาตรฐานเดิมและช่วงขนาด: GB 3887-1983, DN 400–900 → เหมาะสำหรับการเปลี่ยนหรือโครงการที่ระบุในแบบวาดหลังจากการยืนยันสถานะมาตรฐาน
• หลักการปิด: ล้อหมุนกลาง + แกนสกรูมือซ้าย + ฝาปิดเคลื่อนที่ → การเคลื่อนที่เชิงกลที่แน่นอนไปยังตำแหน่งเปิดหรือปิด
• การป้องกันสภาพอากาศ: ฝาครอบเห็ดและฝาปิดที่มีปะเก็น → ช่วยป้องกันฝนและละอองน้ำเข้าโดยตรงเมื่อปิดและบำรุงรักษาอย่างถูกต้อง
• ขนาดอ้างอิงหลัก: เส้นผ่านศูนย์กลางภายนอก 710–1,580 มม. และความสูง H 280–360 มม. → มีประโยชน์สำหรับการตรวจสอบพื้นที่ดาดฟ้า การเข้าถึง และการรบกวน
• น้ำหนักอ้างอิง: 98.1–357.4 กก. → เกี่ยวข้องกับการจัดการ การวางแผนการติดตั้งบนดาดฟ้า การบรรจุหีบห่อ และการประมาณค่าขนส่ง
• วัสดุและการตกแต่ง: เหล็กกล้าคาร์บอนต่ำเป็นฐานโครงสร้างปกติ เหล็กกล้าไร้สนิมหรือชิ้นส่วนโลหะผสมทองแดงที่เลือกสามารถพูดคุยได้ → ขอบเขตวัสดุสุดท้ายต้องได้รับการยืนยันจากแบบวาด
• การป้องกันเสริม: สามารถระบุตะแกรงป้องกันหนูหรือแมลงได้ → ตัวหน่วงไฟหรือฟังก์ชันปิดไฟต้องมีการจัดเรียงที่แยกต่างหากและได้รับการอนุมัติ และต้องไม่ถือว่าเป็นเช่นนั้นโดยปริยาย

พารามิเตอร์ทางเทคนิคหลัก

ขั้นตอนที่ 1: ยืนยันว่าคำสั่งซื้อเป็นการเปลี่ยน GB 3887-1983 ข้อกำหนดแบบวาดเรือ หรือโครงการก่อสร้างใหม่ที่ต้องการการตรวจสอบกับมาตรฐานปัจจุบันที่ใช้บังคับ

ขั้นตอนที่ 2: ยืนยันขนาดเส้นผ่านศูนย์กลางปกติ DN ขนาดท่อลมหรือท่อลม ปริมาณอากาศที่ต้องการ ตำแหน่งดาดฟ้า และระยะห่างในการทำงานรอบล้อหมุนและฝาครอบขั้นตอนที่ 3: จัดเตรียมผังดาดฟ้าที่แสดงความสูงของขอบดาดฟ้า ช่องเปิดดาดฟ้า ส่วนต่อประสานแบบเชื่อมหรือแบบหน้าแปลน การเสริมแรงเฉพาะที่ สภาพการระบายน้ำ และการเข้าถึงเพื่อการตรวจสอบ

ขั้นตอนที่ 4: ยืนยันวัสดุโครงสร้าง วัสดุแกนและตัวยึด ประเภทปะเก็น ตะแกรงป้องกันหนู/แมลง และจำเป็นต้องมีตัวหน่วงไฟที่ได้รับการอนุมัติแยกต่างหากหรือไม่ขั้นตอนที่ 5: ยืนยันการบำบัดพื้นผิว: การพ่นทราย Sa 2.5 พร้อมสีรองพื้นอีพ็อกซี่ สีระบบเรือขั้นสุดท้าย ความเป็นไปได้ของการชุบสังกะสี หรือการตกแต่งสแตนเลสตามที่ระบุ

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ สมาคมการจำแนกประเภท ขอบเขตการตรวจสอบและใบรับรอง แบบวาดการติดตั้ง สถานที่จัดส่ง และเวลาจัดส่งที่ต้องการโครงสร้าง

ฝาครอบเห็ด | ล้อหมุนกลาง | แกนสกรูมือซ้าย | ฝาปิดกันน้ำเคลื่อนที่ | ปะเก็นและที่นั่งซีล | ตัวเรือ/ขอบดาดฟ้า | ตะแกรงป้องกันหนูหรือแมลงเสริม | ส่วนต่อประสานการเชื่อมต่อดาดฟ้าการป้องกันสภาพอากาศ การใช้งาน และข้อดีในการบำรุงรักษา

ล้อหมุนกลางให้การควบคุมฝาปิดในพื้นที่โดยตรงโดยไม่ต้องหมุนฝาครอบทั้งหมด ซึ่งใช้งานได้จริงสำหรับช่องระบายอากาศขนาดใหญ่ DN 400–900กลไกสกรูควรเคลื่อนฝาปิดตลอดระยะการเดินทางเต็มที่ เพื่อให้ปะเก็นคลายออกระหว่างการระบายอากาศและถูกบีบอัดอย่างสม่ำเสมอเมื่อปิดเครื่อง

ฝาครอบเห็ดป้องกันช่องเปิดจากฝนและละอองน้ำโดยตรง ประสิทธิภาพการกันน้ำที่ได้รับการยืนยันขึ้นอยู่กับการที่ฝาปิดถึงที่นั่ง สภาพปะเก็น การจัดแนวแกน และความสมบูรณ์ของโครงสร้างควรเข้าถึงที่นั่งปิด ขอบฝาปิด แกน น็อต ล้อหมุน และพื้นที่ระบายน้ำสำหรับการตรวจสอบ การทำความสะอาด การหล่อลื่น และการควบคุมการกัดกร่อน

สำหรับการติดตั้งบนดาดฟ้าที่เปิดโล่ง ขอบดาดฟ้าของช่องระบายอากาศต้องเชื่อมต่อกับโครงสร้างดาดฟ้าและตรวจสอบร่วมกับความหนาของดาดฟ้า การเสริมแรงเฉพาะที่ ความสูงของขอบดาดฟ้า และจุดที่น้ำเข้าต่ำสุดที่เป็นไปได้

การบำรุงรักษาตามปกติควรรวมถึงการทำงานเต็มระยะ แทนที่จะหมุนล้อหมุนเพียงบางส่วน การหล่อลื่นแกนและน็อต และการตรวจสอบฝาปิด ขอบขอบดาดฟ้า ปะเก็น ตะแกรง และการบ่งชี้ตำแหน่งปิด

การป้องกันหนูหรือแมลงควรถือเป็นส่วนประกอบตะแกรงที่ระบุ ต้องไม่ขัดขวางการไหลของอากาศที่ต้องการ และควรสามารถถอดออกได้หรือเข้าถึงได้เพื่อทำความสะอาด

• ตัวหน่วงไฟทั่วไปไม่เท่ากับอุปกรณ์ปิดกันน้ำ Load Line โดยอัตโนมัติ ฟังก์ชันความปลอดภัยจากอัคคีภัยและการกันน้ำควรได้รับการยืนยันแยกต่างหากเมื่อทั้งสองอย่างจำเป็น
• คุณลักษณะที่กำหนดเอง
• สถานะมาตรฐาน: การกำหนดค่าเดิม GB 3887-1983 → ใช้สำหรับการเปลี่ยนที่ยืนยันแล้วหรือโครงการที่ระบุในแบบวาด ตรวจสอบการยอมรับมาตรฐานปัจจุบันสำหรับโครงการก่อสร้างใหม่
• ประเภท: B → ฝาครอบเห็ดแบบตายตัวพร้อมล้อหมุนกลางและฝาปิดภายในแบบสกรู
• ขนาดเส้นผ่านศูนย์กลางปกติ: DN 400 / 450 / 500 / 550 / 600 / 650 / 700 / 750 / 800 / 850 / 900 → เลือกตามการจัดเรียงการระบายอากาศและแบบวาดเรือ
• อุปกรณ์ปิด: ล้อหมุนแบบแมนนวล → ยืนยันทิศทางการทำงาน ระยะการเดินทางเต็มที่ การบ่งชี้ตำแหน่งปิด และการเข้าถึงที่จำเป็น
• เกลียวสกรู: T36×6-ซ้าย ถึง T44×8-ซ้าย → แตกต่างกันไปตามขนาดเส้นผ่านศูนย์กลางปกติ ดังแสดงในตารางวิศวกรรมโดยละเอียด
• ความหนาแผ่นอ้างอิง: ค่าแยกต่างหากสำหรับเรือเดินทะเลและเรือในน่านน้ำภายใน → ความหนาขั้นสุดท้ายต้องเป็นไปตามมาตรฐานที่ยืนยัน ประเภทเรือ และแบบวาดที่อนุมัติ

ซีลกันน้ำ: ฝาปิดที่มีปะเก็น → ควรยืนยันวัสดุปะเก็น การบีบอัด ความทนทานต่ออุณหภูมิ และรายละเอียดการเปลี่ยน

• ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตโครงการ → ใบรับรองผู้ผลิต การตรวจสอบย้อนกลับวัสดุ การอนุมัติประเภท หรือการเข้าร่วมของชั้นเรียนต้องได้รับการตกลงก่อนการเสนอราคา
• วิธีการทำงาน
• หมุนล้อหมุน → สกรูมือซ้ายขับฝาปิดภายในขึ้นหรือลง → ตำแหน่งเปิดอนุญาตให้ระบายอากาศผ่านช่องว่างวงแหวนใต้ฝาครอบ → ตำแหน่งปิดจะบีบอัดปะเก็นกับที่นั่ง → ลูกเรือยืนยันการปิดสนิทและบำรุงรักษากลไกการทำงาน
• การใช้งาน
• ช่องระบายอากาศดาดฟ้าเรือที่เปิดโล่ง | ช่องระบายอากาศดาดฟ้าอิสระหรือดาดฟ้าส่วนบนภายใต้การจัดเรียงที่อนุมัติ | ท่อลมระบายอากาศห้องเครื่องยนต์หรือห้องเครื่องจักรที่ต้องการการปิดกันน้ำในพื้นที่ | การระบายอากาศห้องสินค้าและห้องบริการ | การก่อสร้างใหม่หลังจากการทบทวนมาตรฐานปัจจุบัน | การซ่อมแซมและเปลี่ยนการติดตั้ง GB 3887 เดิม
• การรับรองและข้อดี
• สามารถจัดเตรียมใบรับรองและการตรวจสอบได้ตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับวัสดุ แบบวาดที่อนุมัติ ขอบเขตการทดสอบ และขั้นตอนของสมาคมการจำแนกประเภท
• การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

แบบวาดและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: GB 3887-1983 ยังคงเป็นมาตรฐานปัจจุบันสำหรับช่องระบายอากาศเห็ดสำหรับเรือหรือไม่?

คำตอบที่ 1: ไม่ บันทึกมาตรฐานอย่างเป็นทางการของจีนแสดงให้เห็นว่า GB 3887-1983 ถูกแทนที่ด้วย CB/T 295-1999; CB/T 295-2000 ในภายหลังถูกแทนที่ด้วย CB/T 4444-2017 ดังนั้นหน้า GB 3887 ประเภท B จึงเหมาะที่สุดสำหรับการเปลี่ยนของเดิมหรือโครงการที่แบบวาดที่อนุมัติยังคงประเภทนี้ไว้โดยเฉพาะ

คำถามที่ 2: สามารถติดตั้งช่องระบายอากาศประเภท B นี้ในตำแหน่ง Load Line ตำแหน่งที่ 1 หรือ ตำแหน่งที่ 2 ได้หรือไม่?

คำตอบที่ 2: สามารถพิจารณาได้เฉพาะเมื่อการจัดเรียงที่สมบูรณ์เป็นไปตามข้อกำหนด Load Line และชั้นเรียนที่ใช้บังคับ การยืนยันควรรวมถึงตำแหน่งดาดฟ้า ความสูงขอบดาดฟ้าขั้นต่ำ จุดที่น้ำเข้าต่ำสุด การเชื่อมต่อโครงสร้าง อุปกรณ์ปิดที่ติดถาวรหรือพร้อมใช้งาน และประสิทธิภาพการกันน้ำที่ได้รับการอนุมัติ

คำถามที่ 3: ฟังก์ชันป้องกันหนู ป้องกันแมลง และป้องกันไฟรวมอยู่เป็นมาตรฐานหรือไม่?

คำตอบที่ 3: ฟังก์ชันหลักของประเภท B คือการปิดกันน้ำด้วยล้อหมุน สามารถระบุตะแกรงป้องกันหนูหรือแมลงเป็นอุปกรณ์เสริมได้ การป้องกันไฟต้องใช้ตัวหน่วงไฟหรือการจัดเรียงการปิดที่กำหนดและอนุมัติแยกต่างหาก ไม่ควรอ้างสิทธิ์จากโครงสร้างช่องระบายอากาศเห็ดเพียงอย่างเดียว
