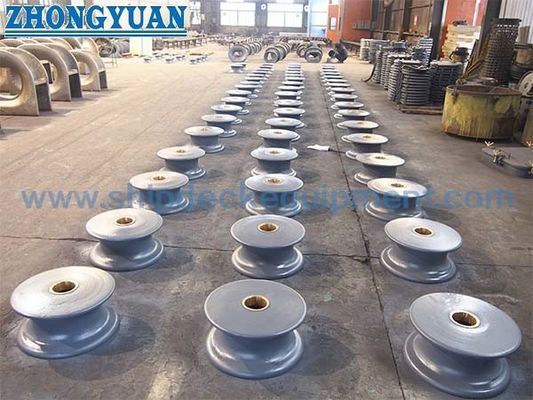

สายพัดลวดเรือที่มีการตรวจสอบ SWL (254 ราคา 1766 กิโลเนตร)
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | กิกะไบต์/ที 10105-88 | พิมพ์: | เปิดประเภท |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 150~450มม | หมายเลขลูกกลิ้ง: | 2/3 ลูกกลิ้ง |
| น้ำหนักลูกกลิ้ง: | 24.8~310กก | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | ปุ่มม้วนเรือเหล็กเหล็กเหล็ก |
||
รายละเอียดสินค้า
ลูกกลิ้งนำเชือกสำหรับเรือพร้อม SWL ที่ผ่านการรับรอง (254–1766 kN) | DN150–DN450 สำหรับการผูกเรือ
ภาพรวมผลิตภัณฑ์
ลูกกลิ้งนำเชือกสำหรับเรือนี้ออกแบบมาเพื่อเป็นอุปกรณ์นำทางรับน้ำหนักสำหรับระบบการผูกเรือ
แตกต่างจากลูกกลิ้งนำเชือกทั่วไป หน่วยนี้ได้รับการออกแบบด้วย Safe Working Load (SWL) และ Safety Factor ที่ผ่านการรับรอง เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ภายใต้แรงผูกเรือจริง
ลูกกลิ้งเหล็กหล่อคุณภาพสูง การตัดเฉือนที่แม่นยำ และระบบหล่อลื่นที่ปรับให้เหมาะสม ช่วยให้การหมุนราบรื่นและลดการสึกหรอของเชือก
เหมาะสำหรับทั้งเชือกเหล็กและเชือกสังเคราะห์ในสภาพแวดล้อมทางทะเลที่ต้องการ
ข้อมูลจำเพาะโดยย่อ
- เส้นผ่านศูนย์กลางลูกกลิ้ง: 150–450 มม. → กำหนดความสามารถในการจัดการเชือก
- SWL: 254–1766 kN → กำหนดภาระงานที่อนุญาต
- Safety Factor: 1.35–2.09 → แสดงถึงระยะความปลอดภัยของโครงสร้าง
- ประเภทลูกกลิ้ง: 2 / 3 ลูกกลิ้ง → กำหนดความสามารถในการนำทาง
- วัสดุ: ลูกกลิ้งเหล็กหล่อ + ฐานเหล็ก → ความแข็งแรงและความทนทาน
- เพลา: เหล็กความแข็งแรงสูง → การส่งกำลัง
- แบริ่ง: ปลอกทองแดง → ทนทานต่อการสึกหรอ
- การหล่อลื่น: ช่องน้ำมัน → การหมุนราบรื่น
- พื้นผิว: Sa2.5 + สีรองพื้น → การป้องกันการกัดกร่อน
- มาตรฐาน: Marine GB10105-88
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางลูกกลิ้ง | เส้นผ่านศูนย์กลางเชือกเหล็กที่ใช้ได้ | ขนาด | น้ำหนัก | |||||||||
| เชือก PP | ไนลอน |
เชือกเหล็ก (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | กก. | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| เส้นผ่านศูนย์กลางลูกกลิ้ง | A | L | เส้นผ่านศูนย์กลางเชือกเหล็กที่ใช้ได้ | |||||
| เชือก PP | เชือกมาลิลา | เชือกเหล็ก ( G B 11 02 ) แรงดึง ( 155 kg f/mm2 ) |
SWL KN(tf) |
Safety Factor | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกเส้นผ่านศูนย์กลางลูกกลิ้ง → ขึ้นอยู่กับขนาดเชือก
ขั้นตอนที่ 2 – ยืนยันประเภทเชือก → เหล็กหรือเชือกสังเคราะห์
ขั้นตอนที่ 3 – ยืนยัน SWL → ต้องเกินภาระการผูกสูงสุด
ขั้นตอนที่ 4 – ตรวจสอบ Safety Factor → สูงขึ้นสำหรับสภาวะพลวัต
ขั้นตอนที่ 5 – เลือกจำนวนลูกกลิ้ง → ขึ้นอยู่กับมุมนำ
ขั้นตอนที่ 6 – ยืนยันการหล่อลื่น → เพื่อความน่าเชื่อถือในระยะยาว
โครงสร้าง
ลูกกลิ้งเหล็กหล่อ | ฐานเหล็ก | เพลา | ปลอกทองแดง | ช่องหล่อลื่น
คุณลักษณะที่กำหนดเอง
- SWL: 254–1766 kN → ความสามารถในการรับน้ำหนัก
- Safety Factor: 1.35–2.09 → ความปลอดภัยของโครงสร้าง
- วัสดุ: เหล็กหล่อ → ความแข็งแรง
- เพลา: ความแข็งแรงสูง → การถ่ายโอนภาระ
- แบริ่ง: ปลอกทองแดง → ความทนทาน
- การหล่อลื่น: ช่องน้ำมัน → การหมุนราบรื่น
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
คู่มือการสอบถาม
ระบุเส้นผ่านศูนย์กลางเชือก, ข้อกำหนด SWL, ประเภทเชือก, จำนวนลูกกลิ้ง และข้อกำหนดการรับรอง
วิธีการทำงาน
เชือกจะผ่านลูกกลิ้งที่หมุนซึ่งช่วยลดแรงเสียดทานและกระจายภาระ SWL ช่วยให้การทำงานปลอดภัยภายใต้ภาระที่กำหนด
การใช้งาน
ระบบการผูกเรือ | การนำเชือกภายใต้ภาระ | การจัดการเชือกเหล็ก
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL ที่ผ่านการรับรอง, ลดการสึกหรอของเชือก, การหมุนราบรื่น, ความน่าเชื่อถือของโครงสร้างสูง
แบบและรูปถ่าย
แบบ GA | รูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
MOQ: 1 | การจัดส่ง: 30–60 วัน
คำถามที่พบบ่อย
คำถามที่ 1: จะเลือก SWL ได้อย่างไร?
คำตอบ: SWL ต้องสูงกว่าภาระการผูกสูงสุด
คำถามที่ 2: ทำไม Safety Factor จึงสำคัญ?
คำตอบ: เพื่อให้มั่นใจในความน่าเชื่อถือภายใต้ภาระพลวัต
คำถามที่ 3: ทำไมต้องใช้ลูกกลิ้งนำเชือก?
คำตอบ: ช่วยลดการสึกหรอของเชือกและยืดอายุการใช้งาน
